电动夹爪重复定位精度不稳定，宇视嘉高精度方案提升至新水平

电动夹爪重复定位精度不稳定，宇视嘉高精度方案提升至新水平

在自动化生产线上，电动夹爪的重复定位精度直接决定了装配质量和生产效率。当夹爪在多次抓取同一位置时出现毫米级偏差，轻则导致产品不良率飙升，重则引发设备碰撞事故。更让工程师头疼的是，许多标称高精度指标的电动夹爪在实际工况中表现不稳定——刚调试好时精度达标，运行数百次后却出现明显漂移。这种“精度衰减”现象的背后，往往不是单一因素造成的，而是机械结构、驱动控制、环境温度等多重变量共同作用的结果。如何从根本上解决电动夹爪的重复定位精度问题，成为制约精密装配领域发展的关键痛点。宇视嘉凭借在精密运动控制领域多年的技术积累，推出全新一代高精度电动夹爪解决方案，将重复定位精度稳定性提升至全新水平。本文将深入剖析影响电动夹爪精度的核心因素，并提供系统性的选型与应用指南。

一、重新认识电动夹爪的重复定位精度

重复定位精度是指电动夹爪在相同条件下进行多次相同动作时，实际到达位置与目标位置之间偏差的一致性程度。这个概念看似简单，却在工程实践中有着严格的定义：通常以标准差或极差来衡量，单位一般为毫米（mm）或微米（μm）。以0.01mm的重复定位精度为例，意味着夹爪在同一位置进行100次夹持动作后，有99.7%的概率落在目标位置±0.01mm的范围内。注意，这里的精度是指“一致性”而非“准确性”——夹爪可能每次都稳定地偏左0.02mm（高重复精度但低准确度），这在某些固定偏移可补偿的场景下是可以接受的。

在精密电子装配、医疗器械生产、计量检测设备等领域，电动夹爪的重复定位精度要求往往达到0.02mm甚至更高。举一个实际案例：某手机摄像头模组组装线，夹爪需要将微型镜头精确放置在PCB板指定位置，容许的位置误差仅为0.05mm。若夹爪的重复定位精度只有0.1mm，将有大量产品因放置位置偏差超差而报废，每条产线每天的损失可达数万元。而在半导体封装、医疗手术机器人等更高端领域，0.01mm的精度偏差就可能导致整个器件功能失效。

二、影响电动夹爪重复定位精度的五大核心因素

2.1 传动机构的选择与精度

电动夹爪的传动机构是决定精度的根本要素。常见的传动方式包括丝杠传动、齿轮传动和同步带传动，它们各自的精度特性差异显著。

丝杠传动尤其是滚珠丝杠，因其滚动摩擦特性而具有最高的传动效率和精度保持性。滚珠在丝杠和螺母之间循环滚动，将旋转运动转换为直线运动，摩擦系数可低至0.001级别。这带来的直接好处是：运动过程中几乎无背隙累积，重复定位时的回程误差极小。宇视嘉电动夹爪全系标配精密滚珠丝杠驱动，标准品重复定位精度可达±0.02mm，部分高端型号更可达±0.01mm。

相比之下，同步带传动虽然成本较低、行程可做得更长，但存在不可忽视的精度问题：皮带在长时间运行后会发生弹性伸长和蠕变，导致每次夹持行程存在微小差异；此外，皮带齿形与带轮啮合的间隙也会引入随机误差。因此，对于精度要求高于0.05mm的应用，同步带传动夹爪通常不是理想选择。

2.2 驱动电机与控制闭环

电机作为夹爪的动力源，其控制精度直接反映在夹爪的运动表现上。步进电机和伺服电机是两种主流选择，各有优劣：开环步进电机成本较低，但在高速运动或负载变化时可能出现失步现象，导致定位偏差；闭环步进电机通过编码器反馈修正失步，精度有所提升；而伺服电机凭借闭环控制和高分辨率编码器，能够实现更精确的位置控制。

宇视嘉电动夹爪采用高性能伺服驱动系统，驱动器内置PID参数自动整定功能，可根据实际负载和运行速度自动优化控制参数。这一设计有效解决了传统夹爪调试复杂、参数依赖经验的问题。更重要的是，闭环控制能够实时检测并补偿位置误差——当检测到实际位置与目标位置存在偏差时，系统会立即发出校正指令，将夹爪“拽回”目标位置。

2.3 机械结构刚性与连接方式

夹爪爪体的结构刚性和安装连接方式同样至关重要。即使电机和丝杠的精度足够高，如果夹爪爪体在受力时发生弹性变形，夹持精度也会大打折扣。常见的变形形式包括：爪尖的弯曲变形、导向机构的间隙、连接螺栓的松动等。

宇视嘉在夹爪结构设计上采用一体式高刚性航空铝合金材质，通过有限元分析优化应力分布，关键承载部位壁厚加粗处理。同时，爪体与丝杠连接处采用双点定位和预紧结构，彻底消除装配间隙。用户在安装时也应注意：夹爪应通过刚性法兰面连接，避免使用弹性垫片或软安装方式，这会导致额外的位置不确定性。

2.4 环境温度与热变形

温度是影响精密设备精度的“隐形杀手”。金属材料存在热胀冷缩特性，丝杠每升高1℃，1米长度可能膨胀10余微米。对于行程数十毫米的夹爪而言，单次夹持过程中产生的热量虽然不至于造成毫米级误差，但在长时间连续工作后，温升导致的丝杠伸长会累积成可观的定位偏差。

宇视嘉高精度电动夹爪采用低热膨胀系数的精密丝杠材料，并优化了散热结构设计。在持续工作状态下，丝杠温升控制在15℃以内。此外，控制器内置温度补偿算法，能够根据实时温度数据自动修正位置输出，确保在宽温区环境（0-40℃）下保持稳定精度。

2.5 夹持力控制与工件特性

夹爪的夹持力与重复定位精度之间存在微妙的平衡关系。夹持力过小，工件可能在运动中滑移；夹持力过大，则可能导致工件或夹爪爪尖发生微小变形。理想的夹持力应刚好保证工件在运动加速度下不发生相对位移，这需要根据工件重量、摩擦系数和安全系数综合计算。

宇视嘉电动夹爪支持力位混合控制模式，可分别设置夹持力和夹持位置。当抓取易变形精密零件时，采用力控模式限制最大夹持力；当需要精确的位置一致性时，采用位控模式确保每次夹持行程一致。这一功能在医疗导管抓取、微型电子元件装配等场景中尤为重要。

三、宇视嘉高精度电动夹爪技术方案解析

针对上述影响精度的核心因素，宇视嘉进行了系统性的技术攻关，形成了一套完整的高精度电动夹爪解决方案。

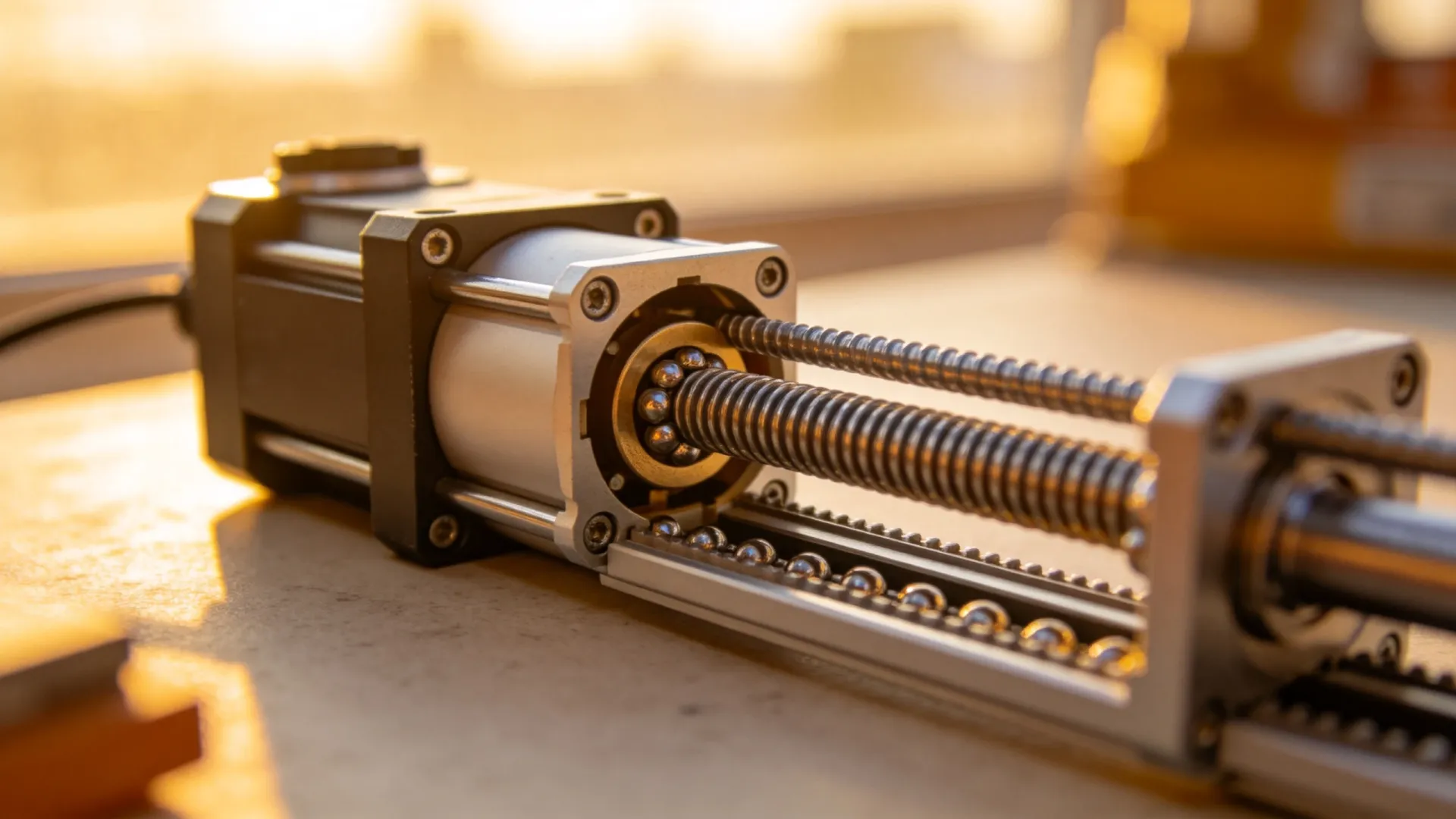

3.1 精密滚珠丝杠直驱系统

宇视嘉全系电动夹爪采用自主研发的精密滚珠丝杠作为核心传动部件。相比传统夹爪常用的丝杠或同步带方案，滚珠丝杠的优势体现在三个层面：传动精度高，滚珠与丝杠的滚动接触将摩擦降至最低，且背隙可精确控制；寿命长，滚动摩擦的磨损速率远低于滑动摩擦，正常使用条件下寿命可达数万小时；刚性好，滚珠丝杠的轴向刚度是滑动丝杠的数倍，负载变化时的弹性变形更小。

在丝杠规格选择上，宇视嘉根据不同夹爪行程和负载需求，提供从φ6mm到φ16mm的多种丝杠直径选项。丝杠导程从0.5mm到2mm不等，导程越小则理论分辨率越高、夹持速度越慢，用户可根据应用需求权衡选择。

3.2 高响应伺服驱动控制

控制系统的性能直接决定了夹爪对目标位置的跟随能力。宇视嘉采用32位高性能MCU配合FOC矢量控制算法，实现了对电机电流、转矩、速度、位置的全程精确控制。电流环带宽达到3kHz以上，位置环响应时间小于5ms，这意味着夹爪能够在极短时间内完成位置调整并稳定。

针对不同应用场景，控制器预设了多种运行模式：

• 高速抓取模式：优先保证循环节拍时间，适用于取放速度快但精度要求一般的包装、搬运场景；
• 精密定位模式：优化位置精度和稳定性，适用于精密装配、检测定位等场景；
• 力位混合模式：同时限制夹持力和夹持位置，适用于易损件抓取和自适应夹持。

3.3 多重精度保障机制

除了硬件层面的高精度设计，宇视嘉电动夹爪还内置多重软件保障机制，确保精度在实际使用中稳定可靠。

原点复归精度保证是其中之一。每次上电或复位后，夹爪会自动执行原点复归动作，通过双限位传感器（原点传感器+末端限位）精确定位机械零点，确保每次启动的基准一致。即使在意外断电后重启，系统也能快速恢复至已知位置状态。

温度漂移补偿机制则持续监测丝杠和驱动器温度，结合预先标定的温漂曲线，实时修正位置输出。用户在长时间运行后可执行“一键校准”操作，系统会自动采集当前温度下的原点位置数据并更新补偿参数。

四、电动夹爪选型实战：精准匹配负载与行程

选型是确保夹爪性能充分发挥的关键环节。许多精度问题的根源其实在于选型不当——要么负载能力不足导致夹爪在受力时变形，要么行程选择不合理导致夹爪在极端位置运行精度下降。下面详细介绍宇视嘉电动夹爪的科学选型流程。

4.1 负载能力评估

电动夹爪的负载能力通常用“夹持力”来表征，单位为牛顿（N）。夹持力的选择需要考虑被抓取工件的重量和夹持方式。

对于水平夹持方式，工件重量G（N）与所需最小夹持力F_min的关系为：F_min = G × SF / (2 × μ)，其中SF为安全系数（通常取2-3），μ为爪尖与工件间的摩擦系数（参考值：光滑金属表面0.2，橡胶表面0.6）。

对于垂直抱持方式，夹持力需求可适当降低。宇视嘉提供选型计算工具，用户只需输入工件重量、尺寸和材质，系统即可自动推荐合适的夹爪型号。

4.2 行程与开合幅度设计

夹爪的行程选择需要同时考虑工件尺寸和抓取空间限制。行程过大或过小都会带来问题：行程过小则无法抓取大尺寸工件；行程过大则夹爪整体尺寸增大，可能在紧凑空间无法安装。

建议的选型原则是：夹爪行程 = 工件最大厚度 × 1.5至2倍。这个系数考虑了工件放入夹爪时的对中余量，以及夹爪爪尖的最小夹持厚度需求。

宇视嘉电动夹爪提供从6mm到200mm的多种行程规格，可满足从微型电子元件到中型机械零件的抓取需求。对于行程超过100mm的重载夹爪，建议用户额外增加导轨导向机构以提高夹爪爪体的运动直线性，避免因重力导致的爪尖位置偏移。

4.3 精度匹配表速查

不同型号的宇视嘉电动夹爪在重复定位精度上有所差异，用户可根据精度需求直接查表选型。

五、安装调试与长期精度保持

即使选择了合适的高精度夹爪，如果安装调试不当，精度表现仍可能大打折扣。以下是确保夹爪性能最大化的实践要点。

5.1 机械安装规范

夹爪安装面的平面度应优于0.05mm/100mm，粗糙度Ra不大于1.6μm。安装螺栓应使用力矩扳手按对角顺序紧固，扭矩参照夹爪规格书推荐值。安装后需确认：夹爪运动方向与设备坐标系对齐；夹爪基准面与工件输送方向垂直；夹爪前端口面与抓取平面平行。

许多用户忽视的一个细节是：夹爪的安装方向会显著影响精度表现。侧装或倒装时，夹爪爪体和工件的重力会产生额外的力矩，导致爪尖在开合过程中位置略有偏移。建议在精密应用场景中优先采用水平正装方式，或在夹爪下方增设支撑托架。

5.2 电气接线与信号配置

宇视嘉电动夹爪支持多种控制接口，包括RS485（Modbus协议）、CANopen和以太网（EtherCAT选配）。接线时应确保屏蔽线单端接地，避免信号干扰。编码器反馈线和电机动力线应分开布线，间隔至少20cm。

原点传感器和限位传感器的接线需要特别注意极性。部分传感器为NPN型输出，部分为PNP型输出，接错极性会导致传感器信号异常甚至损坏控制器。宇视嘉提供标准线缆组件和清晰的接线标识，新手也能快速完成正确接线。

5.3 精度验证与校准流程

安装完成后，必须进行精度验证测试。建议的测试方法如下：首先将夹爪复位至原点位置，然后使用千分表或激光位移传感器测量爪尖位置；接着让夹爪执行10次往复夹持动作，每次测量爪尖返回原点时的位置；最后计算测量值的极差和标准差，与夹爪标称精度对比。

宇视嘉电动夹爪出厂前均经过100%精度检验，并提供出厂检测报告。用户在使用前建议自行复测以排除运输颠簸或安装不当的影响。若发现精度偏差超出规格，应首先检查安装平面是否平整、紧固螺栓是否松动，再考虑联系技术支持进行控制器参数调整或返厂检修。

六、行业应用案例与效果验证

6.1 3C电子精密装配案例

某头部手机代工企业的一条摄像头模组组装线，原采用气动夹爪进行镜头抓取，存在定位精度差（±0.15mm）、夹持力不稳定、气源压力波动影响产品质量等问题。改用宇视嘉YG-P020精密电动夹爪后，关键指标得到显著改善。

该产线的改造效果数据如下：重复定位精度从±0.15mm提升至±0.02mm，提升约7倍；产品不良率从3.2%降至0.3%以下；夹持力稳定性误差从±20%降至±5%以内；换款调整时间从45分钟缩短至5分钟以内。综合计算，每条产线每年可减少质量损失超过80万元，设备综合效率（OEE）提升12个百分点。

6.2 医疗自动化设备案例

在一次性医疗耗材的自动化包装线上，需要夹爪抓取并放置微型塑料配件（重量约8g，尺寸公差±0.1mm）。传统方案采用开放式夹爪，存在夹伤零件、定位偏移导致包装卡顿等问题。

引入宇视嘉YG-P010精密电动夹爪后，夹爪自带的位置传感器和力反馈功能完美适配了这一场景。通过设定精确的夹持位置和力阈值，夹爪既能牢固抓取零件，又不会因过度夹持而损伤塑料件。更重要的是，±0.01mm的重复定位精度确保了零件每次都能精确落入包装卡槽，解决了长期困扰的卡顿问题，包装速度提升了40%。

七、常见问题与解决方案

在实际使用过程中，用户经常会遇到一些影响夹爪精度表现的问题。以下整理了高频问题及对应的解决思路。

问题一：夹爪运行一段时间后精度逐渐变差。这通常是由丝杠润滑不足或异物侵入导致的。建议定期检查丝杠表面状态，及时补充润滑脂；若工作环境粉尘较多，应加装防尘罩或选择密封型夹爪。

问题二：夹爪夹持同一工件，每次位置略有差异。可能原因包括：爪尖磨损导致夹持基准变化，应检查爪尖磨损情况并及时更换；工件尺寸不一致导致夹持基准点不同，需确认来料尺寸公差；控制信号存在干扰，应检查接地和屏蔽状况。

问题三：夹爪高速运动时出现位置超调。这通常是控制器增益参数设置过高导致的。宇视嘉控制器支持自整定功能，可在空载状态下运行自动调参向导获取最优参数。对于特殊负载情况，也可手动微调位置环比例增益和积分时间常数。

问题四：夹爪夹持力不稳定，忽大忽小。可能原因包括：电机编码器故障导致位置反馈错误，需检查编码器信号或更换电机；驱动器温度过高导致输出功率受限，应改善散热条件或降低运行占空比；电源电压波动，应确保电源容量和稳定性满足要求。

八、总结与展望

电动夹爪的重复定位精度稳定性是一个系统工程，需要从传动机构选型、驱动控制优化、结构刚性设计、环境温度管理到正确的安装调试，每一个环节都做到位才能实现真正的高精度表现。宇视嘉通过精密滚珠丝杠直驱、高响应伺服控制、智能温度补偿等多重技术手段，结合标准化的选型指引和完善的技术支持服务，帮助用户在各类精密装配场景中实现稳定可靠的夹爪性能表现。

随着智能制造向更高精度、更高效率方向演进，电动夹爪作为关键的末端执行器，其性能提升空间仍然广阔。宇视嘉持续投入研发资源，在材料工艺、传感融合、智能控制等方向不断探索，致力于为客户提供更加精准、更加智能、更加可靠的一站式精密运动控制解决方案。如果您正在为设备选型而困扰，欢迎联系宇视嘉技术团队获取专业建议，或申请样品进行实际测试验证。
