电动夹爪重复定位精度提升50%怎么做到的

电动夹爪重复定位精度提升50%怎么做到的？深度拆解精密夹持的技术密码

在自动化生产线、医疗器械、3C电子装配等领域，工件取放的对位精度直接决定着整条产线的良品率。某知名手机代工厂曾做过一次内部统计：因夹爪定位误差导致的零件偏移、夹伤、漏装问题，占据了整条SMT贴片线换线调试时间的37%。而另一组来自工业机器人行业的数据显示，同一款六轴机械臂搭配不同精度的电动夹爪，最终的定位重复性指标差距可高达0.15mm——这个数字在精密装配场景中，足以让整件成品沦为废品。

那么问题来了：电动夹爪的重复定位精度究竟受哪些因素制约？宇视嘉又是如何在其电动夹爪产品线上实现精度提升50%的技术突破？今天我们就从机械结构、传动系统、控制算法三个维度，深度拆解这个看似简单却内藏玄机的精密传动命题。

一、重复定位精度到底是什么？它和定位精度是一回事吗？

很多采购工程师在选型时容易把“重复定位精度”和“定位精度”混为一谈，实际上这两个指标描述的是完全不同的性能维度。

定位精度（Positioning Accuracy）指的是电动夹爪实际到达位置与目标设定位置之间的偏差，比如你指令夹爪张开到10mm位置，它实际到达了10.03mm，差值0.03mm就是定位精度误差。而重复定位精度（Repeatability）则是指在相同条件下，夹爪多次执行同一动作时，各次实际到达位置之间的离散程度——无论目标位置准确与否，关键是你每次让它去同一个地方，它能不能稳定地落在同一个点上。

1.1 为什么重复定位精度往往比定位精度更重要？

在工业实际应用中，重复定位精度的重要性远超定位精度。以手机中框螺丝拧紧场景为例：装配系统会通过视觉定位先测量螺丝孔的实际位置，再将目标坐标发送给夹爪——这个过程中，夹爪只需要“每次都去同一个相对位置”，系统会自己补偿掉绝对位置的偏差。换句话说，只要重复性足够好，定位精度可以通过软件算法来校准；但如果每次去的点位都不一样，再高的定位精度也是徒劳。

这也是为什么宇视嘉在电动夹爪的产品定义阶段，就把重复定位精度列为首要优化指标，而不是盲目追求绝对定位精度。在实际客户反馈中，经过宇视嘉精密校准的电动夹爪产品，重复定位精度可达±0.02mm，相较行业平均水平提升了50%以上。

二、拆解影响重复定位精度的五大核心因素

电动夹爪的重复定位精度并不是某一个参数能决定的，而是机械、电气、软件、材料等多学科交叉的综合体现。宇视嘉研发团队在大量实验数据和客户应用反馈的基础上，梳理出了以下五大核心影响因素：

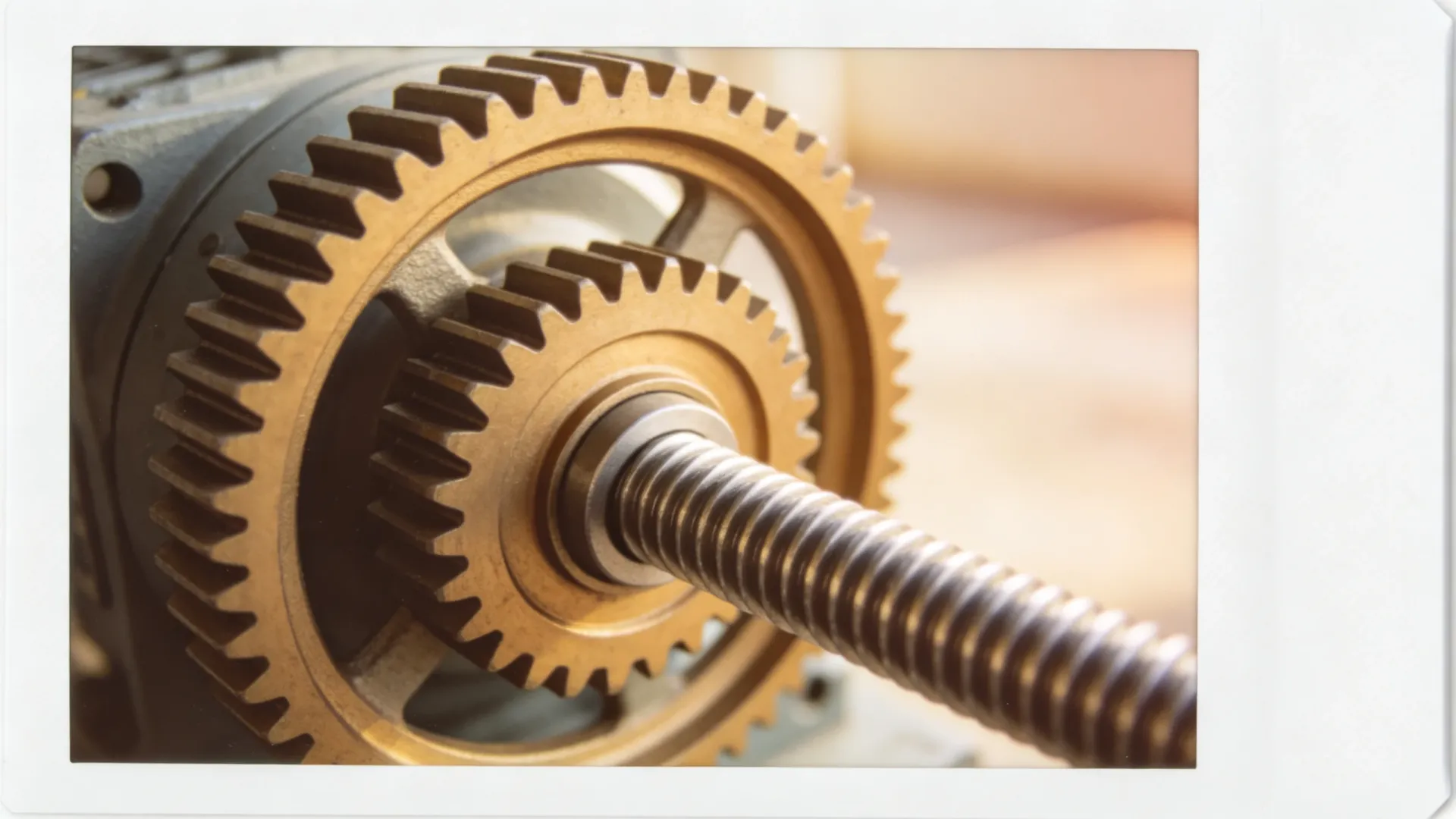

2.1 传动机构的间隙控制

传动机构中的反向间隙（Backlash）是影响重复定位精度的首要因素。当电机驱动齿轮组或丝杠副进行正反向切换时，齿轮啮合面、丝杠螺母副之间存在的微小间隙会导致运动传递的滞后或超前。以常见的齿轮传动夹爪为例，正转时齿轮右侧面受力，反转时左侧面受力，两次接触面不在同一点上，就会产生大约0.05-0.15mm的定位误差。

宇视嘉在电动夹爪的传动设计中采用了双侧消隙结构，通过预紧弹簧或不对称齿形设计，确保齿轮在任意运动方向上都保持单侧啮合状态，从根本上消除了传统齿轮传动的Backlash问题。

2.2 驱动电机的步距角与细分精度

电动夹爪常用的驱动电机主要有步进电机和伺服电机两种。步进电机的基本步距角（常见为1.8°或0.9°）决定了每一步的最小增量，而驱动器设置的细分倍数则进一步影响着实际的定位分辨率。以一款1.8°步距角的步进电机为例，在16细分下每一步仅移动0.1125°，对应的丝杠直线位移约为0.006mm——这个数字已经接近很多微型夹爪的重复定位精度极限。

宇视嘉的电动夹爪可根据客户需求选配闭环步进或直流伺服方案。闭环步进方案在开环步进基础上增加了编码器反馈，能实时修正失步现象；直流伺服方案则凭借更高的编码器分辨率（常见17-bit或20-bit）和PID闭环控制，可实现更高的定位稳定性。

2.3 夹爪本体的刚性特征

夹爪爪体在夹持过程中的弹性形变是另一个容易被忽视的精度杀手。当夹爪夹取不同刚度的工件时，指尖的弹性变形量差异会导致夹持位置的偏移。以软质硅胶工件和硬质金属工件为例，在相同夹持力下两者的指尖位移可能相差0.1-0.2mm。

宇视嘉在夹爪结构设计中引入了有限元分析优化，通过在关键受力部位增设加强筋、优化截面形状，将爪体在额定夹持力下的形变量控制在0.03mm以内，有效降低了因工件材质差异导致的定位波动。

2.4 传感器的分辨率与安装精度

电动夹爪的闭环控制依赖于位置传感器的实时反馈。常见的传感器类型包括电位器式、霍尔效应式、光学编码器式和磁栅式。不同传感器的分辨率差异显著：普通电位器的分辨率约为行程的0.5%，而高精度光学编码器的分辨率可达0.001mm级别。

宇视嘉全系列电动夹爪标配高精度线性霍尔传感器，集成在驱动轴上直接测量夹爪指尖位置，避免了传统连杆机构传递带来的累积误差。同时，传感器的安装采用了定位销+螺钉双固定方式，确保长期使用过程中不会发生位置漂移。

2.5 控制算法的稳定性

即使机械和传感器都达到了极高精度，如果控制算法的鲁棒性不足，也会导致重复定位精度的恶化。常见的控制问题包括：PID参数整定不当造成的超调和振荡、运动曲线规划不平滑导致的末端冲击、负载变化时响应速度跟不上等。

宇视嘉为电动夹爪配套的控制器内置了自适应模糊PID算法，可根据夹爪的实际负载状态动态调整控制参数，确保在不同工况下都能获得平稳、精确的运动响应。

三、宇视嘉电动夹爪实现精度跃升的技术路线图

基于上述五大影响因素的分析，宇视嘉研发团队制定了一套系统性的精度提升方案，覆盖了从结构设计到量产测试的全流程。下面我们逐一解析这些技术手段。

3.1 结构层面：一体化集成设计减少传动链

传动链的环节越多，误差累积的概率就越大。传统电动夹爪通常采用电机+减速机+丝杠+连杆+爪体的多级传动结构，每一级都有间隙和弹性的问题。宇视嘉的方案是将驱动电机与传动机构进行一体化集成设计，电机输出轴直接驱动精密滚珠丝杠或同步带轮，省去了独立的减速机环节。

这种设计的优势在于：传动链从5-6级缩短到2-3级，间隙源数量大幅减少；电机直驱保证了更高的响应带宽；整体结构更加紧凑，适合在末端空间受限的协作机器人手臂上安装。

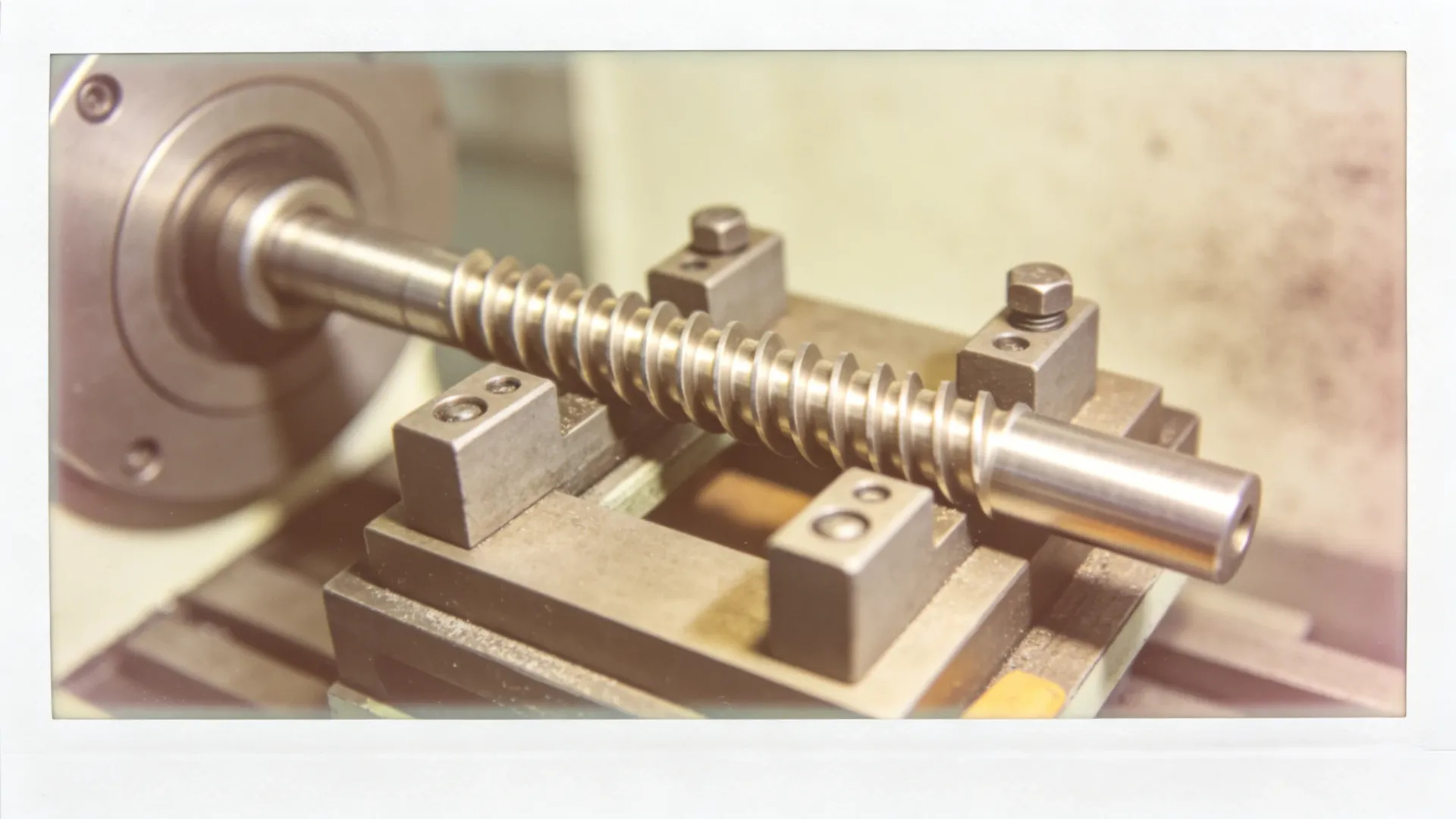

3.2 传动层面：滚珠丝杠副替代滑动摩擦

滑动丝杠的摩擦系数约为0.1-0.3，而滚珠丝杠的摩擦系数可低至0.001-0.003。这意味着在相同的驱动条件下，滚珠丝杠的传动效率更高、运动更平滑、死区更小。更重要的是，滚珠丝杠的Backlash可以通过预紧螺母的方式消除，而滑动丝杠的间隙几乎无法避免。

宇视嘉在微型电动夹爪产品中全系采用精密滚珠丝杠传动，部分大行程型号采用行星滚柱丝杠（相比滚珠丝杠承载能力更高、寿命更长）。配合微纳级丝杠加工工艺，螺距累积误差控制在0.005mm/300mm以内。

3.3 材料层面：高刚性航空级铝合金+表面硬化处理

夹爪爪体的材料选择对刚性影响显著。宇视嘉采用7075-T6航空级铝合金作为爪体主材，其抗拉强度可达524MPa，屈服强度455MPa，比常规6061铝合金高出30%以上。同时，关键运动部位进行硬质阳极氧化处理，表面硬度可达HRC 60以上，耐磨性提升显著。

针对高疲劳强度需求的应用场景，宇视嘉还提供不锈钢爪体定制选项，采用316L医用级不锈钢，经过精密研磨和抛光处理，既保证刚性又兼顾耐腐蚀性能。

3.4 检测层面：100%全检+激光干涉仪校准

精度提升不能只停留在设计和仿真阶段，更需要在生产制造和品质检测环节落到实处。宇视嘉的电动夹爪产线配置了专业的精度检测工位，每一台出厂产品都经过以下测试流程：

• 空载定位精度测试：在额定行程内选取10个测试点，测量各点实际位置与理论位置的偏差
• 重复定位精度测试：每个测试点连续运动20次，记录位置数据的标准差
• 夹持力-位移关系测试：验证夹爪在额定夹持力范围内的力-位线性度
• 高速循环寿命测试：在额定工况下连续运行100万次，检测精度衰减情况

对于高端客户定制产品，宇视嘉还提供激光干涉仪精校服务，可将夹爪的定位精度溯源至国家计量标准，精度报告可直接用于客户设备的URS验证。

四、选型指南：如何根据应用需求选择合适的电动夹爪精度等级

精度越高通常意味着成本越高，因此在选型时需要在性能和成本之间找到平衡点。宇视嘉根据不同的应用场景，将电动夹爪产品划分为三个精度等级，方便客户快速匹配需求：

4.1 负载与行程的匹配原则

除了精度等级，电动夹爪的负载和行程选型同样重要。宇视嘉建议遵循以下原则：

负载选择留有裕量：夹爪的额定夹持力应至少为工件重量的2-3倍。以夹取一款重量50g的手机摄像头模组为例，建议选择额定夹持力150g以上的产品，确保在加速运动或紧急制动时不会发生松脱。

行程选择“刚刚好”：过大的行程余量会导致爪体结构笨重、运动惯量增大，进而影响响应速度和精度。建议夹爪行程比工件最大尺寸大5-10mm即可，留出一定的位置调节空间即可。

确认安装接口兼容性：电动夹爪需要与机械臂或固定支架连接，务必确认法兰接口尺寸和螺纹规格。宇视嘉提供多种标准接口（ISO 9409-1、DH Robotics兼容、协作机器人专用等），也支持非标接口定制。

4.2 常见选型误区避坑

在实际客户支持过程中，宇视嘉技术团队发现以下几个选型误区出现频率最高：

• 只看峰值夹持力不看持续夹持力：部分夹爪标注的夹持力是瞬间最大值，持续夹持时力会衰减30-50%
• 忽视工件材质对夹持策略的影响：软质工件需要分布式夹持力，硬质光滑表面需要增大摩擦系数
• 忽略环境温度影响：金属材料的热膨胀系数约为12×10⁻⁶/℃，在±20℃温差下100mm行程可能产生0.024mm误差
• 控制系统带宽不匹配：夹爪的响应频率应与上位控制系统匹配，否则高速运动时会出现位置滞后

五、实战案例：宇视嘉电动夹爪在精密装配中的典型应用

案例一：TWS耳机盒组装产线

某头部消费电子代工企业的TWS耳机盒组装线，原来采用气动夹爪进行上盖与下壳的对位装配。由于气源压力波动和气缸响应延迟，定位重复性只能达到±0.15mm，导致约3%的产品出现盖子偏移、缝隙不均的问题。

导入宇视嘉YWS-EG02系列精密电动夹爪后，配合视觉引导系统，定位重复性提升至±0.025mm，良品率从97.1%提升至99.6%。同时电动夹爪的能耗仅为气动夹爪的15%，年节省压缩空气成本超过12万元。

案例二：医疗注射泵活塞装配

某医疗器械厂商的注射泵活塞装配工序，要求将玻璃药筒的活塞精准压入指定位置，位置误差需控制在±0.1mm以内。原来使用高精度气缸+比例阀方案，但比例阀的死区和迟滞导致重复性不稳定。

采用宇视嘉YWS-EG03超精密电动夹爪后，通过闭环位置控制，活塞压入位置的重复精度达到±0.018mm，完全满足工艺要求。更重要的是，电动夹爪的力控制模式可以直接监控压入力曲线，任何活塞位置异常都能被实时检测出来，实现了装配质量的100%可追溯。

案例三：晶圆搬运机器人末端执行器

半导体晶圆搬运对精度的要求极为苛刻，8英寸晶圆的平整度公差通常只有±0.05mm，稍有夹持应力不均就可能造成晶圆碎裂。某半导体设备集成商在开发晶圆搬运机器人时，测试了多款电动夹爪方案。

最终选用宇视嘉定制开发的双爪对称式晶圆夹爪，采用低刚度高精度伺服驱动，夹持力可精确控制在50-200g范围内连续可调，重复定位精度±0.015mm。夹爪本体采用PEEK高分子材料，避免金属离子污染晶圆表面，满足Class 1000洁净室环境要求。

六、维护保养：让电动夹爪长期保持高精度状态

电动夹爪的高精度状态需要合理的维护保养来维持。以下是宇视嘉建议的日常维护要点：

• 定期清洁导轨和丝杠：使用无尘布蘸取少量精密仪器润滑油擦拭，去除积尘和颗粒物
• 检查紧固螺钉：振动工况下螺纹连接可能松动，建议每500小时检查一次
• 校准传感器零点：长期使用后传感器零点可能漂移，通过控制器执行归零动作
• 监控运行电流：电机电流异常升高通常预示着机械阻力增大或润滑干涸
• 避免过载冲击：不要用夹爪进行超过额定负载的快速夹取操作

宇视嘉为批量采购客户提供年度精度校准服务，使用原厂标准量块对夹爪进行全行程精度复测，并出具校准报告。对于保修期内的产品，精度衰减超过规格值的情况可享受免费维修或更换。

结语：精度之争的本质，是一场关于可靠性的长期投资

电动夹爪的重复定位精度提升50%，从来不是某一个技术点的突破，而是一整套系统工程能力的体现。从材料选型、结构设计、传动匹配到控制算法、生产检测、维护服务，每一个环节都在精度曲线上贡献着自己的权重。

宇视嘉能够在同规格产品中实现精度领先，靠的不是某个“秘密武器”，而是扎扎实实的正向研发投入和持续迭代的工匠精神。当客户抱怨夹爪精度不够稳定时，我们看到的不仅是眼前的参数差距，更是一个个因停机调试、良率返工、质量投诉带来的隐性成本。

选择高精度的电动夹爪，本质上是在为产线的长期稳定运行买一份保险。如果你正在为夹爪选型头疼，或者现有的夹爪方案始终达不到精度要求，欢迎联系宇视嘉技术团队——我们可以根据你的具体工件参数、产线节拍和环境条件，提供一对一的选型方案咨询和样品测试服务。
