蜗轮蜗杆减速机传动效率

蜗轮蜗杆减速机传动效率：深度解析与选型优化指南

在精密运动控制领域，传动效率往往是决定整机性能的关键指标。当工程师们为协作机器人选择关节模组、为自动化设备挑选执行器时，蜗轮蜗杆减速机凭借其结构紧凑、传动平稳、自锁特性等优势，成为空间受限场景下的首选方案。然而，蜗轮蜗杆减速机的传动效率到底受哪些因素影响？如何通过选型和设计优化来最大化传动效率？本文将深入解析这些问题，并结合宇视嘉在微型传动领域的工程实践，为您提供可落地的解决方案。

一、为什么传动效率如此重要

传动效率直接决定了能量转换的经济性和系统的发热状况。在一台持续运行的自动化设备中，哪怕只有几个百分点的效率损失，经过长时间累积也会转化为可观的电能浪费和热能产生。更重要的是，过高的发热会加速润滑老化、引起零件热变形，最终影响整机的精度保持性和使用寿命。

对于工业机器人关节模组、医疗设备传动机构、精密检测仪器等应用场景，传动效率还直接影响系统的响应速度和定位精度。效率偏低意味着更多的输入能量被转化为热量而非有效输出功，这会导致执行器需要更大的驱动功率，增加了控制系统的负担和成本。

1.1 蜗轮蜗杆传动的独特价值

与其他减速机构相比，蜗轮蜗杆减速机具有几个不可替代的优势：结构紧凑，能够在有限空间内实现大减速比；传动平稳，冲击和振动小；具有自锁功能，在停电或故障状态下可以保持位置不变；噪音低，适合对环境噪声有要求的场合。这些特性使得蜗轮蜗杆减速机成为自动化上下料系统、小型机床传动、无人机云台、医疗设备等领域的热门选择。

宇视嘉研发的蜗轮蜗杆减速机系列，针对微型化应用场景进行了深度优化，在保持传统蜗轮蜗杆优势的同时，显著提升了传动效率和使用寿命。

二、蜗轮蜗杆传动效率的核心影响因素

蜗轮蜗杆减速机的传动效率并非一个固定值，而是受到多种因素的综合影响。理解这些因素，是进行有效优化设计的前提。

2.1 蜗杆导程角：效率的第一决定因素

蜗杆导程角是影响传动效率最直接的几何参数。在理想条件下，当蜗杆导程角等于蜗轮蜗杆的摩擦角时，蜗轮蜗杆副可以实现完全传递动力而无滑动损失。但实际应用中，导程角的选择需要综合考虑效率、承载能力和自锁性能。

导程角越大，蜗轮蜗杆副的相对滑动速度越低，摩擦损失越小，传动效率越高；反之，小导程角虽然能提供更大的减速比和更好的自锁性能，但效率也会相应降低。对于需要同时兼顾效率和安全性的应用，宇视嘉工程师通常建议选择导程角在15°至30°之间的设计方案。

2.2 材料配对与表面处理

蜗轮蜗杆副的材料选择对效率有着显著影响。传统设计中，蜗杆通常采用渗碳钢或合金钢并经过硬化处理，蜗轮则采用青铜或黄铜作为蜗齿材料。这种配对的优势在于：钢蜗杆与铜蜗轮之间的摩擦系数较低，且铜材料具有良好的导热性和嵌藏性，能够容纳微量磨粒。

现代微型蜗轮蜗杆减速机还广泛采用表面处理技术来进一步降低摩擦系数。宇视嘉的产品系列中，蜗杆表面经过精密研磨和特定硬化处理，蜗轮蜗齿则采用特殊配方的铜合金，实现了更低的摩擦系数和更长的使用寿命。

2.3 润滑状态：被忽视的效率杀手

润滑对蜗轮蜗杆传动效率的影响常常被低估。在边界润滑状态下，蜗轮蜗杆副的摩擦损失可能是充分润滑状态下的2至3倍。合适的润滑不仅能够降低摩擦损耗，还能带走运行时产生的热量，防止零件过热变形。

选择润滑剂时需要考虑工作温度范围、负载条件、转速等因素。对于微型蜗轮蜗杆减速机，通常推荐使用粘度适当的合成润滑脂或润滑油，定期维护和更换润滑剂是保持高效传动的关键措施。

2.4 制造精度与装配质量

蜗轮蜗杆副的制造精度直接决定了啮合质量。齿形误差、轴向窜动、中心距偏差等问题都会导致啮合不良，产生额外的振动和摩擦损失。宇视嘉采用高精度的数控加工设备和严格的品质管控体系，确保每一件产品在出厂前都经过精密检测，达到设计要求的精度等级。

装配过程中的调整同样重要。蜗轮蜗杆副需要处于适当的啮合深度，既不能过紧导致摩擦加剧，也不能过松引起冲击和噪音。专业的装配工艺和调试经验，是发挥蜗轮蜗杆减速机最佳性能的必要条件。

三、传动效率的计算方法与参考数据

在实际工程应用中，工程师需要能够定量评估蜗轮蜗杆减速机的传动效率，以便进行系统设计和优化。下面介绍几种常用的计算方法和典型参数对照。

3.1 理论效率计算公式

蜗轮蜗杆传动的理论效率可以通过以下公式估算：

η = (tan γ) / (tan(γ + φ))

其中，η表示传动效率，γ为蜗杆导程角，φ为蜗轮蜗杆副的摩擦角。当已知蜗杆和蜗轮的材料、表面粗糙度、润滑条件时，可以查表得到相应的摩擦系数，进而计算出摩擦角。

3.2 典型效率参考范围

根据宇视嘉实验室测试数据和行业公开资料，不同类型蜗轮蜗杆减速机的效率范围大致如下：

从表中可以看出，效率与自锁性能之间存在一定的制约关系。如果应用场景对安全性要求较高（如防止负载下落），需要牺牲部分效率来换取自锁特性；如果追求高效率传动，则应选择大导程角设计方案。

3.3 效率损失的来源分析

蜗轮蜗杆传动中的效率损失主要包括以下几个方面：啮合损失、轴承摩擦损失、润滑搅动损失和密封件摩擦损失。其中，啮合损失通常占总损失的60%至80%，是最主要的效率损失来源。

减少啮合损失的关键在于优化齿形设计、提高制造精度、改善润滑条件。对于高速运行的应用，还需要考虑润滑剂的粘滞阻力带来的附加损失，选择低粘度润滑剂或改进供油方式可以有效降低这部分损失。

四、提升蜗轮蜗杆传动效率的实用策略

基于上述分析，我们总结出几种在工程实践中被证明有效的效率提升策略，供设计工程师参考。

4.1 优化几何参数设计

合理选择蜗杆导程角是提升效率的首要步骤。如果应用对自锁性没有严格要求，应优先选择较大导程角的设计方案。对于减速比要求较高的场合，可以考虑采用双级减速或多头蜗杆来平衡效率和减速比之间的关系。

蜗杆的头数选择也影响着传动效率。单头蜗杆减速比大、自锁性好，但效率较低；多头蜗杆效率高但自锁性差。宇视嘉提供的蜗轮蜗杆减速机系列覆盖2头至6头的多种规格，可以根据具体需求进行选型。

4.2 改进材料与热处理工艺

采用高性能材料和先进热处理工艺可以显著改善蜗轮蜗杆副的摩擦学性能。宇视嘉在蜗杆制造中采用了深层渗碳和精确控制的表面硬化处理工艺，使蜗杆表面获得高硬度和高耐磨性的同时保持良好的韧性。

蜗轮材料方面，除了传统的锡青铜外，现代粉末冶金技术和新型铜合金也为提高传动效率提供了更多选择。这些新材料具有更低的摩擦系数和更好的耐磨性能，能够在保证承载能力的同时提升传动效率。

4.3 实施精密制造与装配

高精度的加工设备和严格的工艺控制是保证蜗轮蜗杆副高质量的前提。宇视嘉采用五轴联动数控蜗杆磨床和精密滚齿设备，实现了微米级的加工精度。在装配环节，通过采用预紧调节机构和精确的测量手段，确保每对蜗轮蜗杆副都处于最佳啮合状态。

对于有高精度要求的应用场景，还可以采用配对研磨工艺，通过修整齿形来补偿制造误差和装配误差，获得更高的啮合精度和更平稳的传动性能。

4.4 建立完善的润滑系统

针对不同的工作条件选择合适的润滑方案，是保持蜗轮蜗杆减速机高效运行的重要措施。对于连续运转的工况，推荐使用循环油润滑系统，通过油泵强制供油带走热量并保持油膜完整；对于间歇运转或低转速应用，润滑脂润滑是更经济实用的选择。

宇视嘉建议用户根据实际运行参数（转速、负载、温度），咨询专业技术团队来确定最优的润滑方案。同时，建立定期维护和润滑剂更换的制度，可以有效防止因润滑老化导致的效率下降。

五、蜗轮蜗杆减速机选型实务指南

掌握了传动效率的影响因素和优化策略后，接下来需要将这些知识应用到实际选型工作中。一个成功的选型方案，需要综合考虑效率需求、负载条件、空间约束、寿命要求和经济性等多个维度。

5.1 明确效率需求的优先级

选型之前，首先要明确传动效率在整体设计指标中的优先级。如果是电池供电的便携设备或需要长时间连续运行的场合，高效率应该是首要追求目标；如果设备主要用于定位保持或安全防护，则自锁性能可能比效率更为重要。

对于效率敏感型应用，宇视嘉推荐选择导程角≥20°的中高效系列产品；对于安全敏感型应用，则建议选择导程角≤10°的自锁型产品，并通过优化其他环节（如采用高效电机补偿损失）来整体提升系统效率。

5.2 负载与转速的综合考量

蜗轮蜗杆减速机的效率随负载和转速的变化而改变。在额定负载范围内，高效率区间通常出现在中高速、中等负载的工况；低速重载时效率会明显下降，这是因为齿面压力增大导致摩擦损失增加。

选型时应检查减速机的额定输入转速和额定输出转矩是否满足应用需求，同时关注效率-转速曲线和效率-负载曲线，选择在实际工况点效率较高的规格。

5.3 空间约束下的微型化选择

当设备对体积有严格要求时，蜗轮蜗杆减速机的微型化设计显得尤为重要。宇视嘉开发的微型蜗轮蜗杆减速机系列，外径尺寸可低至20毫米级别，同时保持了可观的输出转矩和良好的效率特性。

在微型化设计中需要特别注意散热问题。由于体积减小，单位体积的发热量相对增加，必要时可以采用耐高温材料和增强散热结构来保证可靠运行。

5.4 效率与其他性能的平衡

实际选型很少能找到效率、承载、寿命、成本、尺寸等指标全部最优的方案，工程师需要在多个约束条件下寻找最佳平衡点。以下是宇视嘉根据多年工程经验总结的选型建议：

• 如果效率是最关键指标，优先考虑多头蜗杆和大导程角设计，接受较低的自锁能力
• 如果安全性是第一考量，选择自锁型设计并接受相对较低的效率
• 如果效率和自锁都需要，可以考虑双级减速加制动器的组合方案
• 如果设备需要频繁启停，应选择具有良好启停性能的规格，避免效率急剧下降
• 对于长寿命要求的应用，宁可选择效率稍低但可靠性更高的规格

六、宇视嘉蜗轮蜗杆减速机的效率优势

作为深耕微型传动领域的国产品牌，宇视嘉在蜗轮蜗杆减速机的研发和生产上投入了大量资源，致力于为客户提供高效率、高可靠性的传动解决方案。

6.1 先进的设计与仿真能力

宇视嘉技术团队采用有限元分析和多体动力学仿真工具，在设计阶段就对蜗轮蜗杆副的啮合性能、受力状态和效率特性进行深入分析。通过优化齿形参数、改进接触线分布，显著提升了产品的传动效率。

在材料选择和热处理工艺方面，宇视嘉与多家高校和研究机构开展合作，持续探索新型材料和工艺的应用，不断突破效率瓶颈。

6.2 精密制造与品质管控

宇视嘉拥有完整的蜗轮蜗杆减速机生产线，包括数控蜗杆磨床、精密滚齿机、测量中心和装配流水线。所有产品出厂前都经过严格的性能测试，包括效率测试、寿命试验、噪声测试和精度检测，确保每件产品都达到设计指标。

宇视嘉建立了完善的质量追溯体系，从原材料入库到成品出货，每个环节都有详细记录，为客户提供可靠的质量保障。

6.3 定制化服务能力

除了标准规格产品外，宇视嘉还提供蜗轮蜗杆减速机的定制化服务。无论是特殊的减速比、特殊的安装接口、特殊的材料要求，还是针对特定应用优化效率曲线，宇视嘉技术团队都可以提供专业的解决方案。

对于有国产替代需求的用户，宇视嘉可以提供与进口品牌参数对标的产品选型服务，帮助客户在不改变现有设计的前提下实现供应链本地化。

七、常见应用场景的效率优化实践

不同应用场景对蜗轮蜗杆减速机的效率要求和使用条件各不相同，下面通过几个典型案例来说明如何进行针对性的效率优化。

7.1 协作机器人关节模组

协作机器人对人机协作安全性要求很高，通常需要减速机具备一定的自锁能力。但同时，协作机器人关节需要频繁启停和变速运行，如果效率过低会导致电机发热严重，影响整体性能和寿命。

宇视嘉为协作机器人应用开发了专用的关节模组蜗轮蜗杆减速机，采用中等导程角设计，在保持基本自锁能力的同时实现了70%以上的传动效率，并通过优化润滑系统满足了高频启停的工况需求。

7.2 自动化设备线性执行机构

将蜗轮蜗杆减速机与丝杠传动组合，是实现直线运动的常见方案。这种应用中，传动效率直接影响系统的整体能耗和定位精度。

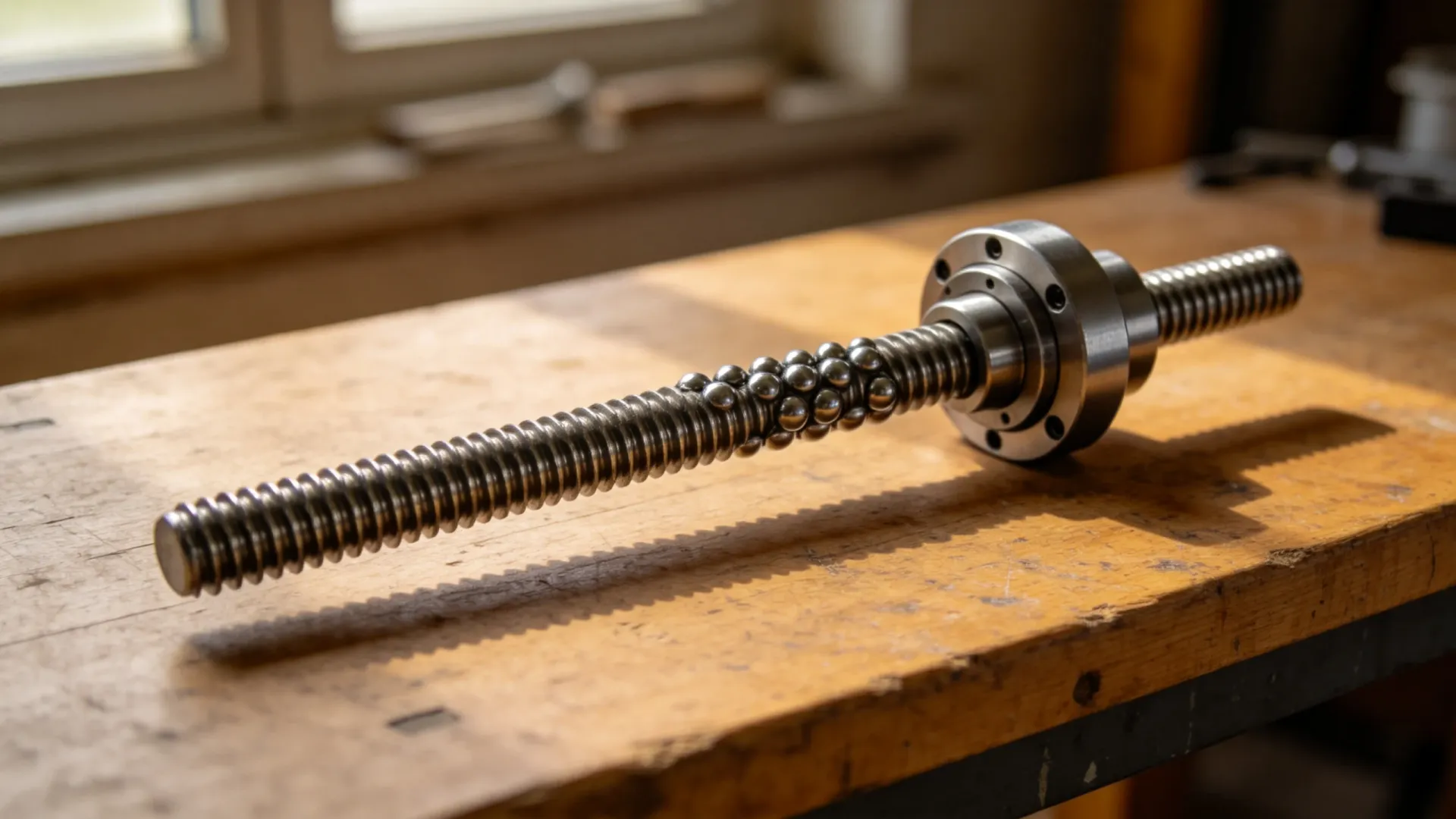

宇视嘉的微型蜗轮蜗杆减速机与宇视嘉微型滚珠丝杠或行星滚柱丝杠可以形成高效组合，通过合理的减速比匹配和预紧力调节，可以将系统整体效率提升到80%以上，同时保持良好的刚性。

7.3 医疗设备传动系统

医疗设备对传动系统的要求通常包括低噪音、高可靠性、精确控制等。蜗轮蜗杆减速机凭借其平稳传动的特性，在医疗设备领域有着广泛应用。

针对医疗设备市场，宇视嘉开发了低噪音系列蜗轮蜗杆减速机，通过优化齿形、采用特殊润滑剂和隔音设计，将运行噪音控制在极低水平，同时保证稳定的传动效率和可靠的使用寿命。

八、维护保养与效率保持

即使选型正确、设计合理，如果缺乏有效的维护保养，蜗轮蜗杆减速机的传动效率也会随着使用时间的延长而逐渐下降。建立科学的维护制度，是保持传动系统长期高效运行的重要保障。

8.1 定期检查与维护项目

蜗轮蜗杆减速机的维护周期应根据实际工作条件来确定。对于连续运转的重载工况，建议每运行2000至3000小时进行一次全面检查；对于间歇运转的轻载工况，可以适当延长检查周期。

定期维护的主要内容包括：检查润滑剂状态并根据需要进行补充或更换；检查紧固件是否松动；测量运行温度是否正常；监听有无异常噪音或振动；必要时进行性能测试以评估效率变化。

8.2 故障早期预警与处理

蜗轮蜗杆减速机在出现故障前往往会有一些早期信号，例如运行温度升高、噪音增大、启动阻力增加等。如果能够及时发现这些信号并采取措施，可以避免故障扩大造成更大损失。

宇视嘉建议用户建立设备运行档案，记录关键参数的日常变化趋势，这有助于及早发现异常并判断故障原因。

8.3 润滑系统的正确维护

润滑是蜗轮蜗杆减速机维护工作的核心内容。对于油润滑系统，应定期检查油位、油色和油质，及时更换受污染或老化的润滑油。对于脂润滑系统，应按照厂家建议的周期补充或更换润滑脂。

需要特别注意的是，不同品牌和型号的润滑剂不能混用，否则可能产生化学反应影响润滑效果甚至损坏零件。如需更换润滑剂品牌，应先将原有润滑剂彻底清除干净后再加入新润滑剂。

九、未来发展趋势与技术创新

蜗轮蜗杆减速机技术正在经历持续的创新和进化，新材料、新工艺、新设计的应用不断推动着传动效率的提升和性能的突破。

9.1 新型材料的探索应用

陶瓷材料、碳纤维复合材料和特殊涂层技术正在被引入蜗轮蜗杆减速机领域。这些新材料具有硬度高、摩擦系数低、耐磨性好等优点，有望在未来实现更高的传动效率和更长的使用寿命。

9.2 数字化与智能化融合

将传感器技术与蜗轮蜗杆减速机集成，可以实现对运行状态的实时监测和故障预警。温度传感器、振动传感器和扭矩传感器可以共同构成一个智能监测系统，为预测性维护提供数据支持。

9.3 设计与制造的协同优化

随着CAE仿真技术的进步和加工精度的提升，蜗轮蜗杆的设计与制造可以实现更紧密的协同。设计阶段优化出的理想齿形可以通过精密加工得以精确实现，从而突破传统工艺的限制，获得更高的传动效率。

宇视嘉持续关注行业前沿技术的发展动向，不断加大研发投入，力求为客户带来更先进、更高效的传动产品。

十、总结与行动建议

蜗轮蜗杆减速机的传动效率是一个受多种因素综合影响的复杂问题，涉及几何参数设计、材料选择、制造工艺、润滑条件和装配质量等多个方面。通过深入理解这些影响因素及其作用机理，工程师可以在选型和设计阶段做出更合理的决策，在使用和维护过程中采取更有效的措施，从而最大化传动系统的效率表现。

宇视嘉作为国内领先的微型传动零部件制造商，拥有丰富的蜗轮蜗杆减速机研发和生产经验，能够为不同行业、不同应用场景提供定制化的解决方案。无论是标准产品选型还是特殊需求定制，宇视嘉技术团队都可以提供专业的支持和优质的服务。

如果您正在为项目选择蜗轮蜗杆减速机并关注传动效率指标，欢迎联系宇视嘉技术团队获取详细的选型建议和产品资料。我们可以为您提供效率-负载-转速特性曲线、寿命计算报告和定制化方案设计，帮助您找到最适合的传动解决方案。
