蜗轮蜗杆减速机体积太大 宇视嘉微型化设计来帮忙
在精密自动化设备、医疗器械、协作机器人关节模组等应用场景中，设计师们几乎都会遇到同一个头疼的问题：末端空间太紧凑，标准减速机根本塞不进去。传统蜗轮蜗杆减速机虽然传动平稳、承载能力可观，但其体积和重量往往成为整机小型化的最大阻碍。更让人无奈的是，想要找进口品牌的微型减速机，交期动不动就是三四个月起步，项目进度被卡得死死的。
这背后反映的，是一个长期被忽视的市场空白——高精密微型蜗轮蜗杆减速机的国产化供应能力严重不足。而宇视嘉，正是瞄准这个痛点，通过系统性的微型化设计创新，让国产精密减速机也能在体积上与进口品牌正面竞争。今天我们就来深入聊聊，蜗轮蜗杆减速机体积大的根本原因是什么，宇视嘉又是如何实现技术突破的。
一、传统蜗轮蜗杆减速机体积困境的行业背景
在工业自动化快速发展的今天，设备小型化、模块化已经成为不可逆转的趋势。从手术机器人末端执行器到半导体检测设备的精密定位单元，从协作机器人的关节模组到自动化产线的微型装配单元，工程师们对传动零部件的体积要求越来越严苛。一个普遍的行业共识是：谁能在更小的体积内实现同等甚至更好的传动性能，谁就能抢占更多的应用场景。
然而现实情况是，国内精密减速机市场长期存在两极分化的现象。一方面是大量标准尺寸的减速机产品，同质化严重、价格战激烈；另一方面是高端微型精密减速机领域，几乎被日本和欧洲品牌垄断。根据行业数据，在微型精密传动领域，进口品牌的市占率一度超过70%，且供货周期普遍在12-20周，部分特殊规格甚至需要半年以上。
这种局面让国内设备制造商陷入两难：要么接受进口产品的高价格和长交期，要么在国产替代品中寻找体积和性能都能接受的方案。很多时候，工程师们为了赶项目进度，不得不在系统设计上做出妥协——比如增加减速机安装支架、使用联轴器连接等方式来"凑合"解决问题，但这又带来了新的可靠性隐患和成本增加。
二、蜗轮蜗杆减速机体积大的核心技术原因
要想解决体积问题，首先得弄清楚体积大的根源在哪里。蜗轮蜗杆减速机的体积主要受以下几个技术因素制约：
1. 蜗轮蜗杆的啮合特性决定了结构尺寸
蜗轮蜗杆传动本质上是一种交错轴斜齿轮传动，其啮合特性决定了蜗轮的齿面宽度必须足够大才能保证承载能力和接触强度。传统设计中，为了追求更大的减速比和更高的扭矩输出，蜗轮直径往往被设计得偏大，这是导致整体体积臃肿的首要原因。
同时，蜗杆的导程角与蜗轮的螺旋角必须匹配才能实现有效啮合，这一几何约束也限制了微型化设计中自由度的发挥。在小尺寸范围内实现高减速比，本身就是一个技术难点。
2. 轴承配置与支承结构的空间需求
减速机工作时，蜗杆轴和蜗轮轴都需要可靠的轴承支承。传统设计中，为保证刚性通常会采用双轴承支承或多列轴承配置，这些轴承本身占用的径向空间，再加上安装轴承所需的端盖、隔套等零件，进一步推高了整体尺寸。
当减速机需要承受径向力和轴向力的复合载荷时，轴承选型会更加保守，往往选择尺寸更大的产品来保证寿命和刚性，这又形成了恶性循环。
3. 壳体强度与散热设计的权衡
减速机壳体既要承受运转过程中的各种载荷，又要承担散热功能。传统设计倾向于采用加厚壳体来提高刚性，但这直接增加了重量和体积。而在微型化设计中，如何在有限的壳体空间内解决散热问题，同时保证足够的结构强度，是设计团队面临的核心挑战之一。
4. 装配工艺与密封要求的空间预留
减速机内部的齿轮啮合精度要求高，装配过程中需要预留足够的调整空间。同时，为防止润滑油脂泄漏以及外部污染物进入，密封结构的设计也会占用一定的空间。这些"不得不有"的空间需求，在微型化设计中往往被压缩到极限。
三、微型化设计的核心挑战与解决思路
了解了体积大的原因后，我们再来看微型化设计需要突破哪些技术瓶颈。
挑战一：高减速比与微型尺寸的矛盾
很多应用场景需要同时满足"高减速比"和"小体积"两个看似矛盾的要求。传统蜗轮蜗杆的减速比范围通常在5:1到100:1之间，但实现高减速比往往需要增加蜗轮蜗杆的级数或加大尺寸，这在微型化设计中几乎不可接受。
宇视嘉的解决思路是：通过优化齿形设计和材料选择，在保证强度的前提下减小模数，从而在相同体积内实现更高的减速比。同时，采用多级串联的精密微型蜗轮蜗杆组件，在总尺寸可控的情况下达到预期的减速比。
挑战二：强度刚性与轻量化的平衡
体积缩小后，零部件的绝对强度必然会下降。如何通过结构优化来弥补这一缺陷，是微型化设计的核心命题。
宇视嘉在微型蜗轮蜗杆减速机的开发中，采用了有限元分析辅助的结构优化方法。通过仿真分析识别应力集中区域，在关键部位采用局部加强设计，既保证了整体刚性，又避免了不必要的材料堆积。这种"精准加强"的思路，比传统设计中的"均匀加厚"更加高效。
挑战三：精密装配与量产一致性的矛盾
微型减速机的装配精度要求极高，但微型零件的加工和装配难度远大于常规尺寸产品。如何在保持精密度的同时实现稳定量产，是考验企业能力的关键。
宇视嘉建立了专门针对微型传动件的万级净化装配车间，配备了高精度的自动化装配设备和检测仪器。通过工艺标准化和过程管控的持续优化，实现了微型减速机产品的一致性和可靠性保障。
四、宇视嘉微型蜗轮蜗杆减速机的技术突破
1. 精密微型齿形设计平台
宇视嘉投入大量资源建立了完善的微型齿形设计数据库和仿真平台。针对不同应用场景的载荷特点，团队开发了多种优化的齿形方案：
- 双包络蜗轮蜗杆：接触强度更高，适合重载场景；
- 渐开线微型蜗杆：加工工艺性好，适合批量生产；
- 精密环面蜗杆：传动效率高，承载能力均衡。
通过这些技术积累，宇视嘉能够在相同体积约束下，实现比传统设计更高的承载能力和传动效率。
2. 高强度微型材料的突破应用
微型化设计对材料的要求更加苛刻。宇视嘉与多家特种材料供应商合作，筛选出一系列适合微型减速机的材料方案：
- 蜗杆采用渗碳合金钢，经过精密热处理后表面硬度可达HRC58-62，芯部保持良好的韧性；
- 蜗轮选用特殊青铜合金，具有良好的耐磨性和抗胶合能力，同时保证良好的加工性；
- 壳体采用高强度铝合金，通过特殊的表面处理工艺提升耐腐蚀性和外观质感。
3. 一体化微型轴承与密封方案
针对微型减速机的特殊需求，宇视嘉开发了专用的微型轴承解决方案。通过与轴承厂商的深度合作，定制了多款超薄截面高精度微型轴承，大幅减小了轴承占用的径向空间。
密封结构采用唇形密封与迷宫密封相结合的复合方案，在极小的空间内实现了可靠的密封效果，同时将摩擦力矩控制在可接受范围内。
4. 精密微型蜗轮蜗杆减速机产品系列
宇视嘉目前已形成完整的微型蜗轮蜗杆减速机产品线，涵盖从8mm到32mm的中心距规格，可以满足不同应用场景的空间约束需求。
| 产品系列 | 中心距(mm) | 减速比范围 | 额定输出扭矩(N·m) | 空载回差(arcmin) | 典型应用 |
|---|---|---|---|---|---|
| UMG-08 | 8 | 5:1 ~ 50:1 | 0.05 ~ 0.3 | ≤15 | 医疗内窥镜、微创手术器械 |
| UMG-12 | 12 | 5:1 ~ 80:1 | 0.1 ~ 0.8 | ≤12 | 微型机器人关节、精密定位机构 |
| UMG-20 | 20 | 5:1 ~ 100:1 | 0.3 ~ 2.0 | ≤10 | 协作机器人关节、自动化检测设备 |
| UMG-32 | 32 | 5:1 ~ 100:1 | 1.0 ~ 5.0 | ≤8 | 服务机器人关节、精密传动模组 |
五、典型应用场景与选型指南

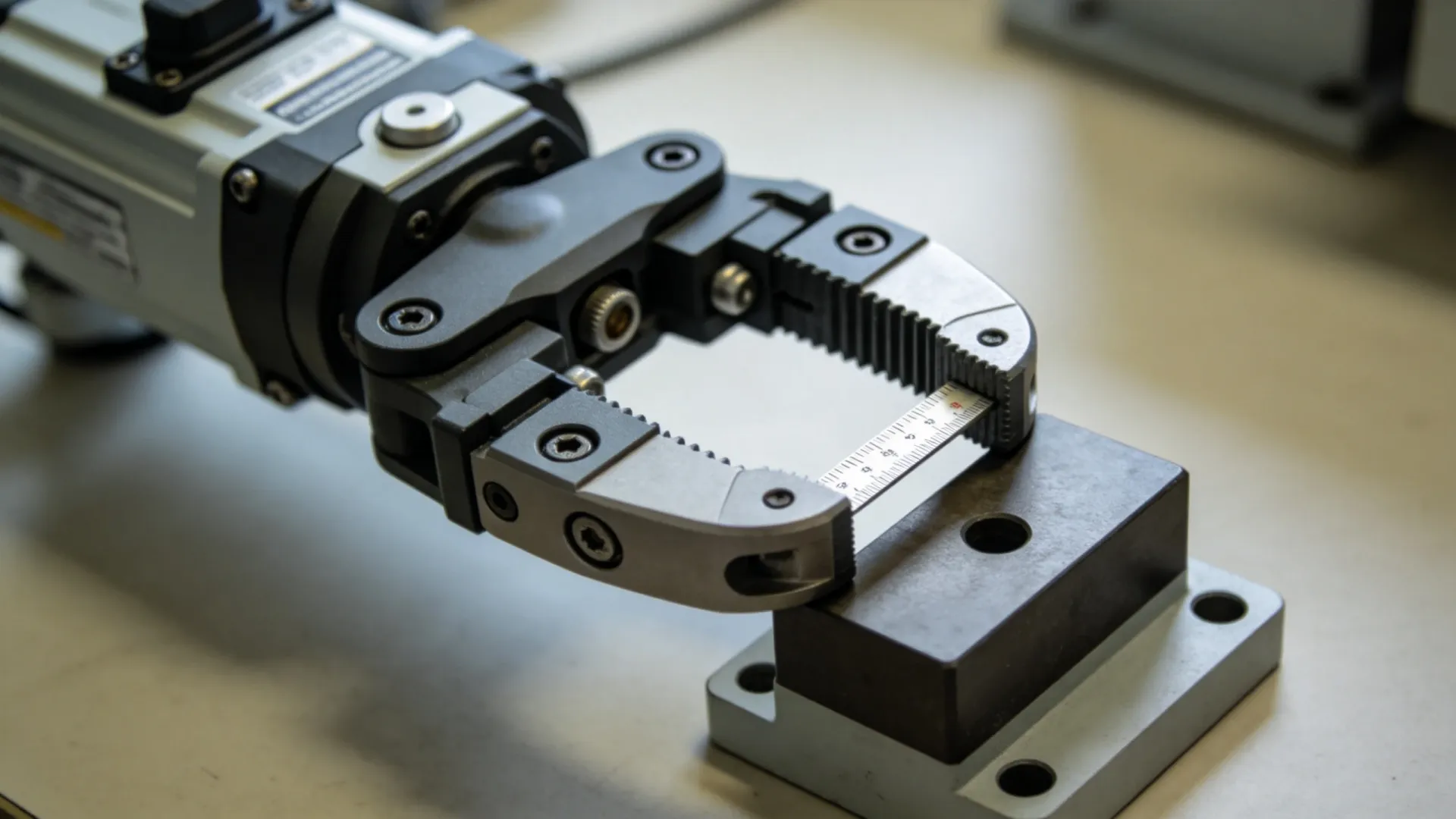

场景一：手术机器人末端执行器
手术机器人对传动系统的要求极为苛刻——既要在有限的空间内完成精密运动，又必须保证极高的可靠性和安全性。传统减速机体积太大，根本无法集成到手术器械的末端。
宇视嘉UMG-08系列微型减速机凭借其极小的体积和精密的传动性能，已经被多家手术机器人企业的末端夹爪和切割工具采用。该系列产品经过专门的寿命强化设计，能够满足医疗器械对可靠性的严苛要求。

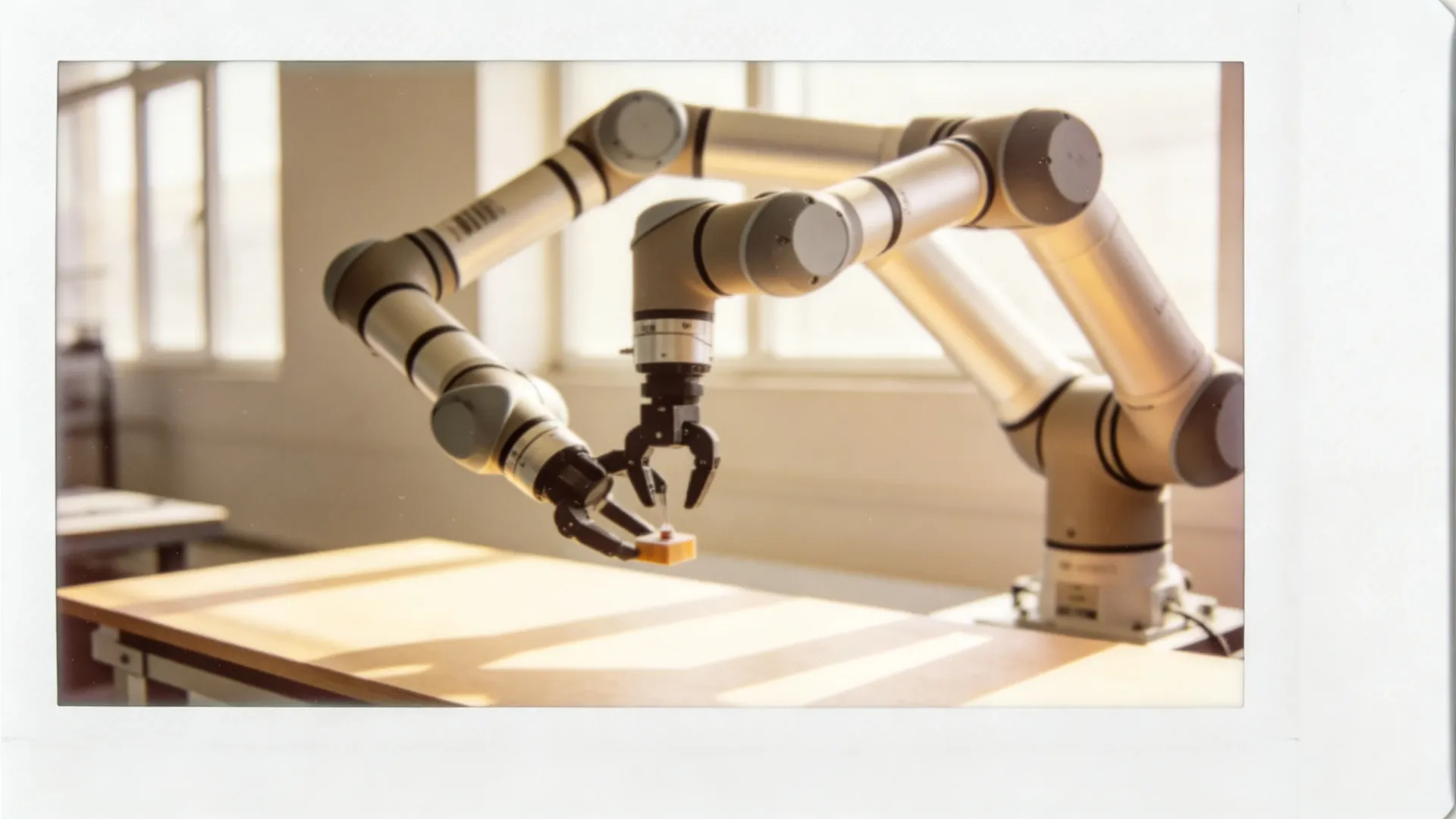

场景二：协作机器人关节模组
协作机器人追求轻量化和人机协作安全，对关节模组的体积重量有严格限制。每个关节都需要集成电机、减速机、编码器和驱动器，如何在有限空间内实现高性能传动，是工程师们面临的共同挑战。
宇视嘉UMG-20和UMG-32系列为协作机器人关节提供了理想的减速机解决方案。高减速比、大扭矩输出、小体积的组合优势，使得整机关节模组的设计更加灵活。
场景三：半导体精密设备
半导体制造设备中的精密定位机构需要极高的定位精度和重复精度。传统大型减速机在微小位移控制上往往力不从心，而微型精密减速机则能更好地匹配直线运动平台的需求。
宇视嘉微型减速机的低背隙特性，使其在精密对位和微调机构中表现出色。通过与微型滚珠丝杠或行星滚柱丝杠的组合，可以构建完整的精密传动模组解决方案。
选型要点与注意事项
在选型过程中，建议工程师重点关注以下参数：
- 空间约束分析：首先明确减速机的最大允许安装尺寸，包括外径、长度和安装孔位要求；
- 载荷工况评估：需要准确评估实际工作中的扭矩需求，包括额定扭矩、峰值扭矩和持续工作时间；
- 精度要求匹配：根据应用场景确定可接受的回差范围，选择合适的精度等级；
- 环境适应性：考虑工作温度、清洁度要求、振动环境等因素，选择合适的防护等级和润滑方案；
- 接口匹配性：确认减速机输入输出轴的尺寸和连接方式是否与现有系统兼容。
六、与进口品牌的对比选择
很多工程师在选型时会有一个顾虑：国产微型减速机的性能到底能不能达到进口品牌的水平？宇视嘉的产品在核心性能指标上已经可以与同规格的日韩、欧洲品牌对标，以下是几个维度的对比说明：
| 对比维度 | 宇视嘉微型减速机 | 典型进口品牌 | 差异说明 |
|---|---|---|---|
| 体积尺寸 | 同等规格下体积更紧凑 | 标准规格，体积偏大 | 针对性微型化设计优化 |
| 传动精度 | 空载回差8-15弧分 | 5-12弧分 | 精度水平接近，可满足大多数应用 |
| 承载能力 | 采用高强度材料，额定扭矩充足 | 额定扭矩参数较高 | 通过结构优化弥补尺寸缩小的影响 |
| 供货周期 | 常规品2-4周交付 | 12-20周甚至更长 | 本土化生产优势明显 |
| 技术支持 | 原厂工程师快速响应 | 代理商转述，响应慢 | 选型指导和应用支持更及时 |
| 价格竞争力 | 具有明显的成本优势 | 价格高昂 | 同等性能下成本可降低30%-50% |
对于那些对精度要求不是极端严苛的应用场景，宇视嘉微型减速机完全能够胜任，而且能享受到更短的交期和更好的技术支持服务。当然，如果项目有特殊的高精度要求，也可以与宇视嘉技术团队沟通，寻求定制化的解决方案。
七、未来展望与趋势分析
微型精密传动领域正在经历快速发展期。以下几个趋势值得关注：
趋势一：更高功率密度
随着新材料、新工艺的不断突破，微型减速机的功率密度将持续提升。这意味着在相同的体积下，未来产品能够传递更大的扭矩，或者用更小的体积实现相同的传动能力。
趋势二：智能化集成
减速机与传感器、驱动器的集成化程度会越来越高。宇视嘉正在研发内置编码器和温度传感器的智能减速机模组，可以直接输出位置和状态信息，简化系统集成。
趋势三：应用场景持续拓展
从医疗器械到消费电子，从工业自动化到航空航天，微型精密传动的应用边界在不断扩展。新兴应用如外骨骼机器人、可穿戴设备、人形机器人等，都将催生对微型减速机的更多需求。
八、写在最后
减速机体积太大装不下的困境，正在被以宇视嘉为代表的国产精密传动企业一步步攻克。通过持续的技术研发投入和工艺创新，国产微型蜗轮蜗杆减速机已经具备了与进口品牌正面竞争的实力。
对于正在为项目选型而苦恼的工程师们，我想说：不妨给国产精密传动一个机会。你会发现，体积小、性能强、交期快、服务好这些需求，原来可以在同一个产品上实现。
如果你正在寻找微型精密减速机的解决方案，或者需要针对特定应用的技术咨询，宇视嘉技术团队随时可以提供支持。从选型建议到样品测试，从技术支持到批量供货，我们希望成为你在精密传动领域最可靠的合作伙伴。
设备小型化的浪潮已经到来，你准备好了吗？
