蜗轮蜗杆减速机背隙大问题：宇视嘉精密款如何破解精密传动困局

在自动化设备、精密仪器和机器人关节等应用场景中，定位精度往往决定着整机的性能上限。许多工程师在调试设备时发现，明明选用了高精度的伺服电机，但末端执行器的位置重复精度却始终达不到预期——这种现象在排除丝杠、皮带轮等传动因素后，问题往往指向减速机本身。更准确地说，是蜗轮蜗杆减速机的背隙在作祟。背隙虽是一个老生常谈的话题，但它对精密传动的制约却常常被低估。今天我们就来深入剖析背隙产生的根源，以及宇视嘉精密款蜗轮蜗杆减速机如何从设计与工艺两个维度给出系统性的解决思路。

一、为什么说背隙是精密传动的“隐形杀手”

背隙，又称回差，是指减速机在输入端固定时，输出端在正反向转动之间存在的空程角度差。通俗来讲，就是当电机正转带动负载移动一定距离后，再让电机反转，负载实际返回的距离往往会比理论值少一截——这丢失的部分就是背隙造成的。

对于一些对精度要求不高的应用，比如传送带驱动或简单的启停机构，背隙带来的几弧分误差几乎可以忽略不计。但在以下场景中，背隙却可能成为致命短板：

• 直线插补运动中需要频繁换向的数控系统
• 需要精确保持力位关系的伺服夹爪
• 光学元件的微调平台或多自由度机械臂关节
• 涉及力矩反馈的精密装配设备

以一台六轴协作机器人的关节为例，假设每个关节的减速机背隙为10弧分，六个关节累积下来末端的定位误差就可能超过1毫米——这对于本应达到亚毫米级精度的协作机器人来说，显然是不可接受的。更棘手的是，背隙的存在还会影响闭环控制系统的响应特性，在高速换向时产生振荡或超调，间接加速机械磨损。

二、蜗轮蜗杆减速机背隙产生的四大根源

在讨论解决方案之前，有必要弄清楚背隙究竟是怎么产生的。蜗轮蜗杆减速机的背隙来源是多方面的，主要可以归纳为以下四个维度：

1. 啮合间隙：蜗轮蜗杆副本身的固有间隙

蜗轮蜗杆传动属于交错轴斜齿轮传动，蜗杆的螺旋齿面与蜗轮的弧形齿面在线啮合过程中，为了确保润滑油膜的形成和防止卡死，必须保留一定的间隙。这个间隙如果过大，换向时的空程就会明显增大；如果过小，则会加剧磨损甚至导致早期失效。传统渐开线蜗轮蜗杆的标准啮合间隙往往偏大，以牺牲精度换取可靠性。

2. 轴承间隙：输入输出轴支承轴承的游隙

减速机的输入轴和输出轴通常依靠深沟球轴承或圆锥滚子轴承支撑，这些轴承本身就存在一定的游隙。当传动方向改变时，轴承滚道与滚动体之间的相对位移也会贡献一部分背隙。虽然单级轴承的游隙贡献量较小，但多级传动叠加后仍不可忽视。

3. 壳体变形：箱体加工误差与受力形变

减速机在工作时会承受来自负载的径向力和轴向力，壳体在受力情况下的弹性变形会导致输出轴与输入轴之间的相对位置发生微变，从而引入额外的背隙分量。这一因素在高负载工况下尤为显著，也是为什么同型号减速机在轻载测试与实际应用中的背隙表现往往存在差异的原因。

4. 装配误差：零件加工精度与组装公差累积

即使是理论上零背隙的设计，如果装配工艺控制不当，也会引入可观的回差。蜗轮蜗杆的轴向位置调整、轴承预紧力的控制、端盖的压紧程度等环节，都需要精确的工艺保障。装配不良导致的背隙往往具有随机性，难以通过出厂检测完全覆盖。

三、传统应对方案的局限与行业痛点

面对背隙问题，行业中发展出了多种应对策略，但每种方案都伴随着明显的代价：

方案一：选用谐波减速机或行星减速机替代

谐波减速机凭借其独特的弹性变形原理，可以实现极低的背隙（通常小于1弧分），在机器人关节领域应用广泛。但谐波减速机对柔轮材料要求严苛，承受冲击载荷能力较弱，且在高速运转时的发热问题较为突出。更关键的是，谐波减速机的成本通常是同规格蜗轮蜗杆减速机的3-5倍，对于一些对成本敏感的应用场景并不友好。

方案二：使用双导程蜗轮蜗杆进行间隙补偿

双导程蜗轮蜗杆的特点是蜗杆的左右齿面具有不同的导程，通过轴向调整蜗杆的位置可以实现背隙的连续调节。这种方案在机床分度蜗轮副中应用成熟，但结构复杂，调整机构增加了整机体积，且长期振动可能导致调整螺钉松动，需要定期维护。

方案三：提高普通蜗轮蜗杆的加工精度

通过提升蜗轮蜗杆的齿面粗糙度、减小啮合间隙可以降低背隙，但这对加工设备（磨齿机、数控蜗杆铣床等）和检测手段提出了极高要求，制造成本随之攀升。此外，高精度零件还需要更严苛的装配环境和更熟练的技术工人，进一步推高了综合成本。

上述方案要么代价高昂，要么牺牲了可靠性或适用性。行业迫切需要一种能够在合理成本区间内实现稳定低背隙的整体解决方案——这正是宇视嘉精密款蜗轮蜗杆减速机切入的赛道。

四、宇视嘉精密款蜗轮蜗杆减速机的技术突破

宇视嘉团队在精密传动领域深耕多年，针对背隙问题进行了系统性的正向开发，从材料、工艺、设计三个层面协同攻关，形成了独特的技术闭环。

1. 齿形优化：ZI蜗杆与变位系数的精准匹配

传统阿基米德蜗杆（ZA蜗杆）加工方便，但啮合性能一般。宇视嘉精密款采用修正型ZI蜗杆，通过优化齿廓曲线和变位系数的匹配，使蜗杆与蜗轮的啮合更接近共轭接触，大幅减小了啮合初始间隙。同时，采用多头蜗杆设计增加同时啮合齿数，进一步分散了单齿受力，降低了弹性变形引入的背隙。

五、选型指南：如何为您的应用匹配合适的精密款型号

选型是确保减速机性能能够充分发挥的关键环节。建议按照以下流程进行选型决策：

第一步：明确背隙需求等级

根据应用对精度的要求，确定可接受的背隙范围：

• 一般精密（≤15弧分）：自动化上下料、简易搬运
• 中高精密（≤8弧分）：小型机器人关节、精密装配
• 超高精密（≤3弧分）：光学平台、医疗设备、精密检测

第二步：核算负载与转速匹配

输出扭矩需满足：额定扭矩≥负载所需扭矩×安全系数（建议≥1.5），同时检查瞬时峰值扭矩是否超过减速机的允许最大值。转速方面，输入转速通常不超过3000rpm，高速运行时应关注温升情况。

第三步：确认安装接口与法兰规格

核对减速机与电机轴、法兰的连接尺寸，确保轴径、键槽、止口直径等参数一致。宇视嘉提供NEMA标准法兰和非标定制服务，可以适配主流品牌的步进电机和伺服电机。

以下是宇视嘉精密款蜗轮蜗杆减速机的主要型号参数对照表，供选型参考：

六、典型应用场景与实际效果

宇视嘉精密款蜗轮蜗杆减速机已经在多个细分领域得到了验证，以下是两个具有代表性的案例：

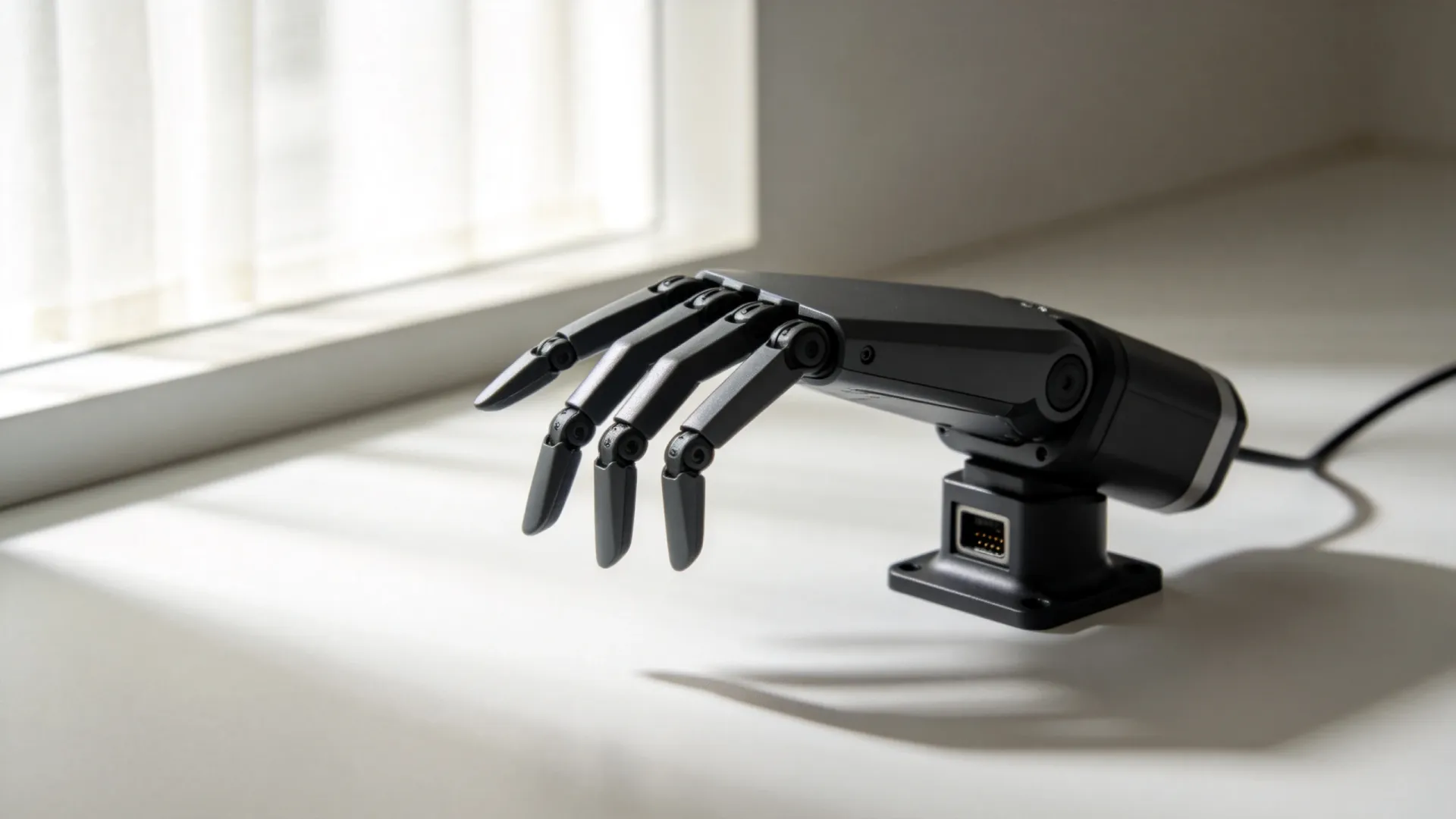

案例一：服务机器人灵巧手指关节

某服务机器人厂商在开发新一代灵巧手时，遇到了指关节空间极为紧凑、同时要求高夹持精度和快速响应的双重挑战。传统谐波减速机无法装入指节空间，而普通蜗轮蜗杆的背隙又导致抓取位置重复精度不足。宇视嘉提供的UGW-050精密款方案，在仅38mm的外径内实现了6弧分的背隙控制，配合微型伺服电机后，单指抓取位置重复精度达到±0.05mm，夹持力波动控制在5%以内，获得客户高度认可。

案例二：半导体封装设备的精密推针机构

半导体封装过程中需要对芯片进行精密拾取和放置，推针机构对位置精度的要求极高。某封测设备厂商此前采用进口精密蜗轮蜗杆减速机，但交期长达16周，严重拖慢了整机研发进度。采用宇视嘉UGW-090精密款后，在实现同等精度指标的前提下，交期缩短至4周，采购成本也下降了约40%。

总结

蜗轮蜗杆减速机的背隙问题并非无解，关键在于从设计源头进行正向优化，而非单纯依赖高昂的材料或加工代价。宇视嘉精密款系列通过齿形优化、预紧结构设计和全流程品控三大核心手段，在合理的成本区间内实现了稳定的低背隙表现，为自动化、机器人、医疗设备等领域的工程师提供了一个高性价比的精密传动选择。

如果您正在为选型而困扰，或者希望了解宇视嘉精密款蜗轮蜗杆减速机的更多技术细节，欢迎与我们的应用工程师直接沟通。
