蜗轮蜗杆减速机背隙控制技术：3个核心方法与选型要点

"这个减速机换上去之后，精度怎么还是差了0.5度？"在精密点胶设备的调试现场，工程师翻看着测试报告，眉头紧锁。他选的是标称高精度等级的蜗轮蜗杆减速机，参数表上"背隙≤3弧分"写得清清楚楚。但实际运行中，设备在往复定位时总是出现可感知的回程误差。

这其实不是减速机本身的问题——而是背隙控制技术在实际应用中的一次"隐性失分"。

背隙，这个在选型时容易被忽视的参数，正在成为精密传动系统中的关键变量。今天我们就从技术原理出发，系统解析蜗轮蜗杆减速机的背隙控制技术，以及如何在不同应用场景中做出正确的选型决策。

一、背隙究竟是什么：精密传动中不可忽视的"隐形间隙"

背隙，英文称为Backlash，指的是当蜗轮蜗杆传动系统中，蜗杆固定不动时，蜗轮可以自由转动的角度。这个间隙的本质是齿轮啮合过程中的齿侧间隙——蜗轮和蜗杆的齿面之间，为了保证润滑和防止卡死，必须预留一定的空间。

1.1 背隙产生的三大来源

理解背隙控制，首先要知道背隙从哪里来。在蜗轮蜗杆减速机中，背隙主要来源于三个层面：

• 齿啮合间隙：蜗轮与蜗杆啮合时，为防止因制造误差、热膨胀或润滑不良而卡死，两齿面之间必须预留的间隙。这是背隙最主要来源，通常占总背隙的60%以上。
• 轴承游隙：减速机内部的轴承本身存在一定的游隙，尤其是输出端的轴承组，游隙会直接转化为输出轴的空程转动。
• 装配累积误差：箱体加工精度、轴承安装方式、端盖压紧力等因素，都会造成背隙的额外增加。

这三个来源叠加在一起，就构成了减速机实际的总背隙。即使单级背隙控制得再好，如果装配工艺不达标，最终的背隙表现也会大打折扣。

1.2 背隙对传动系统的影响：不是所有场景都"谈背隙色变"

背隙的影响不能一概而论，关键看应用场景对精度的要求。

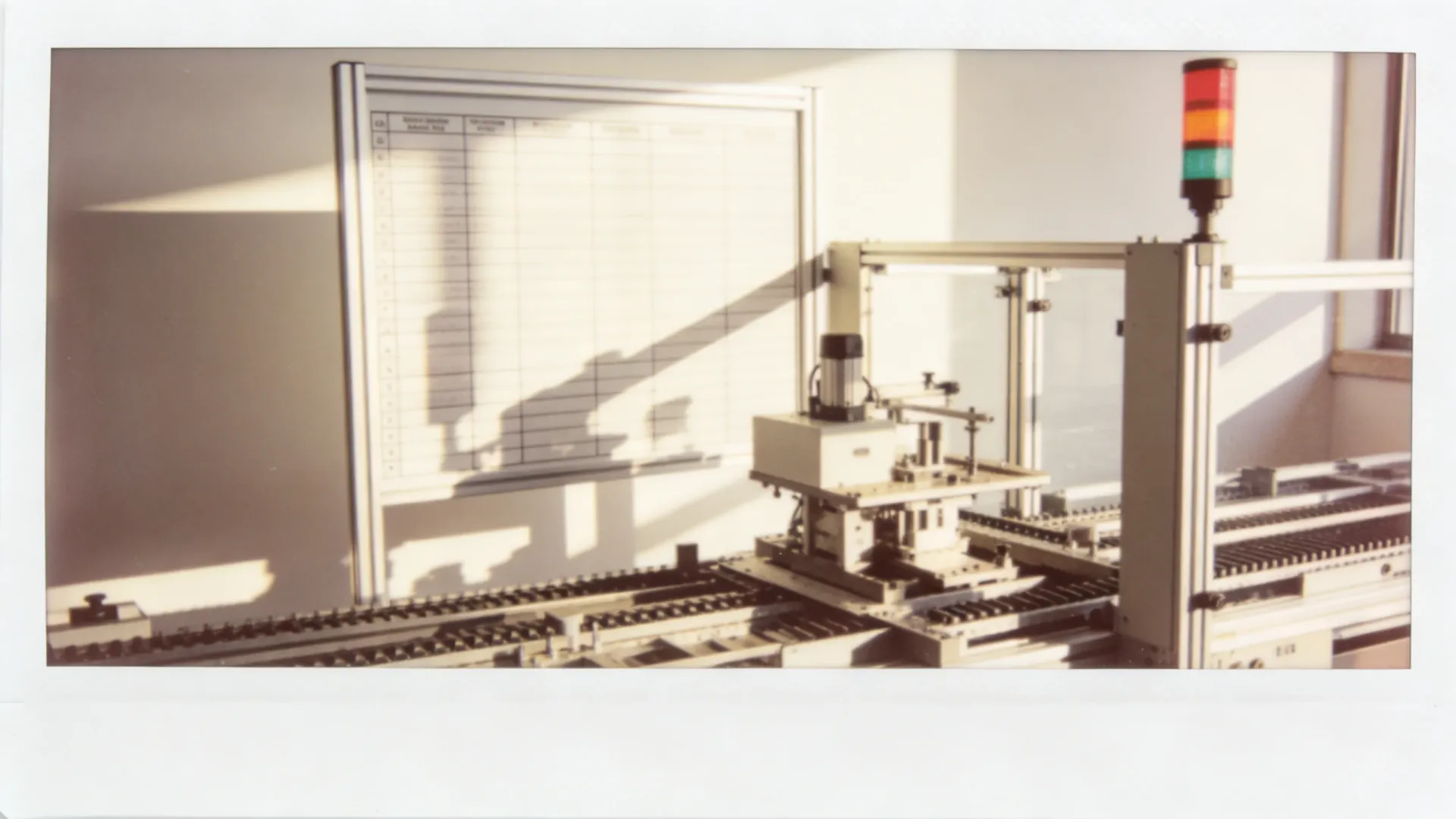

在连续同向转动的输送系统、包装机械等场景中，电机始终朝一个方向运行，背隙几乎不会对运行造成影响。但在需要频繁换向的精密定位场景——比如数控转台、自动化装配线上的往复执行机构——背隙会直接导致定位误差。

举一个直观的例子：如果一台设备的重复定位精度要求是±0.02mm，而减速机的背隙是6弧分（约0.1°），在臂长100mm的末端产生的位置误差就达到0.17mm——这已经远超精度要求了。这就是为什么在高精度应用场景中，背隙控制往往比减速机的减速比或额定扭矩更值得关注。

宇视嘉在蜗轮蜗杆减速机的产品设计中，会针对不同的应用场景提供差异化的背隙等级方案，从标准级（≤10弧分）到精密级（≤3弧分）再到超精密级（≤1弧分），满足从通用机械到精密仪器的全谱系需求。

二、背隙控制的核心技术：三个维度的系统控制

说完背隙是什么，我们再来看它怎么控制。背隙控制是一项系统工程，贯穿于设计、加工、装配的全流程。宇视嘉在长期精密传动件制造中，总结出三个核心控制维度：

2.1 第一维度：齿形参数优化——从源头控制啮合间隙

啮合间隙的大小，很大程度上由蜗轮蜗杆的齿形设计决定。核心参数包括中心距、压力角、螺旋角等。

减小背隙最直接的方法是采用更小的法向模数和更精确的中心距控制。宇视嘉在精密级蜗轮蜗杆的设计中，采用微米级中心距调控技术，将蜗轮蜗杆的中心距偏差控制在±0.01mm以内，从源头保证了啮合间隙的稳定性。

此外，齿厚的精确控制也是关键。通过对蜗杆齿厚进行分级筛选，并按最佳匹配原则与蜗轮配对，可以显著降低因单件偏差造成的背隙离散。宇视嘉的精密级产品采用配对检测机制，每套减速机的实际背隙在出厂前都会经过逐一测试并标注，而非仅依赖理论计算。

2.2 第二维度：预紧技术应用——用外力消除间隙

对于精密级和超精密级应用，光靠加工精度控制背隙还不够，还需要引入预紧技术来"主动消除"间隙。

弹簧预紧是最常见的方式。在蜗轮轴端安装弹簧组件，通过持续的轴向力推动蜗轮，使蜗轮蜗杆始终保持单侧啮合状态。这种方式在换向瞬间能够有效吸收间隙，显著提升定位精度。

宇视嘉的精密蜗轮蜗杆减速机系列，标配可调节式弹簧预紧结构。用户可以根据实际工况，通过调整预紧力的大小，在背隙性能与传动效率之间找到最佳平衡点。预紧力过大虽然背隙更小，但会增加磨损和发热；预紧力过小则背隙控制效果不明显——这需要根据具体应用场景进行优化。

另一种高端方案是采用双导程蜗轮蜗杆。这种特殊齿形设计的蜗轮蜗杆，可以通过轴向移动蜗杆来连续调整啮合间隙，特别适用于需要现场微调背隙的精密机床和测量设备。宇视嘉可提供双导程蜗轮蜗杆的定制设计服务，满足高精度、可调节的特殊需求。

2.3 第三维度：装配工艺控制——不让精度在最后一步"掉链子"

即使前两个维度都做得很完美，装配工艺的疏漏仍会让背隙控制功亏一篑。

轴承的安装方式对背隙影响尤为显著。如果轴承外圈与轴承室配合过松，或内圈与轴的过盈量不足，在受力时会产生额外的游隙。有经验的减速机制造商会在轴承安装时采用精准的加热装配工艺，确保轴承与轴、轴承室的配合精度。

端盖的压紧力同样需要精确控制。压紧力过小会导致轴向窜动，引入额外的空程；压紧力过大则会加速轴承磨损，降低使用寿命。宇视嘉在精密级产品的装配中，采用力矩扳手标准化装配，确保每台减速机的装配一致性。

此外，箱体的刚性和形变控制也不容忽视。在受力时，箱体的弹性变形会改变蜗轮蜗杆的中心距，间接影响背隙。宇视嘉的精密蜗轮蜗杆减速机采用高强度铝合金箱体设计，在保证轻量化的同时，通过优化肋板结构提升了整体刚性。

三、背隙选型实战：4个关键问题帮你做出正确决策

理解了背隙控制的技术原理，接下来就是选型环节。在实际项目中，如何根据需求选择合适的背隙等级？宇视嘉技术团队总结了4个关键问题：

3.1 问题一：你的应用场景对背隙的容忍度是多少？

这是选型的第一步。建议根据设备的功能要求，倒推出对背隙的具体需求。

可以参考这个简单的换算公式：如果你的末端执行器需要达到±X mm的定位精度，传动链的减速比为i，末端手臂长度为L（mm），那么对减速机背隙的要求大致为：背隙 ≤ (X / L) × (180/π) × i（弧度换算为弧分）。

在实际选型中，建议保留30%以上的安全余量——因为实际工况中的振动、温升、安装变形等因素，都可能让背隙表现比实验室数据略差。

3.2 问题二：传动方向是否频繁切换？

如果你的应用中电机需要频繁正反转，那么背隙的影响会被放大。相比之下，定向连续传动的场景对背隙的要求可以放宽。

一个简单的判断标准：在一个完整的工作循环中，换向次数超过10次的应用，都建议采用精密级（≤3弧分）或更低背隙的减速机。

3.3 问题三：是否需要现场背隙调节？

对于某些特殊应用，比如精密机床的进给系统，可能需要在现场根据实际情况微调背隙。这种情况下，双导程蜗轮蜗杆减速机是更合适的选择。

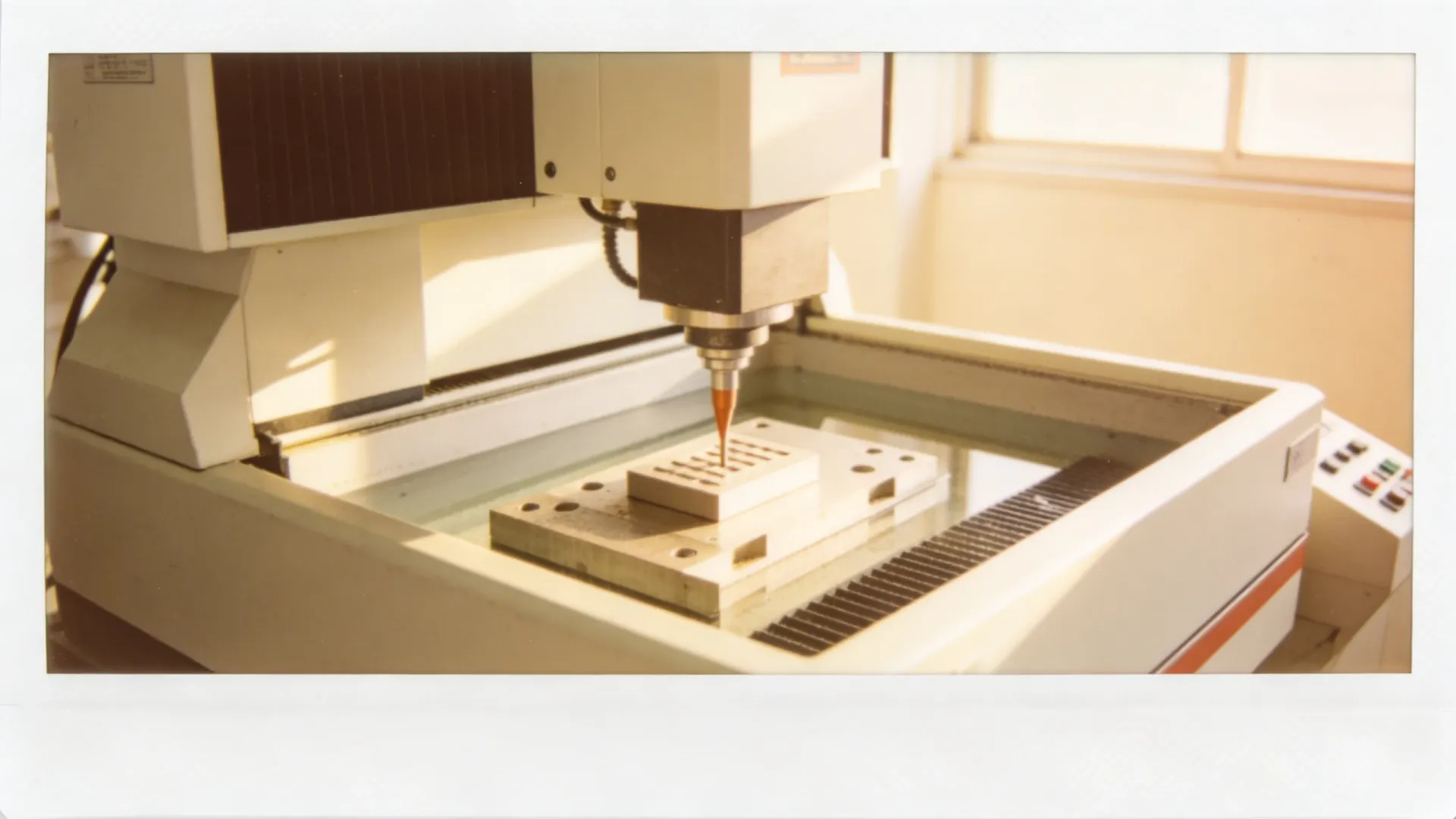

宇视嘉可提供双导程蜗轮蜗杆的定制方案，通过专用的调节工具，用户可以在不拆卸减速机的情况下，通过轴向移动蜗杆来调整背隙大小。这种设计在精密磨床、雕刻机等对背隙敏感且需要定期校准的设备上有广泛应用。

3.4 问题四：背隙、效率、寿命，哪个是你的优先项？

背隙控制往往伴随着一定的代价：更小的背隙通常意味着更高的加工精度要求，这会反映在成本上；同时，预紧力过大虽然背隙小，但会增加摩擦损耗，降低传动效率，缩短使用寿命。

宇视嘉建议，在选型时不要"过度追求"超低的背隙规格，而应该根据实际需求选择性价比最优的方案。一味追求超精密级背隙，可能会在不必要的地方增加成本，同时牺牲传动效率和设备寿命。

四、不同应用场景的背隙控制方案推荐

根据宇视嘉在多个行业的落地经验，我们梳理了不同场景的背隙控制方案参考：

宇视嘉的蜗轮蜗杆减速机产品线覆盖上述全场景需求，并支持根据具体项目进行定制化背隙调校，确保每一台减速机都能匹配实际工况的最佳性能表现。

五、从选型到维护：背隙控制的完整闭环

背隙控制不只是选型时的事情，在设备的全生命周期中，都需要持续关注背隙状态。

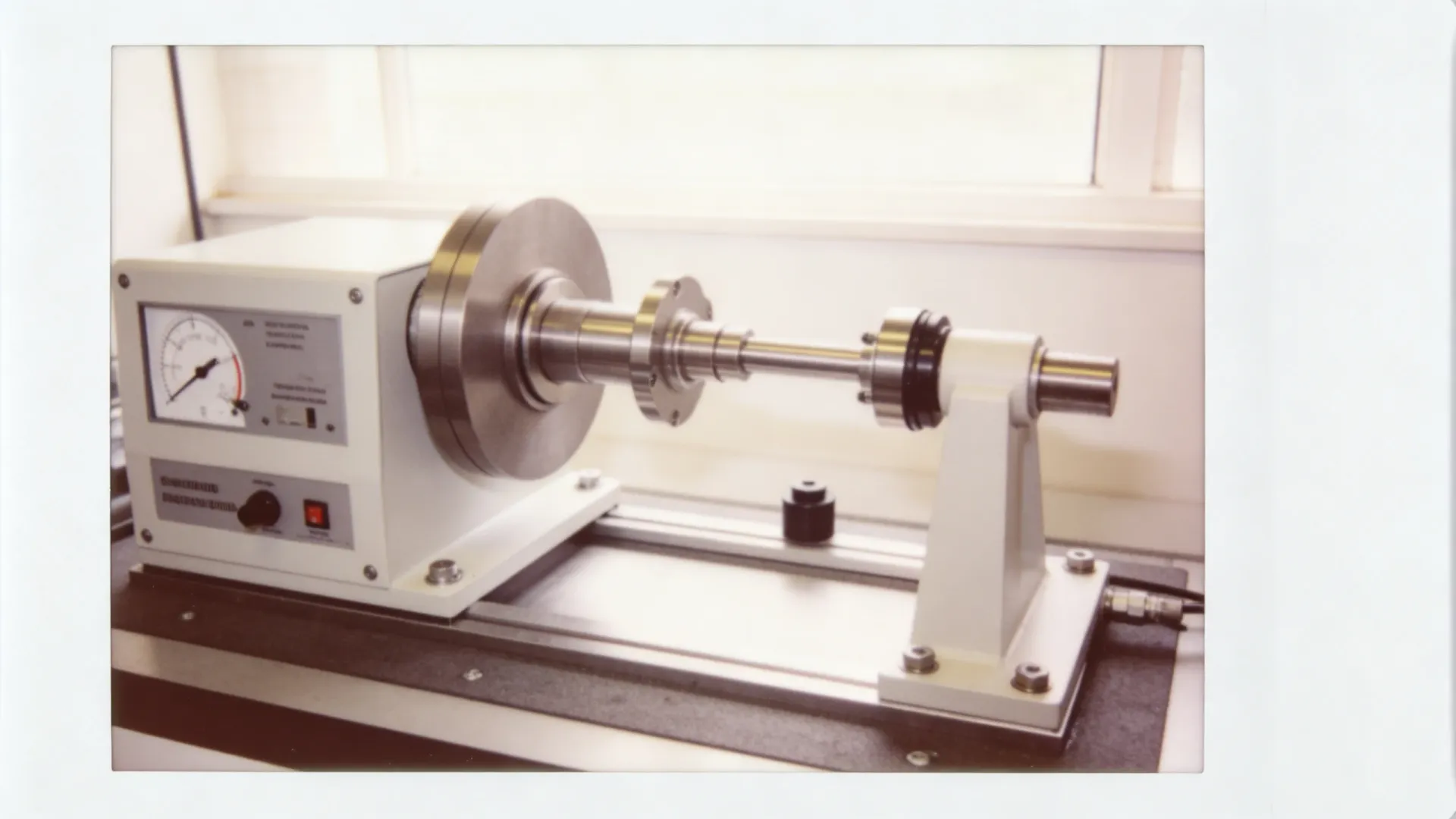

新机验收时，建议对背隙进行实测验证。宇视嘉出厂的每台精密级蜗轮蜗杆减速机都附带背隙测试报告，但运输和安装过程中的冲击可能造成背隙的微小变化。装机后建议进行一次空载往复测试，记录实际换向时的角度差值。

运行一段时间后，磨损会导致背隙逐渐增大。蜗轮蜗杆传动在正常工况下的磨损速率很慢，但如果出现异常振动、异响或定位精度明显下降，就需要检查背隙是否已经超出允许范围。

维护保养时，如果发现背隙超标，可调节预紧结构的减速机可以通过调整预紧力来恢复性能。宇视嘉提供预紧结构的调试指导服务，帮助用户在不更换整机的情况下恢复传动精度。

宇视嘉在精密传动领域深耕多年，建立了从设计研发到制造检测的完整能力体系。蜗轮蜗杆减速机的背隙控制，正是这种能力的集中体现——不是简单地给出一个"≤X弧分"的规格参数，而是从齿形设计、预紧结构、装配工艺到出厂检测的全流程把控。

精密传动这件事，说到底就是让每一个运动行程都能稳定复现。背隙控制，就是那个决定"稳定"二字能不能兑现的关键变量。
