蜗轮蜗杆减速机输出轴连接方式全解析：宇视嘉选型与安装实战指南

一个精密自动化项目在调试阶段卡了三天，问题不是出在电机，也不是出在控制器，而是出在减速机输出轴和负载端的那一截"连接"。工程师原本按经验选了实心轴加键连接，结果负载端是带轮传动，轴向定位总在跑偏；改用锥轴加胀套后，同心度稳了，振动反而又超标。类似的"小细节拖垮整条产线"的故事，在精密装配、机器人末端、医疗器械、半导体制程设备里几乎每天都在上演。

对于蜗轮蜗杆减速机而言，输出轴的连接方式不仅是机械接口问题，更直接影响传动精度、扭转刚度、轴向承载、装配效率以及后期维护成本。本文将系统拆解主流连接方式的技术特点，给出可直接落地的选型方法，并结合宇视嘉在精密传动零部件领域的工程经验，帮助读者快速匹配最合适的方案。

一、为什么蜗轮蜗杆减速机的输出轴连接方式这么关键

蜗轮蜗杆减速机因其自锁性、结构紧凑、传动比大等优势，被广泛应用于需要垂直驱动、空间受限、防反转的场合。但它的输出端往往要面对不同形态的负载：联轴器、同步带轮、齿轮、链轮、滚珠丝杠、蜗轮蜗杆副、行星减速机、直线模组、电动夹爪、机器人关节……每一种负载对连接方式的要求都不一样。

连接方式选错，最常见的后果有三类：第一，传递扭矩不足，电机满载时打滑或键槽变形；第二，同心度或垂直度超差，引起振动、噪声、轴承提前失效；第三，装拆困难，后期维护成本飙升。这三类问题往往不是单一出现，而是叠加发生，最终导致整台设备的精度和寿命大打折扣。

1.1 连接方式对传动性能的影响

不同连接方式的扭矩传递机理不同。键连接依赖键与键槽的挤压，过载时容易出现压溃；锥轴+胀套连接靠摩擦抱紧，过载保护特性更好；法兰连接刚性最高，适合重载和高精度定位。每一种方式都对应特定的转速、扭矩、轴向力和对中精度要求。

1.2 连接方式对安装效率的影响

在产线节拍要求高的场景，如3C电子装配、半导体贴片设备，设备的装拆时间直接影响换型和OEE指标。键连接装拆慢、对中费时；锁紧盘连接可在数分钟内完成定位；快插式法兰连接甚至无需工具即可完成对接。

二、蜗轮蜗杆减速机主流输出轴连接方式详解

目前市面上蜗轮蜗杆减速机的输出轴连接方式可以归纳为六大类。理解它们各自的原理和适用边界，是正确选型的前提。

2.1 实心轴+平键连接

实心轴加平键是最传统的连接方式，结构简单、成本低、标准化程度高。轴端加工出键槽，配套件内孔同样加工键槽，通过平键传递扭矩。

优点：结构成熟，加工成本低，扭矩传递方向明确，便于现场测绘和替换。

缺点：对中精度依赖工人手感；键槽处存在应力集中，长期重载下容易出现键槽压溃；装拆需要敲击或专用工具，对轴端损伤较大；不适合同心度要求高的场景。

适用场景：中低精度、轻中负载、非频繁拆装的场合，如普通输送机、低速搅拌、简单包装设备。

2.2 实心轴+花键连接

花键连接是在实心轴上加工多个均匀分布的键齿，与配套件的花键孔配合。花键可分为矩形花键、渐开线花键两大类。

优点：接触面积大，承载能力高，定心性好，传递扭矩平稳，适合变载工况。

缺点：加工成本较高，需要专用量具检测；渐开线花键对配套件的加工精度要求苛刻。

适用场景：中等以上负载、需要频繁正反转或变载传动的场合，如机床进给系统、重型自动化设备。

2.3 空心轴+胀紧套（锁紧盘）连接

空心轴设计是蜗轮蜗杆减速机的经典结构之一。空心轴内孔带有锥度，装入配套件后再通过一组或多组胀紧套（锁紧盘）螺栓挤压，使内孔收缩抱紧配套件。

优点：装拆便捷，仅需拧紧或松开螺栓；同心度高，可达0.02mm级；过载保护特性好，扭矩超出额定值时胀套先打滑，保护负载端不被破坏；不损伤轴面。

缺点：需要配套件轴径与空心轴内孔精确匹配；胀套本身需要定期检查螺栓预紧力。

适用场景：需要频繁拆装、对中精度要求高、负载轴径标准化的场合，如伺服驱动系统、精密输送线、包装机械。

2.4 锥轴+胀套连接

锥轴的轴端加工出1:10或1:30的锥度，配套件内孔同样为锥孔，通过胀套在锥面上产生径向压力，实现无键连接。

优点：定心精度极高（通常≤0.005mm），扭矩传递能力强，刚性极佳，无键槽应力集中；可实现微调轴向位置。

缺点：加工精度要求高，配合面需要研磨；装拆需要专用液压工具或加热方法。

适用场景：高精度传动、重载传动、机床主轴传动、精密伺服系统。

2.5 法兰连接

法兰连接将减速机输出端设计成标准法兰面（如IEC法兰、伺服电机法兰），通过螺栓与负载端的法兰面对接。

优点：刚性最高，传动稳定性好，便于标准化互换；可同时承受径向和轴向载荷；装拆速度最快。

缺点：需要负载端配套加工法兰，定制成本略高；法兰面尺寸误差会直接影响对中精度。

适用场景：机器人关节、精密伺服模组、直线运动单元、高端自动化设备。

2.6 螺纹轴+锁紧螺母连接

轴端加工外螺纹，配套件轴孔攻丝，通过锁紧螺母压紧实现扭矩传递。

优点：结构简单，轴向定位精确，可承受较大轴向力。

缺点：仅适用于扭矩较小且需要轴向固定的场合；螺纹反复装拆后易磨损。

适用场景：小型执行器、调节机构、限位机构、轻载传动。

三、连接方式选型对照表

为了帮助工程师快速比对，下面给出一份常见选型对照表，覆盖扭矩、对中精度、装拆频次、典型应用四个维度。

四、蜗轮蜗杆减速机输出轴连接方式选型流程

选型不是凭经验拍脑袋，而是一套可以重复使用的工程方法。下面给出一个五步选型流程，适用于大多数工业自动化场景。

4.1 第一步：明确负载类型和传动需求

首先列出负载端的形态：联轴器、同步带轮、齿轮、滚珠丝杠、法兰盘、机器人关节等。同时确认三个关键参数：额定扭矩、峰值扭矩、转速范围。这三个参数直接决定连接方式的承载边界。

4.2 第二步：确认对中精度要求

对中精度通常由负载端的运动精度反推。例如，机器人末端定位要求±0.02mm，则输出轴与负载端的对中误差需要控制在0.01mm以内。这种场景下键连接基本被排除，胀紧套或法兰连接成为首选。

4.3 第三步：评估装拆频次和维护周期

如果设备一年仅维护一到两次，键连接的劣势不明显；但如果是7×24连续生产或需要频繁换型，就必须选择胀紧套、法兰、快插式连接，把单次装拆时间从小时级压缩到分钟级。

4.4 第四步：核对轴向力和径向力

带轮、链轮会产生径向力；斜齿轮、蜗轮副会产生轴向力。轴向力超过键或胀套的承载能力时，必须选择法兰连接或双锥面锁紧结构。这一点在蜗轮蜗杆减速机与螺旋升降机配套使用时尤其需要关注。

4.5 第五步：核对标准化与互换性

优先选择符合IEC、NEMA、GB等国际或国家标准接口的方案，便于后期替换和备件管理。宇视嘉蜗轮蜗杆减速机在这一点上做了完整的接口库，常规IEC法兰、空心轴、实心轴、锥轴均可快速供货，缩短交付周期。

五、不同应用场景下的推荐方案

为了让读者更直观地理解，下面按典型行业给出推荐方案。

5.1 场景一：精密伺服驱动系统

典型工况：电机+蜗轮蜗杆减速机驱动滚珠丝杠或直线模组，要求定位精度±0.01mm，频繁启停。

推荐方案：空心轴+胀紧套连接或锥轴+胀套连接。胀紧套的高同心度能确保丝杠回转精度，避免丢步和振动；过载时胀套先打滑，对电机和编码器形成天然保护。

5.2 场景二：机器人关节与灵巧手模组

典型工况：体积小、扭矩密度高、需要多关节协同，对回差和刚性极敏感。

推荐方案：法兰连接。机器人关节通常与伺服电机集成设计，法兰接口可大幅简化机械结构，缩短传动链。宇视嘉机器人灵巧手关节模组即采用一体化法兰接口，将蜗轮蜗杆减速机与微型伺服电缸、编码器高度集成，体积比传统方案缩小约30%。

5.3 场景三：包装机械与食品设备

典型工况：中等负载、频繁换型、清洗维护周期短。

推荐方案：空心轴+胀紧套连接。胀紧套装拆便捷，可在短时间内完成同步带轮的更换；不锈钢材质的胀紧套还能满足食品级设备的卫生要求。

5.4 场景四：重型输送与起重设备

典型工况：重载、连续运转、低启停频次。

推荐方案：实心轴+花键连接或锥轴+胀套连接。花键承载能力强，适合长时间大扭矩输出；锥轴连接在重载下刚性表现更优，可作为高配方案。

5.5 场景五：医疗器械与实验室自动化

典型工况：低噪声、高洁净度、小型化。

推荐方案：锥轴+胀套或法兰连接，配合微型蜗轮蜗杆减速机。宇视嘉的微型滚珠丝杠与微型伺服电缸在这一类场景中大量应用，其蜗轮蜗杆减速机模块采用锥面锁紧结构，运行噪声可控制在55dB以下。

六、安装与调试过程中的关键注意事项

选型只是第一步，安装调试的细节同样决定最终性能。以下五点是工程一线最常见的"坑"。

6.1 清洁度

胀紧套的锥面、法兰端面、键槽内不允许有任何杂质。一颗0.1mm的金属屑就可能导致对中偏差超标。安装前建议用无纺布蘸异丙醇擦拭，必要时使用洁净室环境。

6.2 预紧力

胀紧套和法兰的螺栓必须按对角顺序分多次拧紧至额定扭矩，单次拧紧到位会导致受力不均。宇视嘉每批次产品均附带预紧力矩表，建议工程师严格按表执行。

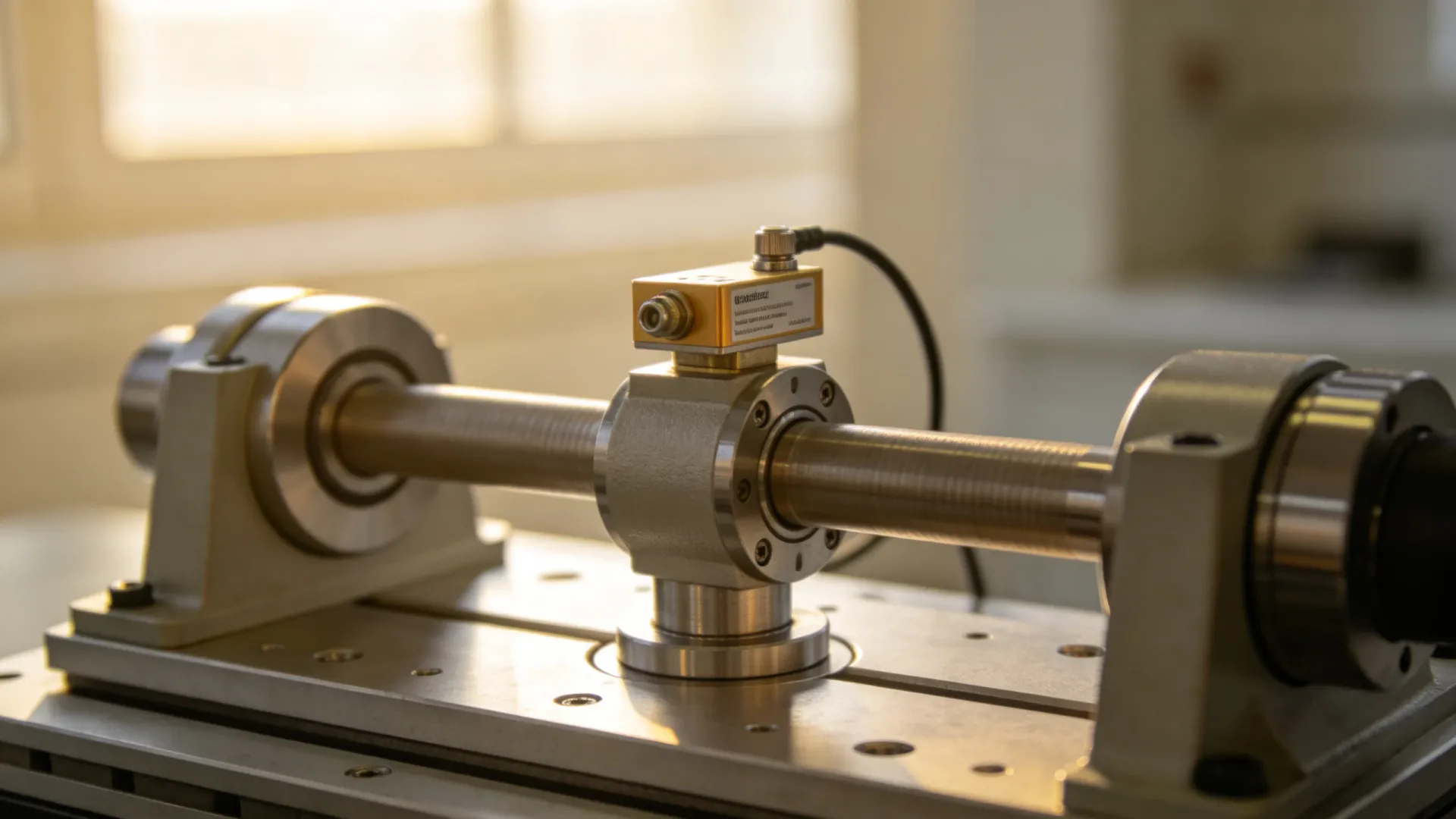

6.3 同轴度与垂直度

使用百分表或激光对中仪检测输出轴与负载轴的同轴度，建议控制在0.03mm以内；垂直度（端面跳动）控制在0.02mm以内。超差会带来轴承温升、振动、噪声问题。

6.4 润滑与防松

胀紧套螺栓建议涂抹二硫化钼或中等强度螺纹胶，防止长期振动下松动。键连接的键槽可涂抹少量润滑脂，便于后期拆装。

6.5 试运行与温升监测

首次试运行建议空载跑30分钟，监测轴承座和壳体温升，正常应低于环境温度+40℃；之后加载跑2小时，确认振动值符合ISO 10816标准。

七、宇视嘉在精密传动领域的全链路优势

作为深耕精密运动控制与核心传动零部件的品牌，宇视嘉的产品矩阵覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组、蜗轮蜗杆减速机六大品类。这种"全链路覆盖"给客户带来的最大价值是：不同零部件之间的接口可以预先定义，调试时间被显著压缩。

以蜗轮蜗杆减速机为例，宇视嘉提供的输出轴连接方式涵盖本文提到的全部六类，并可根据客户负载端的特殊接口提供定制化方案。在机器人灵巧手、电动夹爪等高集成度场景中，宇视嘉的减速机模块可直接与微型伺服电缸、行星滚柱丝杠进行法兰对接，省去中间过渡连接件，整体刚性提升约15%~20%。

针对国产替代趋势中"精度不一定输进口"的认知变化，宇视嘉通过精密磨削工艺和100%全检流程，把锥轴连接的对中精度稳定控制在0.005mm以内，与国际一线品牌处于同一水平。同时，宇视嘉常规型号备有大量库存，交付周期相比进口品牌缩短约60%，可有效缓解项目等件压力。

八、常见问题答疑

8.1 问：能不能把平键连接改成胀紧套连接？

答：可以，但需要确认两点：第一，配套件轴径是否能与空心轴内孔匹配；第二，扭矩等级是否达标。宇视嘉可提供免费接口评估，帮助客户完成改造。

8.2 问：法兰连接会不会增加整机长度？

答：会略有增加，但相比键连接省去键槽长度，整体轴向尺寸可能反而更短。法兰连接的真正价值在于刚性提升和装拆效率，不能简单用长度衡量。

8.3 问：锥轴连接的胀套多久需要复紧？

答：在无明显过载和振动的工况下，每6~12个月复紧一次即可；高负载或高振动工况建议每3个月复紧。复紧时使用扭力扳手按额定值执行。

8.4 问：宇视嘉是否支持定制非标接口？

答：支持。宇视嘉的蜗轮蜗杆减速机接口库覆盖IEC、NEMA、JIS、GB等标准，同时接受客户提供的非标法兰、空心轴、锥轴图纸定制，最小起订量灵活。

九、如何联系宇视嘉获取选型支持

如果您正在为蜗轮蜗杆减速机的输出轴连接方式选型发愁，或者希望对现有方案进行优化，建议提供以下信息给宇视嘉技术团队：负载类型、额定扭矩、转速、对中精度要求、轴向力/径向力、装拆频次、环境工况。技术团队可在24小时内给出包含接口图、预紧力矩表、推荐型号在内的完整选型方案，并可申请样品测试。

在精密传动这条"差一毫米都不行"的赛道上，把输出轴连接方式选对，往往比把电机功率选大更能解决问题。一个传动件能不能真正派上用场，从来不是参数多漂亮，而是设备验收那一刻它能不能稳定跑下来。
