蜗轮蜗杆减速机选型必看这4个核心指标

蜗轮蜗杆减速机选型必看这4个核心指标

"这个设备用2:1还是5:1的减速比？""效率标称90%，实际能跑多久不掉速？""背隙0.5度够不够用？"在蜗轮蜗杆减速机选型这件事上，很多工程师踩过的坑比想象中还多——不是买回来的减速机扭矩不够，就是用着用着效率衰减得厉害，严重的还要返工重来。选错一台减速机，不仅仅是成本浪费，更可能导致整个传动系统重新设计。

宇视嘉作为深耕精密传动领域多年的国产品牌，在蜗轮蜗杆减速机这一品类上积累了大量实际应用经验。今天这篇文章，就从四个最关键的选型指标出发，帮你把"蜗轮蜗杆减速机选型"这件事从糊涂账变成明白账。

一、为什么蜗轮蜗杆减速机的选型不能将就？

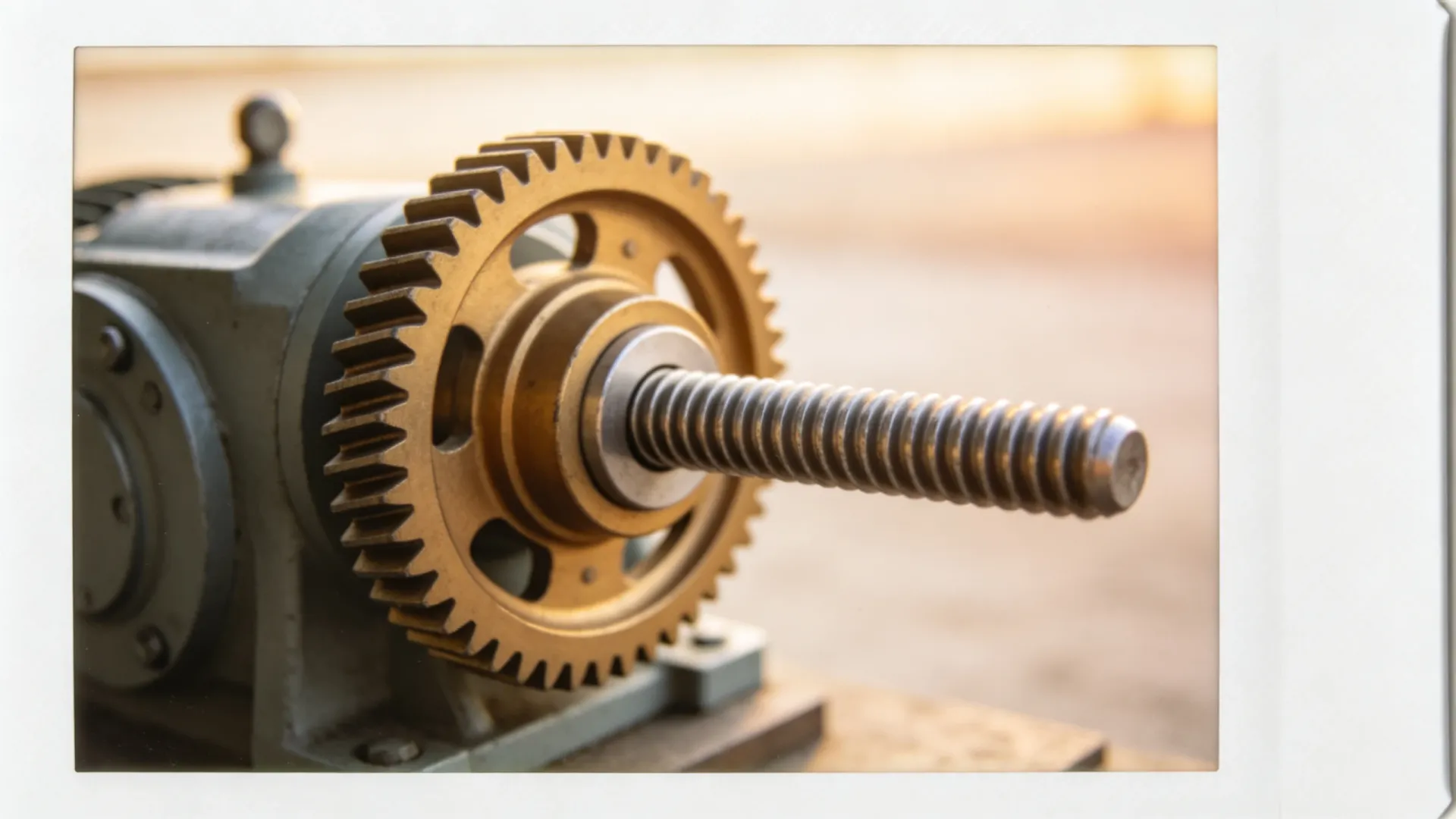

蜗轮蜗杆减速机的工作原理，说白了就是利用蜗杆带动蜗轮做减速运动。蜗杆像是螺旋，蜗轮像是齿轮，两者咬合形成自锁结构。这种结构天然具备两大优势：一是传动比大，一级减速就能实现很大的速比；二是自锁性能好，在断电状态下能防止负载倒转。

但问题也出在这里——正因为蜗轮蜗杆的接触面比较大，摩擦损失也相对较高。如果选型时不把效率、扭矩、精度这些指标掰开了揉碎了看，很容易就会出现"理论参数够用，实际跑起来拉胯"的情况。

1.1 蜗轮蜗杆减速机的主要应用场景

在实际项目中，蜗轮蜗杆减速机最常见的应用场景包括：自动化设备的间歇运动机构、包装机械的转位机构、数控机床的刀架分度、输送线的转弯改向、以及各类需要大减速比且要求自锁的传动场合。

宇视嘉的蜗轮蜗杆减速机系列产品，目前主要面向工业自动化、机器人关节配套、精密仪器传动等对精度和稳定性有较高要求的领域。根据不同应用场景的负载特性和速度要求，选型的侧重点也会有所不同。

1.2 选错减速机会有什么后果？

选型失误的代价是实实在在的。扭矩不够的直接后果是减速机齿轮磨损加剧、寿命大幅缩短；效率标定不准确会导致电机选型偏小，系统跑不起来；背隙过大则在需要精确定位的场景下造成累积误差。

更麻烦的是，这些问题往往在使用一段时间后才暴露出来，到那时候设备已经整机集成完毕，整改成本就高了。所以在最初选型阶段就把核心指标吃透，绝对是性价比最高的事情。

二、核心指标一：减速比——决定输出转速的关键

减速比是蜗轮蜗杆减速机选型时第一个要确定的参数。它表示输入轴转数与输出轴转数的比值，比如10:1的减速比，意味着输入端转10圈，输出端才转1圈。

2.1 如何确定需要的减速比？

减速比的选择取决于两个因素：一是电机或驱动端的额定转速，二是负载端需要的输出转速。计算公式很简单：减速比 = 电机转速 ÷ 所需输出转速。

举个例子，如果电机额定转速是1400转/分钟，而负载需要35转/分钟的输出转速，那减速比就是1400÷35=40:1。但这里要注意，蜗轮蜗杆减速机的减速比不是任意的，它受到蜗杆头数和蜗轮齿数的约束。

单头蜗杆（蜗杆只有一条螺旋线）的减速比范围通常在5:1到70:1之间；双头蜗杆可以做到7:1到100:1；多头蜗杆则能实现更大的速比范围。在宇视嘉的产品系列中，标准减速比覆盖了从5:1到80:1的常用范围，特殊规格也可以定制。

2.2 减速比越大越好吗？

不是的。减速比越大，输出转速越低，但同时对蜗轮蜗杆的加工精度和材质要求也越高。而且大减速比往往意味着更大的蜗轮蜗杆尺寸，这在空间受限的应用中可能造成安装困难。

选减速比的核心原则是：在满足输出转速要求的前提下，选择尽可能小的减速比。这样既能降低制造成本，也能减少不必要的精度损失。

三、核心指标二：额定扭矩与负载能力

扭矩是蜗轮蜗杆减速机最核心的性能指标。它决定了减速机能够驱动多大负载的能力。选型时必须确保减速机的额定扭矩大于等于负载所需扭矩，并且留有一定的安全裕量。

3.1 额定扭矩怎么计算？

负载扭矩的计算需要考虑多个因素：负载重量、运动方式（水平还是垂直）、摩擦系数、加减速要求等。对于常见的旋转负载，扭矩计算公式是：扭矩 = 力 × 力臂。

假设一个转盘负载重200公斤，转盘直径0.5米，摩擦系数0.1，水平旋转。那么需要的扭矩大致是200×9.8×0.25×0.1=49N·m。如果还要考虑启停冲击，安全系数取1.5到2，那选型时至少要保证减速机的额定扭矩在100N·m以上。

3.2 宇视嘉蜗轮蜗杆减速机的扭矩覆盖

在宇视嘉的产品线中，蜗轮蜗杆减速机的额定扭矩覆盖了从几牛米到几百牛米的范围，能够满足从小型自动化设备到中型工业机械的不同需求。

在选型时，宇视嘉的技术团队会根据客户提供的负载参数进行详细的扭矩核算，而不是简单地对照样本选型。这种做法帮助很多客户避免了因为负载计算不准确导致的选型失误。

3.3 注意峰值扭矩与连续扭矩的区别

很多工程师在看规格书的时候容易忽略一个关键点：额定扭矩通常指的是连续工作扭矩，而减速机往往能承受短时的峰值扭矩，这个值可能是额定扭矩的2到3倍，但持续时间不能超过规定值。

如果负载存在冲击或间歇性的大扭矩需求，一定要确认峰值扭矩不超过减速机的允许值，否则会严重缩短减速机的使用寿命。

四、核心指标三：传动效率——直接影响系统能耗

蜗轮蜗杆减速机的传动效率，是很多人容易忽视但实际上非常关键的一个指标。效率越低，意味着电机需要输出更多的功率来驱动同样的负载，电费也跟着涨。

4.1 蜗轮蜗杆的效率是怎么算的？

蜗轮蜗杆传动的效率主要取决于蜗杆的导程角和蜗轮蜗杆的摩擦系数。导程角越大，效率越高；摩擦系数越大，效率越低。这也是为什么自锁型蜗轮蜗杆（导程角小于摩擦角）虽然能自锁，但效率往往只有30%到50%。

对于不自锁的蜗轮蜗杆减速机，效率可以达到60%到85%左右。具体数值取决于蜗杆的头数、导程角大小、以及蜗轮蜗杆的加工精度和润滑状态。

4.2 效率对电机选型的影响

假设一个负载需要100W的有效功率，如果减速机效率是50%，那么电机端需要输出200W才能满足要求；如果效率提升到80%，电机端只需要125W就够用了。

这在长期运行的设备上差异非常明显。一年下来省下的电费，可能比减速机本身的价差还多。所以选型时不能只看减速机的价格，还要把效率带来的长期能耗算进去。

4.3 宇视嘉在效率方面的优化

宇视嘉的蜗轮蜗杆减速机通过优化蜗杆导程角设计、选用低摩擦系数的青铜材质蜗轮、以及改进润滑结构等方式，在保证自锁性能的前提下尽可能提升传动效率。具体效率参数可以在选型时向技术团队索取实测数据，而不是只看理论值。

五、核心指标四：精度与背隙——决定定位准确性的关键

对于需要精确控制位置的应用，精度和背隙是必须重点关注的指标。背隙是指蜗轮蜗杆传动中，从动轮（蜗轮）在改变转向时存在的滞后角度。

5.1 背隙是怎么产生的？

蜗轮蜗杆减速机的背隙主要来自三个方面：蜗轮蜗杆的啮合间隙、轴承间隙、以及箱体变形。在实际运转中，这些间隙叠加在一起，就形成了整体的回差。

背隙的单位通常用弧分（arcmin）表示。1弧分等于1度的1/60。在精密定位场合，背隙过大会导致位置超调、重复定位精度下降等问题。

5.2 不同应用场景的背隙要求

对于普通的传输类应用，背隙要求相对宽松，10到20弧分通常可以接受；但对于机器人关节、精密分度、自动化装配等应用，背隙往往要求控制在5弧分以内；极少数超精密场合，甚至要求1弧分以下的背隙。

宇视嘉的蜗轮蜗杆减速机产品系列中，标准品的背隙控制在10弧分以内，经过预紧调整的高精度版本可以做到5弧分以内，特殊定制版本可以根据客户要求进一步优化。

5.3 背隙能不能消除？

严格来说，背隙是不可能完全消除的，但可以通过一些方式来减小或补偿。常见的做法包括：蜗轮蜗杆双面啮合预紧、使用柔性蜗轮材料来吸收间隙、以及在控制系统层面做背隙补偿。

对于背隙要求特别高的应用，建议在选型阶段就与减速机供应商沟通清楚，由供应商提供针对性的方案调整，比后期自己改要靠谱得多。

六、选型实战：一张表格帮你理清思路

把四个核心指标放在一起对比，更容易理清选型思路。下面这张表格汇总了各指标的关键信息和选型建议：

七、写在最后：选型这件事，沟通比猜测更重要

蜗轮蜗杆减速机的选型，说复杂也复杂，说简单也简单。复杂是因为涉及到机械设计、动力学、材料学等多个领域的知识；简单是因为只要把减速比、扭矩、效率、精度这四个核心指标吃透，大部分选型问题都能迎刃而解。

当然，实际项目中的情况往往比理论计算更复杂。负载特性是不是完全清楚？工作节拍有没有留余量？安装空间够不够？这些细节都可能影响最终选型的成败。

宇视嘉的技术团队在日常工作中，遇到过太多客户自己选型出了问题、最后还是靠技术沟通才找到正确方案的情况。所以如果你在选型过程中有任何疑问，建议直接联系宇视嘉的技术支持，把具体参数和工况说清楚，比自己对着样本琢磨要高效得多。

精密传动的选型从来不是一件可以"将就"的事，选对了，事半功倍；选错了，代价是实实在在的时间和经济成本。希望这篇文章能帮助你在下次选型时，少走一些弯路。
