在工业自动化生产线上，一台连续运行三年的包装设备突然停机，排查结果显示蜗轮蜗杆减速机磨损严重导致精度丧失；在精密医疗设备中，关节驱动单元在关键手术环节出现微小抖动，追根溯源竟是减速机回差过大引发的一系列连锁反应。这些真实案例揭示了一个行业痛点：蜗轮蜗杆减速机的可靠性，往往决定了整套传动系统的性能上限。然而，市场上同类产品外观相似、价格悬殊，可靠性表现却天差地别。背后的技术逻辑，究竟隐藏着怎样的设计密码？本文将深入解析高可靠性蜗轮蜗杆减速机从材料选型到工艺控制的完整技术链条。

一、蜗轮蜗杆传动的基本原理与可靠性瓶颈

蜗轮蜗杆减速机之所以在精密传动领域占据重要地位，源于其独特的传动特性：蜗杆为主动件时，传动比范围大、结构紧凑、噪音低，且具有自锁功能。单级减速比可达5至87，双级更可达到3000以上。这种高减速比特性使其成为自动化设备、半导体设备、医疗机器人等场景的理想选择。

然而，蜗轮蜗杆传动也存在着固有的可靠性瓶颈。滑动摩擦占主导的啮合方式，导致接触应力集中、发热严重、磨损较快；此外，蜗轮齿面硬度相对较低，在冲击载荷下容易产生塑性变形。宇视嘉技术团队在长期实践中发现，国内相当数量的蜗轮蜗杆减速机失效案例，根源并非设计原理缺陷，而是制造工艺和材料控制不当。

1.1 常见失效模式分析

对蜗轮蜗杆减速机失效案例进行统计分类，主要失效模式包括：齿面磨损占比约45%，蜗杆轴承损坏占比约25%，蜗轮轮齿断裂占比约15%，壳体变形或密封失效占比约15%。每一种失效模式背后，都对应着设计或工艺环节的某个薄弱点。

二、材料选择：可靠性设计的第一道防线

材料是机械零件的性能根基。蜗轮蜗杆减速机中，蜗杆和蜗轮的材质搭配直接决定了传动效率、承载能力和使用寿命。

2.1 蜗杆材料的技术要求

蜗杆通常需要具备高硬度、高强度和良好的耐磨性。目前行业主流采用渗碳钢或氮化钢作为蜗杆材料。20CrMnTi经渗碳淬火处理后，表面硬度可达HRC58-62，心部保持良好的韧性，是中低负载场景的经济选择；而38CrMoAlA经氮化处理后，表面硬度可达HV900-1000，且变形量小、精度保持性好，更适合高精度要求场合。

宇视嘉在蜗杆选材上坚持一个原则：根据实际工况匹配材料等级，避免过度设计造成成本浪费，也防止材料降级导致早期失效。例如，针对自动化产线上频繁启停的工况，优先选用疲劳强度更高的材料；而对于低负载、连续运行的场景，则可选用综合性能适中的材料以优化成本。

2.2 蜗轮材料的合理搭配

蜗轮通常采用青铜或黄铜作为齿圈材料。常用牌号包括ZCuSn10Pb1（10-1锡青铜）、ZCuSn5Pb5Zn5（5-5-5锡青铜）以及ZCuAl9Fe4Ni4Mn2（铝青铜）。锡青铜具有优异的减摩性和跑合性能，是高精度减速机的首选；铝青铜则成本较低、强度更高，适合重载低速场合。

需要特别指出的是，蜗轮齿冠与轮毂的连接方式同样影响可靠性。对于直径较大的蜗轮，采用过盈配合加键连接的方式可靠性最高；而对于微型蜗轮（模数小于0.8），则建议采用整体铸造或粉末冶金工艺，避免焊接应力导致的变形。

2.3 蜗轮蜗杆材料对照表

三、热处理工艺：决定性能的关键工序

即使选用相同的材料，热处理工艺的差异也会导致零件性能出现显著分化。高可靠性蜗轮蜗杆减速机的热处理，通常包含预处理、最终热处理和稳定化处理三个阶段。

3.1 蜗杆的热处理工艺路线

宇视嘉技术规范中，蜗杆热处理遵循以下工艺路线：首先进行正火或调质预处理，消除毛坯轧制应力、细化组织；随后进行渗碳（或氮化）处理，在表面形成高硬度层；最后通过低温回火消除淬火应力、稳定尺寸。

其中，渗碳层深度是核心控制参数。渗碳层过浅，表面硬度高但承载能力不足，容易产生剥落；渗碳层过深，则心部硬度偏低、脆性增大。经验公式表明，渗碳层深度应控制在蜗杆模数的0.2-0.3倍。以模数2mm的蜗杆为例，渗碳层深度应为0.4-0.6mm。

3.2 蜗轮的热处理考量

对于锡青铜蜗轮，通常不需要热处理，但需要进行充分的自然时效或人工时效处理，以消除铸造应力、保证尺寸稳定性。而对于铝青铜蜗轮，可通过固溶时效处理提高强度和硬度。

值得强调的是，蜗轮的硬度并非越高越好。过高的硬度会降低材料的加工性能，且脆性增大、抵抗冲击能力下降。宇视嘉在品质管控中发现，部分低价产品为了追求硬度指标，盲目提高浇铸时的冷却速度，导致晶粒粗大、组织疏松，埋下了早期失效的隐患。

3.3 稳定化处理：精度保持的秘诀

热处理后零件内部存在残余应力，在后续加工和服役过程中会逐渐释放，导致尺寸变化。高可靠性蜗轮蜗杆减速机在粗加工后必须进行稳定化处理（也称低温时效）：将零件加热至150-200℃，保温4-8小时后随炉冷却，以消除加工应力。

宇视嘉的生产规范要求，所有蜗杆在精磨前必须经过至少两次稳定化处理。这一工序虽然增加了制造成本和时间周期，但对于保证减速机在长期使用中的精度稳定性至关重要。

四、精密加工：啮合质量的决定性因素

蜗轮蜗杆的加工精度直接决定了传动质量。齿形误差、齿距累积误差、轴线不平行度等加工缺陷，会导致啮合不均匀、局部应力集中、噪音增大等一系列问题。

4.1 蜗杆的车削与磨削

蜗杆加工通常分为车削成形和磨齿精加工两个阶段。车削加工形成蜗杆的基本齿形，需要保证刀具几何参数与蜗杆参数一致，并严格控制螺距累积误差。对于中等精度要求的蜗杆，车削后可直接使用；而高精度蜗杆则需要通过磨削进一步提升齿面质量。

磨削是蜗杆精加工的关键环节。宇视嘉采用蜗杆砂轮磨齿机进行磨削加工，这种方法可以保证蜗杆齿形与蜗轮齿形的精确共轭。磨削参数的选择需要综合考虑材料硬度、砂轮特性和表面质量要求，通常采用小进给量、多次走刀的方式，以获得理想的表面粗糙度（Ra≤0.4μm）。

4.2 蜗轮的加工方法

蜗轮的加工比蜗杆更为复杂。常用的加工方法包括滚齿、剃齿、珩齿和磨齿。

• 滚齿：使用蜗轮滚刀在滚齿机上加工，是最常用的蜗轮加工方法，适用于大批量生产
• 剃齿：在滚齿基础上进行精加工，可提高齿形精度和齿面粗糙度
• 珩齿：使用珩磨轮进行光整加工，适合淬硬蜗轮的精加工
• 磨齿：对于高精度要求的蜗轮，采用成型砂轮磨削，精度最高但效率较低

4.3 装配精度控制

即使零件加工精度达标，装配过程中的误差也会影响最终的传动质量。蜗轮蜗杆减速机的装配精度控制要点包括：蜗杆与蜗轮的轴向位置精度、蜗轮齿面的正确对中、轴承预紧力的合理设定以及端盖密封的可靠性。

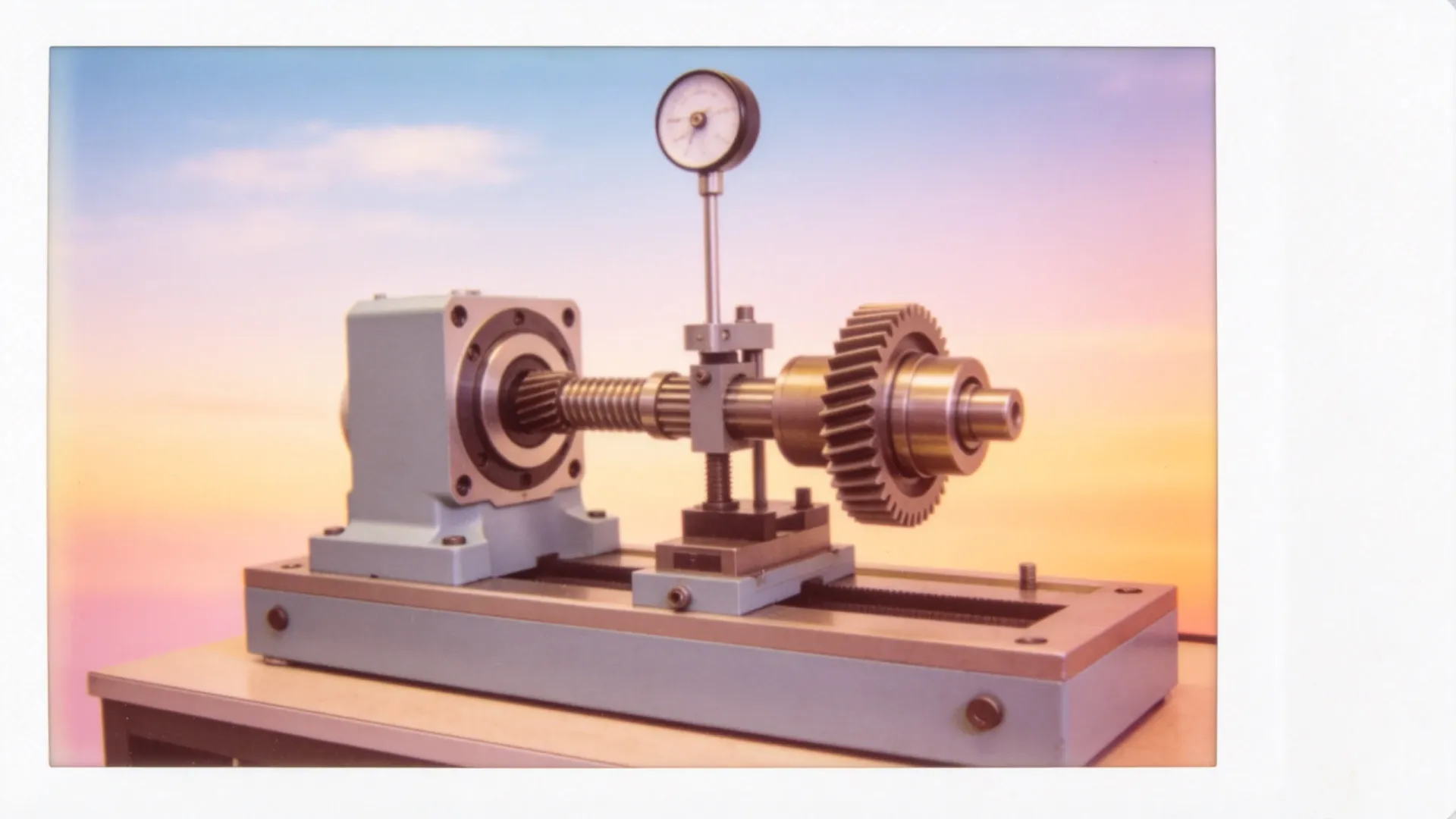

宇视嘉在装配环节采用定位块+百分表的方法检测蜗杆轴线与蜗轮轴线的垂直度和位置度，确保装配误差控制在0.01mm以内。同时，装配过程中对关键扭矩进行监控，防止螺栓拧紧力矩不均导致的壳体变形。

五、润滑与密封：延长寿命的核心保障

蜗轮蜗杆减速机的工作环境中，润滑剂的作用不仅是减少摩擦损耗，还承担着散热、清洁和防锈的多重功能。而密封系统则是阻止润滑剂泄漏、阻止杂质侵入的第一道屏障。

5.1 润滑油脂的选择原则

蜗轮蜗杆减速机通常使用润滑脂润滑，少数大型或高速减速机采用油浴润滑。选择润滑脂时需要考虑以下因素：基础油粘度、稠化剂类型、工作温度范围和负荷能力。

宇视嘉技术手册推荐：中低速、轻中载场合选用2号或3号极压锂基脂；高速或高温场合选用复合磺酸钙基脂或聚脲脂；对于有防水要求的场合，优先选用复合铝基脂。润滑脂的填充量也很关键，一般为减速机内部空间的30%-50%，过多会导致搅拌阻力增大、升温过高，过少则润滑不充分。

5.2 密封结构设计

高可靠性蜗轮蜗杆减速机通常采用多重密封结构：输入端和输出端各设置骨架油封，油封唇口与旋转轴精密贴合；结合面采用O型圈密封；透气孔配置防水透气阀。

骨架油封的选择需要关注以下参数：唇口材料（丁腈橡胶、氟橡胶或聚四氟乙烯）、工作温度范围、耐介质性和使用寿命。宇视嘉在户外应用场景中选用意大利进口氟橡胶骨架油封，耐温范围-30℃至+200℃，可在复杂环境下保持可靠的密封性能。

5.3 润滑维护周期

润滑油脂在使用过程中会逐渐老化失效，需要定期更换。宇视嘉建议的润滑维护周期如下：

六、轴承配置与轴系设计

蜗杆轴通常采用两端固定式轴承配置，以确保蜗杆轴的轴向定位准确、刚度足够。轴承选型时，需要同时考虑径向载荷和轴向载荷的大小、方向以及转速。

6.1 蜗杆轴轴承选型要点

对于承受双向轴向力的蜗杆轴，建议采用角接触球轴承或圆锥滚子轴承成对使用。对于轴向力较小的场合，也可采用深沟球轴承配合止推垫片的简化方案。轴承的预紧力对刚性有显著影响，预紧力过大会增加摩擦阻力，预紧力过小则刚度不足。

宇视嘉在精密系列减速机中采用P4级精密角接触球轴承，通过计算确定最佳预紧力，确保蜗杆在承受额定载荷时轴向位移小于0.02mm。

6.2 蜗轮轴的支撑设计

蜗轮轴的支撑方式相对简单，通常采用深沟球轴承或圆柱滚子轴承。由于蜗轮轴转速较低，轴承寿命一般不是瓶颈，但需要特别关注轴承的配合精度和防尘防水性能。

七、可靠性验证与质量检测

高可靠性蜗轮蜗杆减速机的品质管控贯穿设计、制造和出厂全流程。宇视嘉建立了完善的可靠性验证体系，确保每一台出厂产品都能满足设计寿命要求。

7.1 型式试验项目

新产品开发或设计变更时，需要进行完整的型式试验，包括：

• 空载跑合试验：检验装配质量和噪音水平
• 负载试验：在额定负载下连续运行，监测温升、噪音和振动
• 超载试验：在1.5倍额定负载下短时运行，验证结构强度
• 效率测定：测量不同负载下的传动效率
• 寿命试验：在加速工况下连续运行，验证设计寿命
• 环境试验：高温、低温、潮湿、振动等特殊环境适应性

7.2 出厂检测项目

每台减速机出厂前必须通过的检测项目包括：空载噪音测试、振动测试、密封性测试（浸泡试验）、输出轴端跳动检测以及外观检查。这些检测数据均记录存档，实现产品可追溯。

八、选型建议与使用注意事项

用户在选型蜗轮蜗杆减速机时，除了关注额定功率和输出转速外，还应重点考虑以下因素：

• 使用系数：根据负载性质（冲击、振动、频繁启停）选择合适的使用系数，一般取1.0-1.5
• 安全系数：对可靠性要求高的场合，应选择额定功率高于实际需求的产品
• 环境适应性：高温、低温、潮湿、腐蚀性介质等特殊环境需要专项验证
• 安装方式：法兰安装与底脚安装的刚性不同，影响轴系变形和寿命

使用过程中的注意事项同样关键：避免超过额定负载运行；定期检查润滑状态；注意环境温度变化对粘度的影响；安装时保证轴线同轴度，避免附加应力。

宇视嘉作为深耕精密传动领域的国产品牌，旗下蜗轮蜗杆减速机产品线覆盖从微型精密到中大功率的完整系列，可为自动化设备、医疗设备、机器人等行业提供定制化解决方案。

蜗轮蜗杆减速机的可靠性不是某一个环节的突出表现所能决定的，而是材料、热处理、加工、装配、润滑等多维度因素协同优化的结果。那些在市场上以低价取胜的产品，往往在看不见的环节节省了成本——可能是材料降级、热处理简化，也可能是检测工序的省略。当设备在关键时刻因减速机失效而停机时，这些省下的成本往往以数倍的代价偿还。选型时多关注一下背后的技术细节，也许就能避免一次代价高昂的意外故障。

如果想进一步了解宇视嘉蜗轮蜗杆减速机的技术参数或获取选型支持，欢迎联系我们的技术团队获取专业建议！
