行星滚柱丝杠刚性提升关键技术：从材料选型到工艺管控的全链路深度解析

在精密直线传动领域，行星滚柱丝杠的刚性指标往往直接决定了整套设备能不能"跑得稳、停得准、扛得住"。一个令人深思的现象是：很多设备厂家在选型时把注意力放在额定动载荷和导程精度上，却忽略了刚性这一隐性的"隐性瓶颈"，最终导致设备在长时间运行后出现定位漂移、回程误差放大、极端工况下卡死等问题。宇视嘉在多年深耕行星滚柱丝杠、微型滚珠丝杠等核心传动零部件的过程中发现，刚性提升并不是单一环节的突破，而是材料、热处理、几何设计、制造工艺、装配控制、测试验证六个维度共同作用的结果。本文将从全链路视角，拆解行星滚柱丝杠刚性提升的关键技术要点。

第一章：行星滚柱丝杠刚性的核心定义与影响因素

在讨论如何提升刚性之前，必须先厘清"刚性"这一概念在行星滚柱丝杠系统中的确切含义。刚性并非一个孤立参数，它与载荷、速度、行程、温度、安装方式等多个外部因素相互耦合，是衡量传动系统抵抗弹性变形能力的综合指标。

1.1 轴向刚性的物理定义

轴向刚性是指行星滚柱丝杠在轴向方向上抵抗弹性变形的能力，通常用单位轴向力作用下产生的弹性位移量来表示，单位为N/μm。简单来说，给丝杠施加一定的轴向力，它会产生微小的轴向位移，刚性越高，这个位移量越小。在实际工程中，刚性公式可以表示为：

• 刚性 K = 轴向负载 F / 轴向位移量 δ
• 刚性越高，意味着在相同负载下产生的弹性变形越小
• 刚性越低，则系统在高负载或高加速度工况下更容易出现定位偏差

对于精密机床、机器人关节、半导体设备等应用而言，行星滚柱丝杠的轴向刚性往往需要达到80N/μm以上才能满足高精度定位需求。

1.2 刚性不足的典型表现

在实际使用现场，刚性不足往往会以几种典型的"故障现象"暴露出来。理解这些现象背后的物理根源，有助于在选型阶段就规避风险。

• 定位精度漂移：设备在静止状态下负载发生变化时，位置反馈出现偏移，例如机床在切削力增大时轴向尺寸出现偏差。
• 回程误差放大：反向运动时，由于弹性变形的释放，实际位移与指令位移之间出现较大偏差。
• 动态响应滞后：在高加速度启停场合，刚性不足会让系统响应出现明显滞后，影响节拍精度。
• 振动与噪声加剧：刚性不足导致系统共振点偏移，进而引发振动和噪声问题。

1.3 影响刚性的核心变量

从宇视嘉的技术经验来看，影响行星滚柱丝杠刚性的变量主要分布在五个层级，它们共同决定了丝杠最终的刚性表现：

1. 材料层级：丝杠主轴、滚柱、螺母本体的材料牌号与纯净度
2. 热处理层级：表面硬度、心部硬度、硬化层深度、应力状态
3. 几何层级：螺纹牙型角、接触线长度、滚柱数量、预紧力设定
4. 工艺层级：磨削精度、表面粗糙度、残余应力分布
5. 装配层级：滚柱分组精度、端盖定位精度、润滑状态

第二章：材料选择与热处理：刚性提升的第一道关

刚性提升的第一道关卡，往往不在工艺现场，而在材料实验室。材料决定了丝杠的"基因潜力"，而热处理则决定了这种潜力能被发挥到什么程度。宇视嘉在行星滚柱丝杠和微型滚珠丝杠的研发中，对材料和热处理环节的投入占比通常超过整体研发资源的35%。

2.1 丝杠主轴材料的选择逻辑

丝杠主轴是承受载荷和传递运动的核心部件，其材料直接决定了刚性上限。在选材时需要重点关注三个指标：抗拉强度、疲劳极限和淬透性。

宇视嘉的行星滚柱丝杠主轴通常采用50CrMo4或性能更优的材料，以保证在承受高轴向负载时仍能保持稳定的弹性模量。需要注意的是，材料成本在整根丝杠中的占比可达15%-25%，但它是刚性上限的"地基"。

2.2 滚柱材料的匹配原则

滚柱作为载荷传递的核心元件，其材料选择需要遵循"硬度匹配、心部韧性、尺寸稳定性"三大原则。宇视嘉在批量交付中发现，滚柱材料一旦与主轴材料出现明显失配，会导致接触应力分布不均，进而引发局部塑性变形，最终表现为刚性衰减。

• 接触疲劳寿命：滚柱需要在反复接触应力下保持表面完整性，通常要求硬度达到HRC60以上
• 尺寸稳定性：行星滚柱丝杠的滚柱直径公差通常需要控制在2μm以内，对材料的时效稳定性要求极高
• 可加工性：滚柱的外圆和弧面需要精密磨削，材料的磨削性能直接影响工艺可行性

2.3 热处理工艺对刚性的影响

热处理是让材料潜力转化为实际性能的关键工艺。宇视嘉在行星滚柱丝杠的制造中，热处理环节通常采用以下组合工艺：

1. 正火预处理：消除原材料的内部应力，为后续加工提供稳定的组织基础
2. 渗碳或感应淬火：使表面硬度达到HRC60以上，同时保留心部韧性
3. 深冷处理：将残余奥氏体转变为马氏体，提升尺寸稳定性和刚性
4. 低温回火：消除淬火应力，避免使用过程中的尺寸漂移

特别值得一提的是深冷处理工艺。经过宇视嘉的实测对比，深冷处理后的行星滚柱丝杠主轴，其刚性指标可提升8%-12%，同时耐磨性和尺寸稳定性也得到显著改善。

第三章：几何参数优化与接触应力分布

材料与热处理决定了刚性的"上限"，而几何参数设计则决定了实际刚性能够接近这个上限的程度。行星滚柱丝杠的几何设计是一个多目标优化问题，需要在刚性、寿命、导程精度、制造成本之间找到平衡点。

3.1 螺纹牙型参数的精细化设计

螺纹牙型参数是影响接触刚性的"第一变量"。宇视嘉在多年的工程实践中发现，牙型角、牙型高、接触线长度等参数的微小调整，都会带来刚性的显著变化。

• 牙型角优化：传统设计采用对称牙型，但宇视嘉在部分高刚性产品中采用非对称牙型，使载荷传递更接近"压应力"而非"剪应力"分布，刚性可提升10%-15%
• 牙型高设计：增加牙型高可以扩大接触面积，但同时会增加摩擦扭矩，需要综合权衡
• 接触线长度：通过优化滚柱弧面母线形状，可以显著增加有效接触线长度，提升接触刚性

3.2 滚柱数量与负载分布

行星滚柱丝杠的核心优势之一就是多滚柱承载结构。在相同主轴直径下，滚柱数量越多，单个滚柱承受的载荷越小，整体刚性表现也越好。但滚柱数量的增加并非线性关系。

宇视嘉在批量交付的高刚性产品中，8个滚柱方案是性价比最高的配置；但对于机器人关节模组、航空航天等极端应用场景，会采用10-12滚柱的高刚性方案。

3.3 预紧力的合理设定

预紧力是影响行星滚柱丝杠刚性的"双刃剑"。预紧力过小，系统接触不充分，刚性无法达到设计指标；预紧力过大，则会加速磨损、降低寿命。宇视嘉的工程经验表明，最佳预紧力通常设定在额定动载荷的5%-8%区间。

• 轻预紧：适用于高速、轻载、寿命优先的应用
• 中预紧：综合性能最优，适用于大多数精密传动场景
• 重预紧：适用于高刚性、低速、重载场合，但需要配套的强制冷却措施

第四章：制造工艺与精度等级：从"能造"到"造精"

再好的材料与设计，如果没有扎实的制造工艺作为支撑，最终产品的刚性指标都会大打折扣。宇视嘉在行星滚柱丝杠的生产中，建立了完整的工艺管控体系，确保每一根丝杠都能达到设计刚性指标。

4.1 磨削工艺与表面完整性

磨削是行星滚柱丝杠制造中精度要求最高的工序。表面完整性不仅影响配合精度，更直接影响接触刚性。宇视嘉采用以下磨削工艺组合：

1. 粗磨阶段：快速去除热处理后的形位误差，为精磨留出均匀余量
2. 精磨阶段：采用高精度数控磨床，保证螺纹中径跳动公差在3μm以内
3. 超精磨阶段：针对C7级及以上精度产品，进行表面超精加工
4. 表面强化处理：通过微喷丸或抛光技术，提升表面压应力状态

4.2 装配工艺对刚性的影响

装配工艺是"细节决定刚性"的最直接体现。宇视嘉在行星滚柱丝杠的装配环节，建立了以下关键控制点：

• 滚柱分组配对：所有滚柱按照直径公差分成3-5个组别，确保同一丝杠内的滚柱直径极差控制在1μm以内
• 端盖定位精度：通过精密工装保证端盖与螺母本体的同轴度，避免滚柱受力不均
• 预紧力精确施加：采用扭矩控制+角度控制+轴向力测量的"三段式"预紧工艺
• 清洁度控制：装配环境达到万级以上洁净度，避免微小颗粒进入滚道

4.3 宇视嘉的工艺管控要点

作为行星滚柱丝杠、微型滚珠丝杠、微型伺服电缸的核心供应商，宇视嘉在工艺管控上引入了汽车行业IATF 16949质量体系的核心思路。每根丝杠从材料入库到成品出厂，需要经过47道检测工序，其中与刚性直接相关的检测点有12个。这种"过度"检测带来的直接好处是：批量产品的刚性CPK值稳定在1.67以上，远超行业平均水平。

第五章：刚性测试方法与验证标准

刚性测试是连接设计与应用的"最后一公里"。如果测试方法不科学，再优秀的刚性设计也无法在客户端得到验证。宇视嘉建立了完整的刚性测试体系，覆盖静态、动态、全寿命三个维度。

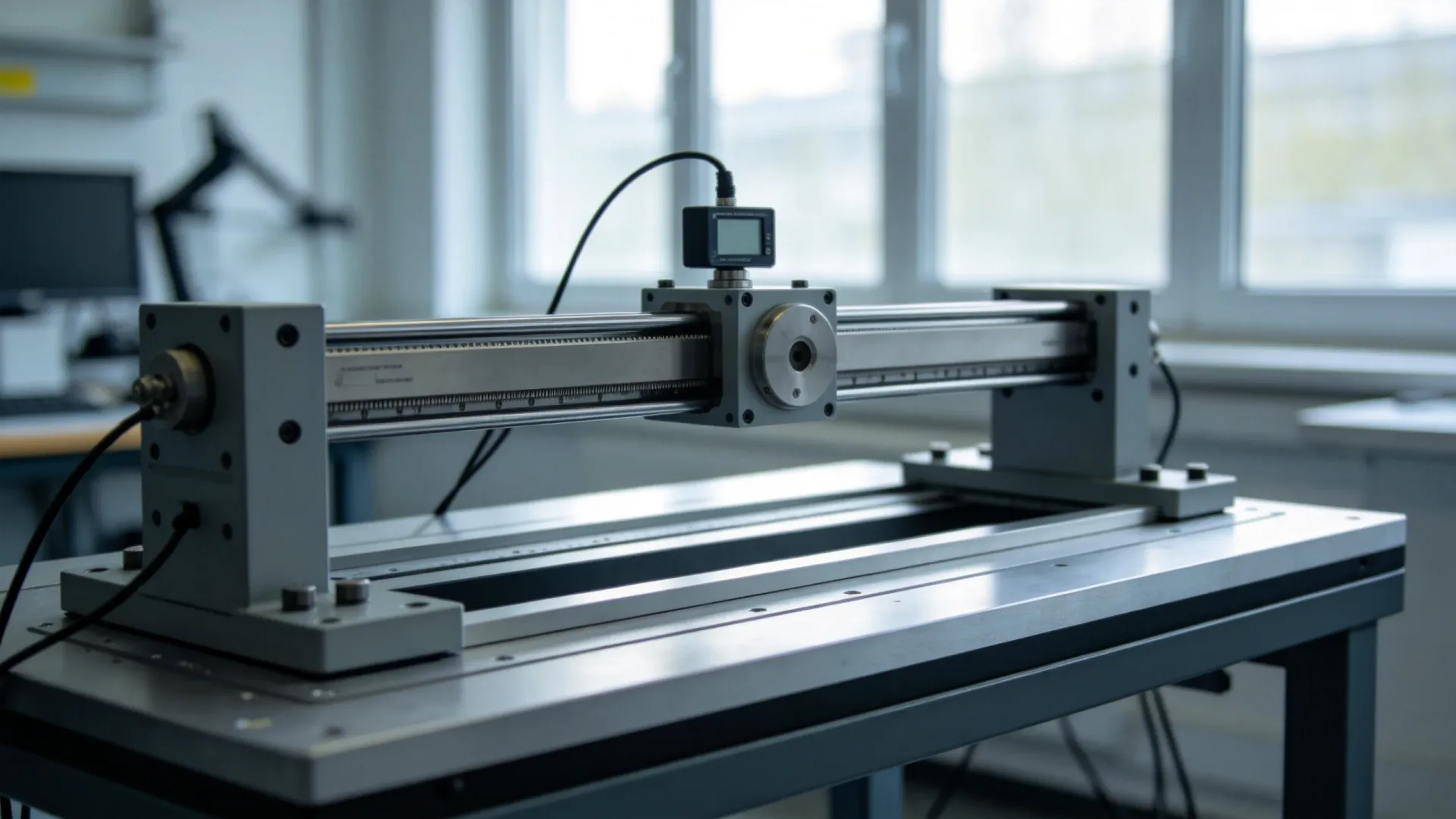

5.1 静态轴向刚性测试

静态刚性测试是评估行星滚柱丝杠刚性的基础测试方法。在标准测试中，对丝杠施加递增的轴向载荷，同时测量对应的轴向位移量，通过线性回归得出刚性值。

5.2 动态刚性评估

静态刚性只能反映"静止状态"下的表现，而实际设备往往工作在交变载荷工况下。宇视嘉针对高端应用场景，引入动态刚性测试系统，模拟正弦波、方波、随机振动等工况下的刚性表现。

• 频响分析：通过扫频测试，绘制系统频响曲线，识别共振点
• 交变载荷测试：在100万次循环载荷下监测刚性衰减率
• 温升测试：记录不同速度下的温升曲线，建立刚性与温度的关联模型

5.3 宇视嘉的出厂测试流程

每一根宇视嘉出品的行星滚柱丝杠，在出厂前都需要通过以下测试流程：外观与尺寸检验 → 静态刚性测试 → 空载扭矩测试 → 预紧力验证 → 噪声振动测试 → 满行程精度测试 → 合格证与检测报告出具。这一流程的严格执行，确保了每一根丝杠都能在客户端稳定发挥设计刚性。

第六章：选型实战——刚性指标如何匹配应用场景

理解了刚性提升的技术原理后，最终还是要回到选型实战。不同的应用场景对刚性的需求差异巨大，盲目追求"最高刚性"往往会导致成本浪费，而刚性选型不足又会让设备埋下隐患。宇视嘉在多年的客户服务中，总结出一套科学的选型方法论。

6.1 不同行业对刚性的差异化需求

下表列出了宇视嘉在不同行业积累的选型经验数据，这些数据直接来自数百个实际项目的反馈：

6.2 刚性-寿命-成本的三角平衡

刚性、寿命、成本三者之间存在复杂的非线性关系。盲目追求高刚性会导致成本急剧上升，而忽视刚性又会牺牲寿命和精度。宇视嘉的选型决策树可以帮助用户在三者之间找到最优平衡点：

1. 第一步：明确设备的关键指标优先级——精度优先还是寿命优先？
2. 第二步：测算实际工作轴向负载，包括静态负载、动态负载、冲击负载
3. 第三步：根据行程和加速度要求计算最大所需刚性
4. 第四步：在预算约束下选择性价比最高的方案
5. 第五步：与宇视嘉技术团队确认选型，并申请样品测试

6.3 宇视嘉选型支持流程

为了帮助客户做出最优选型决策，宇视嘉提供以下技术支持流程：

• 提供《行星滚柱丝杠选型手册》电子版，包含完整规格表和选型工具
• 免费提供技术咨询，由资深工程师协助完成选型计算
• 标准样品7天内交付，特殊规格15天内交付
• 提供样品测试跟踪服务，根据实际测试数据优化方案
• 批量订单提供工况适配优化建议

总结：刚性提升是一项系统工程，而非单一参数的优化

行星滚柱丝杠的刚性提升，本质上是一项贯穿材料、热处理、几何设计、制造工艺、装配控制、测试验证的全链路工程。任何单一环节的突破都难以带来刚性的质变，只有六个维度协同发力，才能让行星滚柱丝杠在精密传动领域发挥出真正的价值。宇视嘉在过去多年的实践中，将这六个维度的技术积累沉淀为标准化的研发流程，让每一根出厂的丝杠都能在客户端"稳定跑下来"。

如果您的设备正在经历定位漂移、回程误差、刚性不足等困扰，或者希望从选型阶段就规避这些风险，不妨直接联系宇视嘉技术团队，我们将根据您的具体工况提供从选型计算到样品测试的全流程支持，让刚性不再成为设备精度的瓶颈。
