行星滚柱丝杠和滚珠丝杠选哪个？看这篇就够了

选型工程师最头疼的时刻，往往不是找不到方案，而是方案太多、无从下手。尤其在直线传动领域，行星滚柱丝杠和滚珠丝杠究竟该怎么选？两者看起来都能做精密直线运动，但背后的传动原理、适用场景和选型逻辑完全不同。选错了，设备轻则效率打折，重则整机返工。今天这篇文章，用一张表 + 两类场景 + 三个判断维度，把两种丝杠的核心差异和选型原则一次性讲清楚。不管你是做工业机器人关节、医疗设备还是自动化装配线，看完就知道该怎么选。

一、先搞懂两种丝杠的本质区别

很多工程师在选型时会陷入一个误区：只看额定负载和精度等级，忽略了最根本的传动原理差异。实际上，行星滚柱丝杠和滚珠丝杠在结构上的不同，决定了它们在性能表现和应用适配上的根本分歧。

1.1 滚珠丝杠：滚珠循环的精密传递

滚珠丝杠的传动依靠螺母内部循环滚珠在丝杆螺纹槽中滚动。其结构特点包括螺母与丝杆间通过滚珠点接触传递运动，滚珠在循环通道中不断滚动返回，接触刚度相对较低。在高转速场景下表现优异，传动效率可达90%以上，定位精度容易实现微米级控制。然而，由于滚珠与螺纹槽的接触面积有限，承载能力和抗冲击性能成为其短板。此外，滚珠丝杠依赖精密研磨或轧制工艺，制造成本与精度等级直接挂钩。

宇视嘉技术团队在长期客户支持中发现，很多工程师在初次选型时会本能地倾向于滚珠丝杠，主要原因是认知度高、市场供应充足、选型资料丰富。但当设备需要频繁启停或承受冲击载荷时，滚珠丝杠的局限性就会暴露出来。

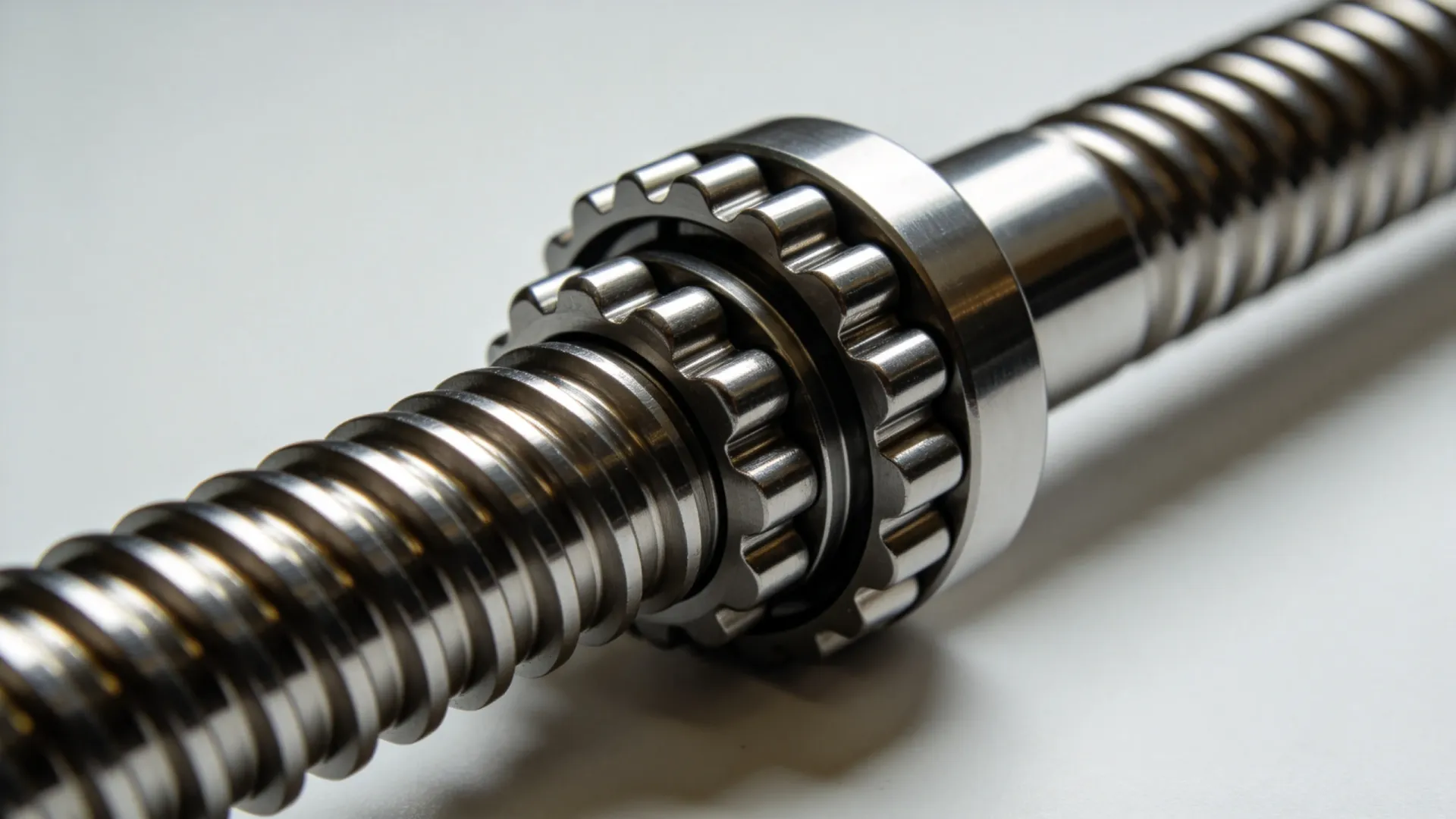

1.2 行星滚柱丝杠：多接触点的高承载传动

行星滚柱丝杠的传动结构与滚珠丝杠有本质区别。其核心在于丝杆外围设置多个沿圆周均匀分布的行星滚柱，螺母与丝杆的传动通过这些滚柱的滚动实现。关键差异在于：接触方式从点接触升级为线接触甚至面接触，接触点数量大幅增加。这种结构带来的直接优势是承载能力数倍提升——相同规格下，行星滚柱丝杠的额定动载荷可达滚珠丝杠的3到5倍。

更重要的是，行星滚柱丝杠在刚性表现上优势突出。宇视嘉实验室测试数据显示，同等规格的行星滚柱丝杠在承受径向载荷时的变形量比滚珠丝杠低40%以上。此外，行星滚柱丝杠的运动平稳性更好，噪音更低，特别适合需要长时间连续运行且对噪声敏感的应用场景。

二、性能对比：一张表看清关键差异

为了帮助工程师快速对比两种丝杠的核心性能指标，宇视嘉技术团队整理了以下对比表。需要说明的是，下表中的性能对比基于相同规格尺寸的理论参考值，实际选型时还需结合具体工况进行校核。

从这张表可以看出，两种丝杠并没有绝对的优劣之分。滚珠丝杠在高转速、高精度、成本敏感的应用中依然是主力选择；而行星滚柱丝杠在重载、高刚度、长寿命、抗冲击等场景下具有不可替代的优势。

三、选型场景分析：你的设备适合哪一种？

了解了两种丝杠的性能差异，接下来要解决的核心问题是：什么样的设备应该选滚珠丝杠，什么样的场景又该优先考虑行星滚珠丝杠？宇视嘉根据多年客户服务经验，总结了以下选型判断框架。

3.1 优先选滚珠丝杠的场景

第一类是高速轻载场景。当设备运行转速超过3000转每分钟，且轴向载荷在额定载荷的50%以下时，滚珠丝杠的效率优势可以得到充分发挥。比如激光切割机的送料机构、3C产品组装线的快速抓取单元、印刷设备的精准送纸机构等。

第二类是精密定位场景。当定位精度要求达到微米级甚至更高，且运行速度要求较高时，滚珠丝杠的精度稳定性更有保障。典型应用包括PCB钻孔机、晶圆检测设备、高精度测量仪器等。

第三类是预算敏感项目。滚珠丝杠产业链成熟，国内外供应商众多，价格竞争充分。在满足性能要求的前提下，滚珠丝杠的采购成本和替换成本通常更低。

宇视嘉在服务某半导体设备厂商时，工程师最初提出用行星滚柱丝杠做晶圆搬运机构。但经过工况分析后发现，实际载荷仅需额定载荷的30%，运行速度却要求达到每秒1.5米，定位精度需要控制在±5微米以内。这种高速精密场景下，滚珠丝杠是更合理的选择。最终宇视嘉为客户推荐了微型滚珠丝杠方案，既满足精度和速度要求，又控制了综合成本。

3.2 优先选行星滚柱丝杠的场景

第一类是重载高刚度场景。当轴向载荷超过滚珠丝杠额定载荷的70%，或者需要承受较大的径向载荷和倾覆力矩时，行星滚柱丝杠几乎是唯一可靠的选择。典型应用包括大型数控机床的进给机构、重型液压设备的伺服控制、航空航天地面设备的精密定位等。

第二类是冲击载荷场景。设备在启停过程中会产生较大的冲击载荷，或者工作过程中存在振动和冲击——这类工况对滚珠丝杠的寿命和可靠性是严峻考验。行星滚柱丝杠凭借多点接触和更大的接触面积，能够有效分散冲击能量，保持稳定的传动性能。工业机器人关节、医疗手术机器人关节、重型锻造设备等都属于这类场景。

第三类是对寿命和可靠性要求极高的场景。有些设备需要7×24小时连续运行，停机维护成本极高。这种情况下，行星滚柱丝杠更长的维护周期和更稳定的性能表现能够显著降低全生命周期成本。

宇视嘉技术团队曾服务过一家做动力电池卷绕机的客户。客户反映使用某进口品牌滚珠丝杠后，每三个月就要停机检修一次，滚珠磨损严重，更换成本高昂。宇视嘉工程师现场诊断后发现，卷绕机在高速卷取时产生的冲击载荷远超滚珠丝杠的设计工况。为客户改用行星滚柱丝杠方案后，设备连续运行超过一年未出现传动性能衰减，直接验证了行星滚柱丝杠在重载冲击场景下的可靠性优势。

四、国产替代视角：行星滚柱丝杠的供应链现状

谈选型不能脱离供应现状。长期以来，高端行星滚柱丝杠市场被欧洲和日本品牌垄断，交货周期动辄12到16周，定制化需求响应慢，备件更换周期长。这对于国内设备厂商来说，始终是供应链安全的一处隐患。

近年来，以宇视嘉为代表的国产精密传动厂商在行星滚柱丝杠领域持续投入，国产化进程明显加速。宇视嘉现已形成覆盖标准品和非标定制两大体系的行星滚柱丝杠产品矩阵，额定载荷从10千牛到500千牛，行程规格从100毫米到2000毫米，基本覆盖了工业机器人关节、医疗设备、自动化产线等主流应用场景的需求。

更重要的是，国产行星滚柱丝杠在供货周期上具有显著优势。宇视嘉的标准品可以实现4到6周交货，非标定制最快8周交付。对比进口品牌动辄三个月的交期，国产替代在响应速度和供应链可控性上的优势是实实在在的。

从行业发展趋势来看，精密传动核心部件的国产化率正在快速提升。宇视嘉判断，未来三到五年内，国产行星滚柱丝杠在中端市场将实现对进口品牌的大规模替代，而在高端超精密场景，国产化进程也在稳步推进。设备厂商在选型时，将供应链安全纳入考量，已经成为越来越普遍的决策因素。

五、选型三步法：快速决策指南

为了让工程师在实际选型时能够快速做出判断，宇视嘉总结了“三步法”决策框架。

第一步：明确工况约束

在打开选型工具之前，先把设备的实际工况描述清楚。三个关键问题必须回答：最大轴向载荷是多少？运行转速范围是多少？是否有冲击载荷或振动？把这三个问题的答案量化出来，选型就成功了一半。

第二步：性能优先级排序

不同应用场景对丝杠性能的关注重点不同。列一张表，把你最关心的三到五个性能指标按重要性排序——是承载能力优先，还是精度优先，还是寿命优先，或者是成本优先？优先级不同，最终的选择可能完全不同。

第三步：全生命周期成本核算

选型不能只看采购成本。宇视嘉建议工程师在决策时做一次全生命周期成本核算：采购成本是多少？预期使用寿命多长？维护周期和成本如何？停机损失有多大？把这几项加起来，才能得出哪种方案真正经济合理的结论。

宇视嘉技术团队可以为客户提供免费的选型咨询和工况分析服务。如果你在选型过程中有任何疑问，或者需要获取详细的产品技术资料和选型手册，欢迎联系宇视嘉技术团队进行一对一沟通。

六、总结：没有最好的丝杠，只有最适合的方案

回到文章开头的问题：行星滚柱丝杠和滚珠丝杠选哪个？答案已经很清楚了——没有绝对的好坏之分，只有在具体工况下谁的适配度更高。

如果你追求高速运行、精密定位，且载荷在可控范围内，滚珠丝杠依然是经过市场验证的成熟选择。如果你需要高承载、高刚度、强抗冲击能力，行星滚柱丝杠的性能优势是滚珠丝杠无法替代的。

选型的本质不是比较两种技术的高低，而是让技术方案与实际需求精准匹配。宇视嘉作为深耕精密传动领域的国产品牌，可以为工程师提供从选型咨询、样机测试到批量交付的全流程技术支持。无论你最终选择哪种方案，一个靠谱的供应商合作伙伴，都是设备开发过程中最坚实的后盾。

精密传动的真正价值，不是让参数表看起来更漂亮，而是让设备在用户现场跑得稳、跑得久、跑得值。
