微型伺服电缸RS485通讯接口应用场景解析

微型伺服电缸RS485通讯接口应用场景解析：为什么工业自动化更爱用它？

"这个RS485接口够不够用？"在工业自动化项目现场，这可能是调试工程师在被问到通讯方案时最常听到的一句话。RS485作为工业现场最经典的通讯接口之一，凭借其稳定可靠、抗干扰能力强、布线简单等优势，在微型伺服电缸领域占据了举足轻重的地位。

对于人形机器人、3C电子精密装配、半导体设备等需要微型化末端执行器的领域来说，选择一款带RS485接口的微型伺服电缸，往往意味着更低的集成门槛和更稳的长期运行。那么，RS485通讯接口到底有哪些过人之处？宇视嘉的RS485通讯微型伺服电缸产品线又有哪些值得关注的型号？今天这篇文章，一次性讲清楚。

一、RS485通讯接口是什么？为什么工业场景离不开它？

RS485（全称TIA-485-A）是一种差分信号传输标准，最早由电子工业协会在1983年制定，至今已有四十多年历史。与普通的UART串口通讯不同，RS485采用差分电压信号传输，通过两根信号线（A、B线）的电压差来表示逻辑状态。这种设计让它天然具备了两个核心优势：

第一是抗干扰能力强。工业现场往往充斥着各种电机、变频器、电源等干扰源，普通的单端信号很容易被噪声淹没。而RS485的差分信号可以有效抵消共模干扰，即使在电磁环境复杂的车间里，也能保证通讯的可靠性。

第二是支持长距离传输。理论上，RS485在低速率下可以传输超过1200米，即使在工业常用的115200bps波特率下，传输几十米到上百米也毫无压力。这意味着微型伺服电缸不必紧贴控制器安装，可以灵活布局在设备内部的各个位置。

二、微型伺服电缸选择RS485的三大核心理由

在微型伺服电缸领域，通讯接口的选择直接影响着产品的集成难度和长期稳定性。从宇视嘉的产品手册来看，FT系列、FTW系列、LT系列以及灵驱DR系列的大部分型号都标配了RS485通讯接口。这一选择背后，有三个关键原因：

1. 工业生态成熟，协议兼容性好

RS485是工业自动化领域应用最广泛的通讯接口之一，几乎所有主流的PLC（如西门子、三菱、欧姆龙）、工业触摸屏、运动控制器都原生支持RS485接口。对于设备集成商来说，选择RS485通讯的微型伺服电缸，意味着可以直接复用现有的通讯协议和代码库，不用专门开发驱动程序。宇视嘉的RS485接口微型伺服电缸采用标准Modbus RTU协议，可以无缝对接市面上常见的工业控制器，调试周期大幅缩短。

2. 多设备组网能力突出

RS485总线支持最多32个节点（实际应用中通过增加485集线器可以扩展到更多），这对于需要多轴联动的精密设备来说尤为重要。比如在半导体固晶机、精密点胶机等需要多个微型伺服电缸协同工作的场景中，一根总线就可以同时控制多个执行器，布线简洁，维护方便。宇视嘉的微型伺服电缸均支持总线组网，可以轻松实现多轴同步控制。

3. 稳定性经过批量验证

宇视嘉年出货量超过100000台，产品覆盖70多个城市及海外地区。大量客户在实际产线上的长期运行验证了RS485通讯接口的稳定性。相比之下，CAN总线虽然速度更快、实时性更好，但协议复杂度更高，调试难度也更大。对于不需要极高实时性的应用场景，RS485是一个"够用、好用、够稳"的选择。

三、RS485通讯微型伺服电缸的五大典型应用场景

了解了RS485接口的优势，我们再来看具体哪些应用场景最适合选用带RS485接口的微型伺服电缸。根据宇视嘉产品在各行业的实际应用经验，以下五个场景最具代表性：

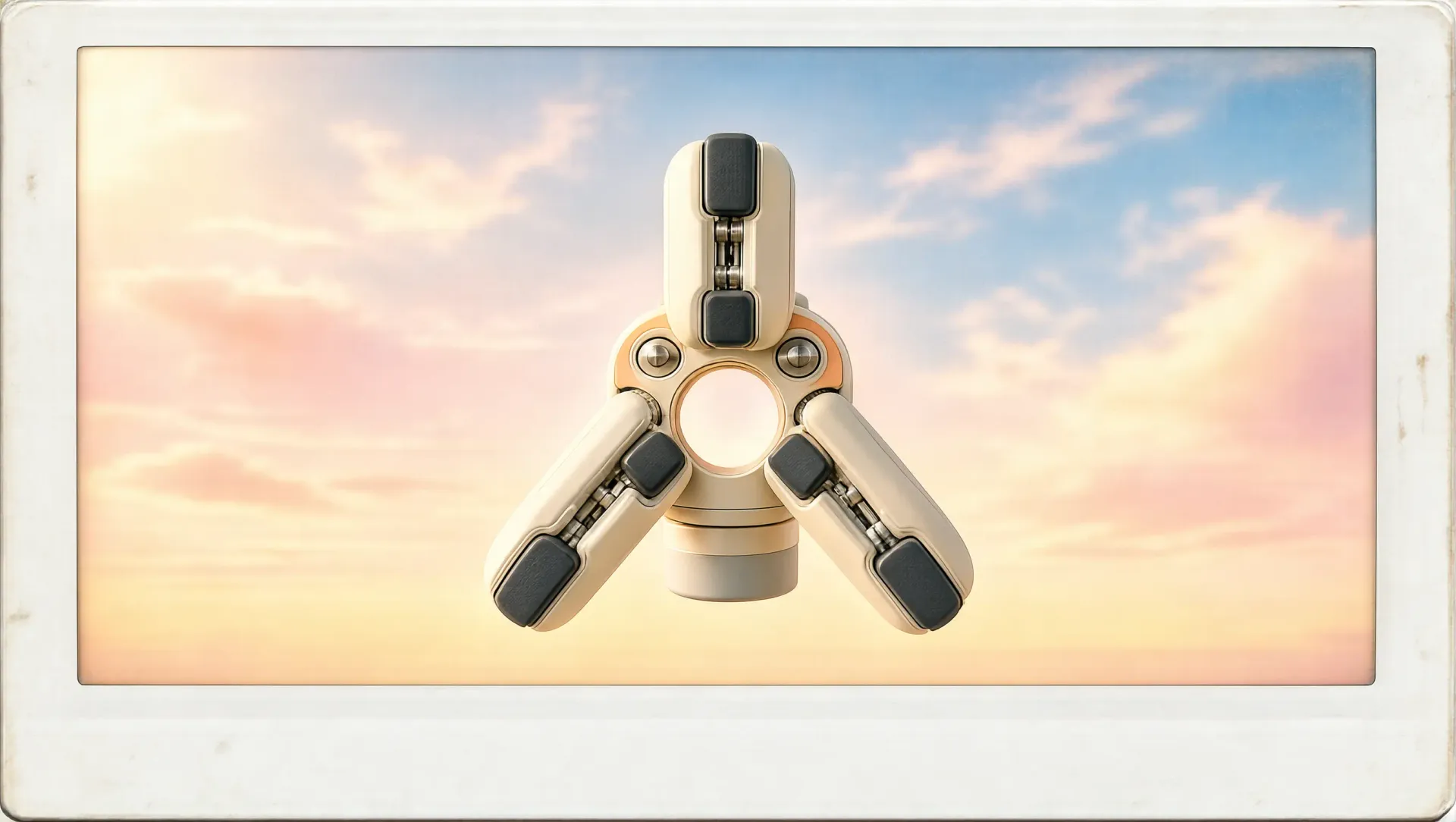

场景一：人形机器人灵巧手关节驱动

人形机器人的手指关节需要在有限空间内实现高精度力控，对执行器的体积和精度要求极为严苛。宇视嘉灵驱DR系列（如SAG-DRT1224-150-20-10-F）采用RS485通讯接口，支持内置压力传感器，可实现精准的力位混合控制。10mm行程、±0.05mm重复定位精度、225N最大推力，配合行星减速箱和空心杯无刷电机，既保证了响应速度，又兼顾了使用寿命。对于需要多指协同的灵巧手应用，多个关节模组通过RS485总线串联，控制线缆数量大幅减少，有利于线束整理和重量控制。

场景二：3C电子精密装配与检测

手机摄像头模组精密装配、TWS耳机电池贴装、微型连接器插针等3C电子精密工序，对定位精度和推力控制要求极高。SAG-FT-121202400XS是一款12mm行程的微型伺服电缸，重复定位精度达到±0.003mm，前端0-3mm短行程精度更是达到±0.002mm级别。这种微米级精度配合RS485通讯的稳定传输，可以实现精密压合过程中的实时位置监控和力反馈调节，确保每一个工件都达到工艺要求。

场景三：半导体设备精密对位

半导体固晶机、焊线机等设备需要在洁净环境下进行高精度的晶圆或芯片搬运。这类设备对执行器的精度、重复性以及稳定性要求极为苛刻，同时还需要考虑与上位机系统的高速数据交互。SAG-FTW-201202400XS采用集线板出线设计，出线形式为安装底板部位的4pin公针直插集线板，安装方式简洁，通讯连接可靠。±0.002mm的重复定位精度配合12mm行程，可以满足大部分半导体精密对位需求。

场景四：新能源电池模组组装

新能源电池模组在组装过程中需要用到大量的微型伺服电缸进行电芯抓取、极耳折弯、焊接夹持等操作。这类应用的特点是批量大、节拍快、24小时连续运行，对电缸的耐用性和稳定性是极大考验。SAG-FTW-240302800M虽然行程只有3mm，但峰值推力可达1000N，配合CAN/RS485双通讯接口（手册参数为CAN），非常适合需要大力输出的微型压合场景。约230g的重量和24mm的紧凑机身，可以灵活安装在各种自动化设备框架上。

场景五：医疗精密装备定位

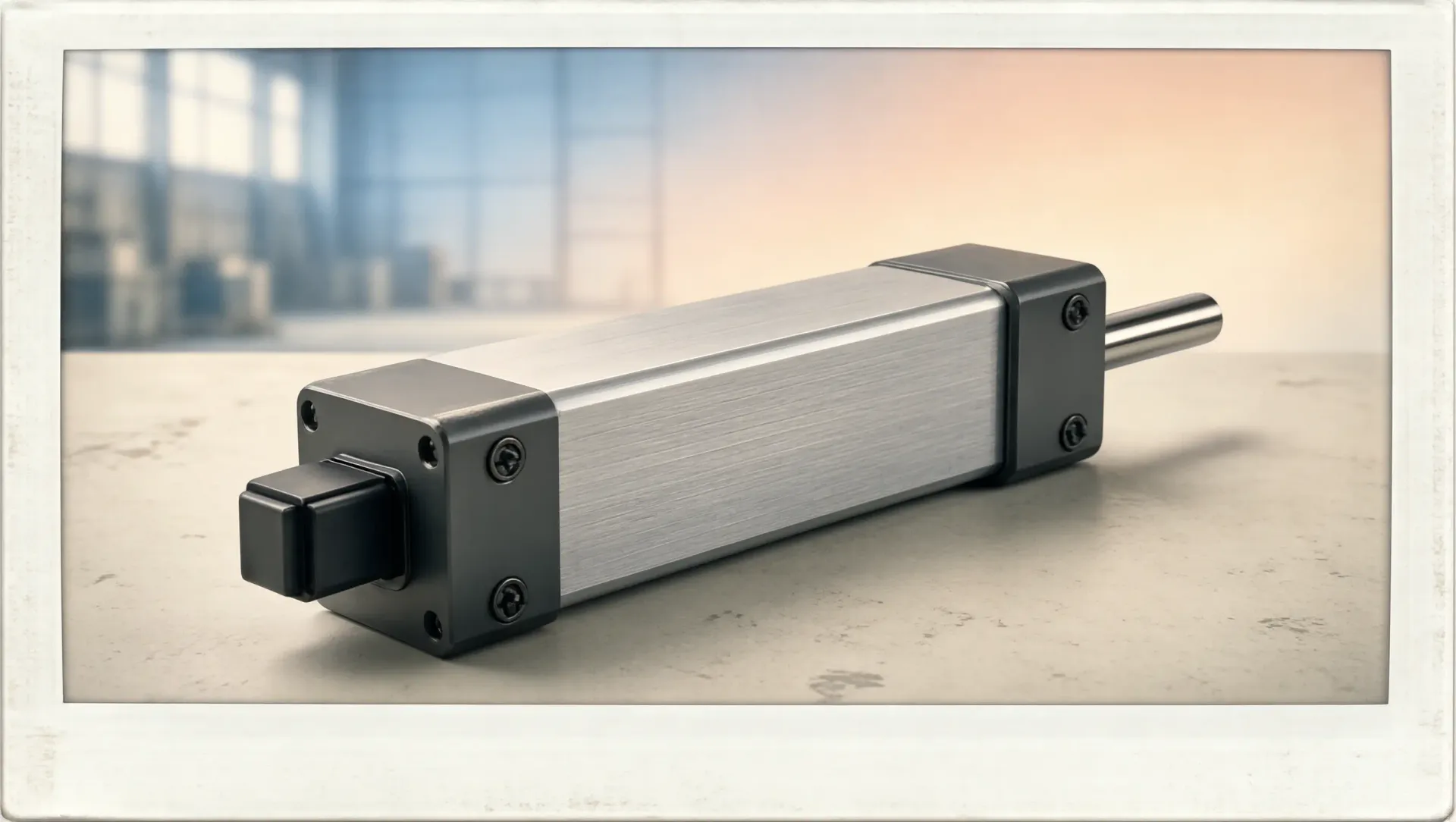

医疗设备对安全性和可靠性的要求远超一般工业场景。微创手术器械、精密注射泵、实验室自动化流水线等设备，需要执行器在长时间运行中保持稳定精度，同时满足一定的洁净度要求。宇视嘉LT系列微型伺服电缸采用同轴直驱结构，SAG-LT-120202400S重量约180g、行程2mm、额定推力400N、最大推力600N，同轴布局使得电缸外形细长、截面紧凑，非常适合空间受限的医疗设备集成。RS485通讯接口的成熟稳定，也为医疗设备的认证和售后维护提供了便利。

四、宇视嘉RS485通讯微型伺服电缸产品图谱

看完应用场景，我们来梳理一下宇视嘉目前的RS485通讯微型伺服电缸产品线。从结构类型来看，主要分为LT系列（同轴直驱型）、FT系列（齿轮折返型）、FTW系列（集线板出线型）以及灵驱DR系列：

从选型角度来看，如果追求极致紧凑的安装空间，LT系列是首选；如果需要更矮的高度以适应扁平化设备，FT系列和FTW系列更合适；如果需要力控功能，灵驱DR系列的可选压力传感器版本是专为这类场景设计。

五、选型RS485通讯微型伺服电缸的四个关键考量

面对这么多型号和规格，如何选出最适合自己项目的那一款？以下是四个在选型时需要重点关注的维度：

1. 精度需求决定丝杆选型

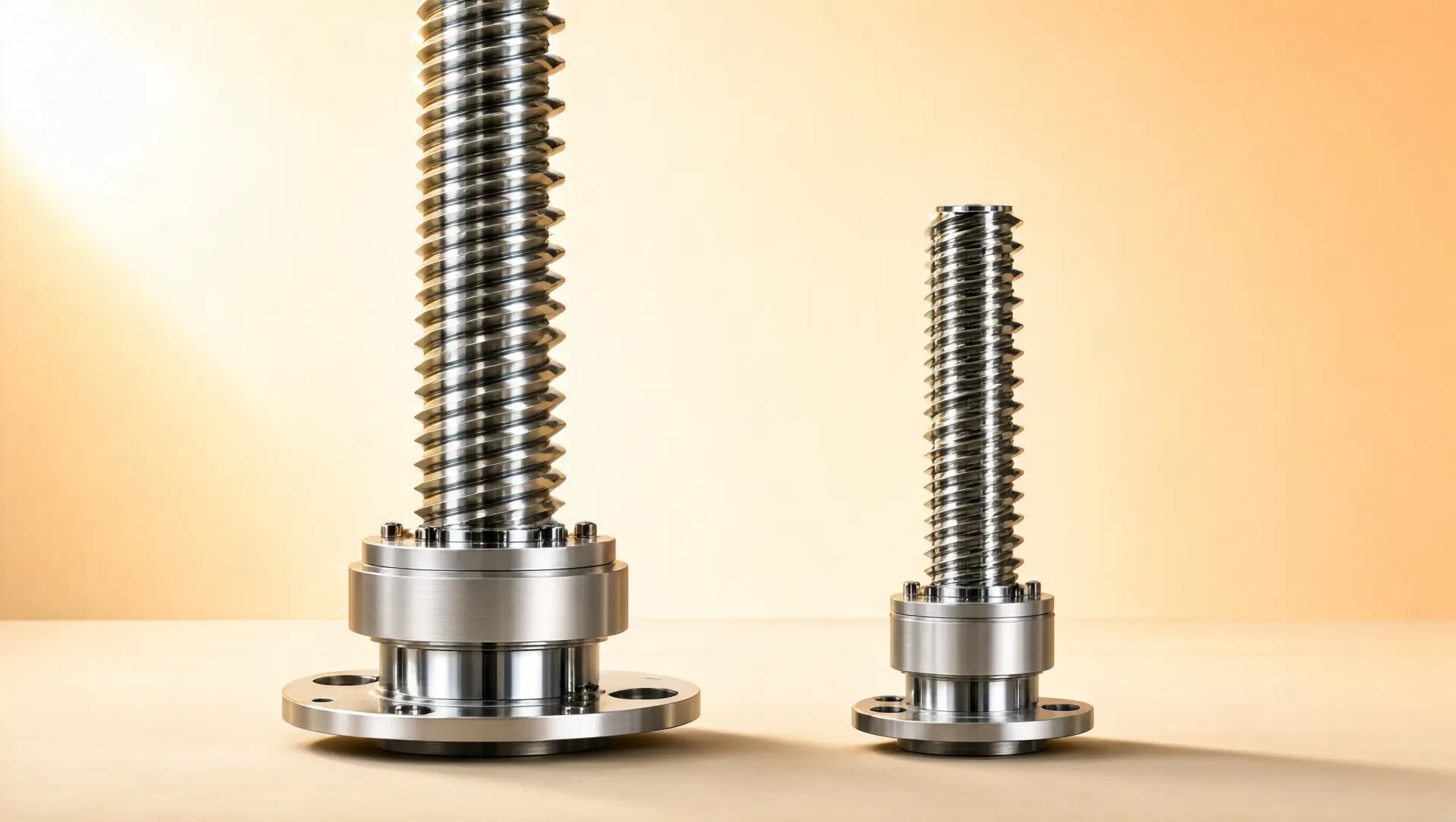

微型伺服电缸的精度核心取决于丝杆类型。行星滚柱丝杆的精度和刚性普遍优于T型丝杆，这也是宇视嘉大部分型号采用行星滚柱丝杆的原因。如果项目对重复定位精度要求在±0.003mm以内（如精密装配、检测设备），建议优先选择行星滚柱丝杆版本；如果对精度要求在±0.05mm级别（如一般工业抓取、夹持），T型丝杆的性价比更优。

2. 行程与空间的双向约束

行程选择需要综合考虑工件尺寸和安装空间限制。宇视嘉的微型伺服电缸行程范围从2mm到12mm不等，其中2mm超短行程型号（如SAG-FT-200202400ZU、SAG-FTW-200202400C）适合镜头模组下层控制、微型压装等场景；12mm行程型号（如SAG-FT-201202400XS）则适合需要更大运动范围的精密对位应用。建议在选型前明确机械限位和干涉检查，确保电缸在全行程范围内运动顺畅。

3. 力控需求决定是否选压力传感器版本

如果应用场景需要实时力反馈（如精密压合、柔性装配），建议选择带内置压力传感器的版本。宇视嘉灵驱DR系列的"-F"后缀型号（如SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F）均支持选配压力传感器，可以实现力位混合控制。对于纯位置控制场景，选择无压力传感器版本可以降低成本和体积。

4. 出线方式影响安装便利性

FT系列和FTW系列的主要区别在于出线形式。FT系列通过4pin航空线与分线盒相连，适合需要频繁插拔维护的场景；FTW系列采用集线板出线，4pin公针直插集线板安装面内母座，通讯连接更简洁，但更换维护时需要连同集线板一起处理。对于大批量标准化设备，FTW系列的安装效率更高；对于需要灵活调试的研发场景，FT系列的航空插头更便于反复插拔。

六、关于RS485通讯的常见疑问

在实际项目中，客户对RS485通讯接口还有一些常见疑问，这里统一解答：

问：RS485和CAN总线哪个更好？

两者各有优势，不存在绝对的好坏。RS485协议简单、兼容性好、成本低，适合对实时性要求不高的位置控制场景；CAN总线速度快、实时性强、错误检测机制完善，适合对安全性要求高的运动控制场景。宇视嘉的SAG-FTW-240302800M标配CAN接口，其余型号均标配RS485接口，可以根据项目需求选择合适的通讯方案。

问：RS485通讯距离最远能到多少米？

理论值与波特率和线缆质量相关。在工业常用的9600-115200bps波特率下，使用带屏蔽双绞线，通讯距离通常在几十米到上百米之间。如果超过这个距离，建议增加485中继器或转换为以太网通讯。具体项目如果对通讯距离有特殊要求，建议联系宇视嘉技术团队获取详细方案。

问：多个微型伺服电缸如何通过RS485总线控制？

每个RS485设备都有唯一的通讯地址，通过地址区分可以实现一对多通讯。宇视嘉的微型伺服电缸支持标准Modbus RTU协议，可以利用Modbus的功能码对不同地址的设备进行读写操作。控制多个电缸时，只需在控制器端编写对应的通讯指令即可，总线上最多可连接32个节点。

七、结尾

说到底，RS485通讯接口之所以在微型伺服电缸领域长盛不衰，靠的是四个字——稳定可靠。工业现场不需要花哨的功能，需要的是能扛得住环境干扰、经得起时间考验的通讯方案。对于那些在选型和交期里反复煎熬的工程师来说，与其花时间研究各种新型通讯协议，不如先看看RS485能不能满足需求——毕竟，能稳定跑起来的方案，才是真正的好方案。

宇视嘉的微型伺服电缸、电动夹爪、机器人灵巧手关节模组等产品，以RS485通讯接口为基础，已在人形机器人、3C电子、半导体设备、医疗精密装备等多个领域批量交付，年出货量突破100000台，服务覆盖70多个城市及海外地区。如果您正在寻找一款稳定可靠的RS485通讯微型伺服电缸，欢迎联系宇视嘉技术团队获取选型支持和详细参数。
