微型伺服电缸与机器人灵巧手关节集成

为什么人形机器人的"手"需要微型伺服电缸？深度拆解灵巧手关节集成方案

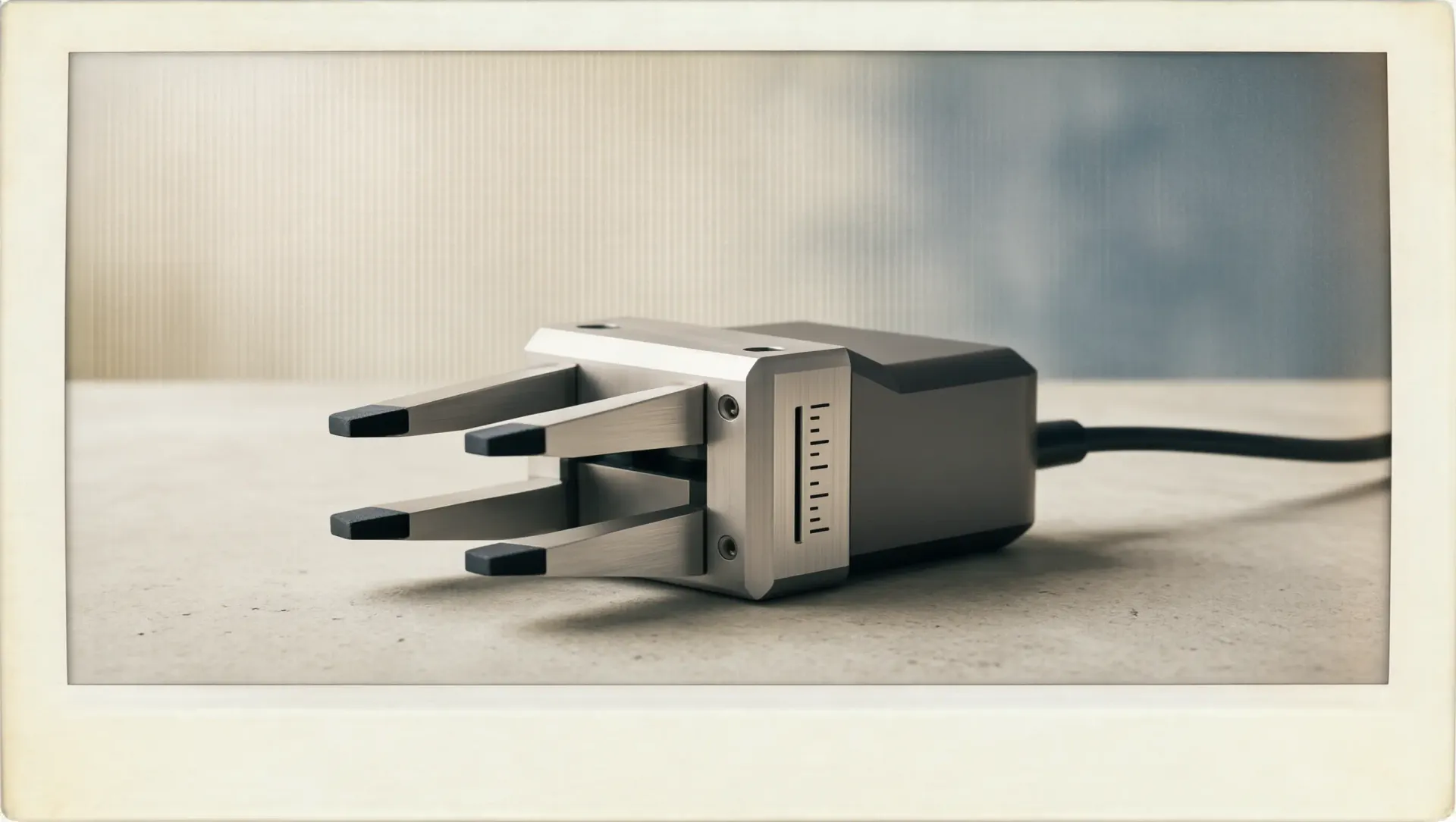

"这个末端空间，夹爪还能不能再做小一号？"某协作机器人厂商的技术负责人在项目评审会上提出了这个问题。在灵巧手、末端执行器的选型过程中，空间约束与精度需求往往像一对天生的矛盾体——既要保证±0.05mm级别的重复定位精度，又要在寸土寸金的关节空间内塞下电机、减速箱、传感器全套组件。

这不只是某一家厂商面临的困境。从3C电子精密装配到半导体设备微操作，从医疗手术机器人到新能源电池检测，越来越多场景对"小体积、高精度、强力控"的末端执行方案提出了刚性需求。而这，正是微型伺服电缸与灵巧手关节模组集成方案的价值所在。

一、微型伺服电缸：让末端执行器"小而精"的底层逻辑

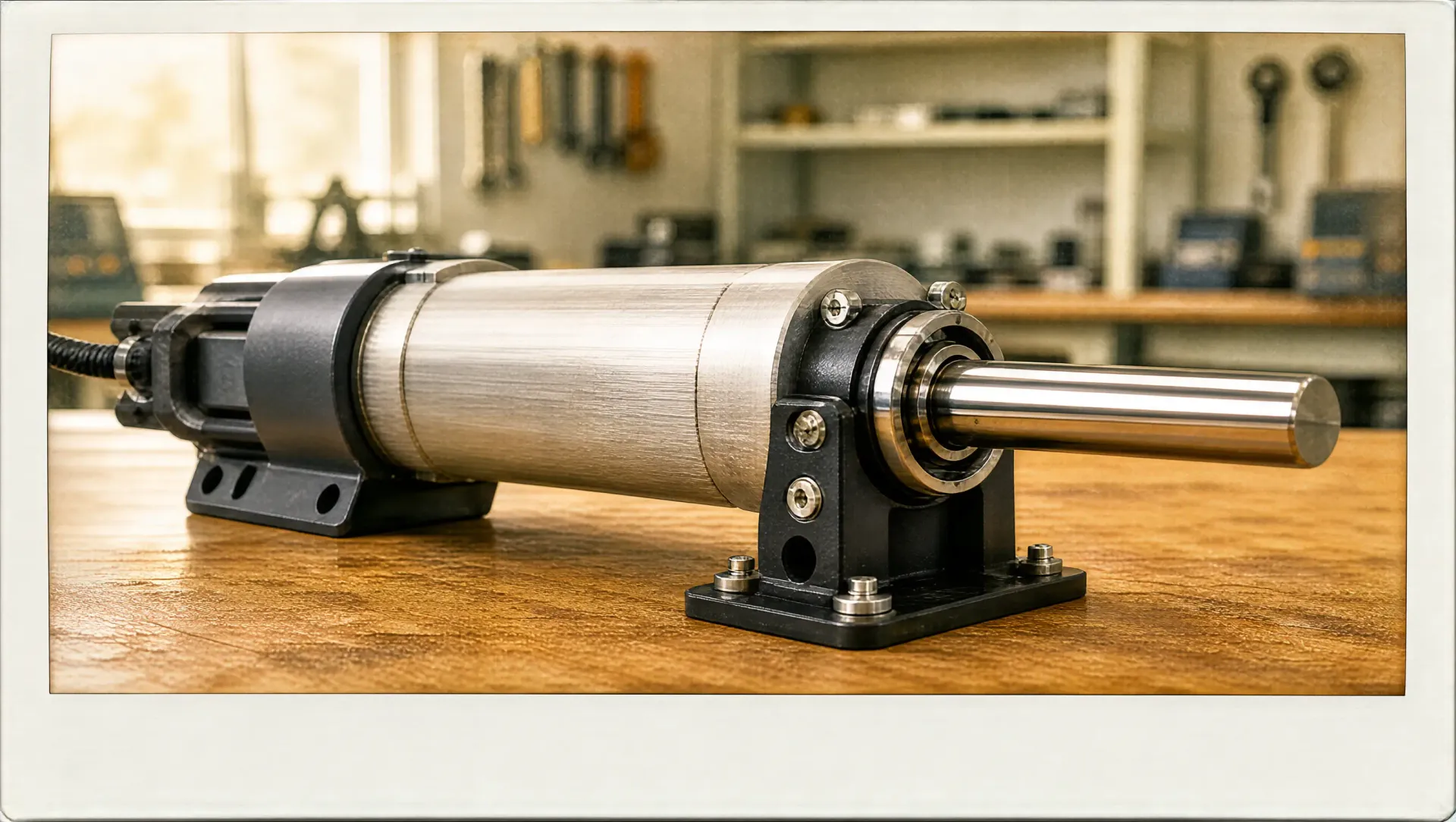

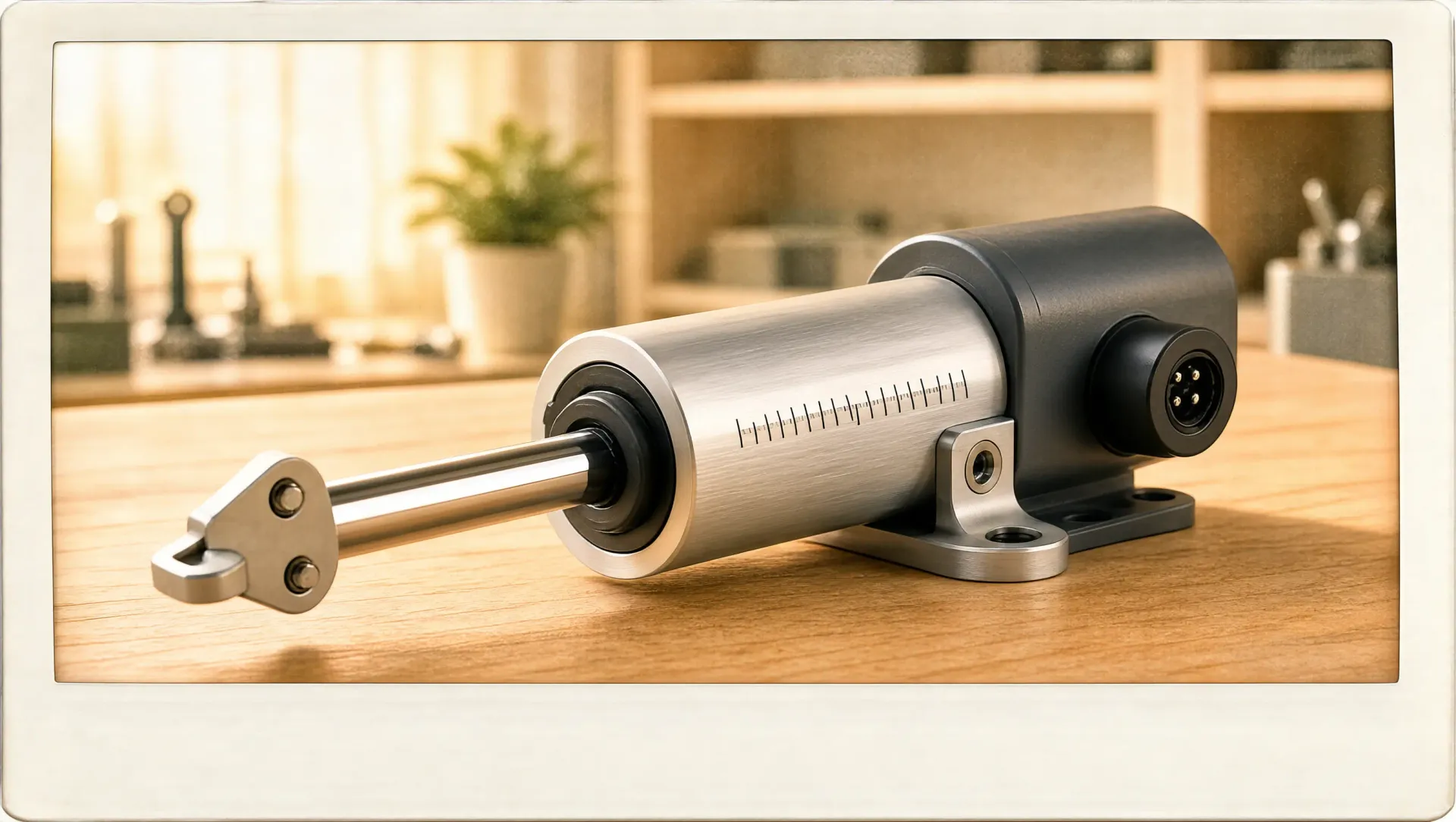

微型伺服电缸本质上是一种将电机旋转运动转换为直线输出的精密执行机构。相比传统气缸，它具备精确位置控制、力反馈响应、可编程轨迹三大核心优势；而相比大型伺服电缸，微型化设计意味着更小的截面尺寸、更轻的整机重量，以及对安装空间的极限压缩。

宇视嘉的微型伺服电缸产品线覆盖了从LT同轴直驱型到FT齿轮折返型两大技术路线。以SAG-LT-120202400S为例，这款12mm截面的微型电缸在仅2mm的行程范围内实现了±0.002mm的重复定位精度，最大推力可达600N。电机与丝杆组件旋转中心同轴布局，让整机外形更加细长，特别适合对截面尺寸有严格限制的嵌入场景。

而FT系列则采用了齿轮折返结构。电机与输出轴呈折返式布局，虽然截面尺寸相对较大，但整机高度显著降低。以SAG-FT-121202400XS为例，12mm行程搭配仅110g的整机重量，在保持±0.003mm精度的同时，峰值推力同样达到600N。前端0~3mm短行程区间内，精度更是可以稳定在±0.002mm级别，这对于微压合、微检测类应用而言尤为关键。

行星滚柱丝杠：微型电缸的"动力心脏"

高精度输出的背后，是传动形式的选择。宇视嘉微型伺服电缸全系标配行星滚柱丝杠，相比传统滚珠丝杠，行星滚柱丝杠的滚柱与丝杆呈线接触而非点接触，接触面积大幅提升，承载能力显著增强，寿命也更长。这正是同规格体积下实现600N甚至1000N峰值推力的技术支撑。

FTW系列的SAG-FTW-240302800M更是将峰值推力推至1000N级别——3mm短行程、CAN通讯接口、约230g机身重量，专为微型压合检测设备设计。这意味着在某些需要短行程大力输出的场景，工程师不再需要在微型化和大力矩之间做非此即彼的妥协。

集线板出线设计：狭小空间的布线优化

除了传动结构，出线形式也是影响集成体验的关键因素。FTW系列采用集线板出线设计，安装底板部位预留4pin公针，可直接接入集线板安装面内母座进行通讯。相比传统航空插头方案，这种方式在多轴阵列布置时大幅简化布线复杂度，尤其适合灵巧手多关节同步控制场景。

二、灵驱DR系列：专为人形机器人关节打造的集成模组

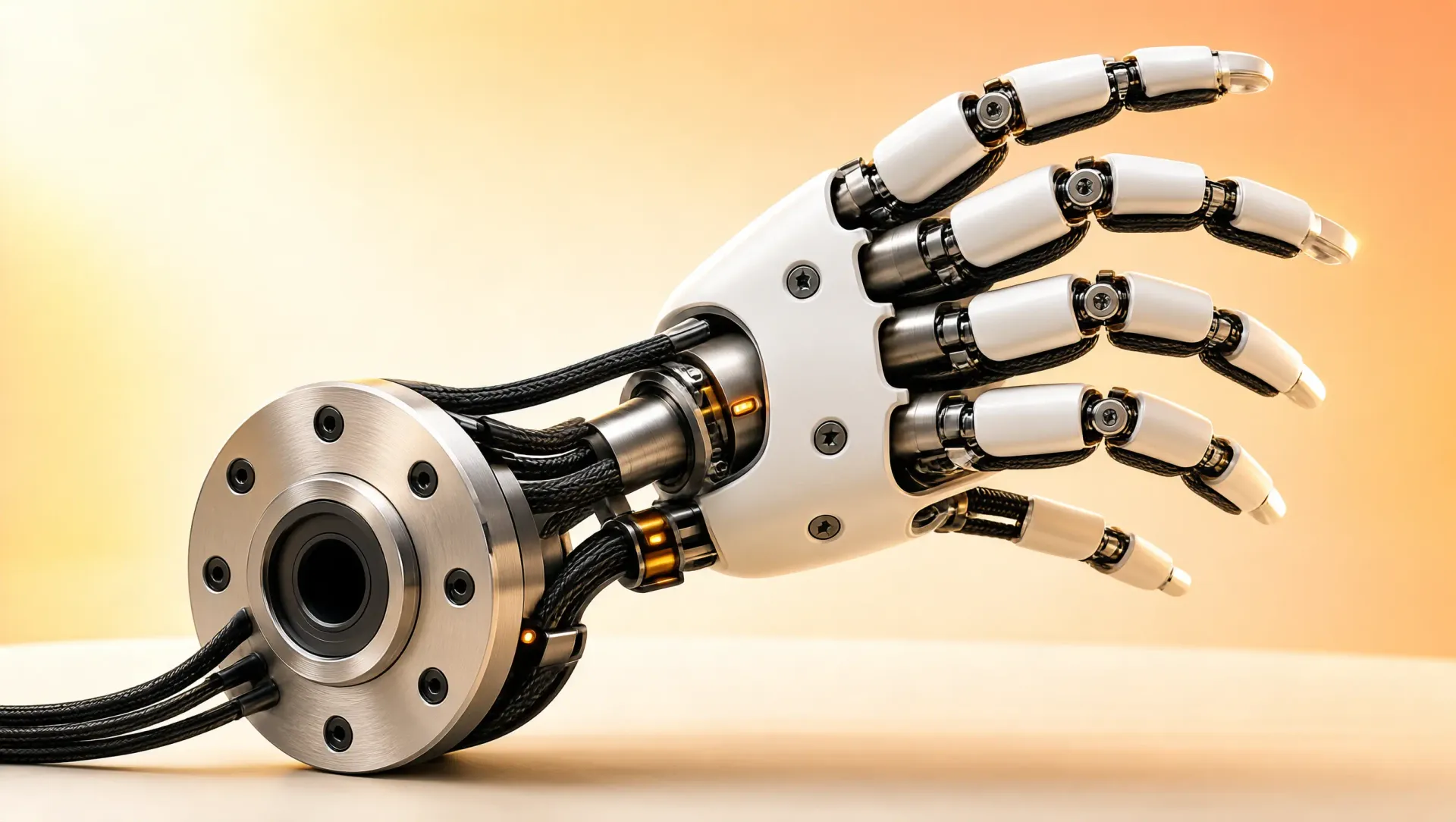

如果说微型伺服电缸是通用型精密执行单元，那么灵驱DR系列则是专门为人形机器人关节与灵巧手场景定向开发的关节模组。该系列包含折返款（DRF）与同轴直驱款（DRT）两种结构形态，均搭配行星减速箱，可选配内置压力传感器。

DRF系列的SAG-DRF0813-100-20-10-F就是一个典型例子。折返式结构通过转角缩短整机长度，配合行星减速箱提升扭矩输出，10mm行程范围内最大推力达150N，可选压力传感器实现力控反馈。这类模组特别适合灵巧手指关节——既要承受手指弯曲的反复载荷，又要在抓取时感知力度变化。

DRT系列的SAG-DRT1224-150-20-10-F则采用电机丝杆同轴布局，整体外形更加紧凑。搭配T型丝杆与行星减速箱，最大推力提升至225N，同样支持压力传感器选配。对于灵巧手拇指关节或需要更大夹持力的末端执行器，这种同轴直驱结构在保持紧凑性的同时提供了更强的动力输出。

而SAG-DRF1013-200-7-10-F则将精度推向新高度——±0.03mm重复定位精度搭配300N最大推力，7mm/s的低速运行特性特别适合需要精细力控的精密装配场景。无论是医疗手术器械还是半导体晶圆搬运，这类低速高精度力控模组都是理想选择。

三、从电缸到灵巧手：关节集成的三个关键技术节点

将微型伺服电缸或关节模组集成到灵巧手设计中，并非简单的"选型-采购-组装"流程。实际上，这涉及传动链匹配、力控闭环、通讯集成三个核心环节的统筹考量。

1. 传动链匹配：行程与精度的协同设计

灵巧手关节的运动范围通常在5~15mm行程区间，这与宇视嘉微型电缸2~12mm、DR系列10mm的行程覆盖高度吻合。但关键在于，行程选择并非越大越好——更长的行程意味着更大的结构空间占用，而灵巧手的指根关节、指尖关节对空间压缩的要求往往极为苛刻。

经验做法是：根据实际抓取/操作动作确定最小必需行程，然后预留20%~30%的余量。以SAG-FT-121202400XS的12mm行程为例，如果实际动作只需8mm，可以考虑采用2mm短行程型号（如SAG-FT-200202400ZU）配合限位机构，既节省空间，又提升响应速度。

2. 力控闭环：压力传感器的选配逻辑

没有力反馈的灵巧手，就像失去触觉的手指——能抓取，但无法感知力度。对于需要精细操作的任务（如抓取鸡蛋、装配精密零件），力控闭环是必不可少的能力。

宇视嘉DR系列多款型号支持选配内置压力传感器。SAG-DRF0813-100-20-10-F（150N）、SAG-DRT1224-150-20-10-F（225N）、SAG-DRF1013-200-7-10-F（300N）均可选配压力传感器模组。传感器信号反馈至控制系统，配合伺服驱动器的电流环控制，即可实现精确的力控输出。

FT/FTW系列的部分型号同样支持带压力传感器版本（如型号后缀带"-F"的型号）。这意味着工程师可以根据关节位置和受力需求，灵活选择"有力感"或"无力感"的执行单元组合。

3. 通讯集成：RS485与CAN的选择

多关节同步控制对通讯总线提出了严格要求。宇视嘉微型电缸主要采用RS485接口，优势在于抗干扰能力强、传输距离远、协议成熟，适合多轴分布式控制场景。而FTW系列的SAG-FTW-240302800M则配备CAN总线接口，CAN在实时性和多主站支持方面更具优势，特别适合对响应速度有严格要求的协作机器人场景。

实际选型时，如果灵巧手已有成熟的RS485控制架构，优先选择RS485接口的电缸或关节模组；如果需要接入CAN总线生态，则需从一开始就明确选用支持CAN的型号。

四、实战选型：从应用场景倒推产品型号

理论说再多，不如直接给出几个典型场景的选型思路。以下按照不同应用需求，提供选型参考方向（具体型号欢迎联系宇视嘉技术团队获取详细参数手册）：

需要强调的是，上述仅为选型方向的初步参考。实际项目中，负载条件、安装方式、响应要求、功耗限制等因素都会影响最终选型。建议在项目早期就与宇视嘉技术团队建立沟通，获取针对性的方案建议。

五、国产精密传动的进阶之路：从替代到定义标准

过去多年，国内自动化设备在核心传动件上长期依赖进口。这不仅意味着更高的采购成本，更意味着交期受制于人、定制化响应缓慢、售后周期漫长。微型伺服电缸和灵巧手关节模组领域，这一困境同样存在。

宇视嘉成立于2022年，作为专注微型末端执行器与精密传动部件的国家级高新技术企业，年出货量已突破100000台，服务网络覆盖70多个城市及海外地区。从12mm微型电缸到1000N峰值推力的紧凑型电缸，从基础位置控制到力控闭环集成，宇视嘉的产品线已经能够覆盖人形机器人、3C电子、半导体设备、医疗装备、新能源等多个高精密制造领域的主流需求。

但更值得关注的，是国产方案在定制化响应速度上的优势。进口品牌面对非标需求时，漫长的确认周期和不确定的交付时间往往成为项目推进的瓶颈。而宇视嘉的快速定制能力，让设备集成商在方案早期就能获得灵活的技术支持，这在瞬息万变的市场竞争中尤为关键。

精密传动不是堆参数，而是让每一个运动行程都能稳定复现。对于正在布局人形机器人赛道的从业者而言，选择一家既有成熟产品线、又有快速定制能力的传动件供应商，或许是比单纯比价更重要的决策维度。
