微型伺服电缸与灵巧手的融合设计方案

微型伺服电缸与灵巧手的融合设计方案：让机器人末端真正"心灵手巧"

"这个末端执行器，到底是电缸直接推，还是用灵巧手关节？"这个问题，几乎每个机器人项目在方案阶段都会被反复讨论。当设备对精度和力控的要求越来越高，传统的单一执行方案已经很难满足复杂场景的需求——于是，微型伺服电缸与灵巧手的融合设计，正在成为高精度机器人末端的新趋势。

宇视嘉作为专注微型末端执行器与精密传动部件的国家级高新技术企业，已形成覆盖微型伺服电缸、灵驱执行器、仿生灵巧手关节模组的完整产品矩阵。本文将从技术原理、方案设计、选型要点三个维度，系统解析微型伺服电缸与灵巧手的融合设计方案。

一、为什么需要融合设计？

在说融合之前，先搞清楚两种执行方案各自的特点。

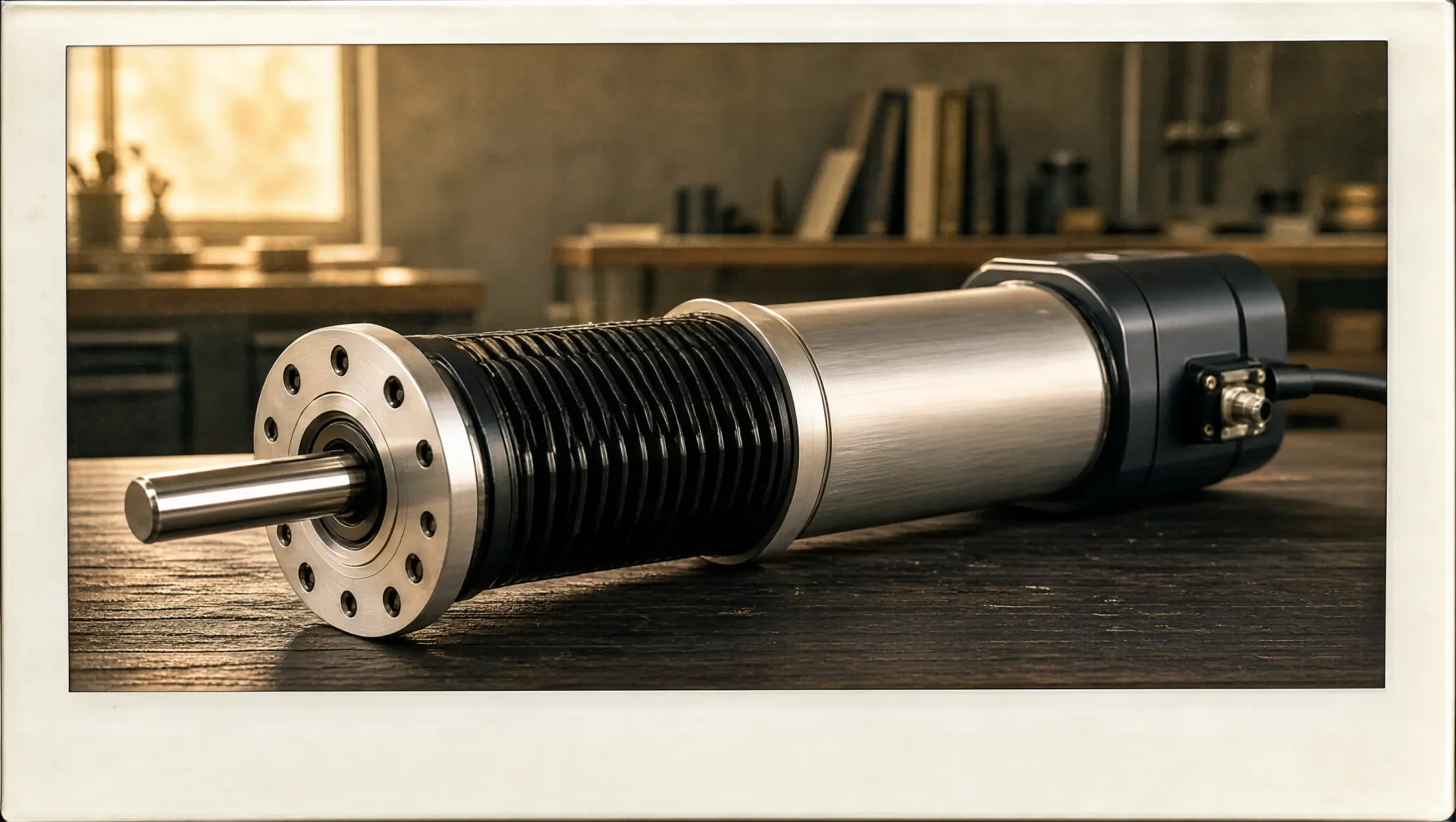

微型伺服电缸，本质上是一个"直线运动执行器"——电机驱动丝杆，将旋转运动转化为直线推拉动作。以宇视嘉的SAG-LT-120202400S为例，重复定位精度可达±0.002mm，最大推力600N，行程2mm，适用于精密压合、对位、检测等场景。它的优势在于直线精度高、推力大、响应快，但形态固定，灵活度有限。

灵巧手关节模组，则是另一种思路——通过多关节协同，实现类似人手的多自由度运动。宇视嘉的灵驱DR系列（如SAG-DRT1224-150-20-10-F）采用同轴直驱结构，搭配行星减速箱和可选压力传感器，重复定位精度±0.05mm，最大推力225N，行程10mm。它的优势在于多自由度、力控灵活、可抓取复杂形状，但单关节推力相对有限。

在实际工业场景中，越来越多的应用开始提出这样的需求：既要精准的直线推力，又要多指协同的抓取能力；既要高速响应，又要对力道进行精细控制。单一的电缸或灵巧手都难以独挑大梁——融合设计的价值，正是在于各取所长。

二、融合方案的技术架构

一套完整的微型伺服电缸与灵巧手融合系统，通常包含以下几个层级：

1. 动力层：执行器选型

融合系统的动力核心，由微型伺服电缸和灵巧手关节模组共同组成。两者的选型逻辑有所不同：

微型伺服电缸侧重直线末端性能。根据宇视嘉的产品线，主要有三条技术路线：

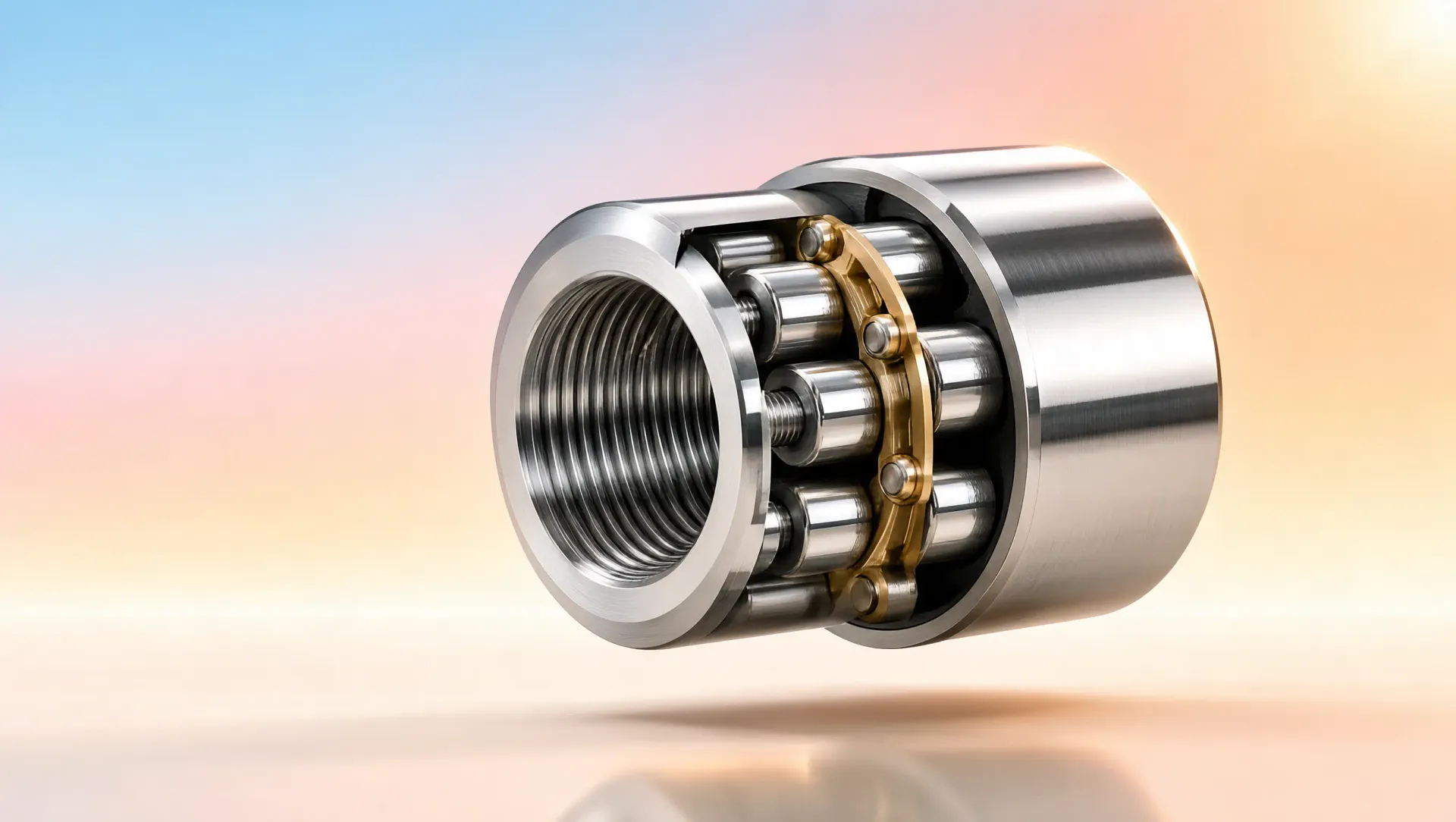

• LT系列（同轴直驱型）：电机与丝杆同轴布局，外形细长，截面紧凑。代表型号SAG-LT-120202400S采用行星滚柱丝杆，行程2mm，重复精度±0.002mm，适合对空间有严格限制的精密场景。
• FT系列（齿轮折返型）：通过齿轮传动实现折返式布局，机身高度降低，截面增大。代表型号SAG-FT-201202400XS行程12mm，最大推力600N，适合需要更大行程的压合装配场景。
• FTW系列（集线板出线型）：传动方式与FT一致，但采用直插式接头配合集线板出线，便于多轴系统的线束管理。代表型号SAG-FTW-240302800M峰值推力达1000N，通讯接口为CAN，适合中型多轴联动设备。

灵巧手关节模组则侧重多自由度协同。宇视嘉的灵驱DR系列提供折返款（DRF）和同轴款（DRT）两种结构：

• DRF系列（折返款）：通过转角结构缩短整机长度，典型型号SAG-DRF1013-200-7-10-F采用行星滚柱丝杆，最大推力300N，重复精度±0.03mm，可选配压力传感器。
• DRT系列（同轴款）：电机丝杆同轴布局，结构更紧凑。典型型号SAG-DRT1218-30-20-10最大推力40N，适合轻量级抓取场景。

在融合设计中，电缸通常作为"主执行器"承担核心推拉任务，而灵巧手关节负责"辅助操作"如抓取、对位、姿态调整。两者可以独立控制，也可以联动协同。

2. 感知层：力传感与位置反馈

融合系统的精准控制，离不开完善的感知体系。宇视嘉的执行器产品普遍采用空心杯直流无刷电机作为动力源，配合编码器实现位置闭环。对于需要力控的场景，DR系列多款型号支持内置压力传感器（后缀"-F"标识），如SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F等，可实时反馈抓取力或压合力。

在融合系统中，建议为电缸端和灵巧手端分别配置独立的力传感通道：电缸端用于监测压合压力曲线，灵巧手端用于监控多指抓取力度。两路信号汇入主控系统，实现协同力矩分配。

3. 控制层：多轴协同与总线通讯

融合系统的控制核心，通常采用工业智能控制系统进行统一调度。宇视嘉的执行器产品支持RS485和CAN两种通讯接口：

• RS485接口：如SAG-FT-121202400XS、SAG-LT-120202400S等型号，成熟稳定，适合单轴或少量轴的场景。
• CAN接口：如SAG-FTW-240302800M，通讯速率更高，支持多轴实时同步，适合复杂融合系统。

在控制策略上，建议采用"主从协调"模式：电缸作为主运动轴，负责大行程定位；灵巧手作为从动轴，根据主轴位置动态调整抓取姿态。两者通过统一的总线协议实现毫秒级协同。

三、融合设计的关键考量

在实际项目中，微型伺服电缸与灵巧手的融合设计并非简单叠加，需要综合考虑以下几个维度：

1. 空间布局与结构集成

融合系统的首要挑战是体积约束。相比单一执行器，融合方案需要同时容纳电缸、灵巧手及其连接机构。宇视嘉的执行器产品普遍采用微型化设计，如FTW系列12mm尺寸的SAG-FTW-121202400XS，重量仅约110g，为紧凑空间下的集成提供了可能。

在结构设计上，建议遵循"电缸前置、灵巧手后置"的原则：电缸安装在执行末端，直接与工件接触；灵巧手安装在电缸后方，负责工件的预定位或辅助夹持。这样既能保证电缸的最大行程利用，又能通过灵巧手实现多角度姿态调整。

2. 精度匹配与误差分配

融合系统的精度设计，需要明确各环节的精度贡献。宇视嘉电缸产品的重复定位精度普遍在±0.002mm~±0.003mm级别（如LT、FT、FTW系列），而灵驱DR系列的重复定位精度为±0.03mm~±0.05mm。两者存在一定的精度差异。

在误差分配上，建议采用"高精度主导"原则：如果应用场景对直线精度要求极高（如精密装配、芯片贴装），则由电缸主导定位，灵巧手作为辅助，执行精修或微调；如果应用场景对姿态灵活度要求更高（如不规则工件抓取），则可适当放宽对电缸绝对精度的要求，侧重灵巧手的多自由度协同能力。

3. 力控策略与安全保护

融合系统的力控，需要在电缸和灵巧手之间建立统一的力管理机制。宇视嘉带压力传感器的执行器型号（如SAG-DRF1013-200-7-10-F，最大推力300N；SAG-DRT1224-150-20-10-F，最大推力225N）可提供实时力反馈，支持恒力控制、力限控制等多种模式。

在安全保护设计上，建议设置多层防护：

• 软件层：对电缸推力和灵巧手抓力分别设置软限位，超过阈值自动停止。
• 驱动层：利用电机驱动器内置的过流、过温保护功能。
• 机械层：在电缸与灵巧手之间设置行程限位块，防止机械干涉。

四、典型应用场景解析

说了这么多技术细节，融合方案究竟能解决哪些实际问题？来看几个典型的应用场景：

场景一：3C电子精密装配

某3C电子集成商需要将微型摄像头模组精准装配到PCB板上，对位置精度要求在0.01mm以内，同时需要对模组进行预压固定。传统方案使用单一高精度电缸，但面临抓取定位困难的问题。

采用融合方案后，灵巧手负责模组的抓取和预定位，电缸负责精准压合。电缸选用SAG-LT-120202400S（精度±0.002mm），灵巧手选用SAG-DRF0813-100-20-10-F（带压力传感器）。两者协同工作，将装配精度提升至要求范围内，同时提高了换型效率。

场景二：半导体设备精密上料

半导体封装设备需要在狭小空间内完成晶圆托盘的精密对位和搬运。单一电缸行程有限，单一灵巧手精度不足。

融合方案中，电缸采用SAG-FTW-200202400C（行程2mm，重复精度±0.002mm）负责微米级对位，灵巧手采用SAG-DRT1218-30-20-10负责托盘抓取。通过总线协同控制，实现了对位+搬运的一体化作业，设备稼动率显著提升。

场景三：医疗精密器械组装

医疗设备对力控的要求极为严苛，既要保证组装力度的一致性，又要避免对精密零件的损伤。

采用SAG-FTW-240302800M作为主执行器（峰值推力1000N，带CAN通讯），搭配SAG-DRF1013-200-7-10-F（带压力传感器）进行力矩监控。通过实时的力反馈闭环控制，确保每一次压合的力度曲线一致，产品良率大幅提升。

五、融合系统选型指南

最后，针对不同应用需求，给出一份简明的融合系统选型参考：

需要说明的是，上述选型仅供参考。实际项目中，融合系统的具体配置需要根据工件的尺寸、重量、精度要求、空间约束等因素综合评估。宇视嘉技术团队可提供定制化的方案设计服务。

六、写在最后

精密机器人末端的设计，从来不是"单点突破"而是"系统协同"。微型伺服电缸与灵巧手的融合，本质上是将高精度的直线执行能力与灵活的多自由度操作能力有机结合——电缸解决"做对"的问题，灵巧手解决"做好"的问题。

宇视嘉的完整产品矩阵，从LT/FT/FTW系列的微型伺服电缸，到灵驱DR系列的关节模组，再到工业智能控制系统，为融合方案提供了从执行器到控制层的全链条支撑。年出货量100000+台、服务70+城市及海外地区的规模应用验证，也让这套方案体系经得起工业现场的考验。

如果你正在为机器人末端的选型而纠结，不妨换个思路：也许问题不在于选电缸还是选灵巧手，而在于让它们协同工作。如果想进一步探讨具体方案，欢迎联系宇视嘉技术团队获取选型支持。
