微型伺服电缸响应速度能达到多快

微型伺服电缸响应速度能达到多快？关键参数与选型指南

在工业自动化精密装配、半导体设备定位、医疗器械微操等场景中，响应速度往往是衡量执行器性能的核心指标之一。当设备需要在毫秒级时间内完成精密对位、微力压合或高频抓取时，微型伺服电缸的响应能力直接决定了整机的运行效率与精度稳定性。那么，国产微型伺服电缸的响应速度究竟能达到什么水平？本文将从技术原理、参数解读、选型方法三个维度，为您全面解析微型伺服电缸的响应速度奥秘。

宇视嘉作为专注微型末端执行器与精密传动部件的国家级高新技术企业，其微型伺服电缸产品已实现年出货量100000+台，覆盖70+城市及海外地区。本文将结合宇视嘉旗下LT、FT、FTW、灵驱DR四大系列的真实产品参数，为您带来专业的响应速度分析与选型指导。

一、认识微型伺服电缸的响应速度

微型伺服电缸的响应速度，通常指从控制器发出指令到执行器输出端完成指定位移所需的时间。这个过程涵盖了信号传输、电机响应、丝杆传动、位置反馈等多个环节的延迟总和。响应速度越快，设备在单位时间内完成的动作循环就越多，生产效率也就越高。

1.1 响应速度的核心衡量指标

在微型伺服电缸领域，响应速度的评估主要围绕以下几个维度展开：

• 空载最大速度：执行器在无负载状态下能够达到的最高运动速度，单位通常为mm/s。对于短行程微型电缸，速度范围一般在7~20mm/s之间。
• 加速响应时间：从静止状态加速到目标速度所需的时间，这取决于电机扭矩特性与驱动控制算法。
• 减速响应时间：从运动状态减速至停止并精确定位的时间，与控制器的制动算法密切相关。
• 定位稳定时间：到达目标位置后，消除振荡、稳定在目标精度范围内所需的时间。
• 位置环响应带宽：执行器能够准确跟踪的输入信号最高频率，带宽越高，动态响应能力越强。

1.2 响应速度为何如此重要

在精密运动控制场景中，响应速度的重要性体现在多个层面。以3C电子智能制造为例，贴片机需要在极短时间内完成元件取放动作，响应速度直接决定了贴装效率；在半导体封装环节，晶圆搬运机械手的响应速度影响着芯片产能；在医疗精密装备中，活检针定位、精密注射等操作对响应速度与定位精度的要求更为严苛。

当响应速度不足时，设备只能通过延长等待时间来弥补，不仅降低生产效率，还可能因节拍不匹配造成整线停滞。因此，在选型阶段充分评估微型伺服电缸的响应速度参数，对于保障设备整体性能至关重要。

二、影响微型伺服电缸响应速度的关键因素

微型伺服电缸的响应速度并非单一参数决定，而是电机、丝杆、减速箱、控制算法等多重因素综合作用的结果。深入理解这些影响因素，有助于在实际应用中做出更合理的选型决策。

2.1 电机类型与驱动特性

电机是微型伺服电缸的动力来源，其响应特性直接决定了执行器的速度上限。宇视嘉全系列微型伺服电缸均采用空心杯直流无刷电机，这种电机相比传统有刷电机具有显著优势：

• 无铁芯设计消除了齿槽转矩，运转更平滑，响应更灵敏
• 转动惯量小，加减速性能优异，适合频繁启停的应用场景
• 无刷结构避免磨损，寿命更长，维护成本更低
• 高功率密度，体积更小，适合微型化设计需求

空心杯无刷电机的转子惯量仅为普通伺服电机的1/3至1/5，这意味着在相同的驱动电流下，加减速时间可缩短30%~50%，显著提升响应速度。

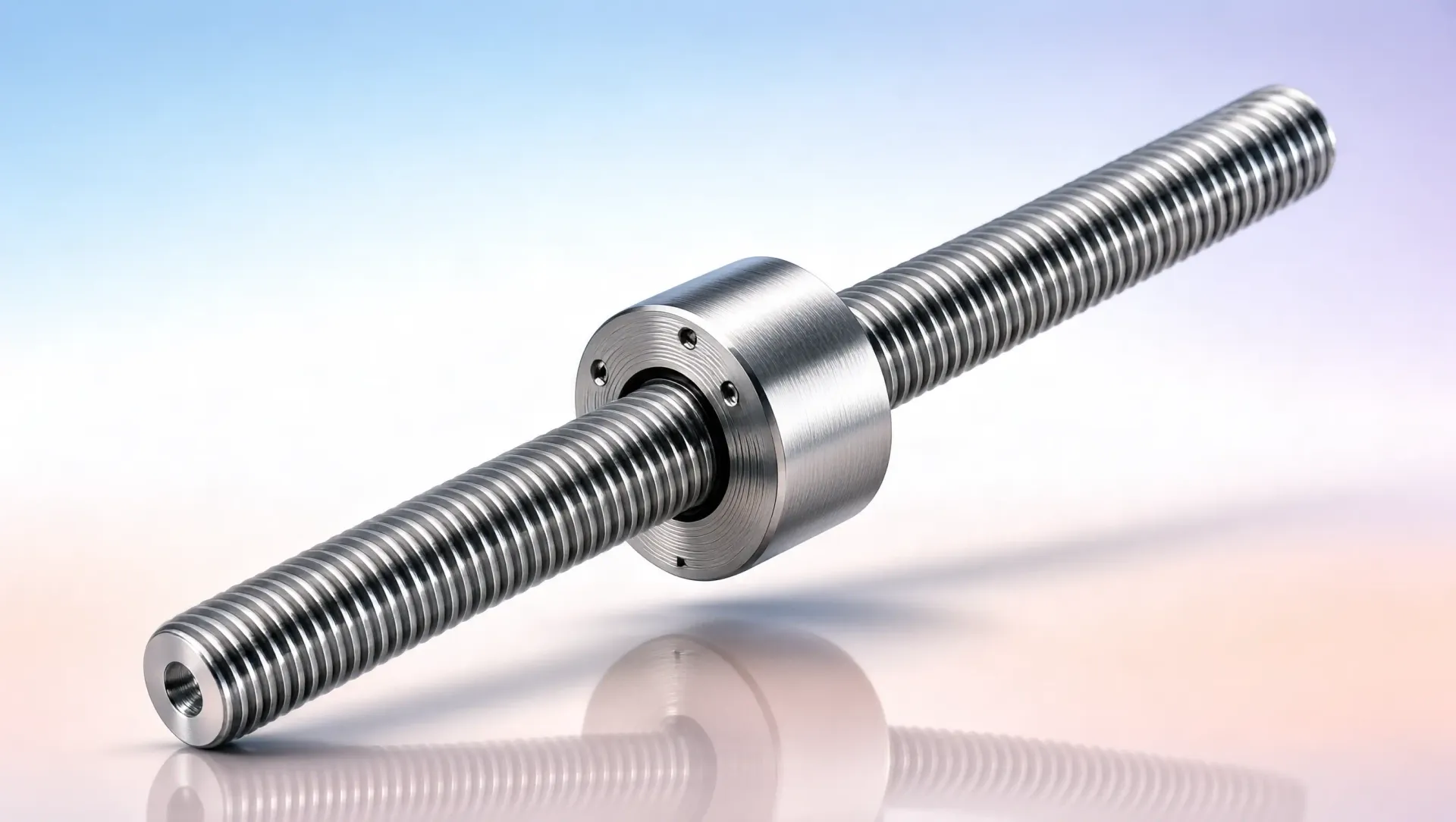

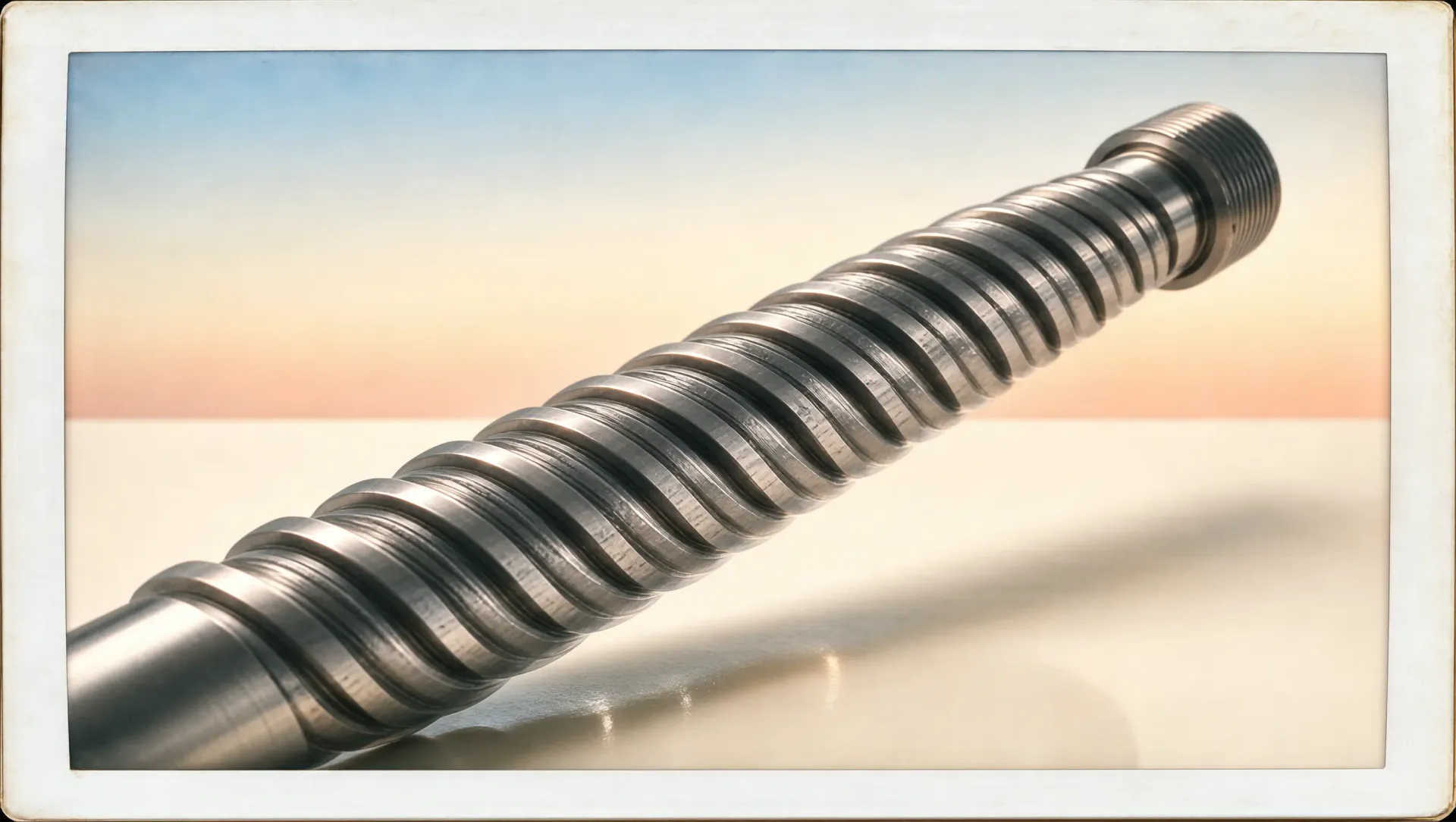

2.2 丝杆传动系统的速度特性

丝杆是将电机旋转运动转化为直线运动的核心传动部件，其导程大小直接影响输出速度。导程越大，相同电机转速下输出速度越快，但推力会相应降低；导程越小，输出速度越慢，但推力密度更高。

宇视嘉微型伺服电缸主要采用两种丝杆形式：

• 行星滚柱丝杆：承载能力强、精度高、寿命长，重复定位精度可达±0.002mm级别，适合高精密场景。FT、FTW、LT系列均配备行星滚柱丝杆。
• T型丝杆：结构简单、成本适中、最大推力相对较低，常见于灵驱DR系列部分型号。

对于短行程应用（2mm~12mm），丝杆导程通常较小，这使得空载速度保持在7~20mm/s的区间。虽然绝对速度数值不高，但考虑到行程极短，实际完成一次往复运动的总时间仍能控制在毫秒级。

2.3 减速箱对动态性能的影响

在灵驱DR系列（折返款DRF与同轴直驱款DRT）中，集成了行星减速箱。减速箱的作用是放大扭矩、降低转速，这一特性对响应速度产生双重影响：

• 正面作用：扭矩放大后，执行器在负载状态下的加速能力更强，不易因负载变化导致速度波动
• 负面影响：转速降低后，理论空载速度会有所下降

以SAG-DRF0813-20-20-10为例，其速度≤20mm/s；而SAG-DRF1013-200-7-10-F由于减速比更大，速度降至≤7mm/s，但推力从30N提升至300N。因此，减速箱的选择本质上是在速度与推力之间寻求平衡。

2.4 控制算法与通讯接口

控制系统的性能同样影响响应速度。宇视嘉微型伺服电缸支持RS485与CAN两种通讯接口：

• RS485：成熟稳定，抗干扰能力强，通讯速率可达115200bps以上，适合大多数工业现场
• CAN：实时性更好，通讯延迟更低，适合对响应速度要求极高的场景

此外，控制器的采样周期、位置环PID参数整定、加减速曲线规划等软件层面的优化，同样对响应速度产生重要影响。优秀的控制算法能够通过预测控制、前馈补偿等技术手段，进一步缩短定位时间。

三、宇视嘉微型伺服电缸响应速度全系解析

了解了影响响应速度的技术因素后，我们来看宇视嘉四大系列产品在响应速度方面的具体表现。以下表格汇总了各型号的关键参数，供您快速参考：

3.1 LT系列：同轴直驱的高速响应典范

LT系列采用电机与丝杆同轴布局，这种结构的优势在于：传动链最短、刚性最高、响应最快。由于省去了齿轮减速或皮带传动等中间环节，指令信号到输出端的传递路径被压缩到最小，响应延迟几乎仅取决于电机本身的电磁响应时间。

SAG-LT-120202400S作为LT系列唯一型号，行程2mm，重复定位精度达±0.002mm，额定推力400N，最大推力600N。虽然手册未标注具体速度数值，但同轴直驱的结构优势使其在响应速度方面具有天然优势，特别适合对动态响应有严苛要求的精密定位场景。

3.2 FT系列：齿轮折返的紧凑之选

FT系列采用齿轮折返结构，电机与输出轴呈90度布置。这种设计使整机高度降低，便于在空间受限的设备中进行嵌入式安装。FT系列包含5款型号，行程涵盖2mm与12mm，重复定位精度普遍达到±0.002mm至±0.003mm级别。

以SAG-FT-201202400XS为例，其前端0-3mm行程精度可达±0.002mm，这意味着在短行程精密微调场景中，FT系列同样具备优秀的响应稳定性。对于需要多轴协同的精密装配设备，FT系列的紧凑截面（20mm尺寸）便于排布安装。

3.3 FTW系列：集线板出线的灵活方案

FTW系列与FT系列传动方式一致，核心区别在于出线形式。FTW采用集线板设计，安装底板设有4pin公针，可直接插入集线板母座进行通讯，布线更加整洁规范，特别适合多轴联动的自动化设备。

值得注意的是，FTW系列中的SAG-FTW-240302800M配备CAN通讯接口，相比RS485具有更低的通讯延迟。对于响应速度要求极高的应用场景，如高速分选设备、高频测试台等，CAN接口版本是更优选择。该型号3mm行程、1000N峰值推力、约230g重量，是微型压合检测场景的理想选择。

3.4 灵驱DR系列：力控与响应的平衡艺术

灵驱DR系列包含折返款（DRF）与同轴直驱款（DRT）两种构型，均集成行星减速箱，可选配压力传感器，实现精准力控。该系列行程统一为10mm，重复定位精度在±0.03mm至±0.05mm之间，速度范围为≤7mm/s至≤20mm/s。

DR系列的速度相对较低，但这是为了换取更大的推力输出与力控功能。以SAG-DRT1224-150-20-10-F为例，其最大推力达225N，且内置压力传感器可实时反馈夹持力，适合需要柔顺抓取、力控压合的场景。在这类应用中，响应速度虽然不及LT/FT系列，但力控精度与稳定性更为关键。

四、响应速度与推力、行程的系统性选型

响应速度只是选型参数之一，实际应用中还需要综合考虑推力、行程、精度、通讯接口等多维度因素。盲目追求某一指标而忽视其他参数，可能导致整体方案不匹配。

4.1 以速度为核心的场景适配

如果应用场景对响应速度有极致要求，建议优先选择LT或FT系列。这两个系列采用行星滚柱丝杆、无减速箱直驱结构，响应速度最快。以SAG-FT-121202400XS为例，其12mm行程、±0.003mm精度、400N额定推力的配置，适合需要快速往复定位的精密装配场景。

对于超高响应需求，可关注FT系列前端0-3mm行程的高精度特性。在短行程微动控制中，实际响应时间更短，更容易实现快速稳定定位。

4.2 速度与推力的权衡策略

当应用既需要较快响应又需要较大推力时，需要在速度与推力之间寻求平衡。FTW-240302800M提供了3mm行程搭配1000N峰值推力的组合，兼顾了短行程快速响应与大推力输出，是微型压合、精密检测场景的折中选择。

如果推力需求超过500N而行程超过5mm，建议考虑FTW系列20mm尺寸型号（如SAG-FTW-201202400XS），其更大的机身截面能够承受更高的推力负荷，同时保持较好的响应特性。

4.3 力控场景的速度考量

对于需要力控交互的应用场景，如柔性抓取、力跟随压合等，响应速度与力控精度需要协同优化。灵驱DR系列虽然速度指标（≤7~20mm/s）不及LT/FT系列，但其内置压力传感器（可选）可实现实时力反馈，在接触瞬间快速调节推力输出，避免过冲损伤。

DR系列中的SAG-DRF1013-200-7-10-F精度最高（±0.03mm），最大推力300N，速度≤7mm/s，适合低速精密压合场景；SAG-DRF0813-20-20-10速度最快（≤20mm/s），但推力仅30N，适合轻量级力控抓取。

4.4 选型决策流程图

为帮助您快速定位适合的型号，建议按以下流程进行筛选：

• 明确行程需求：2mm以内选LT/ZU/ZUM/ZD系列；2~12mm选FT/FTW/DR系列
• 明确推力需求：30~150N选DR系列基础款；150~400N可选DR系列-F款或FT/FTW系列；400~1000N选FT/FTW高推力型号
• 明确精度需求：±0.002~0.003mm选LT/FT/FTW系列；±0.03~0.05mm可接受选DR系列
• 明确通讯需求：RS485通用场景；CAN高速实时场景
• 明确力控需求：需要压力反馈选DR系列-F型号

如仍有选型疑问，欢迎联系宇视嘉技术团队，获取专业选型支持。

五、验证微型伺服电缸响应速度的实用方法

理论参数了解后，实际验证同样重要。以下方法可帮助您在采购前充分评估产品响应速度是否符合需求。

5.1 空载响应测试

在无负载状态下，向电缸发送固定行程的往复指令，测量完成单次往复运动的总时间。测试时需注意：控制器采样周期设置是否合理、加减速曲线参数是否优化、通讯延迟是否纳入考量。建议使用示波器或高速数据采集设备记录位置信号波形，观察启动响应时间、稳定时间、振荡衰减等指标。

5.2 负载响应测试

在实际负载条件下测试响应速度，结果往往与空载差异显著。负载增大后，电机需要输出更大扭矩克服惯性，可能导致加减速时间延长。建议在额定负载的25%、50%、75%、100%四个等级下分别测试，记录响应时间变化曲线，评估速度衰减情况。

5.3 循环响应测试

对于需要高频往复运动的应用，循环响应测试必不可少。连续执行100次以上往复动作，记录平均响应时间、响应时间标准差、最大响应时间等统计指标。响应时间的稳定性决定了设备节拍的可靠程度，标准差越小说明速度越稳定。

5.4 通讯延迟测量

使用CAN或RS485分析仪测量控制器发出指令到执行器接收指令的时间延迟。对于多轴联动系统，还需测试多轴同步精度——各轴是否能在同一指令周期内同时响应，有无相位差导致的轨迹偏差。

六、典型应用场景中的响应速度要求

不同应用场景对响应速度的需求差异巨大，了解行业标准有助于合理设定预期、正确选型。

6.1 半导体设备领域

晶圆搬运、芯片贴装等半导体工序对响应速度与定位精度的要求极高。典型节拍要求在50~100ms内完成抓取-移动-放置的完整动作，对电缸的加减速性能与定位稳定性都是严峻考验。宇视嘉FT系列12mm行程型号配合精密运动控制器，可满足大部分半导体封装设备的响应需求。

6.2 3C电子智能制造

手机、平板等3C产品的精密装配中，元器件取放、对位贴合等动作需要频繁启停。响应速度直接影响贴装效率，而定位精度决定了最终产品质量。LT系列同轴直驱电缸凭借其快速响应特性，在贴片机、插件机等设备中得到广泛应用。

6.3 医疗精密装备

医疗设备对安全性与可靠性的要求远高于普通工业场景，响应速度需要在保证安全的前提下优化。注射泵定位、手术机器人末端执行、活检取样等应用，既要求响应敏捷，又要求运动平滑、力控精准。灵驱DR系列的可选压力传感器版本，能够在力控场景中提供额外安全保障。

6.4 人形机器人关节

人形机器人的灵巧手、肘关节、膝关节等部位需要同时满足体积小、响应快、力矩大的多重需求。宇视嘉灵驱DR系列关节模组采用紧凑结构设计，配合行星减速箱与空心杯电机，在有限空间内实现了较好的力速特性平衡，是人形机器人厂商的优选传动方案。

总结

微型伺服电缸的响应速度是一个系统工程，涉及电机特性、丝杆传动、减速配置、控制算法等多个环节的协同优化。宇视嘉旗下LT、FT、FTW、灵驱DR四大系列产品，通过不同的结构设计与参数配置，覆盖了从高速响应到大力矩输出的多样化需求。

如果您想第一时间获取宇视嘉微型伺服电缸的详细参数手册或申请样品测试，欢迎直接联系我们的技术团队：咨询热线400-992-8809，或发送邮件至sale@isagai.com。宇视嘉技术团队将根据您的具体应用场景，提供一对一的选型建议与方案评估服务。
