微型伺服电缸噪音控制，宇视嘉低噪音设计原理揭秘

微型伺服电缸噪音控制，宇视嘉低噪音设计原理揭秘

深夜的装配车间里，调试工程师最怕听到的不是设备停机的警报声，而是那种持续的、高频的电机啸叫声——它不会让设备宕机，却能让整个调试环境的工作舒适度大打折扣。对于需要在洁净室、医疗设备或精密检测场景中运行的设备来说，噪音问题从来不只是"听着吵"那么简单，它是可靠性与用户体验的第一道门槛。

微型伺服电缸作为精密运动控制的核心执行部件，其噪音水平直接影响整套系统的终端表现。那么，一台优秀的低噪音微型伺服电缸到底是怎么炼成的？本文从宇视嘉产品线出发，拆解其低噪音设计的底层逻辑。

一、微型伺服电缸噪音从何而来

在谈降噪之前，必须先搞清楚噪音的来源。微型伺服电缸的噪音主要来自三个环节：电磁噪音、机械传动噪音和结构共振噪音。这三者往往叠加在一起，形成我们最终听到的"嗡嗡声"或"尖锐啸叫"。

1、电磁噪音：电机的"原声"

有刷直流电机在换向时会产生电火花，换向器和电刷之间的接触噪声是主要来源。而传统无刷电机虽然消除了电刷摩擦，但如果驱动控制算法不够精细，转子磁场与定子线圈之间的齿槽转矩波动仍会产生高频电磁振动，进而传递为噪音。

这也是为什么同样是"无刷电机"，不同厂家、不同控制方案的电缸噪音表现可能差出一大截。

2、机械传动噪音：丝杠与齿轮的"摩擦声"

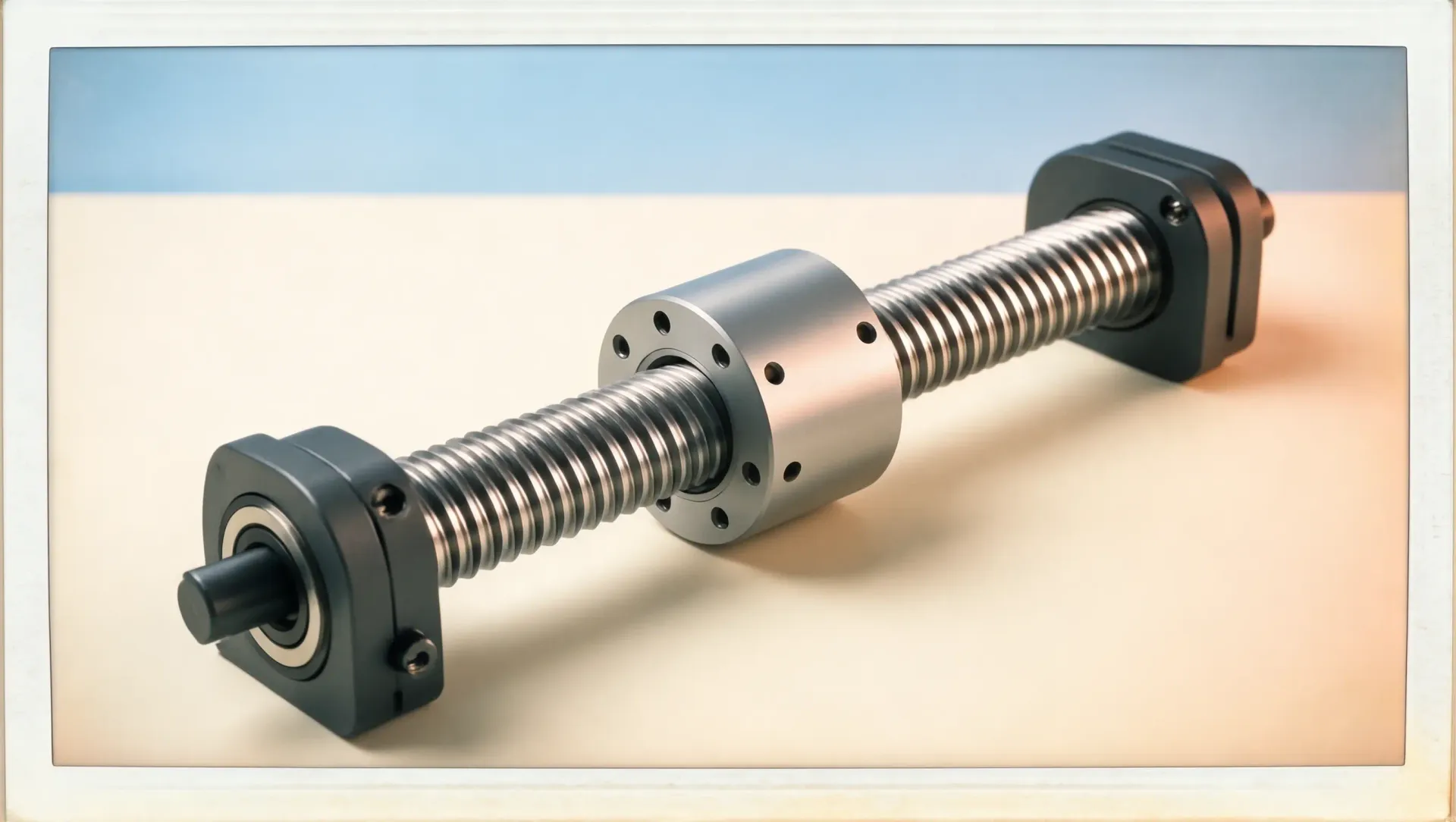

丝杠传动是电缸将电机旋转运动转换为直线运动的核心环节。滚珠丝杠依靠钢珠在滚道中循环滚动来传递动力，钢珠与滚道的接触是点接触，理论上摩擦系数较低，但在高速运行时，钢珠的循环撞击声、滚道入口处的冲击声往往成为噪音的主要贡献者。

相比之下，行星滚柱丝杠用滚柱替代滚珠，线接触的传动方式不仅承载能力更高，运行时相邻元件之间的碰撞更少，噪音特性也更加平滑。

此外，FT系列等采用齿轮折返结构的电缸，还存在齿轮啮合噪音的问题。齿轮精度、润滑状态、啮合间隙都是影响因素。

3、结构共振噪音：被放大的"二次声"

电机振动和传动振动会通过电缸壳体传递放大，如果壳体设计缺乏阻尼处理或刚度分布不均匀，某些频段的振动会被显著放大，形成结构共振噪音。这种噪音往往在中高频段尤为明显，且会随着安装方式的变化而改变。

二、宇视嘉低噪音设计的三大核心策略

针对上述三类噪音来源，宇视嘉在微型伺服电缸产品线上采取了系统性的低噪音设计策略，从电机选型、传动方式到结构优化，形成了一套完整的技术闭环。

1、空心杯直流无刷电机：从源头降低电磁噪音

宇视嘉全系列微型伺服电缸均采用空心杯直流无刷电机作为驱动核心。相比传统无刷电机，空心杯电机具有转子惯量小、响应速度快、换向平滑的特点。其独特绕组结构消除了铁芯带来的齿槽效应，电磁噪音显著低于有刷电机和普通无刷电机。

更重要的是，空心杯电机的转矩脉动极低，这意味着电机输出的力矩更加平稳，不会因为转矩波动而产生额外的振动噪声。在精密定位场景中，这一特性尤为重要——SAG-LT-120202400S能够实现±0.002mm的重复定位精度，其背后正是空心杯电机与精密丝杠的协同配合。

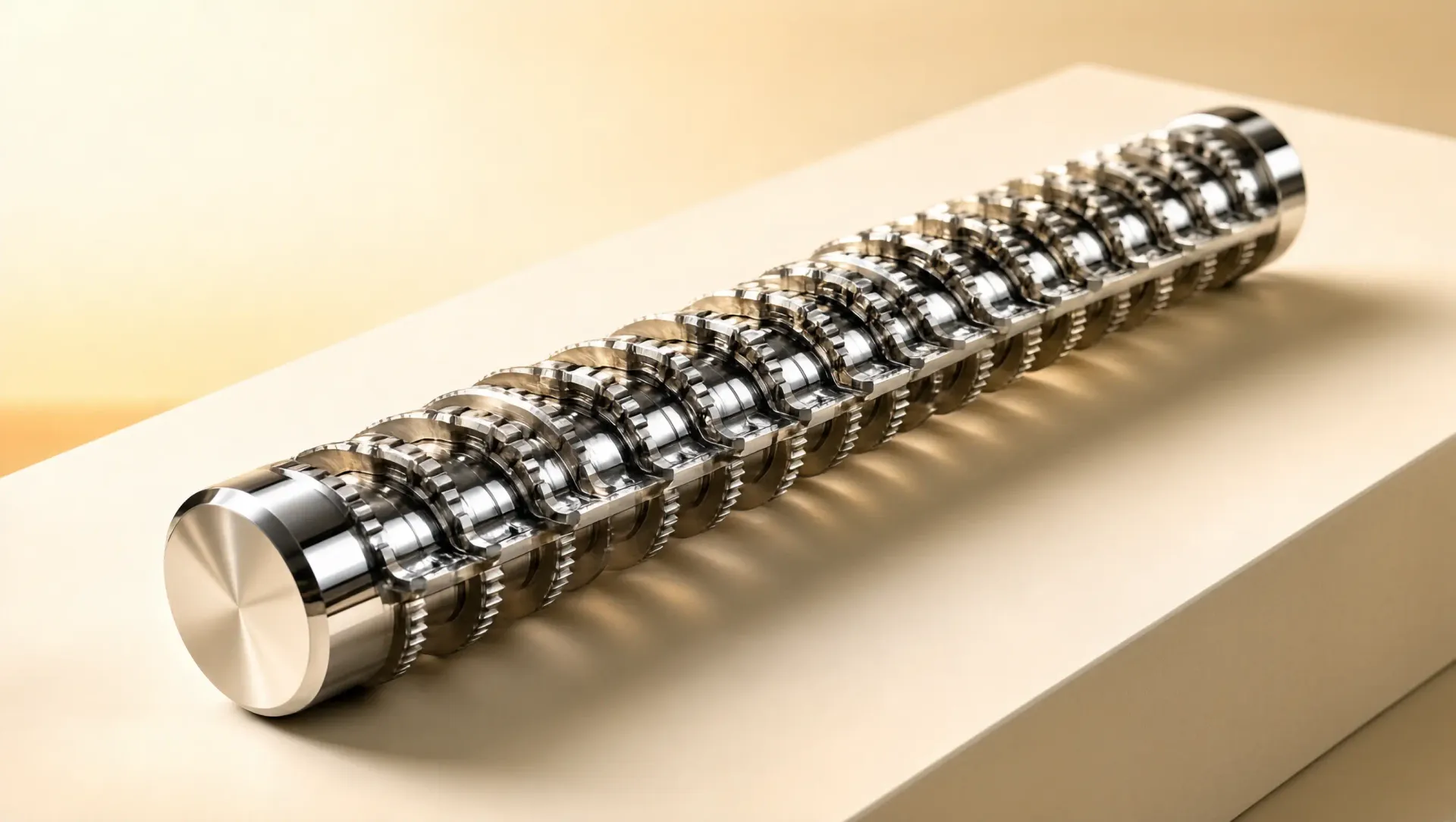

2、行星滚柱丝杠：传动噪音更低的精密之选

在传动方式上，宇视嘉大部分微型伺服电缸产品采用行星滚柱丝杠作为核心传动部件。以SAG-FT-201202400XS为例，其额定推力400N、最大推力600N，重复定位精度达到±0.002mm，行星滚柱丝杠在其中扮演了关键角色。

行星滚柱丝杠的噪音优势来源于其独特的接触方式。滚柱与滚道之间为线接触而非点接触，运行时接触应力分布更加均匀，滚动元件之间的碰撞冲击更小。相比传统滚珠丝杠，行星滚柱丝杠在相同负载下的噪音等级通常可以降低数个分贝。

此外，行星滚柱丝杠的螺母与丝杠之间有多条循环滚道同时承载，负载分布更均匀，运行时振动更小。这一特性在高精度、长时间连续运行的应用场景中尤为突出。

3、折返结构与同轴直驱：两种路径，各有侧重

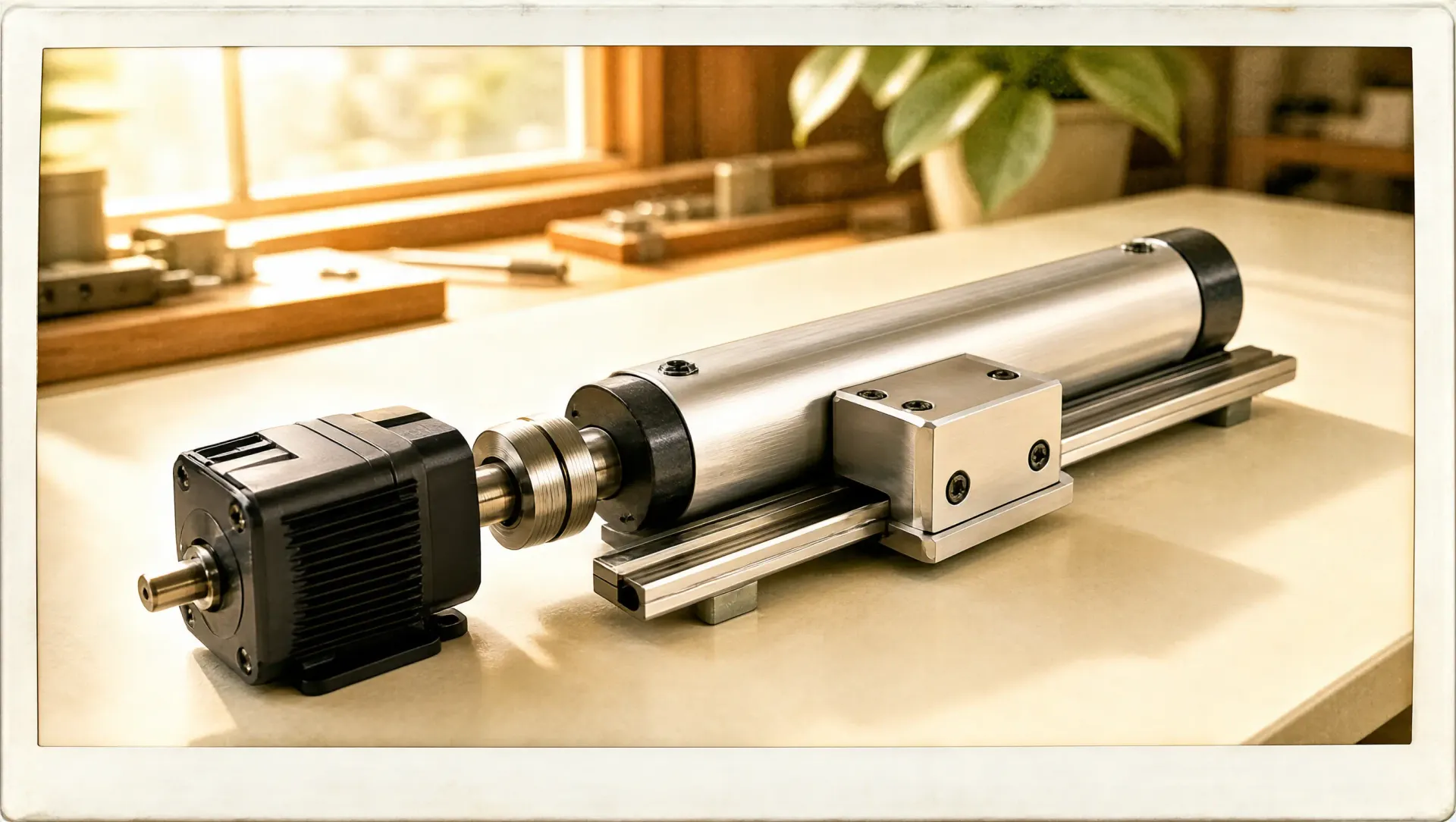

宇视嘉的FT系列采用齿轮折返结构，电机与输出轴呈90度折返式布局；FTW系列在传动方式上与FT一致，但采用集线板出线方式。LT系列则采用同轴直驱结构，电机和丝杆组件旋转中心在一条直线上，电缸外形更细长，截面尺寸更小。

这两种结构路径在噪音控制上各有特点：

• 同轴直驱结构（LT系列）由于电机与丝杠同轴布置，传动链路更短，齿轮传动环节更少，因此机械传动噪音更低。同时，同轴布局减少了偏心力矩，运行时振动更小。
• 折返结构（FT/FTW系列）通过齿轮减速增扭，电机可以在更高的转速区间运行，降低了电机本体的噪音贡献。但齿轮啮合环节需要更高的加工精度和良好的润滑来控制噪音。

宇视嘉FT系列电缸通过优化齿轮加工精度和啮合参数，将齿轮噪音控制在较低水平。以SAG-FTW-240302800M为例，其采用CAN通讯接口，额定推力800N、最大推力1000N，在高负载运行状态下仍能保持相对平稳的噪音表现。

三、产品噪音特性对比：各系列的低噪音优势

了解了设计原理，再来看宇视嘉各系列产品在低噪音方面的具体优势。需要说明的是，噪音测试与安装条件、负载状态、运行速度密切相关，以下对比基于典型工况下的综合评估。

对于噪音敏感度极高的场景，如同轴声学检测设备、超高精度光学检测台，LT系列（SAG-LT-120202400S）是首选——其同轴直驱结构消除了齿轮传动带来的周期性啮合噪音，配合空心杯无刷电机的低电磁噪音特性，整体噪音水平在同类产品中处于领先。

对于需要在保持紧凑体积的同时兼顾负载能力与噪音控制的场景，如半导体设备、精密点胶系统，FT/FTW系列是更务实的选择。以SAG-FTW-200202400C为例，其2mm行程、400N额定推力、600N最大推力，配合RS485通讯接口，可满足大部分中等负载的精密定位需求，且运行噪音在可接受范围内。

四、选型建议：如何为您的应用匹配低噪音电缸

理论说完了，最终还是要落到选型上。噪音控制不是孤立的设计指标，它与行程、推力、精度、安装空间等多个因素相互关联。以下是几个关键的选型决策点：

1、明确噪音要求等级

先问自己一个问题：应用场景对噪音的容忍度有多高？

• 洁净室、医疗手术辅助设备：噪音是第一优先级，应优先选择同轴直驱结构（LT系列）或低速平稳运行的灵驱DR系列。
• 工业装配线、3C电子检测：噪音是重要指标但非唯一，可以接受中等噪音水平，FT/FTW系列在性价比上更有优势。
• 高温环境、重负载持续运行：噪音可能需要为可靠性和散热让路，此时应优先保证电机和丝杠的负载余量。

2、行程与速度的匹配

行程越短、速度越低，噪音控制越容易。宇视嘉产品线中，SAG-FT-200202400ZD、SAG-FT-200202400ZU、SAG-FT-200202400ZUM等2mm短行程型号，在短行程区间（0-3mm）的重复定位精度可达±0.002mm，控制精度更高，运行更平稳。

如果应用需要较大行程但噪音敏感，可以考虑SAG-FT-201202400XS或SAG-FTW-201202400XS，12mm行程覆盖更多场景，且前端短行程区间的控制精度同样优秀。

3、通讯接口与控制集成

噪音控制不仅是机械设计的问题，控制策略同样关键。精细的加减速曲线、适当的PID参数调整、避免电机在共振转速区间运行，都能有效降低噪音水平。

宇视嘉全系列支持RS485通讯，FTW-240302800M支持CAN通讯，可根据现有控制系统选择合适的通讯接口。宇视嘉技术团队可提供控制参数优化支持，帮助用户在实际工况中挖掘更优的噪音表现。

五、结语：噪音是设计水平的综合体现

一台微型伺服电缸的噪音水平，表面上看是"听着吵不吵"的问题，本质上反映的是电机选型、传动设计、结构工艺、控制算法的综合实力。宇视嘉通过空心杯无刷电机、行星滚柱丝杠、多系列结构布局的组合策略，为不同应用场景提供了差异化的低噪音解决方案。

从SAG-LT-120202400S的同轴直驱设计，到FT/FTW系列的精密齿轮折返结构，再到灵驱DR系列的低速平稳运行，宇视嘉的产品线覆盖了从微米级精度到千牛级推力的广泛需求，而低噪音设计贯穿始终。

如果您正在为某个精密设备选型，正在为噪音问题困扰，不妨直接联系宇视嘉技术团队——400-992-8809，或发送邮件至sale@isagai.com，获取针对性的低噪音方案建议。

毕竟，让设备跑稳一个班次是一回事，让它安静、稳定、精准地跑完每一个班次，才是真正的本事。
