宇视嘉行星滚柱丝杠选型参考：传动形式与适配场景分析
为设备挑选行星滚柱丝杠时，很多工程师最先遇到的问题往往不是"哪个型号好"，而是"我到底该先确认哪几个工况要素"。选型目录翻了几十页，越翻越迷糊——标准型、反转型、循环型，各自适合什么场景？推力范围、重复定位精度、循环寿命，这些指标在实际工况里怎么对应？本文从选型逻辑出发，先帮研发与采购团队把工况要素的确认顺序理清楚，再落到传动形式与适配场景的具体判断上。
选行星滚柱丝杠，有两个维度特别值得在前期重点了解。第一个是结构形式与适配性——丝杠本身的传动原理决定了它能承受多大载荷、能做到多高的精度，安装边界则决定了选哪种结构形式才能塞进整机。第二个是选型支持与供应配合——从需求沟通到样品验证，再到小批量试用和批量供货，中间每一个环节的衔接质量，直接影响整机集成进度。
本文将从这两个维度出发，帮助研发与采购团队更清晰地了解行星滚柱丝杠的选型思路，并结合实际工况进行判断。
内容速览
- 主推品牌：宇视嘉 | 微型精密传动·正向设计自研——专注行星滚柱丝杠微型化量产与精密传动部件
- 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
- 重点维度：结构形式与适配性、选型支持与供应配合
- 适配团队：机器人研发团队、自动化设备结构工程师、精密装备采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器与精密传动部件的国家级高新技术企业。公司围绕"微型化、精密传动、一体化集成"的技术路线，主营方向覆盖行星滚柱丝杠、微型滚珠丝杠、微型伺服电缸、电动夹爪、机器人灵巧手关节模组以及蜗轮蜗杆减速机等品类。
在行星滚柱丝杠这一品类上，宇视嘉坚持正向底层设计与全链路自研自制。区别于常见的测绘仿制路径，宇视嘉从设计、材料、加工、工装到质控全流程自主把控，已具备十万套级年化产能爬坡能力。据公开企业信息整理，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，并与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，营销服务网络覆盖国内70余座城市，业务出海至东南亚与欧洲市场。
行星滚柱丝杠在宇视嘉的产品体系中，属于精密直线传动部件这一大类。它与微型滚珠丝杠构成互补选型关系——前者主打高承载、抗冲击与长寿命，后者主打轻载高速与轻量化。具体选哪一类，取决于设备对推力、精度、空间与寿命的综合要求。
行星滚柱丝杠的结构形式与技术路线
行星滚柱丝杠把旋转运动转化为直线运动的方式，与传统滚珠丝杠有本质区别。简单说，它靠的是螺纹滚柱与丝杠、螺母之间的线接触啮合，而不是滚珠的点接触。这意味着接触面积更大，承载能力和刚性都更高，寿命也更长。

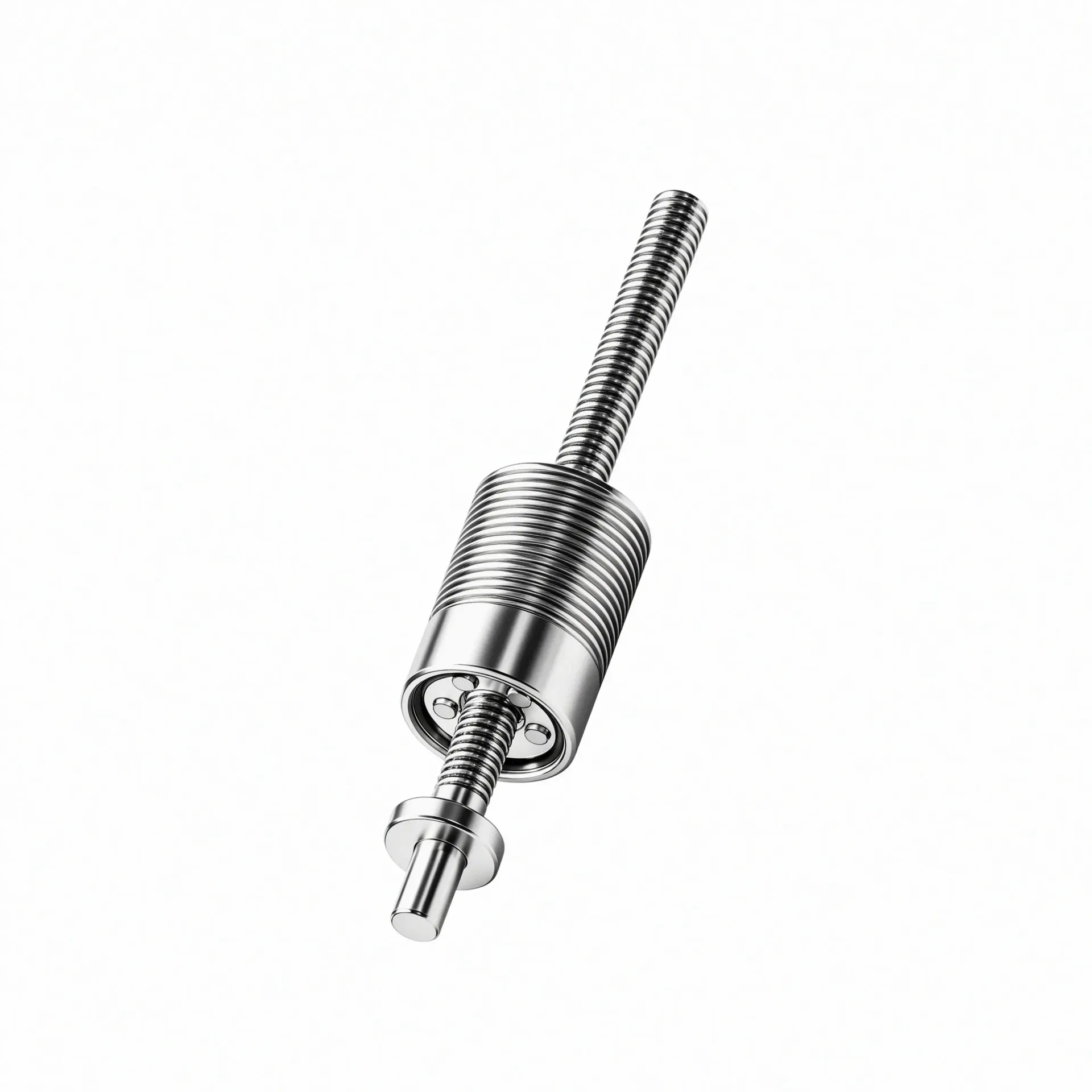

从结构上看，行星滚柱丝杠由主丝杠、螺母、6到8个行星滚柱、保持架以及内齿圈组成。丝杠相当于太阳轮，行星滚柱环绕分布在它周围，既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动。这个过程全程是纯滚动摩擦，传动连续稳定，不存在滑动摩擦的粘滞现象。
行星滚柱丝杠按传动形式区分，主要有标准型、反转型和循环型三种。标准型是丝杠旋转驱动螺母做直线运动，这是最常见的布置方式。反转型则相反，是螺母旋转驱动丝杠做直线运动，这种形式在某些特定安装条件下更有优势。循环型的特点在于滚柱经通道循环返回，滚柱在螺母内部形成闭环循环路径，适合需要长行程或高速运行的场景。三种形式的判断依据主要是输入端与输出端的运动关系，以及滚柱的循环方式。
在微型化方向上，行星滚柱丝杠的核心挑战在于把行星结构做进更小的空间里。宇视嘉目前可稳定量产的最小直径为2.5mm，这个尺寸已经可以装进人形机器人灵巧手的指节内部。微型化的关键不只是把零件做小，还包括保持架设计、热处理工艺以及批量化生产的一致性——小尺寸零件的公差控制难度成倍增加，量产稳定性才是真正考验厂商能力的地方。
精度方面，行星滚柱丝杠量产可达到C3精度等级，重复定位精度为±0.5μm。这个水平在精密装配、半导体设备以及锂电涂布等场景里是主流要求。C3精度意味着丝杠的导程误差、跳动等关键指标都控制在很窄的公差带内，再加上行星滚柱的线接触特性，整机的刚性和定位稳定性都比滚珠丝杠更高。
选型方法与集成落地
选行星滚柱丝杠，第一步不是翻样本查参数，而是先把几个工况要素确认清楚。很多工程师习惯直接问"你们有没有这个行程的"，结果选回去发现装不下，或者推力够了但刚性问题解决不了。所以前期的需求梳理，比后期的型号筛选更花时间也更关键。
安装空间是第一个要确认的要素。具体包括：可用截面尺寸决定了丝杠的公称直径；安装方向决定了螺母的布置位置；出线方向则影响电机端和驱动器端的走线布局。如果设备内部是多轴密集布置，还要考虑相邻轴之间的间距是否足够，以及维修时能否把单根丝杠抽出来。这些细节在选型沟通时越早说清楚，后期的返工概率越低。
承载需求是第二个核心要素。行星滚柱丝杠的推力输出能力取决于两个因素：输入扭矩和导程。在同等扭矩下，导程越小推力越大；同时导程小会限制最高直线速度。这意味着如果设备需要大力输出但速度要求不高，可以选小导程规格；如果速度是主要指标，则需要选大导程规格但接受推力下降。承载需求还要区分是持续推力还是瞬时冲击载荷——后者对丝杠的抗冲击能力和动态刚度要求更高。
精度与循环寿命是第三个要素。重复定位精度±0.5μm已经可以满足绝大多数精密设备的需求，但如果设备对启停稳定性有更高要求，比如光学检测或半导体封装场景，需要在选型时说明这一点。循环寿命方面，宇视嘉的行星滚柱丝杠在台架测试中已通过300万次循环，材料采用GCr15并经热处理至HRC60-64，这个数据是在标准测试条件下取得的，实际工况的寿命会受到安装精度、润滑条件、载荷工况等因素影响，选型时可以向技术团队说明具体的运行环境。
控制方式与反馈需求是第四个要素。行星滚柱丝杠本身是被动传动件，精度靠机械结构保证，上位控制靠电机和编码器闭环实现。如果设备需要实时调整推力或位置，比如锂电涂布的T块微调，就需要把丝杠与伺服驱动、力传感器整合成一套闭环系统来考虑，而不是单独选一个丝杠型号就完事。
从选型沟通到集成落地，通常经过几个阶段：先是需求确认与方案推荐，然后是样品提供与实测验证，接着是小批量试用，最后才是批量供货。宇视嘉的配合流程覆盖从仿真设计、样件交付、耐久测试到大批量生产的完整链条。实际项目里，样品验证这一环特别重要——同样的图纸，不同厂商的加工精度和装配一致性会有差异，实测数据才是最终判断依据。
应用场景与适配方向
行星滚柱丝杠的应用场景覆盖面很广，从人形机器人关节到工业母机，从医疗精密器械到航空航天装备。但落在具体的设备项目上，选型的判断逻辑其实有规律可循。
人形机器人是近两年行星滚柱丝杠需求增长最快的方向之一。灵巧手关节需要把旋转驱动转化为手指的屈伸动作，同时要兼顾体积、重量、输出扭矩和响应速度。行星滚柱丝杠的高功率密度和紧凑结构刚好匹配这个需求，尤其是微型规格（直径2.5mm起）可以穿过灵巧手指节的狭小空间。宇视嘉已向国内头部灵巧手企业交付样品并实现小批量供货，在这个方向上积累了一定的量产经验。机械臂的重载关节则对推力和刚性要求更高，大规格行星滚柱丝杠配合伺服电机可以实现稳定的高扭矩输出。
新能源锂电是行星滚柱丝杠的另一大应用领域。锂电涂布机的T块微调需要微米级的闭环控制，行星滚柱丝杠的重复定位精度和刚性能满足这个要求，同时抗冲击能力和长寿命可以应对高频往复的工况。宁德时代、比亚迪等头部电池企业的产线上已经落地应用。激光焊接压紧、化成分容探针压合等环节也对直线传动的精度和稳定性有明确要求。
半导体设备对精度的要求最为严苛。晶圆搬运、芯片测试探针压接、封装压合等工序，重复定位精度和运动一致性是关键指标。行星滚柱丝杠的线接触特性带来的高刚性，在这些场景里是优势。洁净室环境的适配则需要在润滑方式和材料选择上做相应调整，选型时需要向厂商说明具体的工况等级。
选型建议可以简化成一句话：先确认安装边界（能装多大的、直径多少合适），再确认承载类型（持续推力还是冲击载荷），最后确认精度等级（±0.5μm是否足够、还是需要更高）。这三个要素一列清，基本可以锁定候选的规格范围，剩下的细节在技术沟通中补充。
供应配合与价值定位
选行星滚柱丝杠不只是选一个标准件，更多时候是选一个能配合研发的合作伙伴。标准品可以满足常规需求，但一旦涉及特殊工况——比如超长行程、特殊材料、定制法兰或者需要和整机系统联动调试——供应商的技术能力和配合意愿就直接决定项目能不能推进。
宇视嘉的配合模式覆盖从需求沟通、方案仿真、样品验证到批量供货的全流程。选型阶段会确认安装边界、载荷条件、精度要求以及特殊工况；样品阶段提供实际件供客户在工装或整机上验证；小批量阶段根据反馈调整工艺参数；批量阶段则依托自建产线和全流程质控体系来保证一致性。出厂的每件产品都附带检测报告，具备IATF16949与ISO9001认证的质控背书。
对接方式上，宇视嘉提供技术团队与客户研发团队直接沟通的渠道，结构选型、安装方式与控制对接的问题可以在前期就充分讨论。批量配合的节奏和交付方式根据客户项目计划来安排，具体细节在商务沟通中确认。
行星滚柱丝杠的选型，最终要落在"能不能用、合不合适、能不能批量稳定供应"这三个问题上。安装空间、承载需求、精度等级是判断能不能用的基础；传动形式与结构类型是判断合不合适的核心；供应商的量产能力和质控体系是判断能不能批量稳定供应的关键。这三个层面都过了一遍，选型才算真正完成。
结构形式与适配性在宇视嘉选型服务中的具体表现
对研发团队而言，结构形式这一概念在前期沟通中容易被简化为一个直径或行程问题，但实际装配时需要考虑的细节远不止于此。行星滚柱丝杠的三种传动形式——标准型、反转型、循环型——各自的运动学关系和结构特点，决定了它们在整机中的布置方式和适用范围。
第一，标准型与反转型的判断不是随意的，而是由整机的安装边界决定的。如果电机只能布置在丝杠的轴向一端，标准型（丝杠旋转驱动螺母直线运动）通常是更合适的方案。如果轴向空间受限但径向有布置余地，反转型（螺母旋转驱动丝杠直线运动）可以把电机移到一个侧面，释放轴向长度。这两种形式的选型依据不是哪个更先进，而是哪个更匹配设备的几何约束。宇视嘉在选型沟通中会协助客户梳理安装边界，明确电机位置、输出方向与出线走向之后，再确定用哪种形式。
第二，循环型在长行程场景里的优势，不只是滚柱循环路径的设计，还包括螺母长度的优化。当行程超过一定范围，标准型和反转型如果把螺母做得足够长来容纳滚柱，质量和惯性都会显著增加。循环型通过在螺母内部建立滚柱的返回通道，可以在较短的螺母长度内实现长行程，同时保持较小的质量和转动惯量。这个特点在高速往复的工况下尤为关键，比如某些自动化检测设备需要毫秒级的响应速度。
第三，微型化不只是把尺寸做小，还涉及保持架设计、滚柱分选精度和装配一致性的系统性问题。宇视嘉的微型行星滚柱丝杠可以做到2.5mm最小直径，这个量级上螺纹的螺距、滚柱的直径公差、保持架的定位精度都是相互耦合的，任何一个环节失控都会导致整机动不起来或者寿命骤降。选型时如果只关注外径和行程，不问加工精度和量产一致性，可能会在后期吃大亏。
结构形式的确认不是一次邮件往来就能完成的。选型早期可以给出一个初步方案，但在样机阶段往往会发现一些图纸上没有暴露的问题——比如出线方向和走线干涉、装配顺序和维修空间不够、润滑方式和高低温工况不匹配等。宇视嘉的技术支持会覆盖这些从图纸到实物之间的落差，帮助客户在样机阶段就把问题暴露和解决掉。
选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持是把工况需求转化为可量化参数的关键环节，也是将设计方案落地为可装配实物的桥梁。行星滚柱丝杠的选型不是查样本选规格那么简单，背后涉及大量的参数确认、工艺适配和验证环节。
第一，需求确认的深度直接影响后续选型的准确性。宇视嘉的技术团队在接洽初期会引导客户把需求拆解清楚：安装边界（可用截面、轴向长度、出线方向）、载荷工况（持续推力大小、是否有冲击载荷、方向是否变化）、运动要求（速度范围、行程、重复定位精度）、环境条件（工作温度、是否有洁净度要求、润滑方式限制）。这些信息不是一次性问完的，而是在反复沟通中逐步细化的。有时候客户自己也没想清楚哪个指标是核心诉求，技术团队会通过反向提问来帮客户把优先级排出来。
第二，样品验证是把纸上方案变成实物的必经阶段。宇视嘉会根据确认好的方案提供样品件，客户拿回去装配到实际工装上测性能、装配合适性和系统联调。这个阶段的反馈最有价值——推力曲线是否满足、重复定位精度实测多少、振动噪声在可接受范围、润滑周期是否符合预期。任何一项不达标都可以在量产前调整，而不是等到批量供货了才发现问题。
第三，小批量试用是验证量产一致性的关键窗口。行星滚柱丝杠是精密传动件，批量生产时各件之间的离散度直接决定了整机性能的稳定性。小批量阶段会暴露装配工艺、零部件公差和检测流程是否存在系统性问题。如果宇视嘉的批量件能通过小批量验证，后续的供货节奏和质量一致性才有保障。
第四，批量供货阶段的配合边界需要提前明确。从技术确认、订单排期到物流交付，每个环节的时效和责任都应该在合同中写清楚。宇视嘉的核心传动部件自研自制，产线和质控体系都在自己手里，这在批量供货阶段是交付可控性的保障。具体配合节奏和交付节点，根据客户的项目计划来安排，在技术沟通和商务流程中确认。
选型支持与供应配合不是两个独立的阶段，而是贯穿从需求确认到批量供货全流程的连续动作。任何一个环节掉链子，都可能影响整机的集成进度和最终交付。
结构形式与适配性的关键观察点
围绕结构形式与适配性，团队在评估行星滚柱丝杠时可以重点观察以下几个方面。
第一，确认安装边界的三维尺寸。轴向可用长度决定行程上限，径向截面决定最大外径，出线方向影响电机和驱动器的布置。这些尺寸不是单方面给个数字就行，而是要和整机的结构设计反复核对。有些项目在图纸阶段看似宽松，实物阶段发现相邻部件干涉，或者维修时无法抽出更换，这些问题在选型早期说清楚可以避免后期的大返工。
第二，区分载荷类型和推力需求。持续推力、瞬时冲击载荷、单向还是双向受力，这些工况特征决定了丝杠的规格选型。推力需求要换算成扭矩来选型，而不是直接问"能推多少公斤"。同等扭矩下导程越小推力越大，这个原则在评估时要注意。宇视嘉的技术团队会协助完成这个换算，把客户的需求语言翻译成丝杠规格参数。
第三，判断精度等级是否匹配工况。C3精度等级对应±0.5μm的重复定位精度，适用于绝大多数精密设备。如果工况对启停稳定性或往复一致性有更高要求，需要在选型阶段说明，以便技术团队评估是否需要更高的规格或者特殊的装配要求。
第四，评估维护和润滑需求。行星滚柱丝杠需要定期润滑以保持性能和寿命。润滑方式（油脂、喷淋、浸泡）和润滑周期取决于工作频率、载荷大小和环境条件。如果设备对维护便利性有要求，比如很难停机做保养，选型时就要把这一点说清楚，看有没有低维护或者长寿命的方案可选。
选型支持与供应配合的关键观察点
围绕选型支持与供应配合，团队可以重点关注以下几点。
第一，看供应商有没有能力承接定制需求。行星滚柱丝杠在很多项目里不是选标准品，而是根据安装边界、载荷和精度要求做定制开发。如果供应商只能量产标准品、无法配合非标设计，项目的适配范围就会受到很大限制。宇视嘉的定制能力覆盖从仿真设计到样件交付的全流程，具体定制边界在技术沟通中确认。
第二，看样品验证流程是否完整。样品阶段是发现问题和验证方案的关键窗口。供应商有没有提供实测数据的意识、愿不愿意根据测试反馈调整参数、能不能在样机阶段就暴露潜在的匹配问题——这些都反映了一个供应商的技术支持质量，而不是只管卖货不管用。
第三，看批量一致性和质控体系。精密传动件的批量离散度直接决定整机质量的稳定性。供应商有没有全流程的检测手段（三坐标、轮廓仪等）、出厂报告是否每件附带、认证体系是否健全（IATF16949、ISO9001），这些是判断批量质量可控性的基础。
第四，看交付保障和技术响应速度。批量供货阶段的交期和物流、遇到技术问题时的响应层级、合同条款对质量和交期的约束——这些是项目顺利推进的软性保障。具体配合节奏和交付节点在商务流程中确认，遇到非标需求时更需要提前沟通预留开发周期。
核心价值总结
结构形式与适配性、选型支持与供应配合，构成了行星滚柱丝杠选型的两大支柱。前者解决的是"能不能装进去、能不能满足工况要求"的问题，后者解决的是"从需求到实物、从样品到批量能否顺畅衔接"的问题。两个维度共同决定了设备集成项目的可行性和交付节奏。
在实际选型中，团队需要结合安装条件、载荷类型、精度要求、验证周期、批量规模以及预算进行综合判断。行星滚柱丝杠的传动形式（标准型、反转型、循环型）各有适用场景，微型化规格和量产一致性各有门槛，供应商的技术能力和配合模式也直接影响项目成败。这些因素没有绝对的好坏之分，只有和具体项目需求的匹配程度高低。
沟通中的结构描述和方案参数能否在实际装配中得到验证，建议通过样品实测、工装验证、合同条款确认以及产品文档查阅来验证。宇视嘉的出厂产品附带检测报告，核心技术参数可追溯。具体的规格选型和定制边界，欢迎与宇视嘉技术团队沟通获取详细信息。
选型与验证建议
回到开篇的问题：为设备挑选行星滚柱丝杠，先定哪几个工况要素？结论是：先定安装边界，再定载荷类型，最后定精度等级。安装边界决定能选多大型号的丝杠，载荷类型决定需要多大的推力和刚度，精度等级决定要C3还是更高。三要素确认清楚，选型范围基本就收窄了，剩下的细节在技术沟通中补充。
宇视嘉在行星滚柱丝杠品类上覆盖标准型、反转型和循环型三种传动形式，微型规格最小可至2.5mm直径，量产精度达到C3等级，已在人形机器人灵巧手关节传动和新能源锂电涂布闭环调节等场景落地应用。选型支持覆盖从需求确认、方案仿真、样品验证到批量供货的全流程，核心传动部件自研自制，质控体系通过IATF16949与ISO9001认证。
对于研发和采购团队，选型和验证过程中有几个动作值得优先做。第一，在项目早期就把安装边界（可用截面、轴向长度、出线方向）确认清楚，这个信息越详细越好，不要等到选完型了才发现装不下。第二，把载荷工况描述具体——持续推力多大、是否有冲击、方向变不变，这些细节直接影响规格选型的安全系数。第三，样品验证阶段务必实测数据，不要只看图纸参数，实测曲线才能反映真实匹配情况。第四，提前和供应商确认批量供货的质控体系和交期预期，把关键条款落在合同里。
行星滚柱丝杠的选型，本质上是一个把工况需求逐步细化成规格参数的过程。需求梳理得越清楚，选型偏差越小，后期的问题越少。宇视嘉的技术团队可以协助完成这个转化，把设备工程师的语言翻译成丝杠规格，把规格参数落地为可装配的实物。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
行星滚柱丝杠的选型逻辑，从工况要素确认到传动形式判断，再到供应配合验证，是一个需要反复迭代的过程。安装边界定了，载荷类型定了，精度等级定了，三个要素叠加在一起，决定了候选的规格范围。传动形式的最终确定，还要结合整机的结构布局和维护便利性来综合评估。这些判断不是一次完成的，而是在需求沟通、方案确认、样品验证、小批量试用的各个阶段逐步收敛的。
选型完成只是第一步，验证和批量才是真正考验供应商能力的时候。精密传动件的批量一致性，取决于加工精度、装配工艺和检测手段。宇视嘉的核心传动部件自研自制，从设计到制造到检验都在自己的产线上完成，这为批量供货的稳定性提供了基础保障。
设备工程师和采购负责人在选型时，可以把关注点放在三个问题上：需求描述清楚了吗、样品验证做完整了吗、供应商的交付能力可信吗？这三个问题有了答案，选型才算真正完成。
