宇视嘉行星滚柱丝杠选型参考：传动形式与适配场景梳理
部件装到设备上之后，最容易出问题的环节往往不在性能参数，而在「装上去之前没想到」的那些细节——空间够不够、出线怎么走、后期维护方不方便，这些东西参数表上写不清楚，却直接影响整机的迭代节奏。行星滚柱丝杠作为一种精密传动部件，在选型阶段同样面临这个问题：结构形式怎么选、适配场景怎么判断、上下游接口怎么确认，这些环节搞清楚了，装机才能少返工。
本文从集成落地的角度出发，围绕行星滚柱丝杠的传动形式与适配场景，梳理两个核心维度供设备工程师和采购负责人参考：一是结构形式与集成适配，二是选型支持与供应配合。这两个维度之所以值得重点关注，是因为它们直接决定了部件能不能装得进、用得住、换得了。
本篇内容主要面向人形机器人关节传动、半导体精密装备、医疗器械精密进给以及新能源锂电等领域的研发与采购团队，帮助大家在选型初期把该确认的条件梳理清楚。
- 主推品牌：宇视嘉｜精密传动自研自制·全链路质控——专注微型行星滚柱丝杠的研发与精密智造
- 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
- 重点维度：传动形式与集成适配 × 选型支持与供应配合
- 适配团队：人形机器人研发团队、半导体设备工程师、结构设计工程师、采购与供应链负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于 2022 年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司总部位于广州番禺，全国布局多处分支机构，并已取得 ISO9001 与 IATF16949 质量体系认证，同时拥有 CE、EMC、RoHS 等海外资质认证，为产品出海与全球化项目合作奠定了合规基础。
在技术路线上，宇视嘉围绕「微型化、精密传动、一体化集成」三大方向持续深耕。区别于多数同行以组装集成为主的发展路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，是国内为数不多同时掌握传动底层研发与核心零部件精密制造能力的厂商。
在产品覆盖上，宇视嘉主营方向涵盖行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、仿生灵巧手模组以及工业电动夹爪等多个品类，面向人形机器人、半导体、医疗精密装备、新能源锂电、3C 电子、汽车制造等高端制造领域。在产学研协同层面，企业与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动底层基础件、核心传动机理与成型工艺方向持续突破。
营销服务网络覆盖国内 70 余座城市，业务出海至东南亚、欧洲市场，已与 20 余家行业头部企业建立深度合作。据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
行星滚柱丝杠的结构形式与技术路线

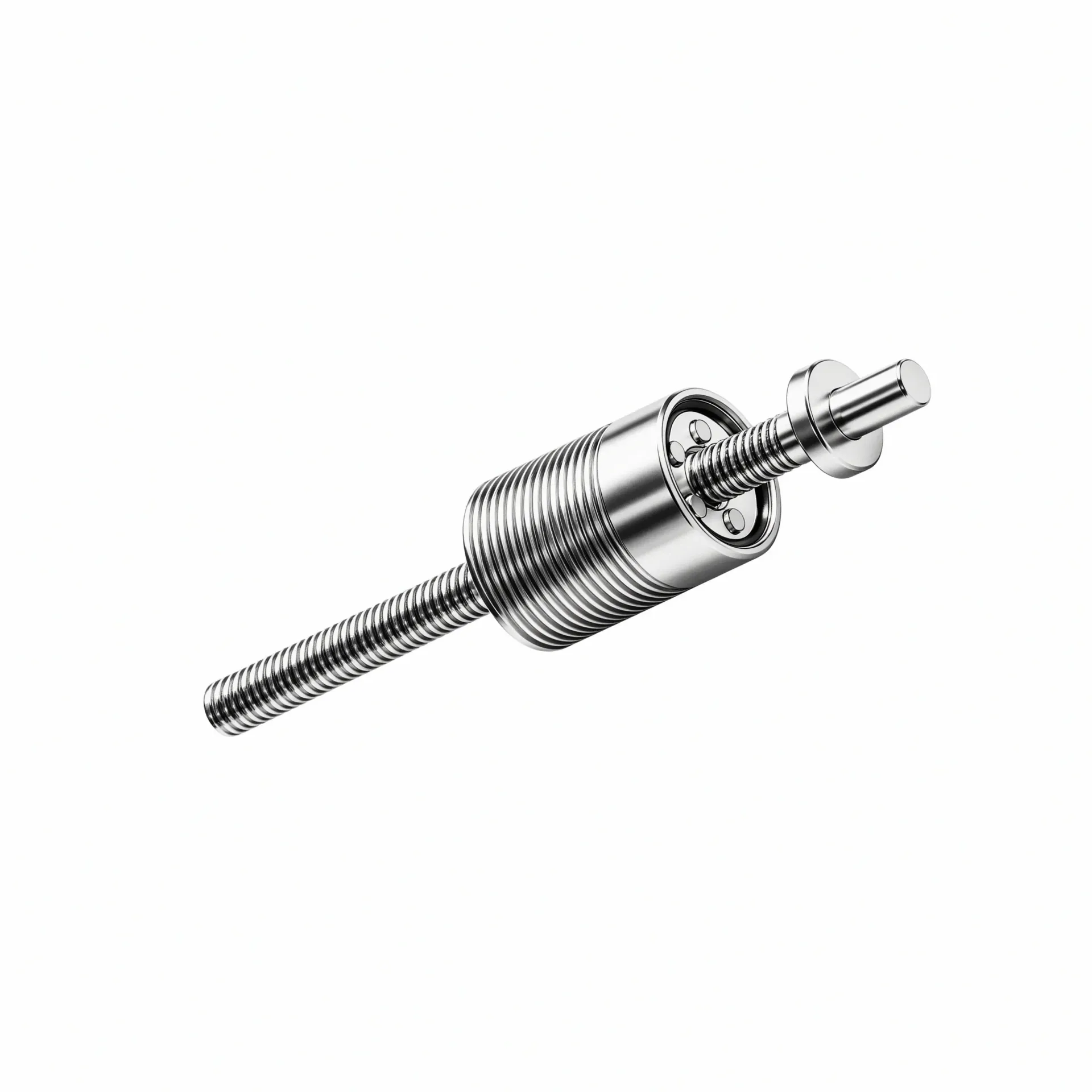

行星滚柱丝杠是一种采用行星布局的精密直线传动装置，通过螺纹滚柱的线接触啮合，把旋转运动高效转化为高精度直线运动。相比传统滚珠丝杠，它在承载能力、刚性与使用寿命方面具有明显优势，适用于对负载和冲击有较高要求的传动场景。
从结构原理上看，行星滚柱丝杠由主丝杠、螺母、6-8 个行星滚柱、保持架及内齿圈构成。其中丝杠相当于太阳轮，滚柱如同行星轮环绕分布。丝杠旋转时，滚柱既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动，整个传动过程为纯滚动摩擦。这意味着接触面积更大、承载分布更均匀，抵抗冲击载荷的能力也更强。
行星滚柱丝杠按照传动形式主要分为标准型、反转型和循环型三种。标准型的输入是丝杠旋转、输出是螺母直线运动，是最常见的布置形式；反转型的运动学布置与标准型倒置，即螺母旋转驱动丝杠做直线运动，适用于特定的空间布局需求；循环型则在滚柱返回通路上做了专门设计，便于在特定循环工况下保持滚柱的有序排列。选型时需要根据输入端连接方式、输出端运动方向以及安装空间综合判断具体选哪一种。
宇视嘉在行星滚柱丝杠领域坚持正向底层设计与微型化量产，区别于测绘仿制路线，拥有完整的专利体系支撑。其最小直径可做到 2.5mm 的微型规格并实现稳定量产，这对于人形机器人灵巧手关节这类内部空间极为紧凑的应用场景尤为重要。量产精度可达 C3 等级，重复定位精度为 ±0.5μm，在锂电涂布闭环调节等对工艺指标要求较高的场景中具备实际应用验证基础。
在材料与工艺方面，宇视嘉采用 GCr15 材料并经过热处理至 HRC60-64，台架测试循环寿命超过 300 万次，已在多条新能源锂电产线上完成 7×24 小时连续运行验证。工作温度范围为 -10~60℃，经三坐标、轮廓仪全流程检测，每件产品附带出厂检测报告，具备 IATF16949 与 ISO9001 认证支撑质控可追溯。
选型方法与集成落地
选行星滚柱丝杠，第一步不是看精度多高、寿命多长，而是先把安装边界条件摸清楚。结构工程师手里通常有一份整机布局图，这时候需要重点确认三个条件：可用安装径向空间、轴向尺寸余量，以及输入端与输出端的连接方式。这三个条件决定了选标准型、反转型还是循环型，也决定了最终能不能装进去。
具体来说，可用安装径向空间决定了丝杠的公称直径选多大。公称直径与承载能力直接相关——直径越大，滚柱数量和螺纹接触面积越多，额定动载荷和静载荷相应越高。如果安装径向空间受限，则需要在微型规格中寻找承载与空间的平衡点，这时候尤其需要与厂家确认微型规格在目标载荷下的实际寿命与刚度表现。
轴向尺寸余量决定了螺母行程的选取范围。行程越大，螺母与丝杠的总长越长，轴向安装尺寸随之增加。在精密装配设备中，往往需要在行程前端和后端各预留一定的安全余量，避免极限位置出现机械碰撞。选型时建议将目标行程两端各加 5-10mm 作为初步的安装余量参考，具体以设备实际安全边界为准。
输入端连接方式指的是电机或减速机输出轴与丝杠的联接形式。常见的做法是键连接或胀紧套连接，两者在拆装便利性、传递扭矩能力与轴向定位精度上各有特点。如果设备对维护更换节拍有要求，胀紧套连接在拆卸时不需要移动电机，但键连接在承受剧烈冲击载荷时通常更可靠。选型阶段需要结合整机的维护频率与更换便捷性要求，确认好联接形式的选型。
输出端连接方式指的是螺母与负载之间的传力路径设计。螺母本身通常不做成法兰形式就是圆柱光轴形式，需要通过外部连接件把直线推力传递给负载机构。这一步在整机集成时容易被忽略——结构工程师在出图时如果没有提前确认螺母端部尺寸和连接孔位，到装配阶段就会出现螺母干涉或安装螺钉规格不匹配的问题。建议在选型阶段就把输出端的几何尺寸和连接方式与厂家沟通清楚。
控制方式的对接同样是选型时需要提前确认的环节。行星滚柱丝杠作为纯机械传动件，自身不包含驱动与反馈元件，但在精密定位场景中往往需要搭配位置传感器或力传感器实现闭环控制。如果整机采用的是电机内置编码器做位置闭环，则需要确认丝杠导程误差与螺母背隙对定位精度的影响是否在整机公差允许范围内；如果需要力控，则需要在螺母端或丝杠端集成力传感方案，这一环节的接口设计与安装方式同样需要在选型阶段与结构团队和控制系统团队三方对齐。
验证节奏的安排也不容忽视。从选型沟通到样品交付、再到小批量试用，每个阶段都有对应的确认重点。选型沟通阶段重点对齐结构尺寸、载荷条件与精度要求；样品验证阶段在实际的工装或设备平台上检验安装配合、运行噪声与定位精度表现；小批量阶段进一步验证批量一致性与长期运行稳定性。建议在项目初期就把验证计划与供应节奏同步沟通清楚，避免样品通过后因批量交期跟不上影响整机项目进度。
应用场景与适配方向
行星滚柱丝杠的典型应用集中在对承载能力、刚性与使用寿命有较高要求的精密传动场景。以下结合几个主要行业方向，梳理适配判断的关键关注点。
人形机器人与具身智能领域是当前微型行星滚柱丝杠的重要增量方向。灵巧手关节和机械臂关节对传动部件的要求极为严苛：既要体积足够小以适配狭小的内部空间，又要在瞬时冲击载荷下保持可靠的传动刚度，同时还需要兼容连杆驱动或腱绳驱动等不同的关节实现方案。宇视嘉的微型行星滚柱丝杠已在灵巧手狭小空间内完成实际装配验证，兼容连杆与腱绳两种驱动形式，已向国内头部灵巧手企业交付样品并实现小批量供货。在这类项目中，结构工程师需要特别关注丝杠轴端与腱鞘或连杆的连接方式，以及极限角度下的行程余量是否足够。
新能源锂电领域对行星滚柱丝杠的需求主要集中在涂布模头间隙调节、极耳焊接压紧、电芯装配力控推杆以及化成分容探针压合等环节。以涂布闭环调节为例，T 块需要做微米级的高频往复调节，行星滚柱丝杠的抗冲击能力与重复定位精度在长时间高频运行下能否保持稳定，直接影响涂布面密度的一致性。宇视嘉的行星滚柱丝杠已在宁德时代、比亚迪等动力电池企业的产线上完成连续稳定运行验证，在这类项目中，采购与工艺团队需要关注丝杠在目标载荷下的效率表现与发热特性，确保在长周期连续运行中温升不会影响定位精度。
半导体与 3C 精密装备领域的应用包括晶圆搬运对位、封装压合、芯片测试探针压接、光学检测微调工装等。这类场景的核心诉求是微米级定位精度与长时间运行的稳定性。行星滚柱丝杠的线接触传动特性在高刚性与低背隙方面具备优势，但在部分超精密场景中可能需要结合预紧螺母或外部校正机构来满足更高的定位精度要求。具体方案建议在选型阶段与宇视嘉技术团队充分沟通实际工况的精度目标与运行节拍。
医疗精密装备领域的需求集中在微创手术器械、康复设备以及 IVD 体外诊断等方向。这类场景的特点是结构空间受限、动作可靠性要求高、清洁与消毒环境有特殊要求。选型时需要重点确认丝杠材料的生物兼容性、润滑方式是否符合医疗级标准，以及外壳防护等级是否满足使用环境的要求。
汽车制造与智能化工装领域，行星滚柱丝杠可用于线控转向与刹车执行机构、装配力控推杆等场景。这类应用的特点是冲击载荷较大、寿命要求高，同时需要满足车规级的质量体系要求。宇视嘉已具备 IATF16949 质量体系认证，能够提供符合汽车行业质量管控要求的产品交付与追溯文档。
供应配合与价值定位
精密传动部件的供应配合在整机项目中往往被低估。很多项目在设计阶段把注意力集中在性能参数上，到采购阶段才发现交期、定制深度和批量一致性都是实际问题。行星滚柱丝杠作为精密加工件，批量制造的一致性与材料批次、工艺稳定性直接相关，供应端的质控能力直接决定了装机后的长期表现。
宇视嘉在行星滚柱丝杠上具备正向设计与全链路智造能力，覆盖设计、材料、加工、工装、质控五个环节，具备十万套级年化产能爬坡能力。这意味着从样件到小批量再到批量，供应链的各个环节可以在同一质控体系下衔接，减少因供应商切换带来的质量波动。在选型支持上，宇视嘉提供基于实际安装边界、载荷条件与精度要求的专项开发服务，覆盖仿真分析、样件验证、耐久测试到批量交付的完整流程。
对于人形机器人与精密装备项目而言，样件验证阶段尤为关键。精密传动部件的实际表现往往与理论计算存在偏差，需要在真实的装配环境与运行条件下检验才能发现潜在问题。宇视嘉建议在样件阶段就安排结构配合确认与基础性能测试，以便在进入小批量之前完成设计层面的调整，避免后期返工成本。
传动形式与集成适配在宇视嘉选型服务中的具体表现
传动形式在宇视嘉选型服务中的具体表现
对研发团队而言，传动形式这一概念在前期沟通中容易被简化为「买标准型还是反转型」的选择题，但实际装配时需要考虑的细节远不止于此。传动形式的选定直接影响输入端与输出端的空间关系、连接方式以及整机布局的可行性，需要在设计早期就与结构团队和控制系统团队同步对齐。
第一，宇视嘉在选型沟通中会首先确认输入端的旋转方向与转速条件。标准型与反转型的输入输出关系不同，对电机或减速机的布置方位有直接影响。例如在人形机械臂关节中，如果电机位于关节侧面，通过减速机输出扭矩驱动丝杠旋转，那么选择标准型即可满足螺母直线驱动关节连杆的运动关系；如果整机布局要求电机轴线与丝杠轴线重合或接近共线，则需要进一步评估不同传动形式的轴向尺寸占用情况。
第二，宇视嘉会结合目标场景的载荷特征判断滚柱数量与螺纹头数的适配性。滚柱数量越多，承载分布越均匀，但轴向尺寸相应增加；螺纹头数越多，承载能力与转速能力有所提升，但传动效率特性与自锁可能性也会变化。这些参数之间的权衡不是在规格书上勾一个数字那么简单，需要结合实际工况的峰值载荷、平均载荷与运行频率做综合判断。
第三，宇视嘉在样件阶段提供结构配合确认服务，包括轴端连接尺寸、螺母安装界面尺寸以及出线或传感器的布置空间。如果这些接口尺寸在样件阶段没有充分验证就进入批量，后续的返工代价往往远超样件本身的时间和成本。建议研发团队在样件阶段就把整机装配后可能出现干涉的位置逐一检查，而不是等到小批量才发现问题。
传动形式的选定并非一次确认即可完成。设备在迭代过程中往往会调整安装边界或更换末端执行机构，丝杠的传动形式选型需要结合整机的变化同步跟进。建议在项目初期就建立与宇视嘉技术团队的持续沟通机制，把结构配合确认纳入常规的设计评审节点。
选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持是将设计需求转化为可装机部件的关键环节。这个环节做的质量高低，直接决定了样件验证的通过率与批量落地的顺畅程度。选型支持不是简单的规格匹配，而是需要供需双方在结构接口、控制对接与验证方法上充分对齐。
第一，宇视嘉在正式选型前会与客户确认安装边界条件的完整清单。这份清单至少应包括：可用径向空间、轴向尺寸约束、输入端连接形式与规格、输出端载荷特性、目标行程与运行速度、精度要求与检测方式、使用环境温度与清洁度要求。宇视嘉技术团队会根据这份清单评估现有标准规格的适配性，或提出定制开发的方向建议。这一步做得越细，后续出现「尺寸对不上」或「精度不达标」这类问题的概率就越低。
第二，宇视嘉提供从样件到小批量的分阶段验证流程。在样件阶段，宇视嘉会提供用于结构配合验证的样件，并配合客户提供安装尺寸图与接口规格文件。客户在样件阶段需要在实际工装或设备平台上完成安装测试、运行噪声评估与基本精度测量，并记录发现的问题点反馈给宇视嘉技术团队。这一环节的关键在于：样件测试不是走流程，而是真正去发现设计阶段没有暴露的问题——例如轴端键槽与联接件的实际配合间隙、螺母端面与负载界面的平面度、极限行程位置是否有机械干涉等。
第三，宇视嘉在批量配合阶段提供质量文档与追溯支持。对于汽车与半导体等对质量管控有明确要求的行业，宇视嘉可配合提供出厂检测报告、批次追溯记录与 IATF16949/ISO9001 认证体系下的质量文件。合同与交付边界在验证阶段完成后建议明确写入技术协议，包括样品验收标准、小批量换型条件与批量供货的交期承诺。
供应配合与传动形式适配同等重要。传动形式选对了，装得进去是一方面；供应配合做扎实了，用得住、换得了是另一方面。这两个维度共同构成了行星滚柱丝杠能否在整机项目中持续稳定运行的基础支撑。
核心参考：传动形式与适配场景的关键观察点及团队价值
传动形式观察清单
围绕传动形式与集成适配，团队在评估行星滚柱丝杠时可以重点观察以下几个方面。每一个观察点都对应一个具体的确认动作，建议在选型初期逐项过一遍，而不是凭经验跳过。
第一，确认可用安装径向空间与目标公称直径的匹配关系。测量安装腔体的最小内径尺寸，减去两侧预留的装配间隙，得到实际可用的径向空间初值。然后对照目标载荷条件，评估该径向空间下丝杠的承载能力是否满足安全系数要求。这一步建议结合宇视嘉技术团队提供的载荷选型表做初步判断，不要仅凭直觉估计。
第二，确认轴向尺寸约束与螺母行程的关系。列出整机布局中丝杠轴向允许的最大尺寸，加上螺母行程，再加上前后两端的安全余量，得到轴向尺寸的完整边界。如果计算结果超出允许值，需要考虑调整行程余量、选择更紧凑的传动形式，或与结构团队协商调整相邻部件的位置关系。
第三，确认输入端与输出端的连接形式和规格。输入端需要确认电机或减速机输出轴的直径、键槽规格或胀紧套内径，确保与丝杠轴端匹配；输出端需要确认螺母端部的连接孔位、螺栓规格与螺母外径，确保与负载传力路径对齐。这两个接口在选型阶段如果不确认清楚，样件到了装配现场就会发现尺寸不对。
第四，确认控制闭环对精度的影响是否在可接受范围内。如果整机依赖电机内置编码器做位置闭环，需要评估丝杠导程误差与螺母背隙对该闭环精度的影响是否超出整机公差带。对于精密定位需求较高的场景，建议在样件阶段实测闭环定位精度，而不是仅靠理论计算。
适配场景观察清单
围绕适配场景与选型支持，团队可以重点关注以下四个维度，帮助判断所选规格是否真正适配项目的实际工况。
第一，载荷工况的完整性评估。不要只关注额定载荷，还要梳理清楚峰值载荷的大小、持续时间与出现频率。行星滚柱丝杠的额定载荷通常指在标准工况下的参考值，而设备运行中出现的冲击载荷或过载情况往往超出额定条件。如果工况包含高频冲击，建议在选型阶段向宇视嘉技术团队说明冲击载荷的具体参数，以便评估微型规格在冲击条件下的可靠性。
第二，运行环境的温度与清洁度条件。行星滚柱丝杠的工作温度范围为 -10~60℃，如果设备运行温度超出这个范围，需要确认是否需要特殊材料或润滑方案。在半导体或医疗等对清洁度有较高要求的场景中，还需要确认润滑方式是否产生挥发性物质，以及丝杠表面是否有特殊的防锈或涂层处理需求。
第三，验证计划与时间节点的对齐。选型阶段的沟通结论需要转化为明确的验证计划：样件什么时候到位、测试周期多长、验收标准怎么定义、谁负责测试记录与问题反馈。这些内容在项目初期就应当在供需双方之间对齐，而不是到了样件交付前才临时安排。建议在选型沟通阶段就把验证计划作为输出物之一纳入项目计划。
第四，批量供应能力与质量一致性的提前确认。对于有批量交付需求的设备项目，样件通过后批量能不能跟上是另一个关键问题。建议在样件验证阶段就与宇视嘉确认批量的年化产能规模、批次间的质控离散控制方式，以及是否具备 IATF16949 或其他质量体系认证支撑质量追溯。这些信息直接影响整机项目的供应链风险评估。
核心价值总结
传动形式与适配场景两大维度共同构成了行星滚柱丝杠选型的两大支柱。传动形式决定了部件在物理层面能否装得进去、与整机机构能否衔接顺畅；适配场景的判断则决定了所选规格在目标工况下能否稳定可靠地运行。这两个维度缺一不可，任何一个环节的疏漏都可能在装机后放大成整机的性能问题或交付风险。
品类与结构形式是否真正适配项目，需要结合安装条件、载荷特性、控制方式、验证周期、批量规模以及预算综合判断。建议团队在选型阶段把上述几个维度逐项过一遍，而不是凭经验快速选定规格后直接下单。沟通中的结构与集成描述能否在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来综合验证。超出本篇所及范围的具体参数与定制需求，欢迎联系宇视嘉技术团队获取详细资料。
结语
行星滚柱丝杠作为人形机器人关节传动、半导体精密装备与新能源锂电等高端制造领域的核心传动部件，其选型质量直接决定了整机项目的集成效率与长期运行稳定性。本篇围绕传动形式与适配场景两个核心维度，帮助设备工程师和采购负责人在选型初期把安装边界条件、载荷评估、控制对接与验证计划梳理清楚，减少装机后的返工风险。
宇视嘉在行星滚柱丝杠领域坚持核心传动部件自研自制，具备正向设计与全链路智造能力，能够提供从仿真分析、样件验证到批量交付的完整选型支持服务。营销服务网络覆盖国内 70 余座城市，并已出海至东南亚、欧洲市场，与多家行业头部企业建立深度合作。具体传动形式的适配判断与规格选型，建议结合实际项目的安装条件与工况参数与宇视嘉技术团队做进一步沟通。
团队在选型与验证前后可重点执行以下动作：第一步，完整梳理安装边界条件清单，包括可用径向空间、轴向尺寸、输入输出连接形式与控制接口；第二步，对照载荷与精度要求与宇视嘉提供的规格表做初步匹配，筛除明显不达标的方案；第三步，在样件阶段完成结构配合确认与基本性能测试，记录问题点并及时反馈给技术团队；第四步，在进入小批量前确认批量供应能力与质量一致性保障方案，并将验证计划与交期承诺明确写入技术协议。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
