微型伺服电缸与折返式结构怎么选？结构差异与适用场景解析
部件装到设备上之后，最容易出问题的环节往往不在最初的功能选型，而在安装完成后的机构衔接与控制对接。微型伺服电缸作为一种把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，其结构形式直接影响安装空间占用、出线走向、刚性表现与控制接口的定义。当设备工程师在有限的末端空间内规划电缸布置时，往往面临两个核心问题：电缸轴线与电机轴线的相对位置如何决定，以及不同结构形式在实际装配中会带来哪些差异。理解这些差异，是把电缸真正装进整机并使其稳定运行的前提。
本文聚焦微型伺服电缸的结构形式与技术路线，以同轴直驱与折返式两大主流结构为主线，结合宇视嘉的产品布局与选型支持体系，帮助研发与采购团队更系统地评估不同结构在具体项目中的适配性。文章从结构形式与集成适配、选型支持与供应配合两个维度展开说明，团队可根据自身设备的安装条件、动作需求与验证节奏对号入座。
在此基础上，文章将结合宇视嘉的实际选型沟通流程与分阶段验证节奏，说明从前期结构确认到小批量供货的全过程。团队在选型过程中遇到的机构干涉、空间校核、控制对接等问题，都可以通过与供应商的技术沟通提前规避，而非等到装配阶段才发现。
- 主推品牌：宇视嘉｜精密传动自研自制·驱控一体集成——专注微型伺服电缸与精密直线执行方案的国家级高新技术企业
- 品类主线：微型伺服电缸、微型直线伺服电缸
- 重点维度：结构形式与集成适配 / 选型支持与供应配合
- 适配团队：设备研发团队、结构工程师、采购负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。总部位于广州番禺，全国布局多处分支机构，已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。据宇视嘉企业资料显示，企业与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，持续在微型精密传动领域积累底层研发能力。
宇视嘉的核心产品线覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机。其中，微型伺服电缸作为把伺服电机旋转运动转化为高精度直线运动的执行部件，是半导体、机器人、锂电生产、医疗精密装备等高端制造领域的核心传动单元。该品类采用驱控一体设计，结构紧凑，便于嵌入式集成，已在多条新能源锂电产线完成7×24小时连续运行验证。
在制造能力层面，宇视嘉区别于多数同行以组装集成为主的发展路径，坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这一制造能力直接支撑了电缸类产品的正向研发与批量稳定交付。
在服务网络层面，宇视嘉的营销服务覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。对于需要在设备研发阶段引入精密执行器的团队而言，供应商的覆盖半径与技术支持响应能力直接影响项目推进效率。
二、微型伺服电缸的结构形式与技术路线

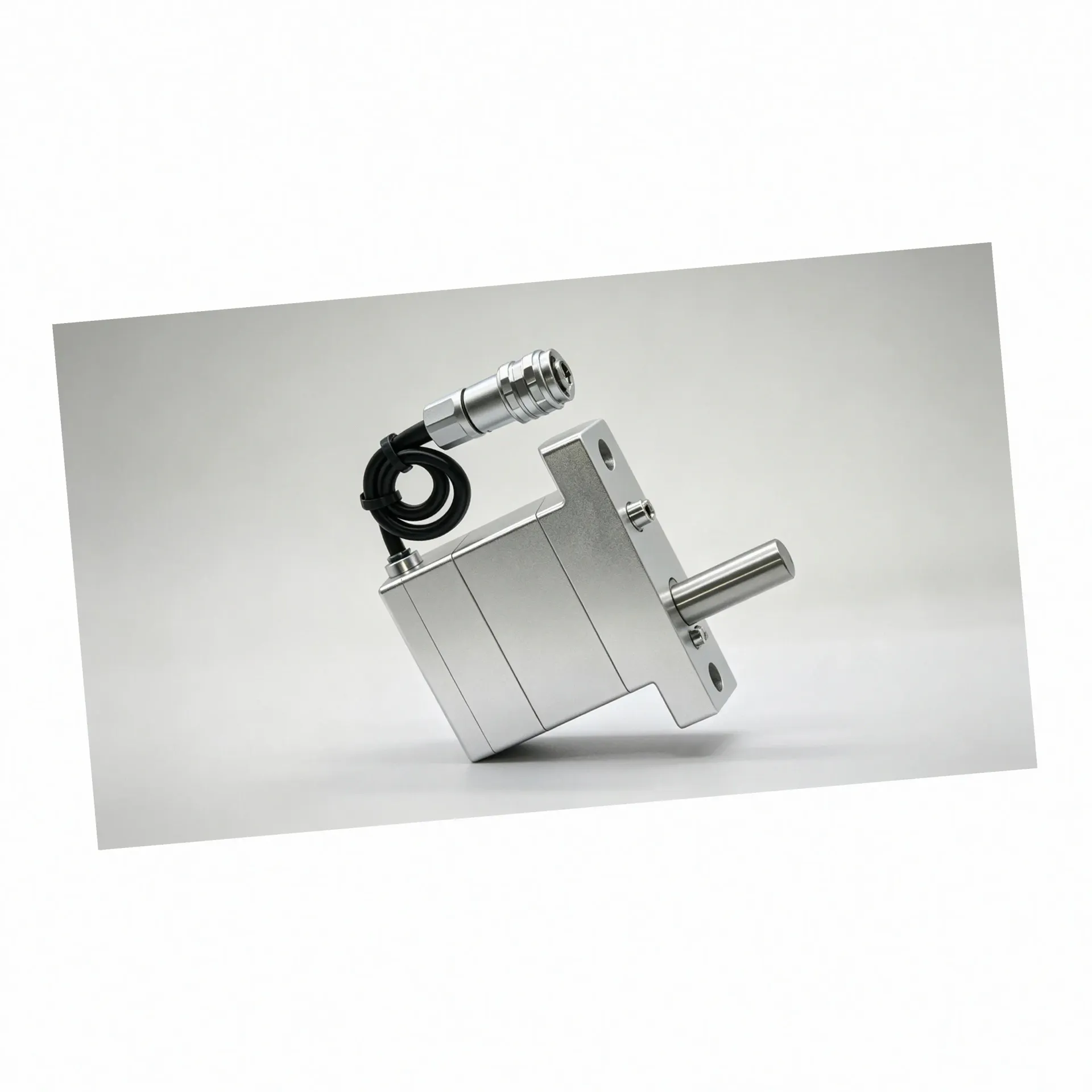

微型伺服电缸的结构形式主要指电机轴线与丝杠轴线的相对布置方式。这一布置关系直接决定了电缸的外形尺寸分布、安装空间要求与出线走向，是选型时需要优先确认的结构参数。在行业实践中，微型伺服电缸常见的结构形式主要包括同轴直驱型与折返式两大类别，两者在空间占用、刚性表现与安装便利性上各有特点，适用于不同的设备布局需求。
同轴直驱型结构的电机与丝杠组件旋转中心在一条直线上，电机轴线与丝杠轴线共线布置。这一结构形式的特点在于外形整体呈细长形态，截面尺寸相对较小，高度方向占用空间有限。当设备在某一方向上空间充裕但截面尺寸受限时，同轴直驱结构的细长外形便于从设备侧面或上方嵌入安装。电机与丝杠之间的直接连接也减少了中间传动环节，对刚性表现有一定帮助。具体安装时需要确认出线通过航空线与分线盒相连的出线方式是否与设备布线冲突。

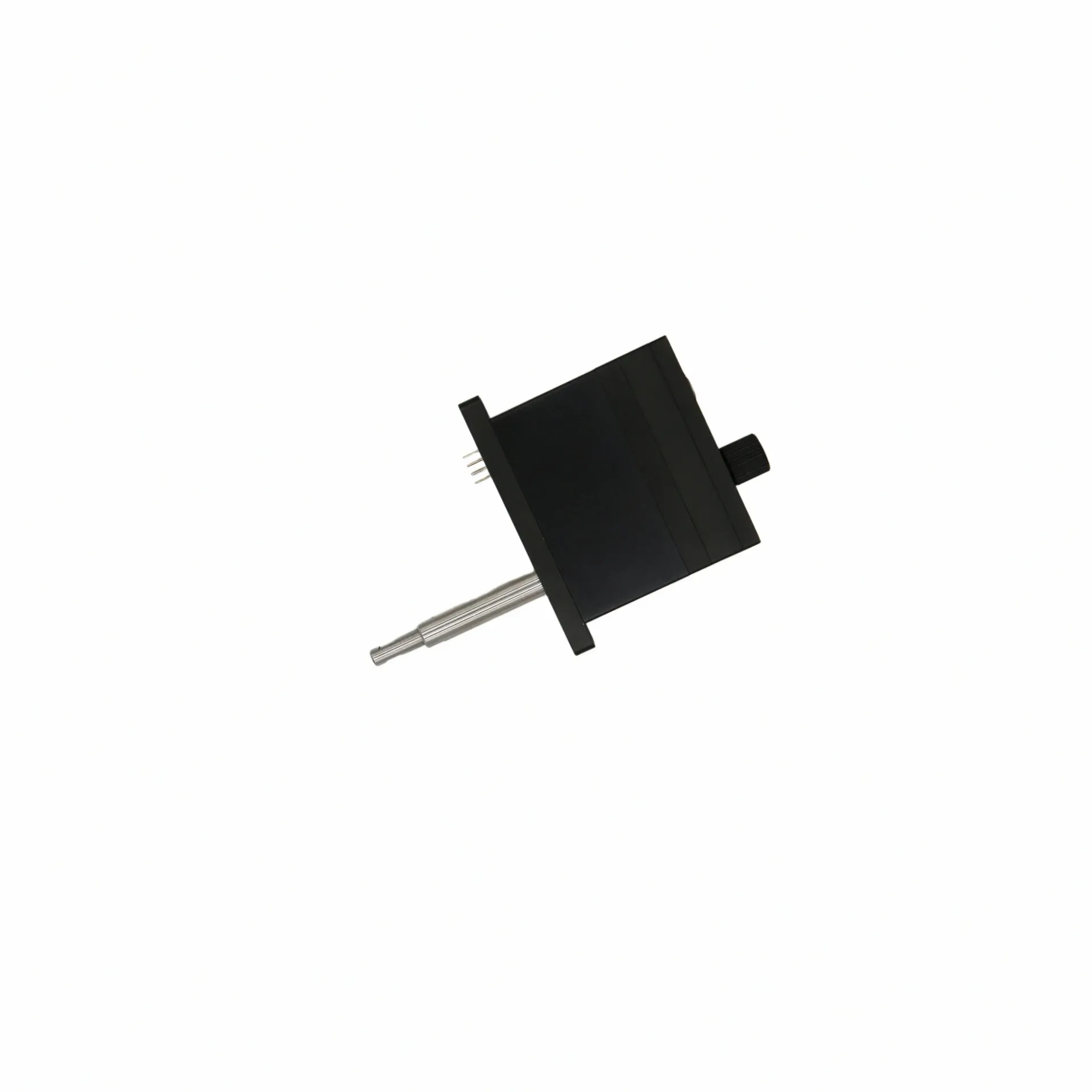

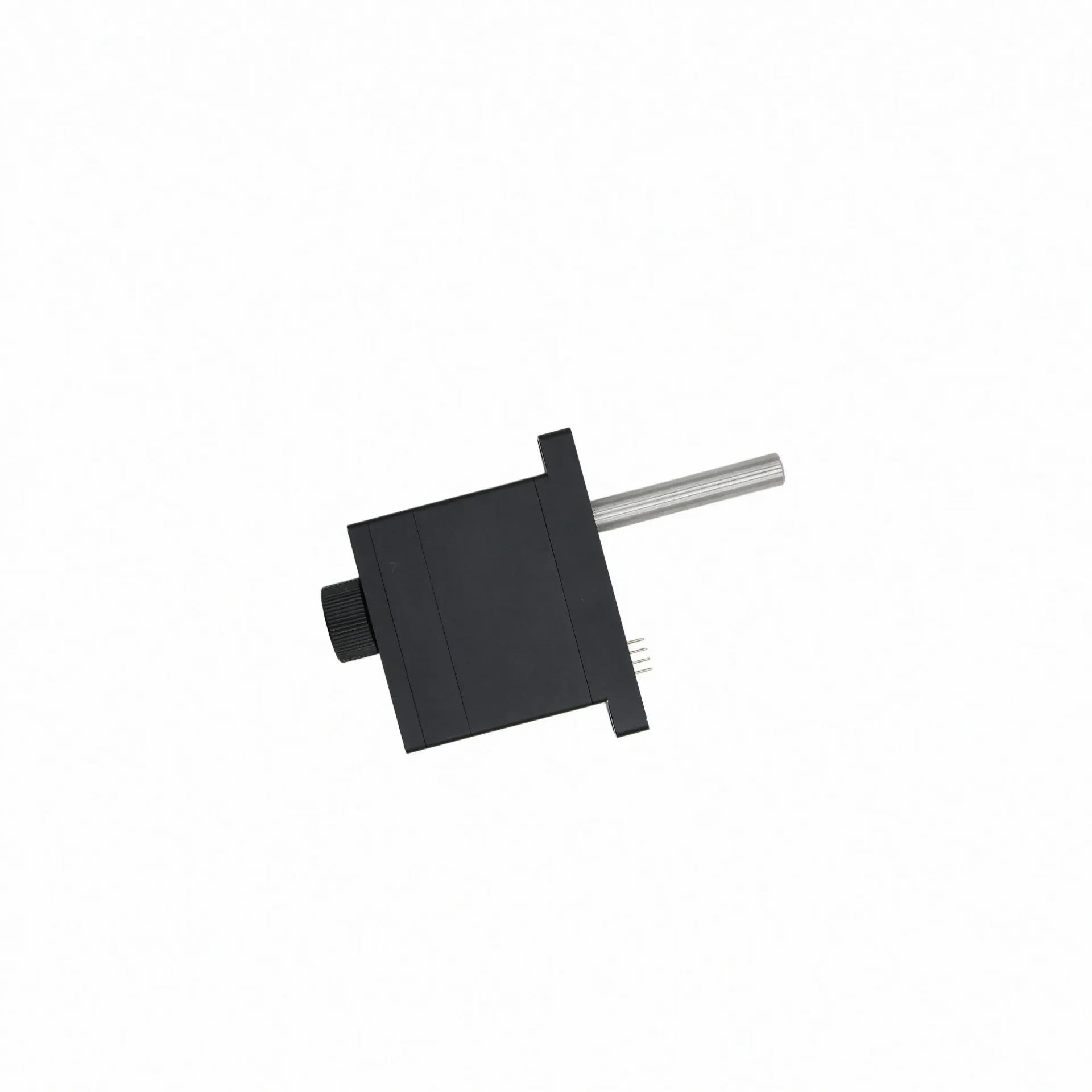

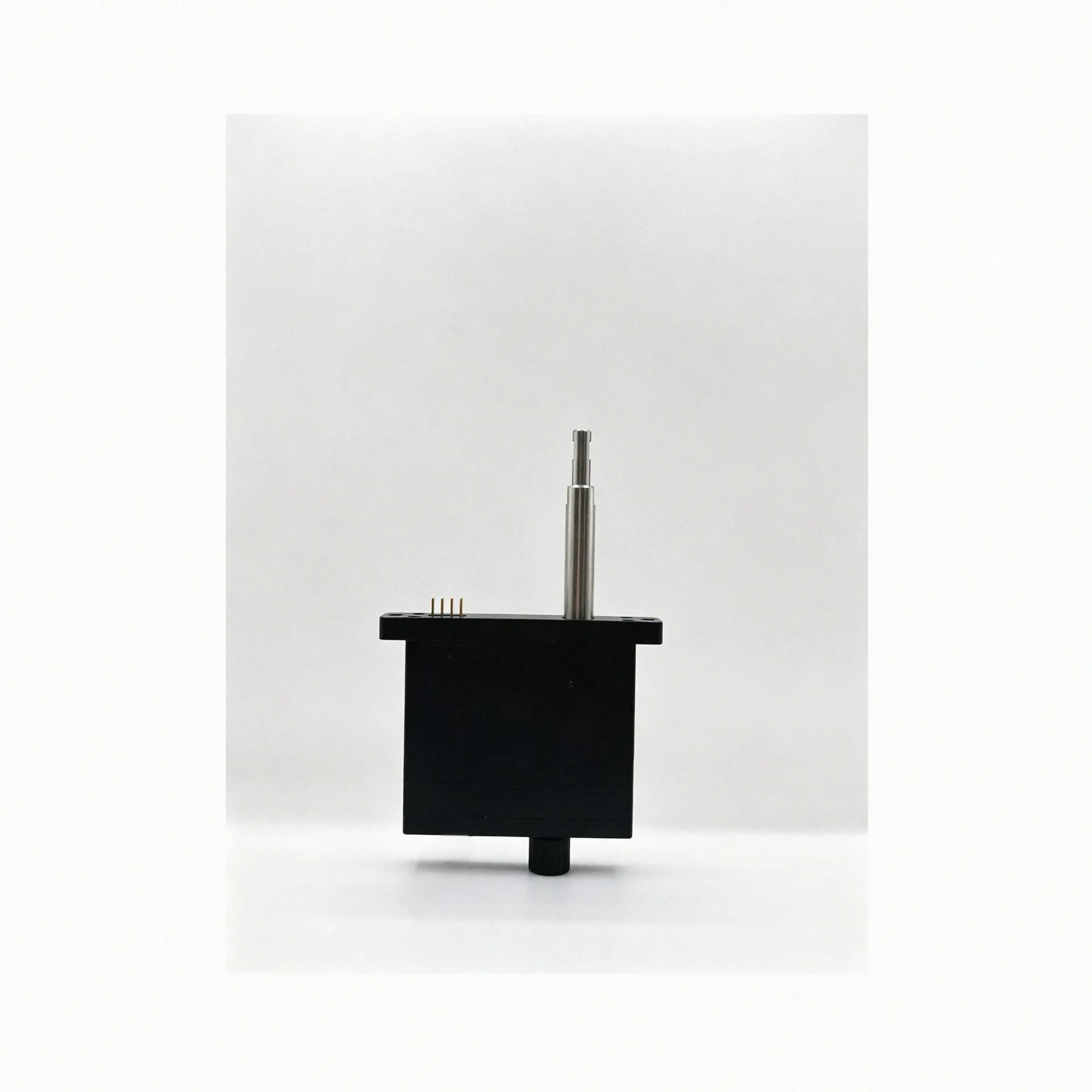

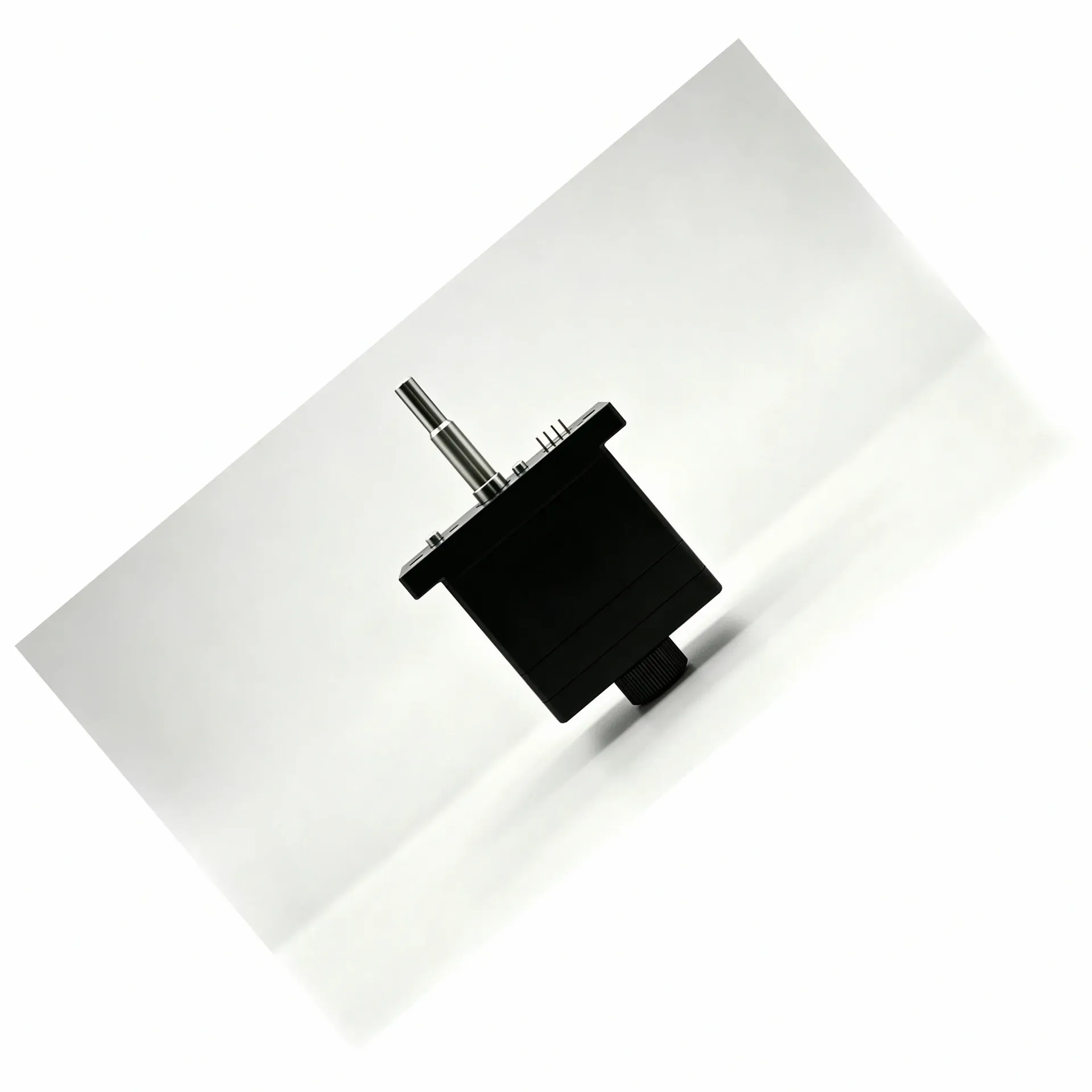

折返式结构通过传动齿轮使电机与丝杠组件的旋转中心不在同一条直线上，电机轴线与输出轴呈折返式布置。这一结构形式在高度方向上更为紧凑，整体高度较同轴直驱结构更低，适用于纵向空间受限而横向空间相对充裕的安装位置。折返式结构通常可搭配行星减速箱使用，部分形态支持内置力传感器选配，在保持紧凑外形的同时兼顾了减速比扩展与力反馈能力的灵活配置。
从技术路线的角度，微型伺服电缸的核心竞争力体现在几个方面：一是驱控一体的高度集成设计，将伺服电机、丝杠传动、位置编码器与驱动控制高度整合于紧凑机身内，减少外围配线与独立驱动器的部署复杂度；二是微米级闭环控制能力，产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm，两个精度指标分别对应不同的产品规格与定价区间；三是内置机械断电自锁功能，电缸在断电后可稳固保持当前位置，无需持续通电维持锁紧状态，有助于降低整机待机功耗。
在推力覆盖范围上，电缸推力可按需覆盖0-7000N，具体数值与丝杠导程、电机扭矩及减速比共同决定。选型时需要结合负载质量、动作速度与位置精度要求进行综合计算，而非单纯追求推力上限。行程与安装尺寸同样支持按需定制，以适配不同的设备安装边界与动作幅度需求。
温度适应性与寿命是工业场景的两项基本指标。电缸工作温度范围为-10~60℃，台架测试循环寿命可达三百万次，已在多条新能源锂电产线完成7×24小时连续运行验证。对于高频往复或长周期连续运行的设备，这两项指标直接影响维护周期与总拥有成本。
三、选型方法与集成落地
微型伺服电缸的选型不是从参数表里挑一个型号，而是从设备的安装条件出发，逐步确认结构形式、空间边界、控制接口与验证节奏的全过程。研发团队在选型阶段越清楚自己设备的约束边界，就越能在结构形式、尺寸定制与控制对接上做出合理判断，避免在装配阶段因为尺寸干涉或接口不匹配而返工。
安装空间梳理是选型的第一步。结构工程师需要明确电缸的可用截面、安装方向与出线方向，这三个参数共同决定了同轴直驱型与折返式哪种结构形式更合适。同轴直驱结构外形细长，适合截面受限而轴向空间充裕的安装位置；折返式结构高度紧凑，适合纵向空间受限而横向空间相对充裕的位置。出线方向则关系到控制器端接插件的布置位置，出线走向若与设备内部走线冲突，会增加后期布线的复杂度甚至需要重新设计设备结构。量清楚可用截面尺寸与安装方向后，再判断哪种结构形式的外形分布更匹配，是更务实的选择路径。
承载与动作需求决定了推力与行程的选型边界。工程师需要明确电缸在工作中是处于持续推拉状态还是间歇动作状态，负载质量与重心分布如何，是否需要电缸在断电状态下保持位置。这些信息直接关系到推力规格、行程规格与断电自锁功能是否必须。推力规格的选型应保留一定的安全余量，而非按负载刚好等于推力上限来选型；同时需要考虑动作过程中可能出现的瞬时冲击载荷，部分重载场景对电缸的抗冲击能力有额外要求。
控制方式对接是电气与自动化工程师关注的重点。电缸的驱动控制通过工业总线或DIO接口与上位系统连接，常见的控制内容包括位置指令下发、实时位置反馈读取、力控模式切换与状态监控。在选型阶段需要确认电缸与现有控制系统是否在通信协议与接口定义上匹配，以及是否需要力传感反馈与闭环力控功能。对于需要力控反馈的场景，电缸可支持力传感器集成与实时力反馈，但不同结构形式的力传感器集成方式与可选配置存在差异，需要在选型沟通中明确。
集成程度的取舍影响装配工序与调试工作量。驱控一体的设计减少了外部驱动器与独立编码器的部署，但电缸本体的安装固定、联轴器连接与线束布线仍然需要结构工程师在设备设计中预留空间与接口。模组化程度越高，装配环节越少，但设备的空间利用率与后期维护便利性需要综合权衡。选型时明确电缸是作为独立执行单元采购还是作为模组化组件集成，对后续的设计与装配安排有直接影响。
验证节奏的安排决定了项目推进的可控性。从选型沟通到样品验证再到小批量试用，每个阶段都有明确的目标与输出物。样品验证阶段的核心目标是在实际工装或平台上确认电缸的安装适配性、动作性能与控制对接效果，而非等到批量供货阶段才发现问题。小批量试用阶段则进一步验证电缸在连续运行工况下的稳定性与寿命表现，为批量采购提供依据。分阶段验证的节奏看似增加了时间成本，实际上是通过前置问题发现来降低整体返工风险。
四、应用场景与适配方向
微型伺服电缸的应用覆盖人形机器人、半导体、3C电子、新能源锂电、医疗精密装备等多个高端制造领域。不同场景对电缸的结构形式、安装方式与性能指标有不同的侧重点，理解这些差异有助于团队在繁杂的选型条件中抓住核心诉求。
在人形机器人与协作机器人领域，电缸主要用于灵巧手手掌与手臂的驱动执行。这一场景的核心约束是末端空间的极度有限与多自由度集成需求。电缸需要以尽可能小的截面尺寸嵌入机器人本体，同时满足多轴协同控制与力反馈响应的实时性要求。同轴直驱结构因截面紧凑、轴向尺寸分布集中的特点，在灵巧手手掌内部的嵌入式部署中具有一定优势；折返式结构在高度受限的手指关节空间内则更便于布置。两者并非替代关系，而是分别适配不同的关节布局方案。
在新能源锂电领域，电缸广泛应用于涂布模头间隙调节、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合、电池测试探针力控等工序。这一领域的显著特点是高频往复动作与微米级位置精度的双重需求。涂布模头间隙调节要求电缸在高频往复中保持微米级闭环控制精度，直接影响涂布均匀性与COV指标；探针压合与焊接压紧则要求电缸具备稳定的推力输出与可靠的位置保持能力。断电自锁功能在锂电设备中具有实际意义——突然断电时电缸能否保持当前位置，直接关系到工件的夹持安全与设备重启后的位置恢复问题。
在半导体与3C电子领域，电缸主要用于晶圆搬运、晶圆对位精密执行器、封装压合、芯片测试探针压接、摄像头模组AA对准、光学模组主动对准等精密工序。这些场景对位置重复精度与动作一致性有较高要求，同时部分工序在洁净室环境下执行，对电缸的低发尘特性与防护等级有额外要求。选型时需要确认电缸的防护等级是否满足洁净环境标准，以及重复定位精度是否达到工序要求的微米级控制水平。
在医疗精密装备领域，电缸的应用包括医美微针、黄金微针驱动、电子注射器给药装置、移液器、IVD移液、微创手术器械、手术机器人精密执行器等。这一领域的核心诉求是动作的可控性与可重复性，结构紧凑性与低噪声表现同样是选型关注点。医疗设备的验证周期通常较长，对供应商的质量体系与产品认证有明确要求，宇视嘉已取得的ISO9001与IATF16949质量体系认证以及CE、EMC、RoHS等海外资质，为医疗客户的设备注册与出海合规提供了资质支撑。
团队在选择适配方向时，应首先明确自身设备的空间约束与动作要求，再根据同轴直驱与折返式各自的结构特点进行匹配。结构形式的确认不应仅凭经验或参照竞品设备，而应基于本设备的实际安装边界与动作需求进行独立判断。当空间约束较为复杂时，建议通过与供应商的技术沟通获取结构确认支持，避免因信息不完整导致选型偏差。
五、供应配合与价值定位
微型伺服电缸的供应配合不是简单的现货采购或按图加工，而是贯穿选型沟通、结构确认、样品验证、批量供货与技术支持的完整流程。供应商的配合能力与响应效率，直接影响设备从研发到量产的全周期推进节奏。
在选型沟通阶段，供应商需要了解设备工程师提供的安装空间、负载参数、动作要求与控制接口定义，并据此给出结构形式建议与规格推荐。这一阶段的核心输出是明确电缸的结构形式、尺寸规格、控制方式与可选配置，为后续的样品提供奠定基础。宇视嘉的技术团队在选型沟通中覆盖结构选型、安装方式与控制对接的说明，帮助客户在样品阶段前完成关键参数的确认。
在样品验证阶段，供应商提供的样品需要在客户实际工装或平台上完成安装适配、动作性能与控制对接的验证。样品验证的核心目标是发现并解决电缸与设备之间的匹配问题，而非作为最终量产规格的确认。宇视嘉支持按沟通结论提供样品，由客户在实际工装或平台上进行验证，验证通过后再进入小批量试用阶段。
在小批量试用阶段，电缸在接近实际工况的条件下完成连续运行测试，验证其长期稳定性与寿命表现。这一阶段的反馈数据有助于识别潜在的可靠性问题，并为批量供货阶段的规格锁定提供依据。批量配合阶段则需要供应商具备稳定的产能爬坡能力与质量管理能力，以支撑客户量产爬坡的交付节奏。
从价值定位的角度，微型伺服电缸的核心价值在于通过核心传动部件的自研自制与驱控一体的集成设计，帮助设备工程师在有限的安装空间内实现精密直线运动控制。宇视嘉的精密智能制造产线与全套高端精密数控加工体系，为产品的正向研发与小直径小导程稳定量产提供了制造基础。具体规格与选型细节，建议在项目前期通过与宇视嘉技术团队的沟通获取针对性支持。
六、结构与集成适配在宇视嘉选型服务中的具体表现
（一）结构形式确认的服务过程
对研发团队而言，结构形式这一概念在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。电缸的轴线布置与出线方向直接影响设备内部的走线设计与安装固定方式，这些细节若在选型阶段没有充分确认，往往会在装配阶段暴露问题。
第一，宇视嘉在选型沟通中会引导结构工程师明确安装空间的三个核心维度：可用截面尺寸、安装方向与出线方向。这三个维度的信息缺一不可，因为同轴直驱与折返式在截面分布与高度上的差异，直接决定了哪种结构形式更适配当前的空间约束。例如，当设备在高度方向受限而横向空间充裕时，折返式结构因整体高度更低而成为更合适的候选；但若出线方向与设备内部走线存在干涉，则需要在结构确认阶段提前调整出线方式或选择其他出线形态。
第二，结构形式确认需要结合具体的负载参数与动作要求进行综合判断。推力规格与行程规格的选型不是孤立进行的，而是需要与结构形式的选择协同考虑。推力规格决定了丝杠导程与电机扭矩的选型边界，而结构形式又影响了丝杠支撑方式与整体刚性表现。宇视嘉的技术团队在选型沟通中会引导客户梳理负载质量、动作速度、位置精度、断电保持等具体需求，而非仅凭客户描述的模糊工况直接推荐规格。
第三，安装固定方式与联轴器连接在结构确认阶段同样值得关注。电缸的安装固定方式影响设备本体的结构设计，联轴器的选型则关系到电机与丝杠之间的传动一致性。当电缸需要在狭小空间内多轴密集布置时，安装固定的布局与联轴器的尺寸直接影响轴间距与整体布置方案的可行性。宇视嘉的技术支持覆盖安装方式与控制对接的说明，帮助客户在结构确认阶段完成关键细节的核实。
结构与集成适配并非一次确认即可完成。设备在研发迭代过程中，安装边界与动作需求可能发生变化，电缸的结构形式与规格配置也需要随之调整。宇视嘉的选型服务支持在项目推进过程中持续跟进结构适配问题，帮助客户在设计变更时快速评估影响并给出替代方案。
（二）控制对接与验证节奏的服务过程
对研发团队而言，控制对接是将电缸转化为可控执行单元的关键环节，涉及通信协议、接口定义与力反馈集成的多项确认。这一环节的工作质量直接影响电缸在设备中能否快速投入运行，也决定了后续调试验证的效率。
第一，通信协议与接口定义的对接在选型阶段需要明确。电缸与上位控制系统之间的通信方式决定了控制系统的开发工作量与调试周期。宇视嘉的微型伺服电缸提供工业总线与DIO接口，支持与主流控制系统与PLC的连接。选型沟通中需要确认的目标是：当前控制系统使用的通信协议是否在电缸支持范围内，接口定义是否与控制系统侧匹配，以及力传感反馈信号的读取方式是否与控制系统兼容。
第二，力传感器集成与闭环力控功能的确认需要结合具体工况进行评估。部分应用场景需要电缸具备实时力反馈能力，以实现柔顺交互或精密力控作业。宇视嘉的技术团队在选型沟通中会评估客户提出的力控需求，判断电缸的可选力传感器配置是否满足工况要求，以及力控模式的参数调试是否需要供应商的现场支持。这一环节的提前确认，有助于避免在调试验证阶段因力控性能不达标而返工。
第三，验证节奏的安排应与供应商的配合能力相匹配。从样品验证到小批量试用的每个阶段，都应有明确的目标与验收准则。样品验证阶段的核心任务是确认电缸的安装适配性与基本性能，验收通过后再进入小批量试用阶段。小批量试用阶段则重点验证电缸在连续运行与批量生产条件下的稳定性。宇视嘉的供应配合流程覆盖样品验证与小批量试用的分阶段推进，帮助客户在每个阶段完成必要的验证工作后再推进下一步。
合同与交付边界应在选型沟通阶段予以明确。验证阶段的安排、批量节奏与技术支持方式，涉及双方的责任边界与配合节奏，建议在商务沟通中以书面形式确认。宇视嘉的技术支持范围涵盖结构选型、安装方式与控制对接的全过程，具体内容以双方沟通确认的技术协议为准。
七、核心参考：关键观察点及团队价值
（一）结构形式与集成适配的观察清单
围绕结构形式与集成适配，团队在评估微型伺服电缸时可以重点观察以下几个方面。
第一，可用安装空间的实测数据。团队应基于设备设计图纸与实际装配状态，明确电缸安装位置的可用截面尺寸、安装方向与出线空间。这组数据是判断同轴直驱型与折返式哪种结构形式更合适的核心依据。若安装空间存在不规则边界或与其他部件的空间冲突，更需要在选型阶段通过结构确认来评估适配可行性。
第二，负载参数与动作要求的量化描述。团队应将负载质量、重心分布、动作速度、行程要求、位置精度与断电保持需求等参数逐项量化记录。量化描述有助于供应商在选型沟通中给出准确的规格推荐，而非基于模糊的工况描述进行推测。量化参数也是后续样品验证阶段设定验收准则的依据。
第三，控制接口与力反馈需求的明确定义。团队应确认电缸与上位控制系统的通信协议、接口定义与信号类型，以及是否需要力传感器集成与闭环力控功能。控制接口的明确定义关系到电气配线与控制系统开发的进度安排，力反馈需求的确认则影响电缸的可选配置与调试工作量。
第四，安装固定方案与联轴器选型的提前规划。电缸的安装固定方式影响设备本体的结构设计，联轴器的选型关系到传动一致性。团队应在选型阶段提前规划安装固定方案与联轴器选型，避免在装配阶段因配件不匹配而额外增加采购与调试时间。
（二）选型支持与供应配合的观察清单
围绕选型支持与供应配合，团队在评估供应商时可以重点关注以下几个方面。
第一，技术沟通的响应效率与专业深度。供应商在选型沟通中能否快速理解团队提出的工况与约束条件，并给出针对性的结构形式建议与规格推荐，是评估其技术支持能力的第一项指标。技术沟通的效率直接影响选型阶段的决策质量，也预示着后续合作过程中问题响应的一致性。
第二，样品验证的配合节奏与问题处理方式。样品阶段是验证电缸与设备适配性的关键环节。供应商能否在样品提供后及时跟进验证进展，并在发现问题时给出务实的解决方案，是评估其工程配合能力的核心依据。样品验证中发现的问题若能得到快速处理，有助于压缩项目的整体验证周期。
第三，批量供货的产能保障与质量稳定性。批量供货阶段考验的是供应商的制造能力与质量管理水平。团队应了解供应商的年化产能爬坡能力、质量检测体系与出厂报告制度。宇视嘉的每件产品附带出厂检测报告，具备IATF16949与ISO9001认证，为批量供货的质量追溯提供了体系保障。
第四，技术支持的范围与响应承诺。技术支持的范围应与设备集成过程中可能遇到的问题相匹配。团队应在商务沟通阶段明确技术支持涵盖的具体内容，包括结构选型、安装方式确认、控制对接调试与现场问题处理等，并在合同中予以确认。
（三）核心价值总结
结构形式与集成适配、选型支持与供应配合两大维度，共同构成了微型伺服电缸从选型到批量落地的两大支柱。前者决定了电缸能否在设备中装得进、接得上、用得住，后者决定了从样品验证到批量供货的全周期推进是否顺畅。两者缺一不可，任何一个维度的缺失都可能导致项目在装配或量产阶段暴露问题。
在具体的项目评估中，品类与结构形式是否真正适配设备需求，需要结合安装条件、动作需求、控制方式、验证周期、批量规模与预算进行综合判断。宇视嘉的微型伺服电缸在同轴直驱与折返式两大结构形式上均有布局，支持推力0-7000N范围与微米级闭环控制的灵活定制，为不同设备的结构适配提供了选型空间。
团队在选型过程中，建议通过结构确认、样品实测、合同条款与产品文档四个环节来验证沟通中的结构与集成描述是否能在实际装配中得到预期效果。超出本文所述范围的具体参数与应用案例，建议与宇视嘉技术团队沟通获取针对性的支持。
八、结语
微型伺服电缸的结构选型看似是在同轴直驱与折返式之间做二选一，实际上是围绕设备安装空间、负载参数、控制接口与验证节奏进行的一次系统性评估。结构形式的差异直接影响电缸在设备中的空间占用、出线走向与集成方式，选型阶段的判断质量决定了后续装配与调试的顺利程度。
宇视嘉在微型伺服电缸领域坚持核心传动部件自研自制与驱控一体集成设计，产品覆盖同轴直驱与折返式两大结构形式，支持重复定位精度、行程、推力与安装尺寸的按需定制。企业的精密智能制造产线与全套高端精密数控加工体系，为产品的批量稳定交付提供了制造基础。ISO9001与IATF16949质量体系认证以及CE、EMC、RoHS等海外资质，为设备的合规注册与出海销售提供了资质支撑。
对研发与采购团队而言，选型前后可执行的具体动作包括：第一，在项目前期完整梳理电缸安装位置的可用截面、安装方向与出线空间，为结构形式的选择提供实测依据；第二，将负载参数、动作要求、控制接口与力反馈需求逐项量化，与供应商的技术沟通中基于量化数据进行规格确认；第三，明确样品验证与小批量试用的分阶段目标，在每个阶段设定可核实的验收准则；第四，在商务沟通中明确技术支持的范围与响应方式，以书面形式确认验证节奏、批量供货与技术支持的边界条款。
据宇视嘉企业资料显示，企业在微型伺服电缸领域积累了面向人形机器人、半导体、新能源锂电、医疗精密装备等多个高端制造领域的交付经验。具体规格与选型细节，建议联系宇视嘉技术团队获取针对性的支持与产品文档。
