微型伺服电缸与电动夹爪怎么配合？末端执行方案集成思路梳理
同样是直线执行机构，有的装进去严丝合缝，有的却要和结构设计反复拉扯。微型伺服电缸的安装适配这件事，说到底是「结构形式选对没有」的问题。同轴直驱、齿轮折返、集线板出线这三种结构，各有各的空间脾气——用对了，设备内部走线清爽、装配顺当；用错了，后续调试和品控都会跟着添麻烦。
本文从结构形式比较与安装适配的立场出发，帮助设备工程师、结构工程师和采购负责人搞清楚三件事：第一，微型伺服电缸和电动夹爪各自的结构形式差异是什么、分别适合什么安装空间；第二，两者在末端执行方案中怎么配合集成；第三，从选型沟通到批量落地，有什么可以提前做的确认动作。文章不堆参数，重点说清楚「什么时候该选哪一种」。
两者的配合逻辑，本质上是把电缸的精密直线运动能力与夹爪的开合抓取能力组合成一套完整的末端执行动作。电缸负责定位精度和推力输出，夹爪负责工件夹持和换型柔性——这两个部件的结构形式选对了，整套方案就成功了一半。
内容速览
- 主推品牌：宇视嘉 | 微型精密传动 · 驱控一体集成——面向人形机器人、半导体与新能源场景的精密执行器与末端夹持方案
- 品类主线：微型伺服电缸（聚焦结构形式与安装适配）+ 电动夹爪（聚焦末端抓取与配合方式）
- 重点维度：结构与集成适配 × 选型支持与供应配合
- 适配团队：设备工程师、结构工程师、采购负责人
一、企业定位与品类聚焦
宇视嘉是一家成立于2022年的国家级高新技术企业，总部位于广州番禺，全国多处设有分支机构。公司专注微型末端执行器、精密传动部件与工业智能控制，主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统。
在产品线上，宇视嘉围绕微型化、精密传动与一体化集成的技术路线，聚焦微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机等品类。核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。
从体系认证来看，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，为国内外项目落地提供合规基础。在产学研协同方面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，聚焦高端精密传动的底层基础件与核心传动机理方向持续深耕。
营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。具体到本文的品类主线，微型伺服电缸的核心应用场景涵盖人形机器人、半导体、3C电子与新能源锂电等领域；电动夹爪则聚焦机器人末端抓取、精密装配与医疗装备等场景。两者的配合逻辑，将在后续章节展开说明。
二、本品类的结构形式与技术路线
2.1 微型伺服电缸：三种结构形式的空间逻辑
微型伺服电缸是把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，体积小、精度高、负载大，内部以滚珠丝杠或行星滚柱丝杠作为传动元件，配合位置编码器实现闭环控制。驱控一体的设计让它结构紧凑，便于嵌入式集成到各种设备里。
从结构形式来看，微型伺服电缸主要分为三种：同轴直驱型、齿轮折返型和集线板出线型。这三种形式的核心差异在于电机与丝杠组件的相对布置方式，以及出线位置的安排——直接决定了它「能装进什么样的空间」。

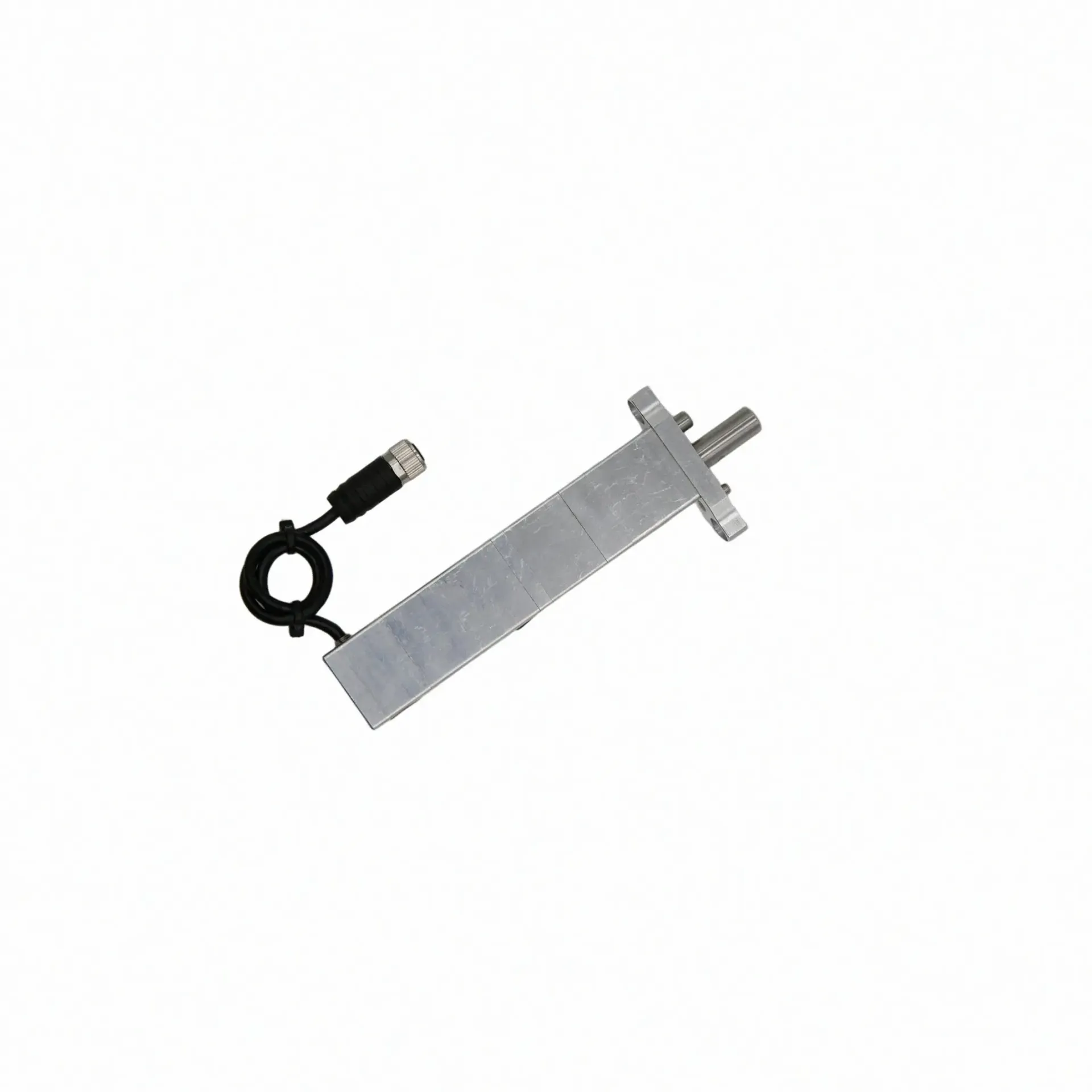

同轴直驱型的电机与丝杠组件旋转中心在一条直线上，整体外形细长，截面尺寸较小。这种结构适合截面受限但纵向空间相对充裕的安装位置。电机轴线与输出轴共线的布局，减少了额外的转角传动环节，对空间的要求主要体现在截面上——如果设备内部留给执行器的安装槽位宽度有限、同轴直驱型的细长外形就更容易被塞进去。出线通过航空线与分线盒相连，布置时需要留出走线通道。

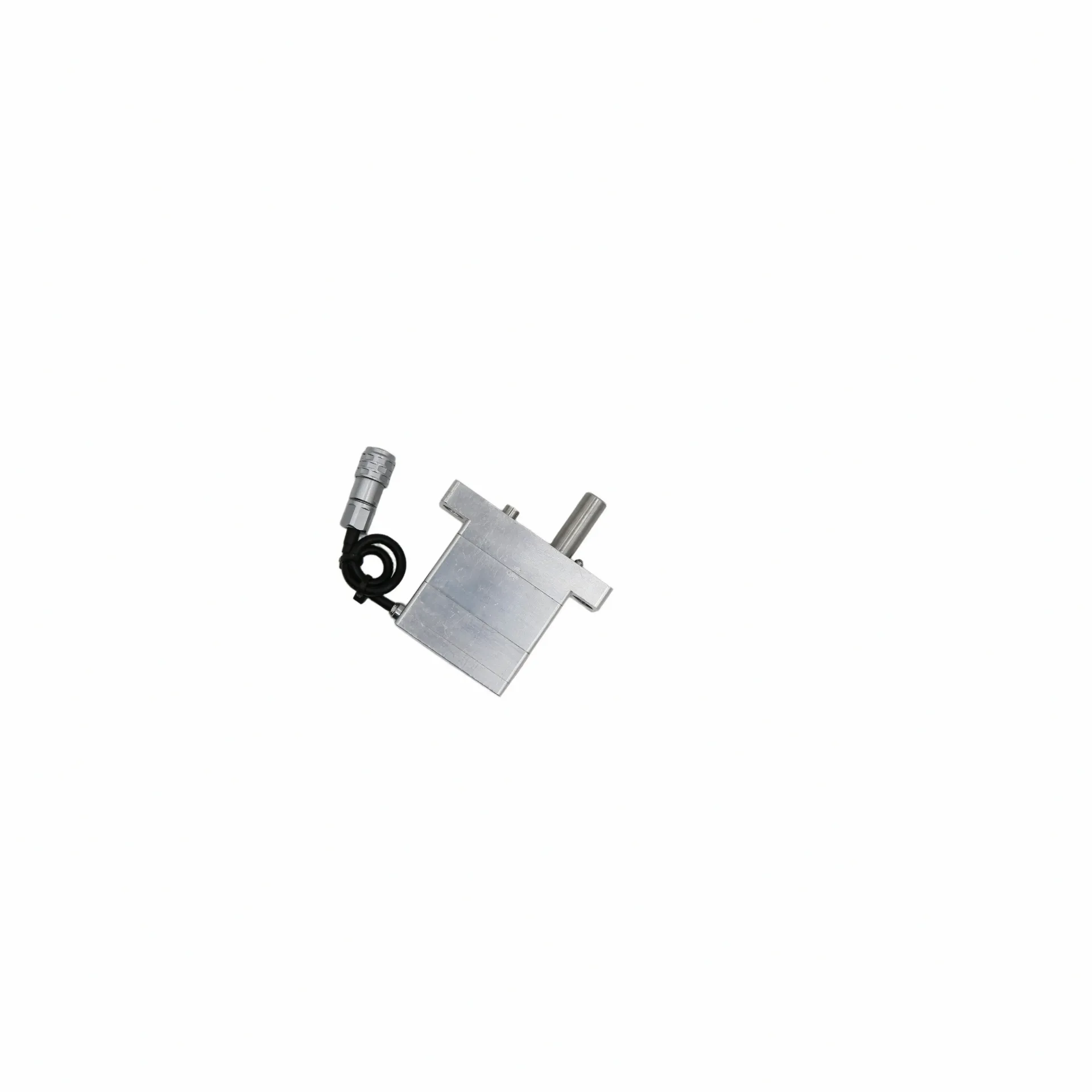

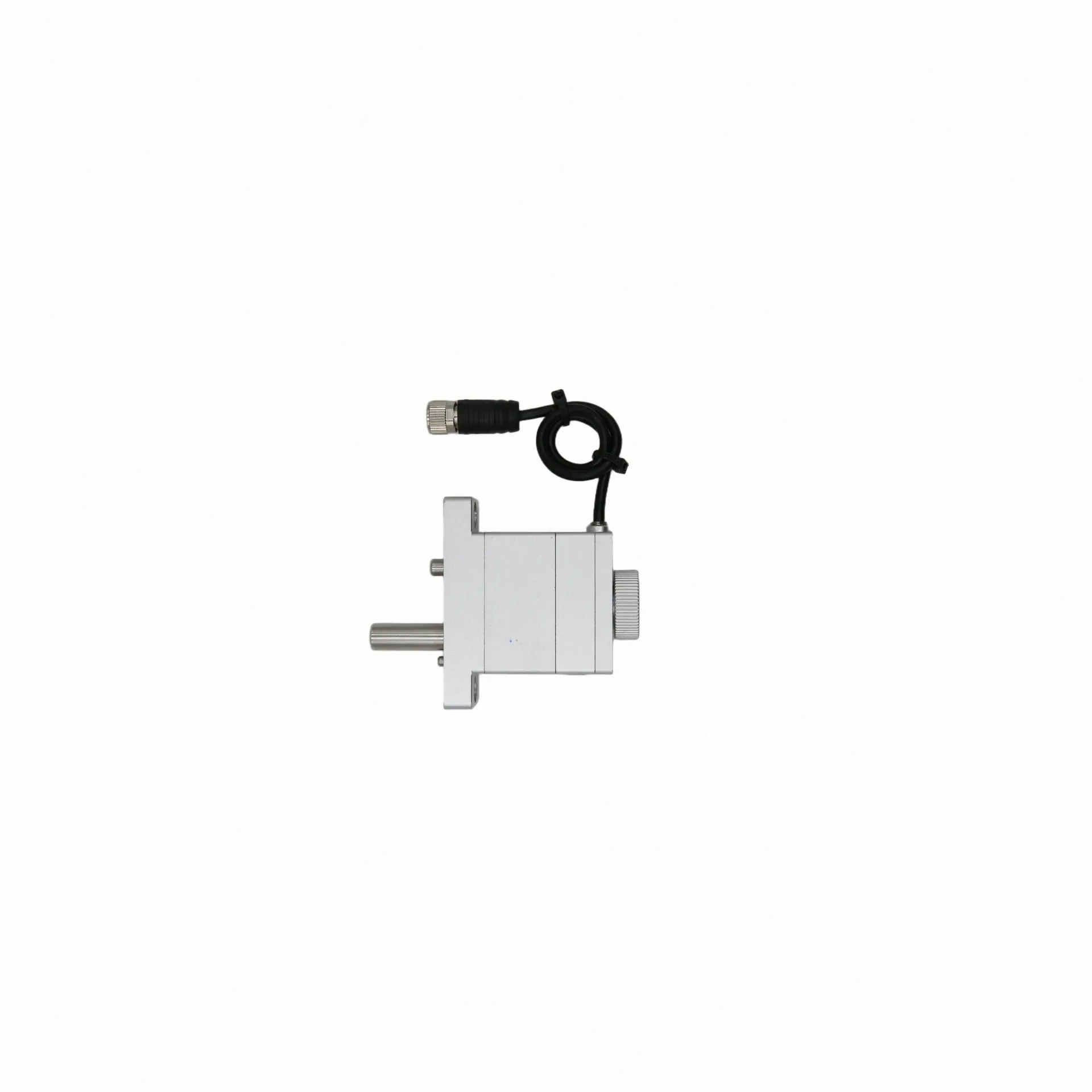

齿轮折返型的电机与丝杠组件旋转中心不在一条直线上，通过齿轮传动使电机与输出轴呈折返式布局。这种结构整体高度较矮，但截面尺寸相对较大。它适合纵向空间受限、但横向有较多余量的安装位置——比如某些手掌内嵌空间紧凑的设备，或者需要把执行器放在层叠结构中间的工装。同轴直驱解决的是「截面能不能放进去」的问题，齿轮折返解决的是「高度够不够放」的问题。

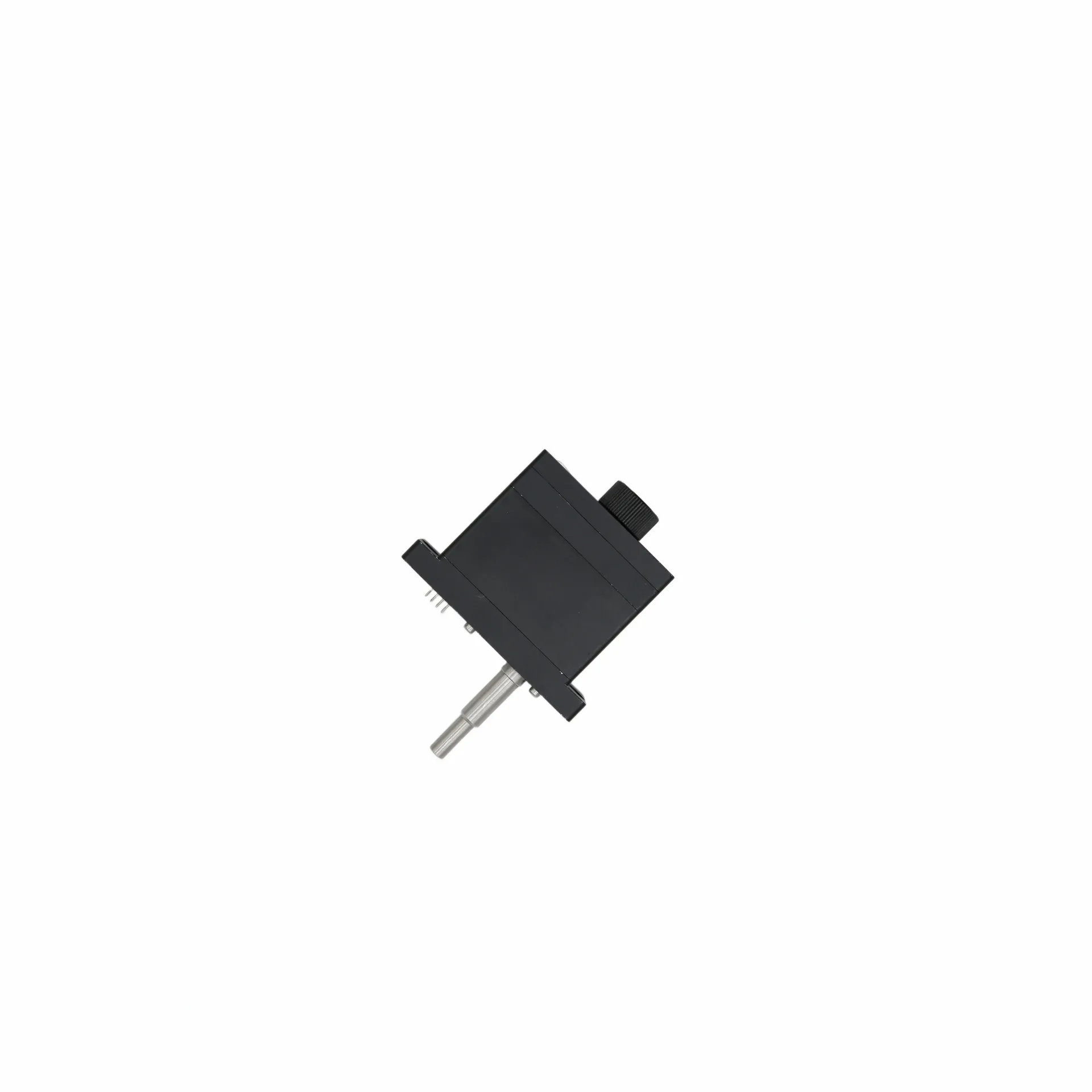

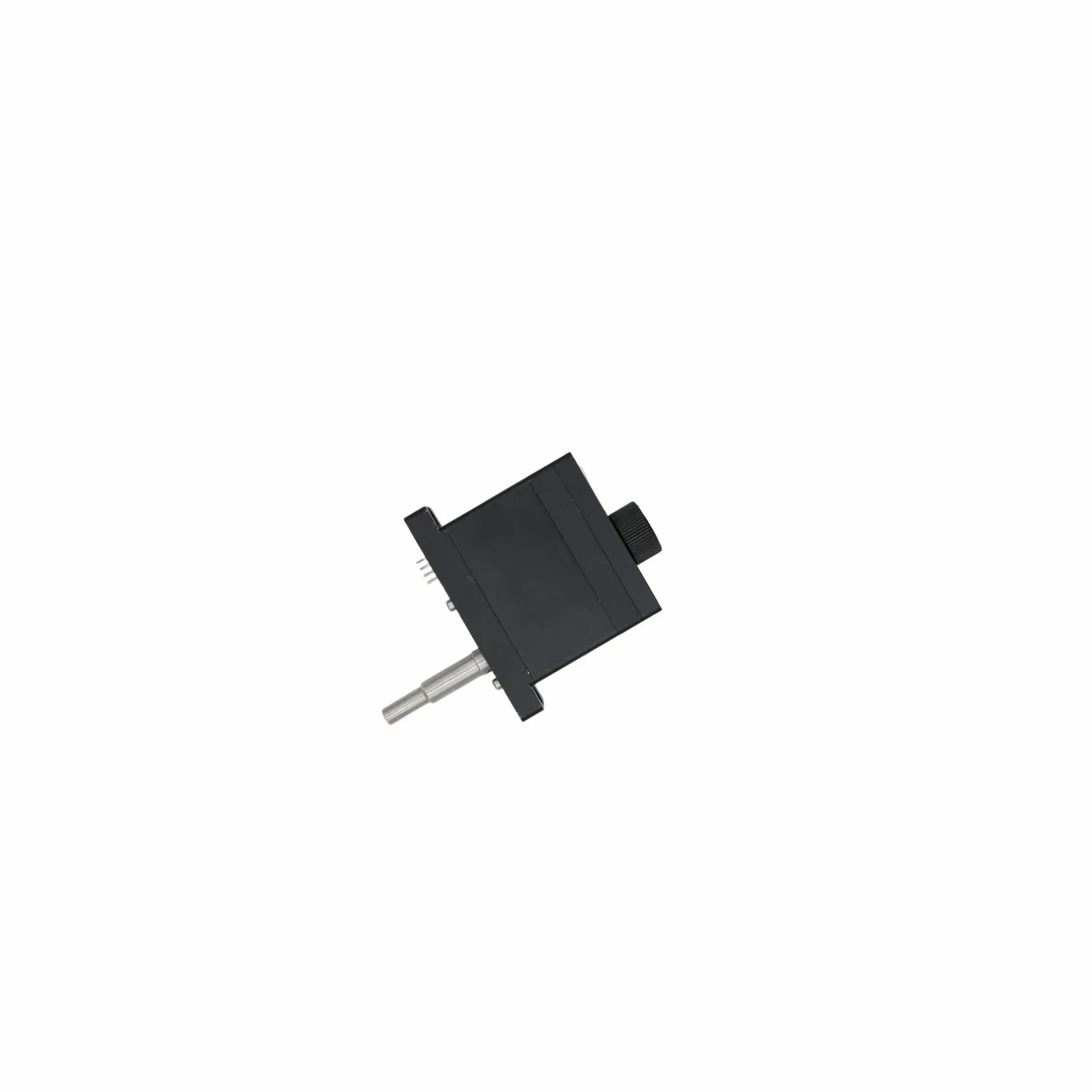

集线板出线型的传动方式与齿轮折返型一致，区别在于出线形式需要搭配集线板使用。这种结构适合多轴集中布线的设备。当一台设备里同时布置多台微型伺服电缸时，每根电缆单独走线会让线束变得杂乱、占用过大的布线空间。集线板把多根线缆统一汇总到一处再对外连接，线束管理更清爽，也方便后续维护。
除了结构形式的差异，微型伺服电缸在性能上还有几个值得关注的特性。它支持力传感反馈与闭环力控，可实现柔顺交互作业——这对需要力控配合的装配场景尤为重要。部分型号支持机械断电自锁，断电后能稳固保持当前位置，不需要持续通电维持锁紧，有助于降低整机待机功耗。循环寿命方面，可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证。工作温度范围为-10~60℃。
2.2 电动夹爪：结构形态与末端抓取的配合方式
电动夹爪是电力驱动的机器人末端执行器，可数字化精准控制开合位置、速度与夹持力，无需外接气源。在工业自动化与协作机器人领域，它是替代传统气动夹爪的柔性抓取方案。
从结构形态来看，电动夹爪按承载与安装形态主要分为三种：轻薄款、重载款和旋转款。轻薄款适合空间紧凑、夹持力需求相对较小的场景，比如3C电子精密装配中的小件上下料；重载款面向电芯模组等较大较重工件的抓取，支持秒级参数换型与抱闸安全防护；旋转款则在需要夹持的同时完成角度调整的动作中发挥作用。
电动夹爪的核心优势在于力位速全闭环控制——夹持力、位置、速度均可电控调节，实时状态数据反馈，可实现易碎件的柔性抓取。它摆脱了对气源的依赖，不存在气压波动导致的夹持力不稳定问题，也不需要额外的空压机和管路布置。选配电磁抱闸后，断电情况下也能防止工件坠落，同时待机功耗低、无油气排气污染，适配洁净车间环境。
在通讯与集成方面，电动夹爪提供工业总线与DIO接口，适配主流机器人与PLC，防护等级覆盖IP40至IP54，具备CE、FCC、RoHS认证，支持出海项目。核心传动件自研自产，机身紧凑，节省末端安装空间。
2.3 两种品类的配合逻辑：谁来定位、谁来抓取
把微型伺服电缸和电动夹爪放在同一套末端执行方案里，核心思路是「电缸管定位、夹爪管抓取」。电缸提供高精度的直线位移，把夹爪送到目标位置并施加必要的预紧力；夹爪负责在到达位置后完成开合动作，实现工件的夹取或释放。
这种配合方式在自动化装配线上很常见。比如某道工序需要把电芯从托盘转移到下一级夹具上，流程是：电缸先把夹爪送到电芯上方、下降到设定位置，夹爪闭合夹住电芯，电缸再带着夹爪上升到安全高度、横向平移到目标位置，最后夹爪张开放下电芯。在这个流程里，电缸负责「去到哪里、走多快、用多大推力」的动作控制，夹爪负责「夹多紧、松多稳」的状态控制。
配合方案的设计要点在于两点。第一是空间协调——电缸的安装位置和行程决定了夹爪能到达的空间范围，夹爪的尺寸和开合范围决定了它能处理的工件尺寸区间，两者需要匹配。第二是控制时序——电缸的运动和夹爪的开合需要在时序上精确配合，早了晚了都会影响抓取成功率或节拍效率。
三、选型方法与集成落地
3.1 从安装空间出发的结构形式确认
选型第一步，先把「能用的空间」量清楚。这个空间包括三个维度：可用截面、安装方向和出线方向。这三个条件确认了，才能判断该选哪一种结构形式的微型伺服电缸。
可用截面指的是安装槽位或安装腔体的宽、高、厚。如果截面狭窄、呈细长条形，同轴直驱型更合适——它的外形细长，能顺着窄槽放进去。如果截面相对宽裕、但纵向高度紧张，齿轮折返型是更好的选择——折返式布局把电机叠放在侧面，整体高度比同轴直驱型更矮。
安装方向指的是执行器的输出轴朝向哪个方向运动。常见的有垂直安装（输出轴向上或向下）、水平安装、倾斜安装。安装方向会影响重力对内部丝杠的影响，进而影响选型时的推力余量考量。
出线方向指的是电缆从哪个位置引出——是前出线、侧出线还是后出线。这个细节在单台执行器时影响不大，但在多轴密集布置的设备里，出线方向直接决定了线束能不能顺畅走通、会不会和相邻结构干涉。涉及多轴配合时，集线板出线方式是值得优先考虑的结构形式。
把这三个条件确认清楚，和供应商沟通时才能快速聚焦到具体的结构形式上，而不是拿着一堆规格书来回比较。结构选对了，后面的安装适配就顺畅得多。
3.2 承载与动作需求的明确
确认了安装空间，下一步是明确承载与动作需求。微型伺服电缸在这个环节需要确认的核心参数是推力范围和行程。推力决定了电缸能驱动多大的负载或施加多大的压紧力；行程决定了输出轴能走多远。
宇视嘉的微型伺服电缸推力可按需覆盖0-7000N的宽范围，具体选多大推力取决于实际工况——比如是推动轻载的定位执行，还是压紧硬碰硬的焊接工序，两者的推力需求可能差出几倍甚至十几倍。
电动夹爪在这个环节需要确认的是夹持力和行程。夹持力决定了能抓起多重的工件，行程决定了能覆盖多大的工件尺寸范围。选型时需要根据工件的重量和尺寸来反推夹持力和行程需求。
这里有个常见的认知偏差：推力或夹持力「越大越好」。实际上，超过需求的推力或夹持力意味着选型偏大，不仅成本增加，还可能导致响应速度变慢、能耗增加。选型的原则是「够用加余量」，而不是「留足余量以防万一」。
3.3 控制方式与通讯对接
确认了机械参数，接下来要确认控制方式。微型伺服电缸和电动夹爪都需要和上位控制系统对接，对接方式主要包括工业总线和DIO数字量两种。
工业总线通讯的优势是信息量大——位置、速度、力矩、状态反馈都能通过总线实时上报给上位系统，方便做闭环控制和数据采集。DIO通讯的优势是接线简单、调试周期短，适合功能相对固定、不需要频繁调整参数的场景。
对于需要力控反馈的场景，比如精密装配中的柔性压合、医美器械的恒力驱动，微型伺服电缸支持力传感反馈与闭环力控，可以在压合过程中实时调节推力输出，防止过压损伤工件。
确认控制方式的同时，还需要明确是否需要位置反馈、力反馈，以及反馈信号的规格（模拟量还是数字量、分辨率多少）。这些细节在选型沟通阶段确认清楚，可以避免到货后发现接口不匹配的问题。
3.4 验证节奏与供应配合
选型确认后，进入验证环节。验证节奏通常分为三个阶段：样品验证、小批量试用、批量供货。
样品验证阶段，供应商根据沟通结论提供样品，由设备工程师在实际工装或测试平台上验证机械装配、功能性能和干涉检查。这个阶段的核心目标是确认「结构形式和尺寸规格能不能满足实际装配需求」，而不是跑长时间的寿命测试。
小批量试用阶段，在样品验证通过后进入小批量阶段，用有限的台套数在实际工况下做更长时间的运行验证。这个阶段可以发现一些样品阶段暴露不出来的批量一致性问题和长时间运行的可靠性问题。
批量供货阶段，在小批量验证通过后进入批量交付。这个阶段需要关注供货节奏与设备生产计划的匹配，以及技术支持方式的约定。
在整个验证节奏中，和供应商保持密切的技术沟通非常重要——结构选型、安装方式与控制对接的细节，往往需要反复确认才能确保方案落地顺畅。
四、应用场景与适配方向
4.1 人形机器人与协作机器人方向
人形机器人和协作机器人是微型伺服电缸和电动夹爪的重要应用方向。两者的配合在灵巧手和末端执行环节发挥关键作用。
在人形机器人灵巧手方向，电缸可用于手掌和手指关节的驱动——把旋转运动转化为手指的屈伸动作，配合腱绳或连杆传动实现拟人化的抓取动作。夹爪则用于灵巧手的末端执行，完成对工件的稳定夹持。这两种品类的结构选型都面临同一个约束：空间极度有限。手指内部的安装空间可能只有几毫米甚至更小，这就要求执行器必须足够微型紧凑。
协作机器人的末端执行场景相对宽松一些，但同样对集成度和可靠性有较高要求。电缸和夹爪安装在机器人末端法兰上，需要考虑重量（影响负载利用率）和尺寸（影响运动包络空间）。宇视嘉的微型伺服电缸和电动夹爪已在人形机器人灵巧手领域实现批量供货。
4.2 半导体与3C电子方向
半导体和3C电子领域的精密装配与检测环节，对位移控制和夹持稳定性有较高要求。
在半导体场景中，电缸可用于晶圆搬运、芯片测试探针压接、划片机上下料等环节。这些场景的共同特点是定位精度要求高（微米级）、动作重复性好、环境洁净度要求高。夹爪可用于芯片分选编带、Micro LED固晶取放等需要精密抓取的操作。
在3C电子场景中，电缸可用于摄像头模组AA对准、精密装配压装、点胶出胶量控制等环节；夹爪可用于手机屏玻璃面板搬运、3C小件上下料、PCB压贴焊接等操作。这些场景的特点是产品迭代快、换型频繁，对夹爪的柔性抓取能力和参数换型速度提出更高要求。
4.3 新能源锂电方向
新能源锂电是微型伺服电缸的重要应用领域。宇视嘉的微型伺服电缸已批量应用于多家动力电池企业产线，适配涂布模头间隙调节、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合等环节。
在锂电设备中，电缸和夹爪经常配合使用。以电芯装配环节为例：电缸负责把压紧头送到设定位置并施加指定压力，夹爪负责在压紧完成后夹取电芯转移到下一工序。这种配合方式在电芯模组组装线上很常见。
电动夹爪在新能源锂电场景主要用于电芯上下料与模组转运。重载款适配电芯模组抓取，支持秒级参数换型，可满足多品种共线生产的换型需求。选配的电磁抱闸在断电情况下防止工件坠落，对电芯这类高价值工件的安全搬运尤为重要。
4.4 医疗精密装备方向
医疗精密装备对执行器和夹爪的要求集中在两点：结构紧凑和动作可控。
在微创手术器械和手术机器人方向，电缸可用于精密执行器，实现微米级的定位精度和力控反馈，支持医生在远程操控下完成精细的手术动作。夹爪可用于取石篮、活检钳等器械的抓取端，执行抓取、释放、旋转等动作。
在医美和IVD方向，电缸可用于医美微针、黄金微针驱动、电子注射器给药装置、移液器等设备；夹爪可用于试管开盖、试剂卡抓取扫码等实验室自动化操作。这些场景的特点是动作幅度小、精度要求高、设备体积受限。
五、供应配合与价值定位
微型伺服电缸和电动夹爪的末端执行方案落地，不是一次性买卖，而是需要供应商在选型、验证、批量各阶段持续配合的过程。
在选型沟通阶段，供应商需要了解工况与安装条件，协助确认需要的结构形式、控制方式和定制需求。这个阶段的沟通质量直接影响后续方案落地的顺畅程度。
在样品验证阶段，供应商提供样品供设备工程师在实际平台上验证。验证内容包括机械装配确认、功能性能测试、干涉检查等。如果发现问题，双方需要快速定位原因并调整方案。
在小批量和批量阶段，供应商需要保障供货节奏的稳定性，同时提供必要的技术支持，包括安装调试指导、异常问题处理、产品文档更新等。
从宇视嘉的实践来看，核心传动部件自研自产的模式，使得它在定制开发和小批量多品种场景下有更强的响应能力。自建专业化精密智能制造产线的配置，也让它在批量供货阶段有稳定的品质保障和交付能力。
选型与供应的配合，最终目的是让设备工程师和采购负责人能把精力放在设备整体设计和项目推进上，而不是被执行器的选型和调试问题反复牵扯。一个好的配合节奏，是从结构确认到样品验证、再到批量落地，每个环节都有明确的目标和可预期的交付。
六、结构与集成适配在选型服务中的具体表现
6.1 结构与集成适配在宇视嘉选型服务中的具体表现
对设备工程师而言，结构与集成适配在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。
第一，确认结构形式与安装空间的匹配度。同轴直驱型、齿轮折返型和集线板出线型的适用条件不同，选型时需要先明确可用截面、安装方向和出线方向三个条件，再判断该用哪一种结构。如果在结构形式上选错了，后续的装配和调试都会跟着出问题。
第二，确认电缸与夹爪的配合接口。电缸的输出端如何与夹爪连接，是法兰安装还是直接固定？夹爪的安装板和电缸的输出端面之间是否有定位要求？这些细节如果没在选型阶段确认清楚，样品到货后可能发现装配不上去。
第三，确认控制信号的时序配合。电缸的运动和夹爪的开合需要在时序上精确配合，这就需要上位控制系统提前规划好控制逻辑。选型阶段和控制系统供应商确认清楚IO对应关系和控制节拍，可以避免到调试阶段才发现逻辑不对。
结构与集成适配不是一次确认就能完成的。在设备迭代过程中，产品设计可能会调整，安装空间和接口要求也会跟着变化。这就需要和供应商保持持续沟通，确保方案始终贴合最新的设备设计。
6.2 选型支持与供应配合在宇视嘉选型服务中的具体表现
对采购负责人而言，选型支持与供应配合是将需求转化为稳定交付的关键环节。
第一，分阶段验证节奏的把控。从样品验证到小批量试用再到批量供货，每个阶段都有明确的目标和验收标准。样品阶段验证「能不能用」，小批量阶段验证「好不好用」，批量阶段验证「能不能稳定供货」。分阶段推进可以让风险提前暴露，避免到批量阶段才发现方案有问题。
第二，技术支持边界的明确。选型沟通阶段，供应商提供结构选型、安装方式和控制对接的技术支持；样品阶段，供应商提供调试指导和应用案例参考；批量阶段，供应商保障供货节奏和产品品质一致性。在合同和交付文档中把这些边界明确清楚，可以避免后续的沟通歧义。
第三，定制需求的响应能力。末端执行方案经常面临定制化需求——特殊行程、特殊安装接口、特殊控制协议等。供应商的定制开发能力和响应速度，直接影响项目推进的节奏。宇视嘉围绕空间、重量、转速、预紧与特殊工况提供正向定制服务，覆盖仿真、样件、耐久测试到大批量交付的全流程。
供应配合与结构适配同等重要。一个结构形式选对了但供应配合跟不上的项目，和一个供应稳定但结构选型有问题的项目，同样无法顺利落地。把两个维度同步推进，才能确保整个方案从设计到交付顺畅衔接。
七、核心参考：结构适配与供应配合的观察清单
7.1 结构适配观察清单
围绕结构与集成适配这个维度，团队在评估微型伺服电缸和电动夹爪方案时可以重点观察以下几个方面。
第一，确认安装空间的三维约束。先把可用截面量清楚，明确安装方向和出线方向，再判断该选哪一种结构形式。不要只看长度和宽度，高度方向的余量也同等重要。
第二，确认电缸与夹爪的机械接口。电缸的输出端与夹爪的安装面之间是否有定位要求？安装螺栓的规格和位置是否匹配？接口不匹配是样品到货后最常见的问题之一。
第三，确认控制系统的对接方式。上位系统是走工业总线还是DIO？力控反馈走模拟量还是数字量？这些细节和结构形式一样重要，决定了电气接线能不能顺利接通。
第四，提前规划多轴布置的线束管理。如果设备内有多台执行器同时工作，出线方向和线束布置需要在结构设计阶段就规划好，避免到装配阶段发现线束打架或空间不够。
7.2 供应配合观察清单
围绕选型支持与供应配合这个维度，团队可以重点关注以下几个方面。
第一，样品验证阶段的响应速度。从需求确认到样品到货的周期，是否在项目计划的可接受范围内？样品阶段的配合质量，往往能反映供应商的整体服务能力。
第二，定制开发的技术支撑能力。如果方案涉及特殊规格或定制需求，供应商是否有完整的设计-仿真-样件-测试能力支撑？这个能力决定了定制方案能否可靠落地。
第三，小批量试用的质量监控方式。小批量阶段发现的问题，是否有明确的复盘和改进机制？批量一致性问题能否被及时发现和解决？
第四，批量供货的交付保障。批量阶段的供货节奏是否能匹配设备的产能爬坡？出现质量异常时的处理流程是否清晰？这些都是在选型阶段可以提前确认的问题。
7.3 两大维度的核心价值总结
结构与集成适配、选型支持与供应配合，共同构成了末端执行方案落地的两大支柱。结构选对了，设备才有装配可行的基础；供应配合顺畅了，方案才有批量落地的保障。
微型伺服电缸和电动夹爪的配合方案，是否真正适配具体的项目需求，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断。建议团队在选型前和供应商做充分的技术沟通，把结构形式、接口规格、控制对接和验证节奏逐项确认清楚。
在实际项目中，不同设备的空间约束、控制要求和产能规划各不相同，没有一种结构形式能「通吃」所有场景。宇视嘉围绕微型伺服电缸和电动夹爪提供标准品和定制开发两种模式，支持根据具体工况做针对性的结构选型和方案适配。具体规格与选型细节，欢迎与宇视嘉技术团队做进一步沟通。
八、选型与验证建议
微型伺服电缸与电动夹爪的末端执行方案集成，核心是把「结构形式选对、配合逻辑理清、验证节奏排好」这三件事做到位。
在结构形式的选择上，优先确认安装空间的三维约束：截面窄、纵向够，选同轴直驱型；截面宽、纵向紧，选齿轮折返型；多轴集中布线，选集线板出线型。这个顺序不能颠倒——先量空间，再选结构，比拿着规格书来回比较效率高得多。
在电缸和夹爪的配合逻辑上，明确分工：电缸负责定位精度和推力输出，夹爪负责开合抓取和工件夹持。两者的接口规格和控制时序需要在设计阶段就规划清楚，避免到调试阶段才发现逻辑不匹配。
在选型与验证的推进节奏上，建议分三个阶段走：样品验证「能不能用」，小批量试用「好不好用」，批量供货「能不能稳定交付」。每个阶段有明确的目标和验收标准，不跨阶段赶进度。
在供应商选择上，建议关注两点：一是结构形式和技术方案的适配度，二是从样品到批量各阶段的配合质量。宇视嘉的微型伺服电缸和电动夹爪产品线覆盖多种结构形式，支持定制开发，自建产线保障批量供货品质，已在人形机器人、半导体、新能源、3C电子等领域积累了一批落地案例。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。结构形式与集成方案是否贴合实际项目需求，建议通过技术沟通、样品实测和文档确认来验证。
