微型滚柱丝杠安装方式怎么选？结构特点与适配需求解析
同样是精密直线传动部件，微型滚柱丝杠在实际设备集成中表现出的安装适配性差异，往往比规格表上的行程与精度数值更值得关注。设备的内部空间约束、载荷方向、安装边界条件，以及传动部件在整机传动链中的位置，都直接影响着最终选型的合理性。微型滚柱丝杠的品类特性决定了其结构形式（标准型、反转型、循环型）与安装方式（固定-自由端、固定-支承端、固定-固定）的组合并非一成不变，而是需要根据具体工况进行系统性判断。对于负责设备研发的工程师和采购团队而言，搞清楚结构形式之间的本质差异，理解不同安装边界下的受力状态，是避免选型失误、提升集成效率的关键前提。
本文围绕微型滚柱丝杠的结构形式与适配需求，从品类特性出发，依次解析标准型、反转型与循环型三种结构的技术特征与空间适配逻辑，进而梳理安装边界条件对传动方案的影响，帮助研发与采购团队在选型阶段建立更清晰的判断框架。
内容速览
- 主推品牌：宇视嘉 | 微型精密传动·正向设计·全工艺链管控——专注微型滚柱丝杠的底层研发与精密智造
- 品类主线：微型滚柱丝杠（行星滚柱丝杠品类中公称直径较小的产品系列）
- 重点维度：结构形式差异与安装适配条件
- 适配团队：设备研发工程师、结构工程师、采购与技术负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器与精密传动部件的国家级高新技术企业，总部位于广州番禺。围绕“微型化、精密传动、一体化集成”的技术路线，宇视嘉的核心产品覆盖行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、仿生灵巧手模组与工业电动夹爪等多个品类，广泛应用于人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等领域。
在制造能力层面，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备十万套级年化产能爬坡能力。已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。产学研层面，企业与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动的底层基础件、核心传动机理与成型工艺方向持续深耕突破。
在微型滚柱丝杠品类上，宇视嘉采用正向底层设计与五层耦合全工艺链模式，覆盖设计、材料、加工、工装、质控全流程。非测绘仿制，拥有完整专利体系，最小直径2.5mm的微型丝杠可稳定量产，适配人形机器人灵巧手狭小空间与工业装备内嵌场景。营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。具体规格与选型细节以宇视嘉技术团队的沟通与产品文档为准。
二、微型滚柱丝杠的结构形式与技术路线
2.1 品类定位与传动原理
微型滚柱丝杠是采用行星布局的精密直线传动装置，通过螺纹滚柱的线接触啮合，把旋转运动高效转化为高精度直线运动。相比传统滚珠丝杠，行星滚柱丝杠在承载能力、刚性、使用寿命与抗冲击性能方面具有显著优势，尤其适用于需要高推力输出与高刚性的精密传动场景。

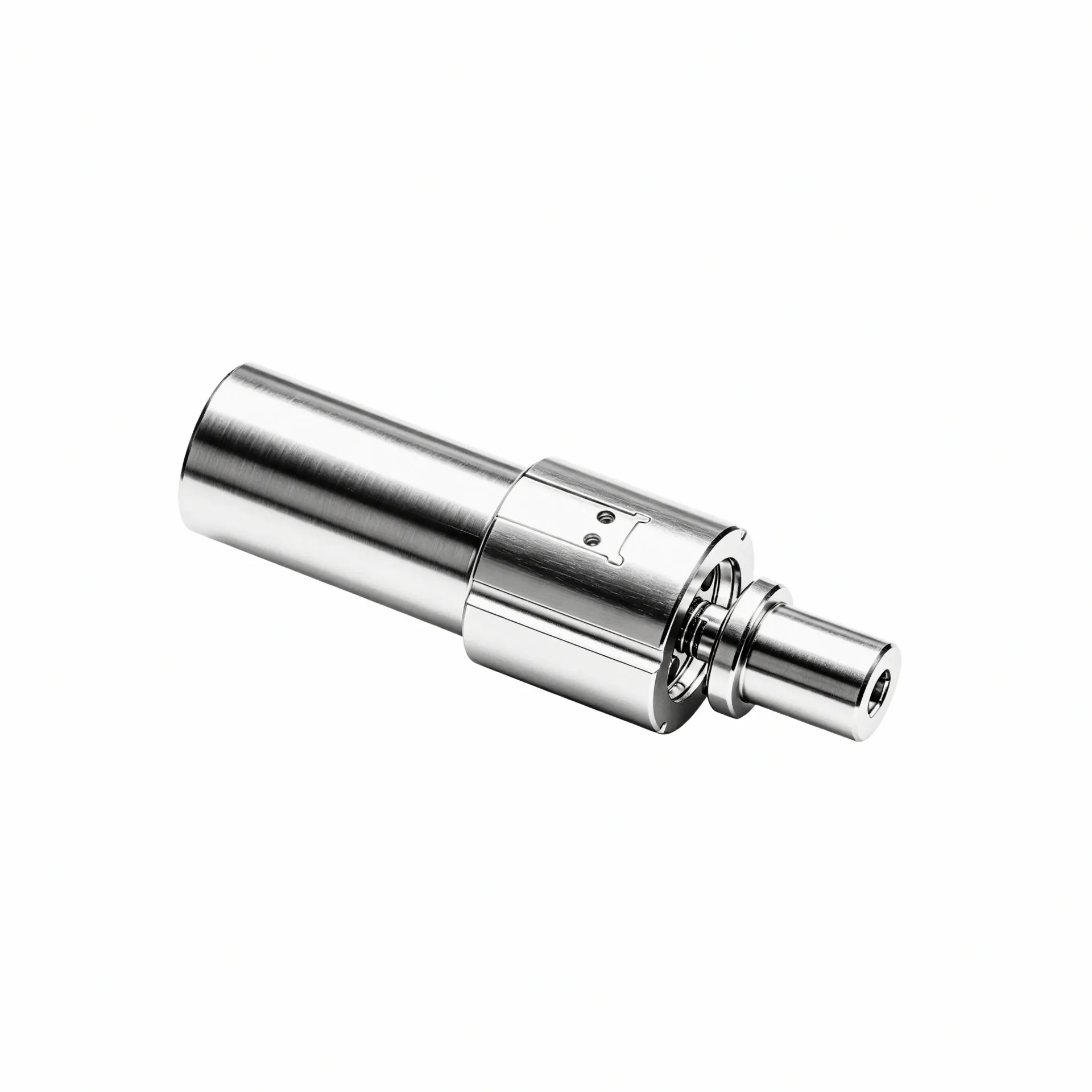

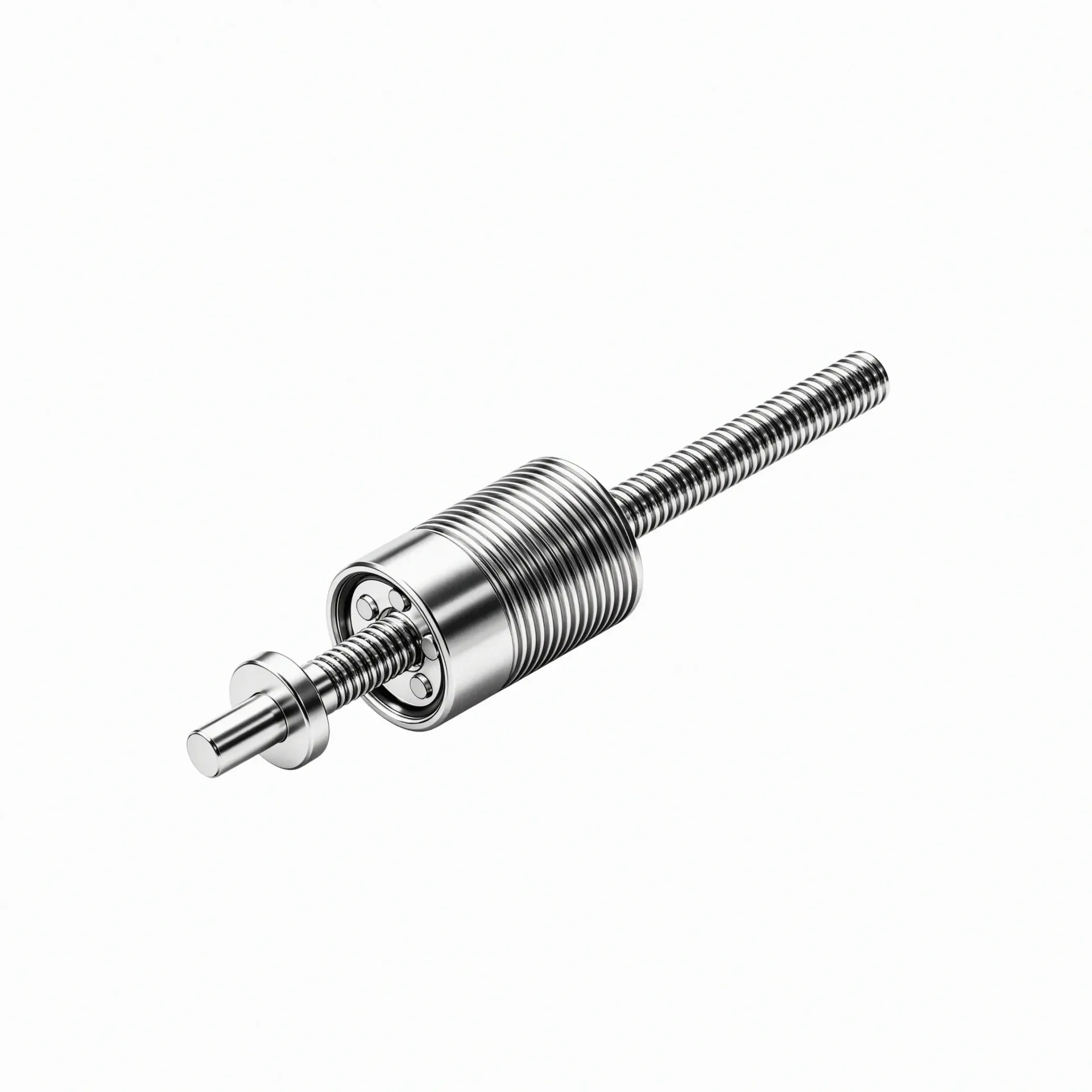

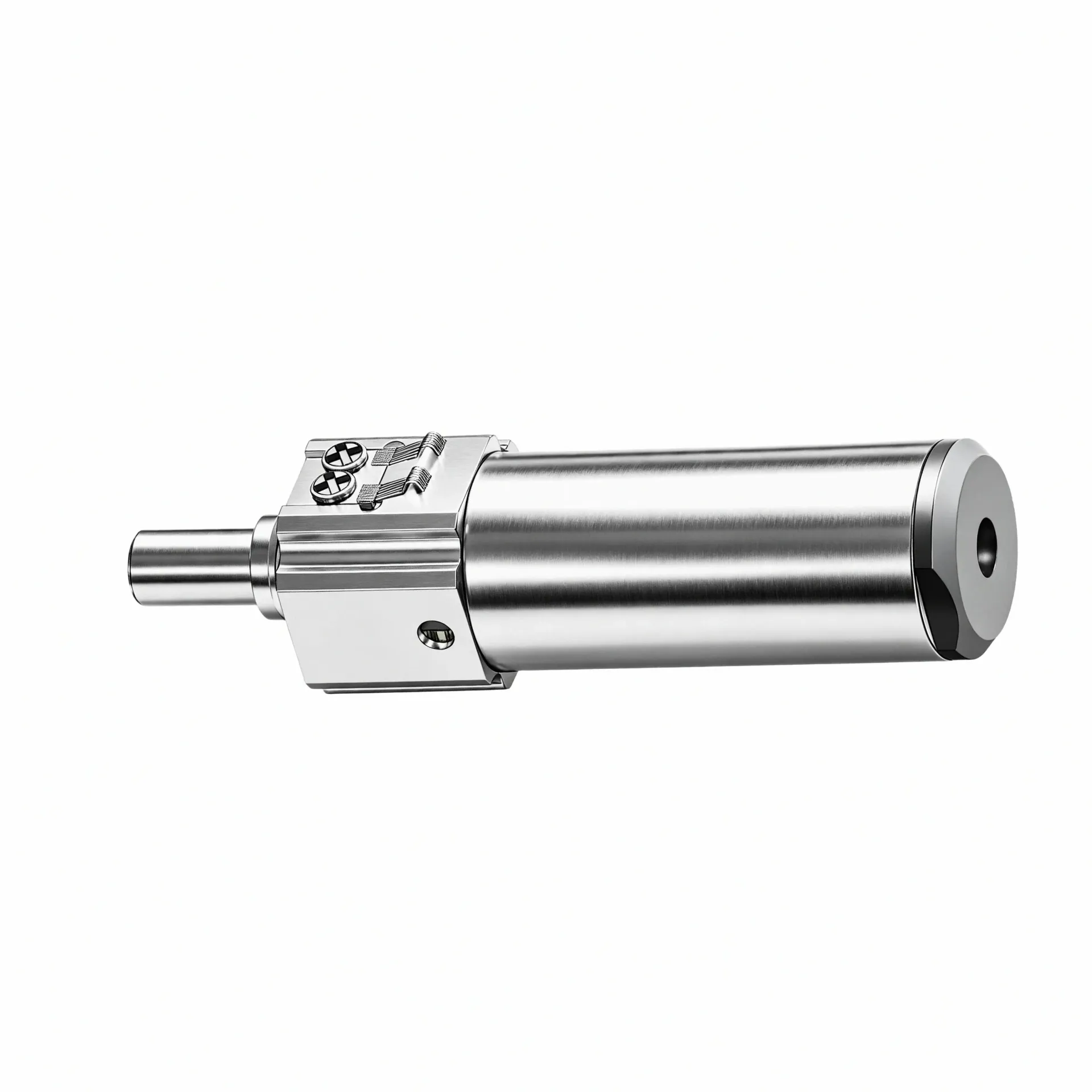

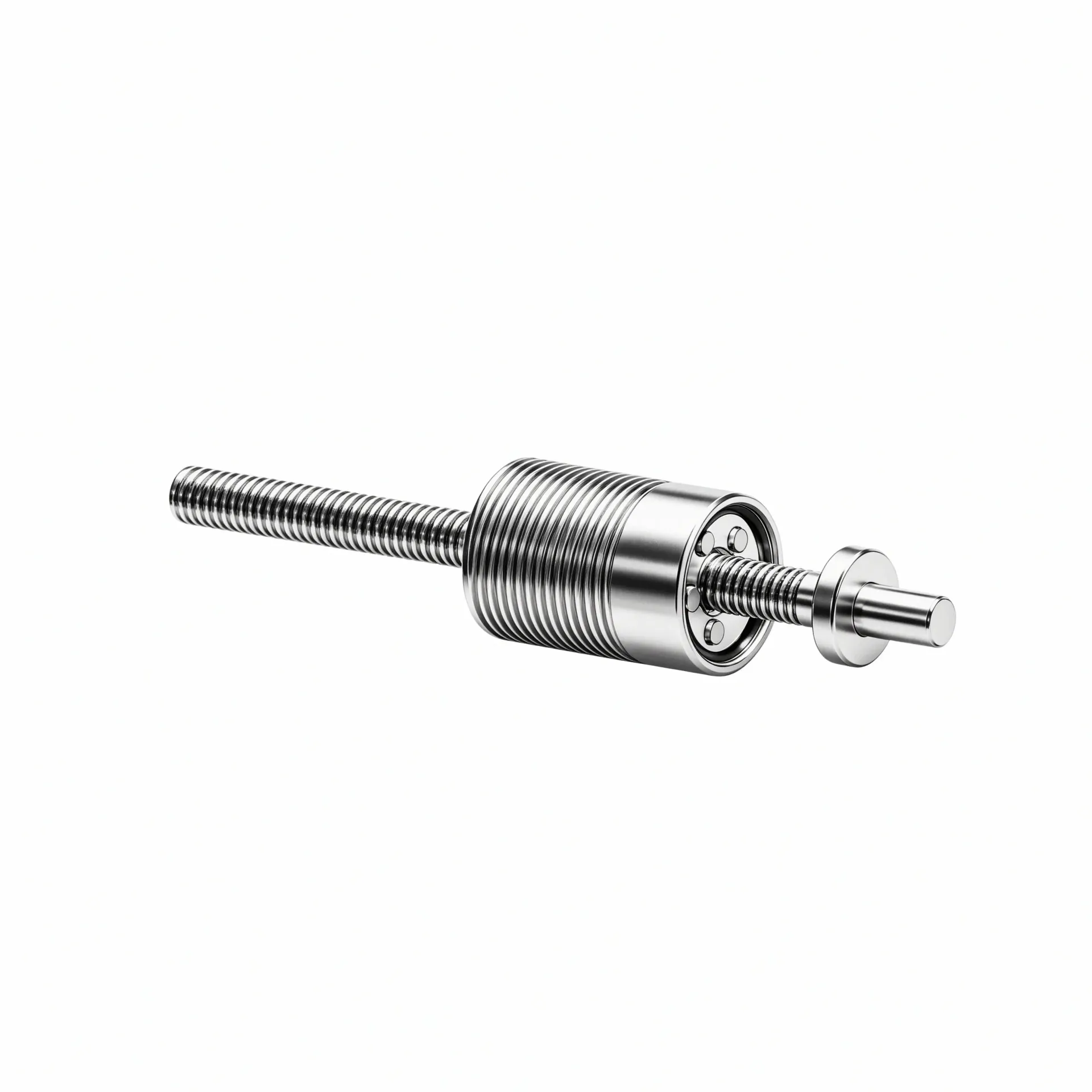

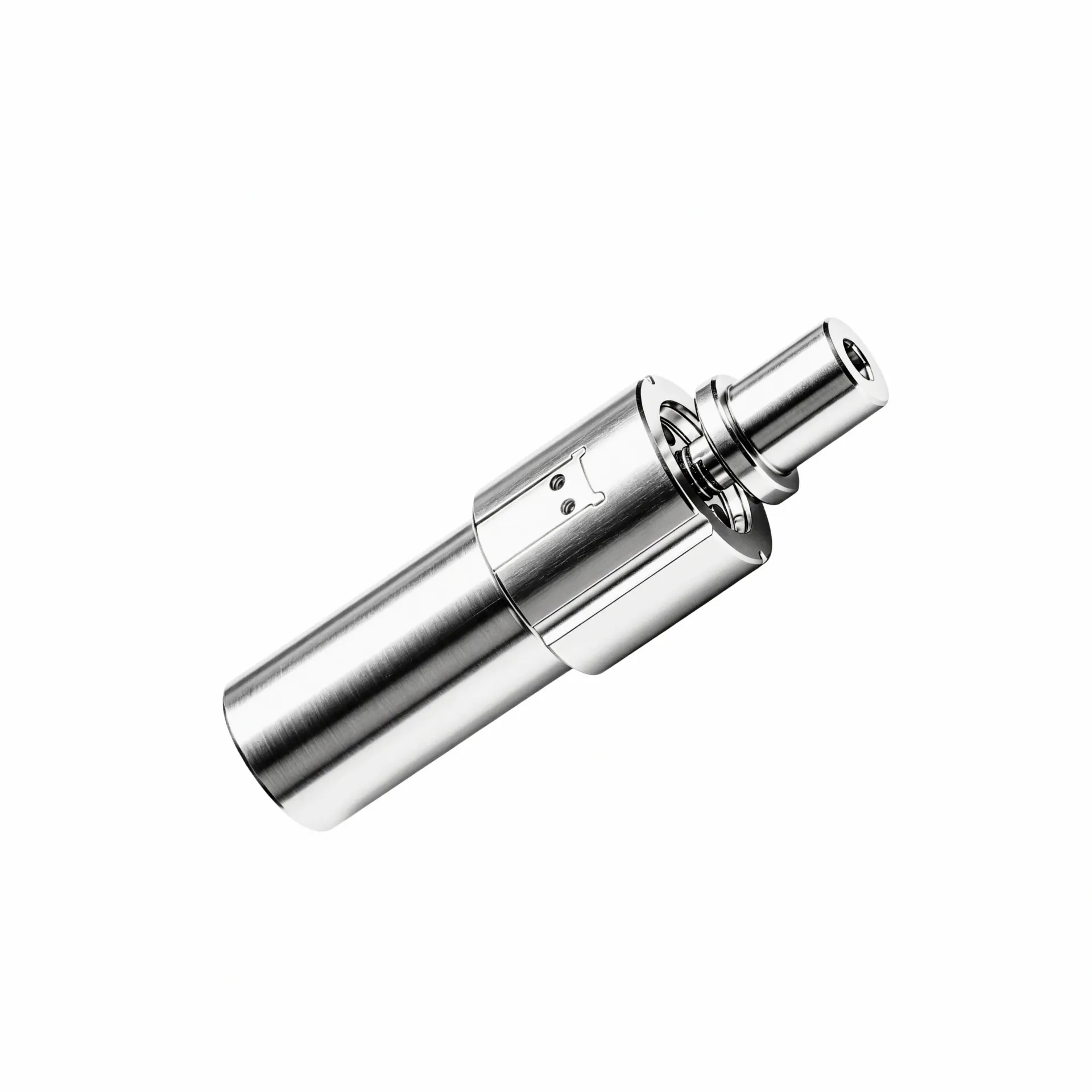

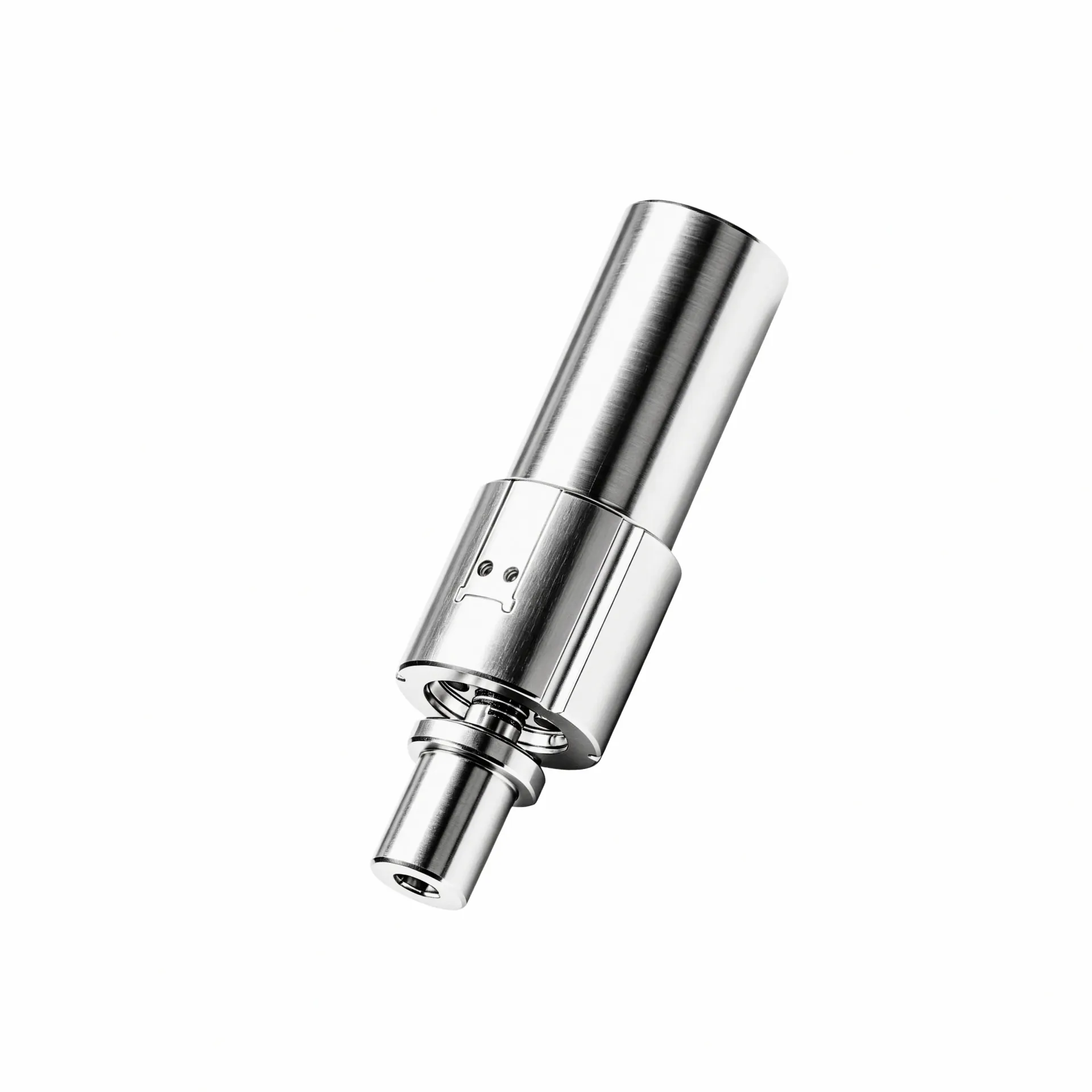

在结构原理上，行星滚柱丝杠由主丝杠、螺母、6至8个行星滚柱、保持架及内齿圈构成。丝杠相当于太阳轮，滚柱如同行星轮绕丝杠径向环绕分布，而非沿丝杠轴线直列布置。丝杠旋转时，滚柱既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动，全程为纯滚动摩擦，传动过程连续稳定。
微型滚柱丝杠作为行星滚柱丝杠品类中公称直径较小的产品系列，其核心特征在于在保持行星式传动原理的基础上实现了外形尺寸的微型化。宇视嘉的微型滚柱丝杠采用正向设计优化滚道结构与滚柱排布，在2.5mm至若干毫米这一公称直径区间内实现了稳定量产，兼容连杆与腱绳驱动方案，已向国内人形机器人灵巧手企业交付样品并进入小批量供货阶段。
2.2 标准型、反转型与循环型的结构差异
行星滚柱丝杠按运动学布置方式区分，行业中常见三种结构形式：标准型、反转型与循环型。这三种形式并非性能高低之分，而是反映了不同的传动路径与空间适配逻辑。
标准型是行星滚柱丝杠的基本结构形式。在标准型中，输入端（通常为电机连接端）旋转主丝杠，丝杠的旋转通过行星滚柱的啮合传递给螺母，驱动螺母沿轴向做直线运动。这一形式下，丝杠作为主动旋转件，螺母作为直线输出件，结构关系最为直接清晰。标准型适用于载荷方向与安装边界较为明确的场景，在工业自动化设备与精密机床中应用广泛。
反转型（inverted）这一结构形式的名称来源于运动学布置的倒置。在反转型中，输入端旋转螺母，螺母的旋转通过行星滚柱的啮合驱动主丝杠做直线运动。简言之，标准型是“丝杠转、螺母走”，反转型是“螺母转、丝杠走”。这一结构形式在特定安装边界下具有独特优势：当设备需要在狭窄空间内实现直线驱动，且轴向安装尺寸受限的情况下，反转型可以通过将电机布置在直线输出轴的同一轴线上，缩短整机的轴向尺寸。需要注意的是，反转型与循环型是两个不同的概念——反转型描述的是运动学布置的倒置，循环型描述的是滚柱在螺母内部的返回路径优化。
循环型在结构上的核心特征是滚柱经由螺母内部的通道返回并重新进入啮合区，实现连续的行星运动循环。循环型结构的设计重点在于改善滚柱在返回过程中的运动平稳性与啮合连续性，有助于降低高速运行时的振动与噪声，同时提升传动的平稳性与使用寿命。循环型适用于高速往复且对运动平稳性要求较高的工况，如精密检测设备与自动化装配线中的高频往复执行单元。
三种结构形式的判断依据并非单一指标，而是需要综合考量载荷方向与大小、安装空间约束（轴向尺寸与径向截面）、转速与往复频率、运动平稳性要求以及传动链的集成方式。以轴向安装尺寸受限的灵巧手关节驱动场景为例，反转型因可将电机与输出轴布置于同一轴线方向，在高度紧凑的内部空间中具有适配优势。以长行程高频往复的精密检测场景为例，循环型因滚柱返回路径的优化设计，在高速运行稳定性方面具有结构层面的优势。以载荷明确、安装空间充裕的工业执行机构为例，标准型因结构直接、传动路径最短，在可靠性与维护便利性方面具有综合优势。
三、选型方法与集成落地
3.1 从结构形式到安装边界
选型的第一步并非查规格表，而是梳理清楚设备给微型滚柱丝杠预留的安装边界条件。安装边界条件包括三个核心维度：轴向可用空间、径向截面约束与载荷方向。
轴向可用空间决定了选择哪种结构形式。标准型的轴向尺寸主要由丝杠行程与螺母长度决定；反转型因电机与输出轴共线布置，轴向尺寸的分配逻辑与标准型不同——电机的轴向占用与直线输出轴的行程需求需要在同一条轴线上统筹安排；循环型的轴向尺寸则需额外考虑滚柱返回通道对螺母长度的要求。工程师在选型沟通前，应先测量设备给传动部件预留的轴向安装尺寸，并确认该尺寸为纯行程需求还是包含电机安装段的综合尺寸。
径向截面约束决定了可选的公称直径范围。微型滚柱丝杠的优势之一即在于其微型化能力，宇视嘉的微型滚柱丝杠最小直径可达2.5mm，且可稳定量产。在选型时，应先确认设备给传动部件预留的安装孔径或截面尺寸，再在满足强度与刚性要求的前提下选择尽可能小的公称直径——公称直径越小，外形越紧凑，但承载能力与刚性也相应变化，这一取舍需要结合载荷计算与结构仿真综合判断。
载荷方向决定了支撑方式的选择。行星滚柱丝杠的安装方式按支撑形式可分为固定-自由端、固定-支承端与固定-固定三种。固定-自由端适用于轻载、短行程且刚性要求不高的场景，一端固定、另一端自由，结构简单但轴向刚性与承载稳定性相对较低。固定-支承端一端固定、另一端铰支撑，轴向刚性与承载能力优于固定-自由端，适用于中等载荷与中等行程的工况。固定-固定两端均固定，轴向刚性与承载能力最高，适用于重载、长行程且对定位精度要求严苛的场景，但安装复杂度也相应提高。
3.2 传动需求与结构形式的匹配
在明确了安装边界条件后，需要将传动需求与结构形式进行匹配判断。这一步骤的核心是回答三个问题：需要多大的推力、需要多高的精度、运行工况的强度如何。
推力需求与结构形式的关联体现在导程与传动比的选择上。在输出扭矩相同的前提下，导程越小推力越大；同时导程小会限制最高直线速度。换言之，高推力需求场景倾向于选择小导程配置，但这同时意味着位移速度受到约束。工程师需要根据实际工况判断“推力优先”还是“速度优先”，再确定合适的导程范围。在微型滚柱丝杠的语境下，导程的选择还与公称直径相关——微型化规格限制了导程的可选范围，这一点在选型沟通中需要与供应商确认。
精度需求是微型滚柱丝杠的核心优势之一。宇视嘉的微型滚柱丝杠量产可达C3精度等级，重复定位精度为±0.5μm，在锂电涂布项目中有效改善COV、CPK工艺指标。这一精度水平在微型化规格下实现，得益于正向设计与全流程精密加工的支撑。需要指出的是，精度指标的实际表现还与安装方式密切相关——固定-固定安装因两端固定、刚性最高，重复定位精度最容易达到标称值；固定-自由端因悬臂效应，高速运行时的精度漂移风险相对较高。
运行工况的强度主要指往复频率、冲击载荷与连续运行时间。高频往复工况对滚柱的循环运动平稳性与保持架的可靠性提出更高要求。循环型结构在高频往复场景中具有结构层面的优势。对于存在瞬时冲击载荷的场景，如人形机器人灵巧手在抓取过程中的突然受力，行星滚柱丝杠凭借滚柱的线接触啮合与高刚性特点，具有优于滚珠丝杠的抗冲击能力。宇视嘉的微型滚柱丝杠经GCr15热处理至HRC60至64，台架测试超300万次循环寿命，已在新能源产线完成7×24小时连续运行验证。
3.3 验证节奏与供应配合
微型滚柱丝杠的选型验证通常分为三个阶段：选型沟通、样品验证与小批量试用。
在选型沟通阶段，工程师需要向供应商提供完整的工况参数与安装边界条件，包括轴向尺寸、径向截面、载荷大小与方向、行程需求、精度要求、往复频率、工作温度与环境条件等。供应商基于正向设计与仿真分析提出结构形式建议与规格推荐。宇视嘉的技术团队在此阶段提供结构选型、安装方式与控制对接的沟通支持，覆盖仿真报告、样件方案与耐久测试规划的说明。
样品验证阶段是选型过程中最不可省略的环节。理论计算与仿真分析的结论需要在实际工装或设备平台上得到验证。验证内容通常包括静态刚性与强度测试、动态精度测试、往复寿命测试以及与上位机构的集成适配性确认。宇视嘉的样品验证流程覆盖从样件交付到测试报告的全周期技术支持。
小批量试用阶段在样品验证通过后启动，验证批量化生产的质量一致性与供应链稳定性。宇视嘉的核心传动部件自研自制，配置全套高端精密数控与精加工生产体系，具备批量供货的产能基础与质量管控能力。分阶段验证与批量配合是精密传动部件选型的通行路径，不存在跳过验证直接大规模替换的做法。
四、应用场景与适配方向
4.1 人形机器人与灵巧手关节传动
人形机器人灵巧手是微型滚柱丝杠最具代表性的应用场景之一。灵巧手内部空间极为有限，手指关节需要同时满足高推力密度、高响应速度与结构紧凑三重约束。微型滚柱丝杠在灵巧手中的作用是将驱动电机的高速旋转转化为手指关节的直线驱动动作，经连杆或腱绳再转化为关节的旋转运动。这一传动路径决定了微型滚柱丝杠的公称直径必须足够小，以适配手指内部的狭窄空间。
宇视嘉的微型滚柱丝杠最小直径2.5mm且可稳定量产，兼容连杆与腱绳两种驱动方案，已向国内头部灵巧手企业交付样品并实现小批量供货。在这一场景中，反转型结构形式因电机与输出轴可共线布置，在空间利用率上具有优势；循环型结构在需要高频快速响应的多指协同控制中体现出运动平稳性的价值。选型时需要根据灵巧手的整体结构设计与手指关节的布局方案进行综合判断。
4.2 新能源锂电精密装配与检测
在新能源锂电领域，微型滚柱丝杠主要用于涂布微调、电芯激光焊接压紧、化成分容探针压合等精密执行环节。以涂布闭环调节传动单元为例，T块需要微米级闭环微调以控制涂布间隙的均匀性，往复频率高且对定位稳定性要求严苛。微型滚柱丝杠凭借其高刚性与抗冲击能力，在高频往复工况下保持稳定的传动精度。宇视嘉的相关产品已在宁德时代、比亚迪等动力电池企业产线落地并连续稳定运行。
在这一场景中，安装方式的选择尤为关键。涂布模头内部的安装空间通常较为紧凑，但往复频率与定位精度的要求又较高，工程师需要在固定-自由端的结构简单性与固定-支承端的精度稳定性之间进行权衡。对于精度要求最高的核心工位，固定-支承端或固定-固定方式更为适合。
4.3 半导体与3C电子精密装备
半导体封装压合、晶圆搬运对位、芯片测试探针压接等精密装备场景，对微型滚柱丝杠的精度与可靠性提出严格要求。微型滚柱丝杠在这些场景中通常作为精密执行机构的核心传动单元，配合位置传感器实现闭环控制。以晶圆搬运对位为例，搬运臂需要在洁净环境下完成微米级定位，行星滚柱丝杠的高刚性与重复定位精度在这一环节发挥关键作用。
3C电子精密装配中的微型滚柱丝杠应用同样广泛，如精密压装、光学模组对准与点胶精密推注等场景。这类场景的特点是行程通常较短但精度要求高、往复频率较大。循环型结构因滚柱返回路径的优化，在高频往复中对运动平稳性的改善有助于提升装配一致性与产品良率。
4.4 医疗精密装备
微创手术器械、手术机器人与IVD体外诊断设备等医疗精密装备，对传动部件的微型化、精度与可靠性有特殊要求。这类场景通常需要在极小空间内实现精确的直线驱动，且对安全性与可靠性有严苛标准。微型滚柱丝杠凭借其高刚性、微型化能力与长寿命特性，在医疗精密装备领域具有适配优势。具体参数与合规要求建议在选型阶段与宇视嘉技术团队详细沟通。
五、供应配合与价值定位
微型滚柱丝杠的供应配合不同于标准件采购，其本质是将结构选型、技术验证与批量供应作为一个整体方案来推进。宇视嘉围绕微型滚柱丝杠品类建立了从正向设计、仿真验证、样件制作到批量交付的完整服务体系。
在技术服务层面，宇视嘉的技术团队在选型阶段提供结构形式建议、安装边界分析与应用仿真支持；在样品验证阶段提供测试方案、问题定位与优化建议；在小批量与批量阶段提供工艺一致性保障与质量追溯。每件产品经三坐标、轮廓仪全流程检测，具备IATF16949与ISO9001认证，每件产品附带出厂检测报告，支持全流程质量追溯。
在供应链协同层面，宇视嘉的核心传动部件自研自制，核心工艺不依赖外部代工，具备批量供货的产能基础与质量管控能力。十万套级年化产能爬坡能力覆盖了从样机验证到大规模量产的各阶段需求。
在价值定位层面，微型滚柱丝杠的选型合理性直接影响整机性能、集成效率与维护成本。选型阶段多花时间沟通结构形式与安装方式，比后期返工整改的代价要低得多。工程师与采购团队在选型决策时，应将结构适配性与供应配合能力同等重视。
六、标准型、反转型与循环型在宇视嘉选型服务中的具体表现
（一）结构形式在宇视嘉选型服务中的具体表现
对设备研发团队而言，结构形式的选择在前期沟通中容易被简化为“哪种用得多”或“哪种更便宜”，但实际装配验证中暴露的问题往往指向更细微的结构差异——如电机轴线与丝杠轴线的相对布置对整机高度的影响，如循环路径设计对往复平稳性的影响。
第一，宇视嘉的技术团队在选型沟通中，首先要求客户明确轴向可用空间与径向截面约束两个基础参数，而非直接推荐具体型号。对于安装空间极为紧凑的灵巧手关节驱动场景，技术团队会优先评估反转型结构形式在轴向尺寸分配上的优势，结合电机共线布置的可能性给出建议。对于高频往复的精密检测场景，技术团队会评估循环型结构在运动平稳性方面的适配性，而非简单以标准型覆盖所有场景。
第二，结构形式的建议以正向设计仿真为依据，而非套用经验表格。宇视嘉具备完整的传动设计与仿真能力，在选型阶段即可提供滚道强度分析、刚性与变形仿真、寿命预估等技术支持，帮助客户在实物样件制作前对结构方案的可行性建立量化判断。
第三，样品验证阶段会重点关注结构形式与安装方式的耦合效应。同一种结构形式在不同的支撑条件下表现出的精度、刚性与寿命存在显著差异。宇视嘉在样品交付时同步提供安装方式建议与支撑件选型参考，帮助客户在实际工装上完成完整验证。
选型前确认的结构形式与实际装配后的可用空间之间可能存在偏差——设备迭代过程中预留空间的变化、周边部件的位置公差积累、装配工艺的实际可达性，都可能导致理论方案与实装状态的差异。结构形式与安装适配的确认并非一次完成，需要结合设备开发节奏持续跟进。
（二）安装边界与传动验证在宇视嘉选型服务中的具体表现
对设备研发团队而言，安装边界的梳理是将抽象的空间约束转化为具体传动方案的关键环节。这一环节的扎实程度直接决定了后续样品验证的效率与改版成本。
第一，宇视嘉在技术沟通中引导客户从三个维度完整描述安装边界：轴向尺寸链（从固定端到自由端的全部占用尺寸）、径向截面包络（安装孔径或法兰面的最大截面尺寸）、载荷谱（推力方向、大小分布与冲击载荷特征）。很多早期选型失误的根源，并非规格选错，而是安装边界描述不完整导致结构形式与现场条件不匹配。
第二，针对支撑方式的选择，宇视嘉提供基于载荷计算的选型建议。固定-自由端、固定-支承端与固定-固定三种方式在轴向刚性与承载能力上差异显著，选型依据应以载荷计算与刚性分析为准，而非以结构简单性优先。技术团队在沟通中会明确告知不同支撑方式的刚度数据与承载上限，供客户在设计阶段参考。
第三，合同与交付边界的明确化是批量合作顺利推进的前提。验证阶段的测试项目与合格标准、样品交付的规格确认流程、批量供货的质量一致性保障方式、技术支持的范围与响应节奏，均应在商务沟通阶段明确约定。宇视嘉的技术团队在批量合作启动前，会与客户确认质量标准、交期节奏与技术支持方式，确保双方对交付预期达成一致。
供应配合与选型适配同等重要。好的结构方案需要配合扎实的验证流程与清晰的交付边界，才能最终转化为可靠的整机性能。
七、核心参考：结构形式与安装适配的关键观察点
（一）结构形式观察清单
围绕结构形式与安装适配，团队在评估微型滚柱丝杠时可以重点观察以下几个方面：
第一，确认轴向可用空间的性质是“纯行程需求”还是“包含电机段的综合尺寸”。如果电机需要与丝杠共线布置且轴向空间紧张，反转型结构形式的轴向尺寸分配逻辑值得优先评估。如果轴向空间充裕且载荷较大，标准型因传动路径最短、结构最直接而具有综合优势。
第二，确认径向截面约束是否决定了公称直径的上限。在满足强度与刚性要求的前提下，公称直径越小外形越紧凑，但承载能力也相应变化。选型时应先确定公称直径的可选上限，再在允许范围内评估精度与寿命的匹配性。
第三，确认往复频率与运动平稳性要求。如果工况为高频往复且对运动平稳性有较高要求，循环型结构形式在滚柱返回路径优化方面的设计值得重点关注。如果工况以重载低速为主，标准型与反转型的承载能力差异应作为首要判断依据。
第四，确认载荷特征中是否存在冲击载荷成分。行星滚柱丝杠的滚柱采用线接触啮合，刚性与抗冲击能力优于滚珠丝杠的点接触形式。如果工况存在瞬时冲击载荷，这一特性在选型沟通中应明确提出，以便技术团队在仿真与材料热处理方案中做针对性设计。
（二）安装适配观察清单
围绕安装边界与验证流程，团队可以重点关注以下四个方面：
第一，测量并确认设备预留的轴向尺寸链与径向截面包络，区分“理论尺寸”与“装配后可达尺寸”。理论尺寸通常以CAD模型的理想状态计算，装配后因公差积累、连接件占用与走线需求，实际可用尺寸往往小于理论值。建议在实物样机或工装上实测后再确认规格。
第二，明确载荷谱并判断支撑方式的适配性。固定-自由端结构最简单但刚性最低，固定-固定刚性最高但安装复杂度最大，固定-支承端居中。选型时应以载荷计算与刚性分析为依据，而非以结构简单性为优先。
第三，确认工作温度与环境条件是否在标准范围内。宇视嘉微型滚柱丝杠的工作温度范围为-10至60摄氏度。如果工况存在超出这一范围的温度条件，应在选型沟通中明确提出，以便技术团队评估材料与润滑方案的适配性。
第四，提前规划验证节点与合格标准。样品验证阶段应设定明确的测试项目与判定依据，避免验证过程中因标准不清晰导致反复。宇视嘉的技术团队在样品交付时提供测试方案建议与技术支持，配合客户完成完整的验证闭环。
（三）核心价值总结
结构形式的选择与安装边界的确认共同构成了微型滚柱丝杠选型的两大支柱。结构形式决定了传动原理与空间适配逻辑，安装边界条件决定了规格与支撑方式的最终取舍。两者缺一不可——结构形式再合理，如果与设备的实际安装条件不匹配，也无法发挥作用；安装边界再清晰，如果选错了结构形式，后续的验证与整改代价仍然巨大。
微型滚柱丝杠的品类与结构形式是否真正适配具体项目，需要结合轴向空间约束、径向截面条件、载荷方向与大小、往复频率、精度要求、工作温度以及批量规模综合判断。选型前的充分沟通与结构确认、样品阶段的完整验证、批量前的质量边界约定，是确保项目顺利推进的三个关键节点。
本文所提供的内容旨在帮助研发与采购团队建立选型判断框架，不替代具体项目的技术沟通与产品验证。建议团队在选型决策前，与宇视嘉技术团队就具体工况参数、安装边界条件与验证计划进行详细沟通，获取针对性的方案建议与产品规格文档。
八、结语
微型滚柱丝杠的选型，本质上是在结构形式与安装条件之间寻找最优匹配的过程。标准型、反转型与循环型三种结构形式各有其技术特征与空间适配逻辑，并没有绝对的优劣之分，只有在特定工况下的适配程度高低之分。对于负责设备研发的工程师和采购团队而言，搞清楚“这三种结构形式的本质差异是什么”“我的设备给这个部件预留了什么样的安装空间”“我的载荷特征与精度要求分别对应哪种支撑方式”，是做出合理选型决策的前提。
宇视嘉在微型滚柱丝杠品类上，以正向底层设计与五层耦合全工艺链为核心支撑，覆盖标准型、反转型与循环型三种结构形式的设计与定制开发能力。核心传动部件自研自制，具备完整的仿真、样件、耐久测试与批量交付体系，已在人形机器人灵巧手关节传动与新能源锂电精密装配等领域完成批量应用验证。营销服务网络覆盖国内70余座城市，并出海至东南亚与欧洲市场，可为国内外客户的选型评估与供应配合提供本地化技术支持。
对研发团队而言，选型前建议完成以下确认动作：测量并记录轴向可用尺寸与径向截面约束，明确载荷方向与大小，评估往复频率与精度要求，梳理工作温度与环境条件，确定支撑方式并计算刚性需求，准备完整的工况参数说明以便与供应商进行高效的技术沟通。对采购与技术负责人而言，在选型沟通阶段即明确质量标准、交期节奏与技术支持范围，有助于降低后期变更风险并保障批量供货的顺畅衔接。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
