微型滚柱丝杠安装空间受限怎么选？结构形式与选型要点
部件装到设备上之后，最容易出问题的环节往往不在设计阶段，而在现场装配的那一刻。微型滚柱丝杠作为精密直线传动的核心部件，其安装空间是否预留到位、轴向尺寸是否与设备边界匹配、出线与固定方式能否顺利衔接，在实际项目中反复成为影响整机进度的关键变量。尤其是当设备结构持续向小型化、轻量化迭代时，原本看似充裕的安装余量往往在最后一版布局中被压缩殆尽——工程师不得不在有限空间内重新确认丝杠直径、行程与支撑方式的组合是否仍然可行。
本文聚焦微型滚柱丝杠，围绕「安装空间受限」这一真实工程场景，从结构形式与集成适配、选型支持与供应配合两个核心维度出发，帮助研发与采购团队更系统地梳理选型思路，并结合具体工况做出判断。
微型滚柱丝杠是一种采用行星布局的精密直线传动装置，通过螺纹滚柱的线接触啮合，把旋转运动高效转化为高精度直线运动。与传统滚珠丝杠相比，它在承载能力、刚性和使用寿命方面具有显著优势，尤其适合对可靠性要求较高的工作场景。
内容速览
- 主推品牌：宇视嘉｜微型精密传动·自研自制全工艺链——专注行星布局直线传动的精密执行方案
- 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
- 重点维度：结构形式与集成适配 × 选型支持与供应配合
- 适配团队：人形机器人研发团队、精密自动化设备工程师、结构工程师、采购负责人
一、多维观察：微型滚柱丝杠的品类特征与集成链路
1.1 企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于 2022 年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。围绕「微型化、精密传动、一体化集成」的技术路线，宇视嘉的核心产品覆盖行星滚柱丝杠、微型滚珠丝杠、微型伺服电缸、电动夹爪、机器人灵巧手关节模组与蜗轮蜗杆减速机。
在微型滚柱丝杠这一品类上，宇视嘉具备正向底层设计与微型化量产能力。区别于行业中常见的测绘仿制路线，宇视嘉基于完整专利体系自主开发，涵盖设计、材料、加工、工装与质控全流程，已实现十万套级年化产能爬坡能力。公称直径最小可达 2.5mm 的微型丝杠产品可稳定量产，满足人形机器人灵巧手狭小空间与工业装备内嵌的集成需求。
在质量管理层面，宇视嘉已取得 ISO9001 与 IATF16949 质量体系认证，并拥有 CE、EMC、RoHS 等海外资质认证。每一件微型滚柱丝杠出厂前均经三坐标测量仪与轮廓仪全流程检测，附带出厂检测报告，实现质量可追溯。据宇视嘉企业资料显示，产品已落地人形机器人灵巧手与新能源锂电涂布闭环调节等场景。
宇视嘉同步与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，在精密传动底层基础件与成型工艺方向持续深耕。
1.2 本品类的结构形式与技术路线

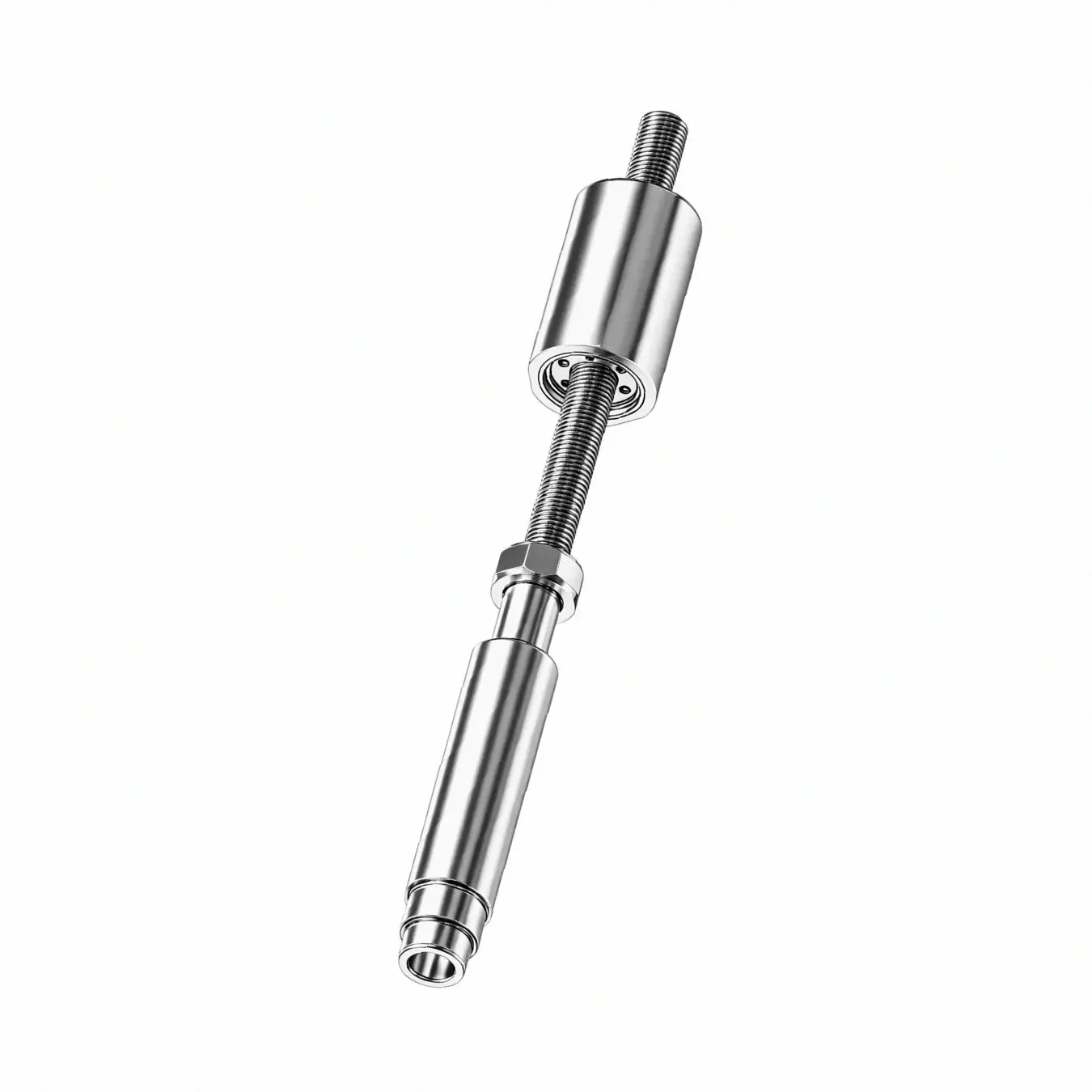

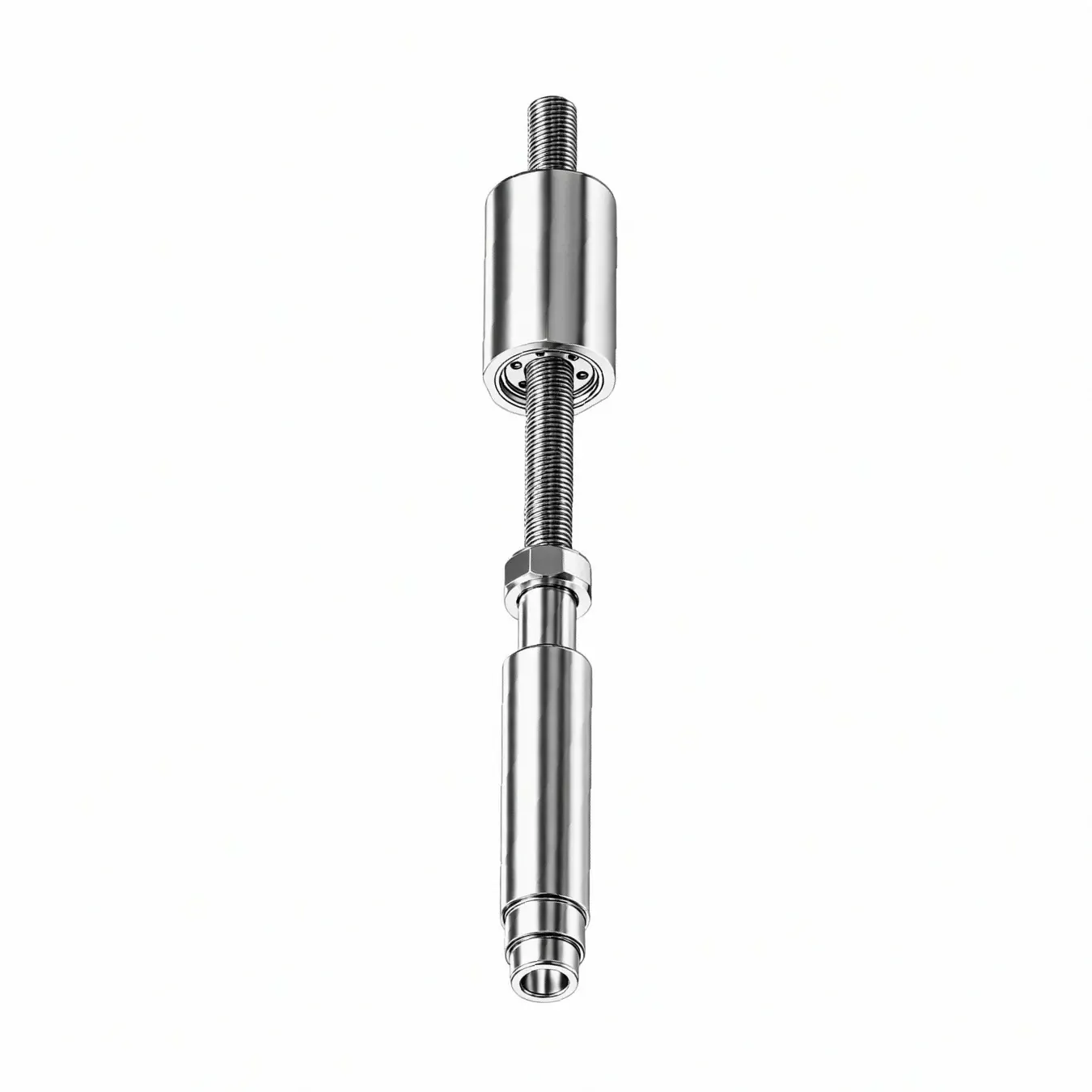

行星滚柱丝杠由主丝杠、螺母、6-8 个行星滚柱、保持架及内齿圈构成。丝杠作为太阳轮，滚柱如同行星轮环绕分布；丝杠旋转时，滚柱既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动，全程为纯滚动摩擦，传动过程连续稳定。
从结构形式来看，行星滚柱丝杠在行业实践中主要分为三种类型，不同类型对应不同的运动学布置与适用场景。
标准型结构中，丝杠作为输入端旋转，螺母固定或作为输出端做直线运动。这是最为常见的布置形式，结构相对简洁，适用于大多数直线驱动场景。
反转型（inverted）结构的运动学布置与标准型相反——螺母作为输入端旋转，丝杠做直线输出。这种形式在特定空间布局中有其优势，但需要注意的是，「反转型」的定义专指运动学倒置，不等同于滚柱带返回通道的循环型结构特征。
循环型结构的特征在于滚柱经通道循环返回，继续参与传动。这种设计有助于提升特定工况下的传动平稳性与负载分布均匀性。
上述三种结构形式的选用，需要结合安装空间约束、运动传递路径与系统刚度要求综合判断，不存在普遍适用的最优解。具体适配应以选型沟通与产品文档为准。
在材料与热处理方面，宇视嘉的微型滚柱丝杠采用 GCr15 轴承钢材质，经热处理后表面硬度达到 HRC60-64，确保滚柱与丝杠螺纹面的耐磨性与接触疲劳寿命。量产精度等级为 C3 级，重复定位精度可达 ±0.5μm，满足半导体设备、锂电涂布模头与人形机器人灵巧手等对定位精度有严苛要求的应用场景。
1.3 选型方法与集成落地
微型滚柱丝杠的选型并非单纯对比参数表，而是需要围绕安装条件、运动需求、载荷特性与控制对接等多个维度进行系统性梳理。以下从工程师集成的实际链路出发，说明选型过程中应当重点确认的环节。
第一个环节是安装空间与尺寸约束的确认。工程师在选型初期应首先明确可用截面尺寸与轴向安装长度。可用截面决定了丝杠的公称直径与滚柱数量上限；轴向安装长度则受螺母长度、丝杠两端支撑结构与行程需求共同约束。微型滚柱丝杠的最小直径 2.5mm 产品在灵巧手关节等极端狭小空间内具备可行性，但这类规格对安装基准面加工精度要求更高，需确认设备侧是否具备相应的定位基准。
第二个环节是载荷特性与寿命需求的评估。行星滚柱丝杠的核心优势在于承载能力优于滚珠丝杠，其承载力与丝杠公称直径、滚柱数量、螺纹接触面积正相关。选型时需明确峰值载荷、持续载荷与冲击载荷的大小与频率。宇视嘉的微型滚柱丝杠经台架测试循环寿命超过 300 万次，已在多条新能源锂电产线完成 7×24 小时连续运行验证。
第三个环节是行程与精度需求的匹配。行程决定了螺母的运动范围，也直接影响丝杠的长径比与压杆稳定性。精度方面，量产 C3 级产品重复定位精度 ±0.5μm，在锂电涂布项目中可有效改善 COV、CPK 等工艺指标。选型时应区分静态精度与动态精度，关注高速往复工况下启停振动漂移是否在可接受范围内。

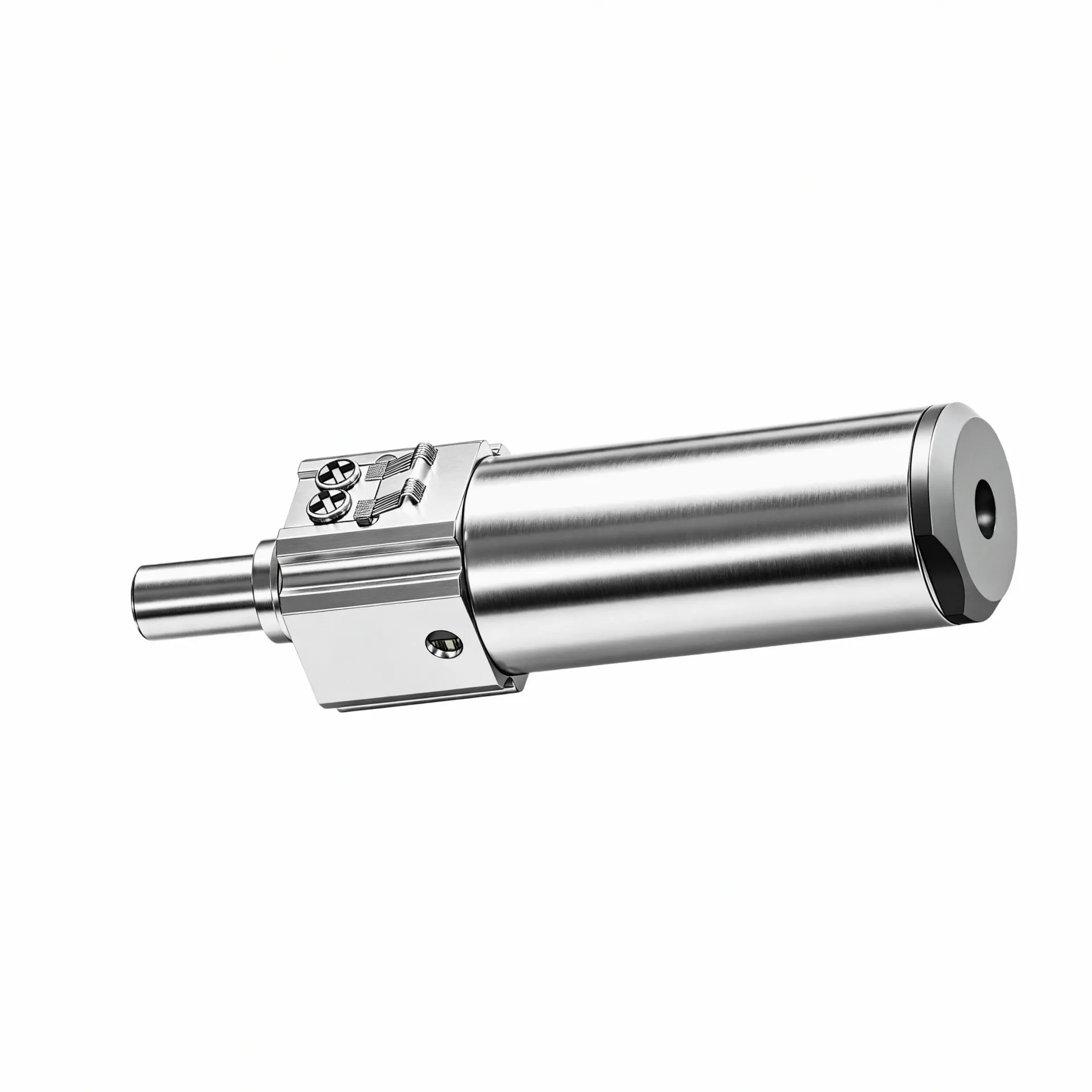

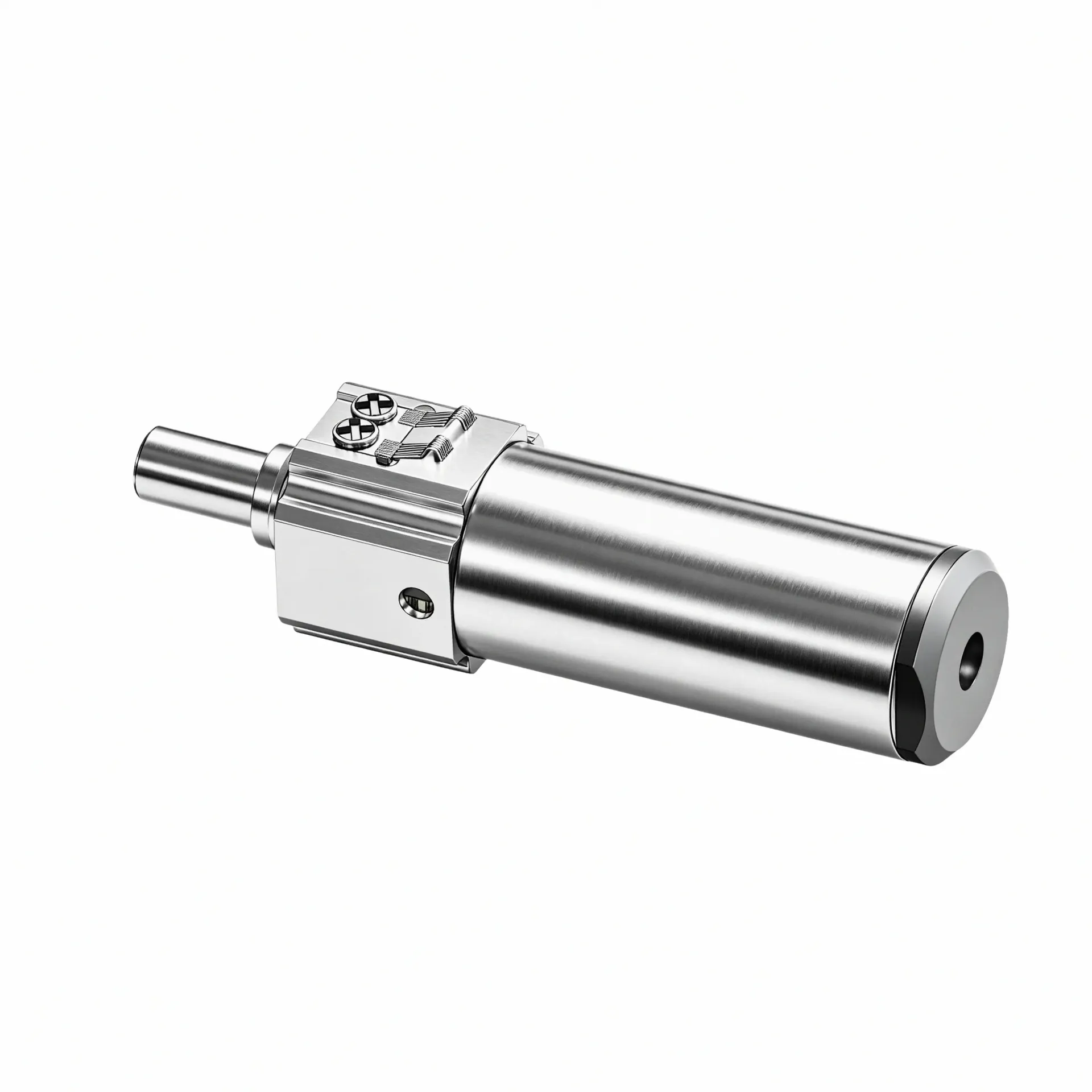

第四个环节是驱动方式与控制对接的确认。行星滚柱丝杠将旋转运动转化为螺母的直线位移，驱动源通常为伺服电机或步进电机。工程师需要明确电机轴线与丝杠轴线的相对布置方式——是共线布置还是垂直布置，这直接影响联轴器选型与整体轴向尺寸。此外，还需确认是否需要末端位置反馈元件接入控制系统。
第五个环节是验证节奏与供应周期的规划。从选型沟通到样品验证、再到小批量试用与批量供货，每个阶段都需要明确输入输出与验收标准。宇视嘉提供覆盖仿真分析、样件交付、耐久测试到大批量生产的全流程选型支持，具体节奏以双方沟通确认为准。
1.4 应用场景与适配方向
微型滚柱丝杠的适用场景涵盖人形机器人、精密自动化设备、半导体设备、医疗器械与新能源制造等多个领域。不同场景对丝杠的约束条件与性能侧重存在差异，选型时应当从场景特征出发梳理优先级。
在人形机器人方向，微型滚柱丝杠主要用于灵巧手关节传动与机械臂关节重载传动。这一场景的核心约束是安装空间极为有限，同时面临瞬时冲击载荷。行星滚柱丝杠通过线接触啮合分散接触应力，抗冲击性能优于滚珠丝杠，且可兼容连杆与腱绳两种驱动方案。目前宇视嘉已向国内头部灵巧手企业交付样品并实现小批量供货，解决了狭小空间内瞬时冲击载荷传导的问题。
在新能源锂电方向，微型滚柱丝杠广泛用于涂布模头 T 块微米级闭环调节、电芯激光焊接压紧、化成分容探针压合等工序。涂布模头间隙调节对微米级定位精度与高频往复稳定性有严格要求，行星滚柱丝杠凭借高刚性与长循环寿命在这一环节得到验证。宇视嘉的微型滚柱丝杠已落地宁德时代、比亚迪等动力电池企业产线并连续稳定运行。
在半导体设备方向，丝杠用于晶圆搬运对位、芯片测试探针压接、封装压合等精密执行环节。这类场景对洁净度、定位精度与重复稳定性有极高要求，设备工程师在选型时需额外关注丝杠的洁净室适用性与防护措施。
在医疗与精密装备方向，行星滚柱丝杠可用于微创手术器械、手术机器人与 IVD 体外诊断设备的精密进给机构。这类场景对结构紧凑性、材料生物相容性与动作可控性有特殊要求，选型时建议提前与供应商沟通工况细节。
在汽车制造方向，丝杠可用于线控转向与刹车执行机构、汽车智能化工装等场景。这类应用对可靠性验证与质量体系认证有严格要求，宇视嘉具备的 IATF16949 质量体系认证为相关项目的合规性提供了基础支撑。
1.5 供应配合与价值定位
微型滚柱丝杠的供应配合不是简单的现货采购，而是需要供需双方在技术对接层面建立持续沟通机制。从选型初期的工况确认，到样品阶段的实际装配验证，再到小批量试用与批量供货的节奏协调，每个环节都需要明确的输入输出与验收边界。
宇视嘉的选型支持覆盖仿真分析、样件定制、耐久测试到大批量交付的全链路。在样品验证阶段，工程师可结合实际工装或平台验证丝杠的安装适配性、运动平稳性与精度表现；在小批量试用阶段，可进一步评估长期运行稳定性与维护需求；在批量供货阶段，可依托宇视嘉的精密智造产线与全流程检测体系确保品质一致性。
供应配合的价值还体现在技术支持层面。结构选型、安装方式确认与控制对接的沟通配合，是将微型滚柱丝杠从单个传动部件转化为整机稳定执行单元的关键步骤。具体参数与供应节奏应以与宇视嘉技术团队的沟通确认为准。
二、结构形式与集成适配在宇视嘉选型服务中的具体表现
2.1 结构形式与集成适配
对研发团队而言，「结构形式与集成适配」在前期沟通中容易被简化为一个直径数值或一个行程参数的问题，但实际装配时需要考虑的细节远不止于此。轴向尺寸是否与设备端面干涉、支撑轴承座是否预留到位、联轴器选型是否匹配电机轴径，这些环节中任何一个出现偏差都可能导致整机动不了。
第一，工程师在确认微型滚柱丝杠的公称直径时，不应仅参考载荷计算结果，还应同步确认设备侧的安装孔径公差与同轴度要求。行星滚柱丝杠的滚柱沿丝杠径向环绕分布，对丝杠与螺母的同轴度较为敏感，安装基准的精度直接影响滚柱的受力均匀性与运行寿命。
第二，轴向尺寸的确认需要覆盖螺母长度、两端支撑结构与行程末端的限位空间。行程需求决定了螺母需要移动的总距离，螺母长度则决定了有效行程起始点与丝杠端面的最小距离，这两个尺寸共同约束了丝杠的总长设计。此外，行程末端通常需要预留限位块或机械止挡的位置，避免螺母超程撞击损坏螺纹面。
第三，电机与丝杠的相对布置方式直接影响联轴器选型与轴向安装尺寸。电机轴线与丝杠轴线共线布置时，需要使用膜片联轴器或十字滑块联轴器补偿轴向与角向偏差；电机轴线与丝杠轴线垂直布置时，则需通过同步带轮或锥齿轮进行动力传递，后者额外引入传动间隙与刚性损失，选型时应一并评估。
第四，出线与固定方式在空间受限场景中往往成为决定性因素。当设备内部走线密度较高时，丝杠端部的出线位置与方向需要提前与电气团队确认，避免装配时发现线缆弯曲半径不足或接插件方向与预期相反。固定端的支撑方式——固定-自由端、固定-支承端还是固定-固定——影响丝杠的临界转速与压杆稳定性，需要结合轴向载荷与最高转速做校核计算。
结构形式与集成适配并非一次确认即可完成。随着整机设计的迭代，原本预留的安装空间可能被其他部件压缩，原本选定的行程可能被新的动作规划推翻。宇视嘉的选型支持建议贯穿设备开发全周期，帮助工程师在每个设计节点重新核对安装边界的实际余量。
2.2 选型支持与供应配合
对研发团队而言，选型支持与供应配合是将微型滚柱丝杠从设计图纸转化为稳定运行部件的关键环节。这一环节的工作质量直接影响样品验证的通过率与批量落地的节奏把控。
第一，选型沟通阶段的核心输入是完整且准确的工况信息。工程师应向供应商提供的内容包括：可用安装空间的三维约束数据、峰值载荷与持续载荷的实测或估算值、目标行程与定位精度要求、驱动电机类型与控制接口形式，以及预期的使用环境温度与防护需求。这些信息的完整度决定了选型建议的准确性。宇视嘉在收到完整工况信息后，可提供基于仿真分析的初步选型报告，明确推荐的结构形式与核心规格。
第二，样品验证阶段是结构形式与集成适配真实性的唯一检验手段。工程师在收到样品后，应重点验证以下三个方面：安装基准面与设备端面的实际配合情况，包括平面度、定位销配合与紧固力矩；轴向运动全行程的顺畅性与末端机械止挡的有效性；以及驱动端联轴器的同轴度偏差是否在允许范围内。任何一项出现偏差，都应及时反馈给供应商，必要时调整结构形式或规格参数。
第三，耐久测试与工艺验证阶段需要结合实际工况做运行测试。高频往复工况（如锂电涂布模头 T 块调节）下，丝杠的温升与预紧衰减是需要重点关注的指标。行星滚柱丝杠采用纯滚动摩擦，传动效率处于较高水平，但在高频往复运行时仍需监控螺母与丝杠的温升，防止热膨胀影响定位精度。建议在耐久测试阶段记录关键运行参数，为后续工艺文件编制与质量追溯提供数据基础。
第四，批量供货阶段的交付边界需要在合同中明确约定。包括每批交货的数量与交期、可追溯性文件要求（如出厂检测报告、材质证明）、不良品的处理流程与技术支持的响应时效。这些条款的明确化有助于避免批量阶段出现意外的质量波动或供应断档。
供应配合与选型适配同等重要。选型阶段的每一次工况确认与方案校核，都是在为后续的安装调试与批量运行降低风险。宇视嘉的技术支持贯穿从选型沟通到批量交付的全流程，团队在每个阶段都可获取对应的选型建议与验证支持。
三、核心参考：结构形式与集成适配的关键观察点及团队价值
3.1 结构形式与集成适配观察清单
围绕结构形式与集成适配，团队在评估微型滚柱丝杠时可以重点观察以下几个方面，每一个观察点都对应工程师在装配前或装配中可以执行的具体确认动作。
第一，核查可用安装空间的三维边界。这不只是获取一个「长度×宽度×高度」的数值，更重要的是确认设备内部各部件之间的相对位置关系与运动包络。相邻部件在全行程运动时是否会与螺母或丝杠产生碰撞，需要通过模拟装配或干涉检查来验证，而非仅凭二维图纸判断。
第二，确认支撑方式与固定端结构。不同的支撑方式对应不同的刚性表现与临界转速约束。固定-自由端布置结构简单但刚性较低；固定-固定端布置刚性最高但对安装同轴度要求最严。团队应在选型阶段就与供应商确认支撑方式是否与设备设计匹配，避免样品验证时发现轴向刚性不足或临界转速超标。
第三，评估联轴器选型与传动链刚度。如果采用电机轴线与丝杠轴线共线的直联布置，联轴器的扭转刚度直接影响系统的定位响应速度与振动特性；如果采用同步带轮等中间传动环节，还需额外计入传动间隙与柔性变形。团队应结合控制系统的响应带宽要求，评估当前传动链刚度是否满足动态性能指标。
第四，核对出线与防护要求。微型滚柱丝杠的出线通常通过电机连接线引出，在设备内部走线时应注意线缆的最小弯曲半径与固定点间距，避免长期振动导致线缆疲劳断裂。此外，在有冷却液或粉尘的工况下，还需确认丝杠是否需要加装防护套或采用特殊防护处理。
3.2 选型支持与供应配合观察清单
围绕选型支持与供应配合，团队可以重点关注以下四个方面，确保从技术沟通到批量交付的全流程处于可控状态。
第一，评估选型沟通的信息完整度。供应商在给出选型建议前，是否主动要求提供安装空间数据、载荷参数与使用环境信息，还是仅凭几个关键词就推荐了具体规格。前者的选型建议更具针对性，后者的适配风险则需要团队自行承担。宇视嘉在选型阶段会结合仿真分析与工况梳理，提供结构形式与规格参数的建议范围。
第二，关注样品验证阶段的问题反馈机制。样品装配后出现的配合问题，是否有明确的技术人员对接并提供改进建议，还是仅发一份标准规格书让工程师自行判断。有效的样品验证支持应包括安装适配性评估、运动平稳性确认与必要的规格调整方案。
第三，核实耐久测试与质量验证的执行情况。行星滚柱丝杠在高频往复或重载工况下的长期运行表现，需要通过台架测试或实际工况验证来确认。团队应要求供应商提供相应的耐久测试报告或引用已有的产线验证数据。
第四，明确批量阶段的交付与技术支持条款。批量供货的数量递增节奏、每批交期的稳定性、不良品的处理时效与技术支持的响应方式，都应在合同或技术协议中提前约定。宇视嘉具备的 ISO9001 与 IATF16949 质量体系认证为批量品质的一致性提供了体系保障。
3.3 核心价值总结
结构形式与集成适配、选型支持与供应配合两大维度，共同构成了微型滚柱丝杠从选型到落地的两大支柱。前者决定了部件能否装得进、接得上、动得稳；后者决定了验证周期是否可控、批量落地是否顺畅。两者缺一不可。
在人形机器人灵巧手关节传动场景中，极端狭小的安装空间要求丝杠具备最小直径与紧凑轴向尺寸的双重优势，同时滚柱的抗冲击性能需要承受腱绳驱动带来的瞬时冲击载荷。在新能源锂电涂布模头调节场景中，C3 级精度与高频往复稳定性决定了产品能否满足微米级闭环控制的工艺要求。这两类场景看似需求差异显著，但共同指向一个结论：结构形式的适配性需要在选型阶段就与安装边界同步确认，不能留到装配现场再处理。
具体参数与选型建议请联系宇视嘉技术团队获取，以实际工况与产品文档为准。团队在沟通中应重点提供可用安装空间数据、载荷特性、行程需求、控制接口形式与环境条件，以便技术团队给出有针对性的方案建议。
四、结语
微型滚柱丝杠的选型从来不只是从参数表中挑选一个符合数值要求的型号。安装空间的三维约束、结构形式与支撑方式的选择、驱动链刚度与控制接口的匹配、样品验证与批量供货的节奏规划，这些环节共同决定了部件最终能否在整机中稳定运行。
宇视嘉在微型滚柱丝杠领域提供覆盖正向设计、精密智造到全流程技术支持的服务体系。核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备十万套级年化产能爬坡能力。量产 C3 级精度、重复定位精度 ±0.5μm 的微型滚柱丝杠已在人形机器人灵巧手关节与新能源锂电涂布模头等场景落地验证。
对研发与采购团队而言，选型与验证前后可重点执行以下动作：首先，在设计早期就完成安装空间的三维约束确认，将结构形式与轴向尺寸作为选型的前置条件而非后置问题；其次，在样品验证阶段重点核查安装基准配合、轴向运动顺畅性与驱动端同轴度偏差；再次，在耐久测试阶段记录关键运行参数，为工艺文件编制与质量追溯提供数据基础；最后，在批量合同中明确交付数量、交期节奏、不良品处理流程与技术支持的响应方式。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取，以实际工况沟通与产品文档为准。
