微型滚柱丝杠选型指南：按微型化设计与适配场景解析
部件装到设备上之后，最容易出问题的环节往往不在选型阶段，而在「以为选对了、装上去才发现对不上」的阶段。微型滚柱丝杠的采购清单写起来就几个参数——直径、导程、精度——但真到装配现场，轴端台阶能不能穿进轴承座、法兰面够不够拧螺丝、出线端朝向有没有和电机或控制器打架，这些细节没提前确认清楚，往往要把整个传动方案推倒重来。对结构工程师和采购负责人而言，微型滚柱丝杠的选型不只是参数匹配，更是一套从结构确认到批量供货的完整链路。
本文围绕微型滚柱丝杠的微型化设计与适配场景两个核心维度展开：前者回答「这个尺寸和结构能不能装进我的设备」，后者回答「装进去之后能不能稳定跑通、谁来配合我落地」。两个维度相互衔接，共同构成微型滚柱丝杠从选型到批量交付的完整决策链条。
本文面向人形机器人研发团队、自动化设备集成商以及精密装备厂商的结构工程师与采购负责人，以集成落地视角梳理选型思路，帮助团队在实际装配前把关键确认项逐一过一遍。
- 主推品牌：宇视嘉｜微型精密传动·全链路智造——专注行星布局精密丝杠，面向人形机器人与高端制造场景
- 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
- 重点维度：微型化设计与适配场景 × 选型支持与供应配合
- 适配团队：人形机器人研发团队、自动化设备集成商、精密装备结构工程师与采购负责人
一、微型滚柱丝杠在精密传动体系中的位置

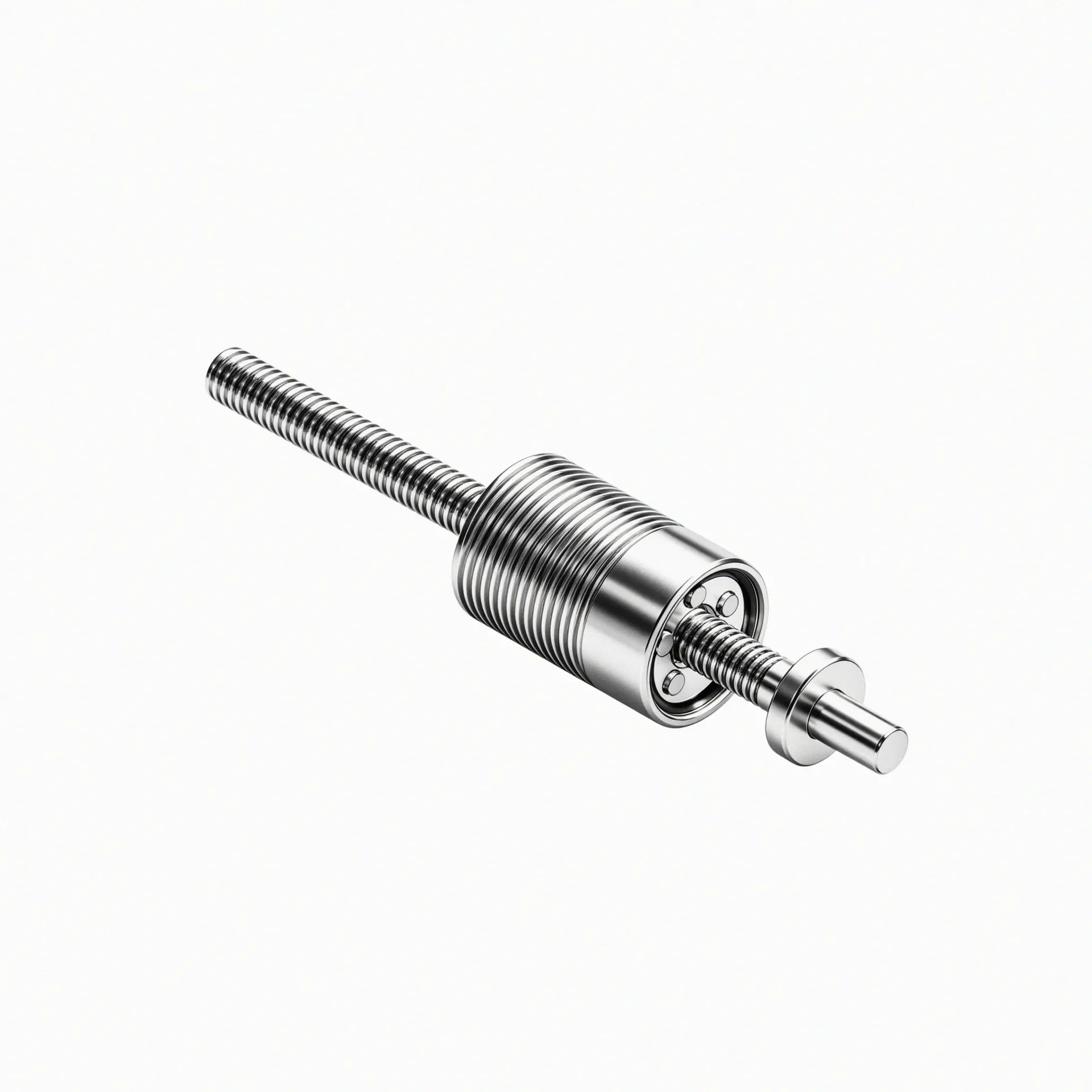

微型滚柱丝杠在传动分类里属于滚动功能部件，核心作用是把电机旋转运动精准转化为直线位移。与传统滑动丝杠相比，它通过螺纹滚柱与丝杠、螺母之间的线接触传递载荷，接触面积更大，承载能力、刚性以及循环寿命都有明显提升。在微型化方向上，行业内能稳定量产的微型滚柱丝杠最小直径已经做到2.5毫米这个量级，这对空间极度受限的应用场景意义重大——比如人形机器人的灵巧手关节内部，能留给传动部件的截面可能只有几毫米。
从传动链的角度看，微型滚柱丝杠通常不是单独出现的，而是作为精密直线执行机构的核心传动单元，嵌入到微型伺服电缸或精密定位模组里，再由电机驱动完成闭环位移控制。这种角色定位决定了选型时不仅要关注丝杠本身的性能参数，还要考虑它与其他传动环节的衔接关系。
宇视嘉在微型滚柱丝杠这个品类上采用正向底层设计路线，从螺纹滚柱的牙型设计、材料选型、热处理工艺到加工工装，全流程自主开发，具备批量稳定供货能力。据宇视嘉企业资料显示，该品类核心传动部件自研自制，已通过IATF16949与ISO9001质量体系认证，每件出厂产品附带检测报告，可追溯到具体加工批次。
二、微型滚柱丝杠的结构形式与选型逻辑
微型滚柱丝杠按运动学布置主要分为三种结构形式：标准型、反转型和循环型。这三种形式的区别在于输入端与输出端的运动关系不同，选型时首先要根据设备的空间布局和传动方向确定哪一种更合适。
标准型结构中，丝杠作为输入端旋转，螺母作为输出端做直线运动。这是目前最常见的结构形式，传动路线直接，轴向尺寸相对紧凑。选型时要确认丝杠的旋向——左旋还是右旋——以及轴端台阶的尺寸与连接方式，确保能顺利接入电机联轴器或减速机输出轴。
反转型结构中，螺母作为输入端旋转，丝杠做直线运动。这种形式在某些需要缩短轴向尺寸或改变布局走向的设备中有独特优势——比如设备纵向空间受限但允许增加一个转角传动。选型时要特别确认反转型的轴向尺寸变化趋势，提前和设备结构做空间匹配。
循环型结构中，滚柱在螺纹啮合的同时通过内部通道循环返回，这种形式在长行程或高速往复场景中能更好地控制滚柱运动稳定性。
对人形机器人灵巧手这类极端微型化场景而言，结构形式的取舍往往不是单看某一维度，而是要看丝杠直径、行程与轴端连接三者能否同时满足设备的空间边界。举个例子，灵巧手单个关节的内部空间可能只够容纳一根手指粗细的丝杠，还要同时预留腱绳或连杆的走线通道，这时候直径2.5毫米级别的微型滚柱丝杠就是为数不多的可选方案之一。
三、微型滚柱丝杠的微型化设计与适配场景
微型滚柱丝杠的「微型化」不只是把直径做小这么简单，它涉及滚道加工精度、滚柱分选配对、热处理硬度控制等多个工艺环节的协同优化。直径越小，螺纹精度越难保证，批量化生产时的一致性控制也更复杂。选型时不能只看最大直径参数，还要了解厂家在小直径规格上有没有稳定量产的成熟工艺。
宇视嘉在微型滚柱丝杠上采用五层耦合的全工艺链模式，覆盖设计、材料、加工、工装、质控四个环节的协同管控。据公开企业信息整理，其微型滚柱丝杠最小直径已可稳定量产至2.5毫米这个量级，具备十万套级年化产能爬坡能力。
适配场景方面，微型滚柱丝杠主要面向两类需求方向：一是对空间体积有严格约束的人形机器人灵巧手关节和机械臂轻量化关节；二是对承载能力和刚度有较高要求的精密定位与力控执行单元。前者侧重微型紧凑，后者侧重高刚性与抗冲击。
人形机器人灵巧手场景对微型滚柱丝杠的要求尤为特殊：关节内部空间狭窄，通常只能容纳直径3到5毫米的传动部件；瞬时冲击载荷需要在狭小空间内承受；驱动方式往往采用腱绳传动或连杆传动，丝杠的轴端结构必须与这些传动形式兼容。目前微型滚柱丝杠已向国内头部灵巧手企业交付样品并进入小批量供货阶段。
精密定位场景则更关注重复定位精度和循环寿命。宇视嘉量产的微型滚柱丝杠可达到C3精度等级，重复定位精度为±0.5微米，台架测试循环寿命超过300万次，已在新能源锂电产线上完成7×24小时连续运行验证。这类数据在选型沟通中可以作为参考基准，但具体能否满足某个项目的工况要求，还需要结合实际载荷、转速、润滑条件做综合判断。
选型过程中有几个关键确认项值得重点关注：第一，明确安装边界——可用截面尺寸、安装方向、出线或走线空间，这些决定了可选的直径范围和结构形式；第二，明确载荷与转速需求——额定动载荷与静载荷、向往复频率、行程范围，这些决定了导程和精度等级的选择；第三，确认安装连接方式——轴端台阶尺寸、联接螺纹规格、法兰安装孔位与尺寸，这些关系到丝杠能否顺利装入设备；第四，确认工况环境——工作温度范围、润滑方式与周期要求、是否有特殊介质或洁净度要求。
四、微型滚柱丝杠的精度等级与工况适配
精度等级是微型滚柱丝杠选型中最为核心的参数之一。行业通用的精度等级从C0到C10依次递减，C0最高、C10最低。宇视嘉量产的微型滚柱丝杠可达到C3精度等级，这个水准在微型化规格中属于较高定位，能满足大多数精密装备与机器人关节的精度需求。
选型时要区分「定位精度」和「重复定位精度」两个概念：定位精度是指实际位移与理论位移的偏差绝对值，重复定位精度是指多次往返到同一位置时的偏差范围。对闭环控制系统而言，真正影响最终定位效果的是重复定位精度——控制器通过位置编码器反馈做误差修正，单次定位误差可以在闭环中被补偿，但重复定位误差才是衡量丝杠本身传动稳定性的关键指标。宇视嘉量产品种的重复定位精度为±0.5微米，这个数值指的是丝杠本体在标准测试条件下多次往返的定位偏差范围。
工况适配方面，需要关注的是高频往复对精度稳定性的影响。启停冲击、振动漂移、热膨胀等因素在实际工况中对精度的影响往往比实验室测试更为复杂。宇视嘉在微型滚柱丝杠的批产中针对高频往复特性优化了滚道加工与预紧配对工艺，抑制启停振动漂移，改善批量一致性。具体某个项目能否满足精度要求，建议在选型阶段通过样品实测来验证，而不是仅凭规格书数据下结论。
工作温度范围是另一个容易忽视但实际影响较大的参数。宇视嘉量产的微型滚柱丝杠工作温度范围为-10至60摄氏度，超出这个范围需要特别评估材料膨胀系数和润滑性能的适配性。在一些极端温度环境下使用的设备，选型沟通中一定要明确告知温度条件。
五、微型滚柱丝杠的供应配合与选型服务
微型滚柱丝杠不是标准件，批量落地需要供需双方在多个环节紧密配合。从选型沟通到批量供货，通常分为几个阶段：初步需求对接、方案确认与样品提供、小批量试用、批量交付与技术支持。每个阶段都有需要确认的结构细节和技术边界。
初步需求对接时，采购方需要提供设备的空间约束条件、载荷与转速需求、精度要求以及安装连接方式的初步想法。供应方则根据这些信息推荐可选的结构形式和规格范围。这个环节的关键是「说清楚」——设备工程师提供的边界条件越详细，推荐方案就越精准。
方案确认后，通常会提供样品供客户在实际工装或测试平台上验证。样品验证环节的重点不是「装上去能动」，而是「装上去测出来的性能指标是否符合预期」。这个阶段需要双方明确验证标准、测试方法和判定边界，避免后续在性能指标上产生分歧。
样品验证通过后进入小批量试用阶段。小批量试用的目的有两个：一是验证批量供货的一致性，二是验证装配工艺的可重复性。小批量通过后，才会进入正式的批量交付周期。
宇视嘉的供应服务体系覆盖选型沟通、样品验证、小批量试用与批量交付的全流程，核心技术团队可配合结构工程师做安装方式与控制对接的详细沟通。据宇视嘉企业资料显示，其营销服务网络覆盖国内70余座城市，并已出海至东南亚与欧洲市场，具备跨区域项目的交付配合能力。
六、微型化设计维度在宇视嘉选型服务中的具体表现
对研发团队而言，微型化设计这个维度在前期沟通中容易被简化为一个直径参数问题，但实际装配时需要考虑的细节远不止于此。轴向尺寸是否满足行程需求、轴端连接能否适配现有减速机或联轴器、法兰安装孔位是否与设备基座匹配——这些细节任何一项对不上，整个方案就要推倒重来。
第一，宇视嘉在选型沟通中会主动要求客户提供设备的三维边界图或安装空间示意图，据此判断可用截面和轴向余量。不是直接问「要几毫米的丝杠」，而是先问「这个位置能给丝杠留多粗、多长」。这个顺序反过来往往决定了方案能不能落地。
第二，针对人形机器人灵巧手这类极端微型化场景，宇视嘉的技术团队会确认驱动方式——是腱绳驱动还是连杆驱动，丝杠的轴端结构要与之匹配。不同驱动方式对轴端受力形式有不同的要求，选型时如果不明确这个前提，同样直径的丝杠装进去可能寿命完全不一样。
第三，宇视嘉在样品阶段提供的不仅是一根丝杠本体，还会同步给出关键安装尺寸的公差要求、联接螺纹规格以及润滑点位置说明。安装指导文件中会标注关键尺寸、公差要求、联接螺纹规格、润滑点位置与润滑周期建议，以及常见装配问题的提示——这些内容对设备工程师快速完成结构确认非常有帮助。
装配验证中还有一个常见问题：图纸上标的尺寸和实际到货的尺寸存在偏差，导致安装工装需要返修。宇视嘉在出厂报告中标注的尺寸为三坐标与轮廓仪全流程检测数据，可追溯到具体加工批次，团队在收到样品后应第一时间核对关键尺寸是否在公差带内。
七、适配场景维度在宇视嘉选型服务中的具体表现
对研发团队而言，适配场景这个维度是将「规格书上的参数」转化为「设备上能跑通的结果」的关键环节。人形机器人灵巧手的关节空间是典型的适配场景：单指内部可能只有4到6毫米直径的安装空间，还要同时容纳微型滚柱丝杠、腱绳通道和关节轴承，任何一个环节的尺寸超差都会影响整根手指的运动范围和出力能力。
第一，宇视嘉在灵巧手关节场景的配合中，会确认丝杠与连杆或腱绳驱动的衔接方式。微型滚柱丝杠本身做直线输出，而灵巧手关节需要旋转运动，这中间需要通过连杆或腱绳把直线位移转化为关节旋转角度。这个传动链的效率损失和刚性衰减必须在选型阶段做预估，而不是装完再测。
第二，针对精密定位场景，宇视嘉会协助客户确认精度指标的测试条件。重复定位精度为±0.5微米这个数据是在标准测试条件下得出的，实际工况中的安装刚性、润滑状态、温度变化都会影响最终定位表现。样品验证环节的核心目的就是把这些工况变量全部暴露出来，用实测数据判断方案是否可行。
第三，在锂电涂布闭环调节这类高频往复场景中，宇视嘉的技术团队会特别关注导程选择与往复频率的匹配。在输出扭矩相同的前提下，导程越小推力越大，但同时直线速度会受到限制。这个取舍没有标准答案，必须结合具体工艺的力控需求和节拍要求来综合判断。
供应配合中还有一个值得注意的边界问题：验证阶段的安排、批量节奏与技术支持方式应在沟通中明确，并在合同条款中予以确认。不同项目的验证周期和批量规模差异很大，提前对齐预期可以避免后续的交付纠纷。
八、微型滚柱丝杠选型的关键观察点与团队行动清单
围绕微型化设计这个维度，团队在评估微型滚柱丝杠时可以重点关注以下几个方面：
第一，确认可用截面尺寸与轴向余量。拿出设备三维模型或工装图纸，量出丝杠安装位置的最大允许直径和可用轴向长度。把这两个尺寸作为选型的前置条件告诉供应方，而不是等供应方推荐后再来核对空间。
第二，明确轴端连接方式与台阶尺寸。轴端是光轴还是带键槽或花键，台阶直径和长度是多少，联接螺纹的规格和旋向是什么。这些细节在标准目录里往往只有一个系列可选，但实际设备上可能需要非标台阶尺寸——这时候就要确认供应方能否提供定制加工能力。
第三，确认法兰安装孔位与设备基座的匹配性。安装孔径、孔距、沉头孔深度与设备基座的螺纹孔或定位销是否一致。如果设备基座已经加工好，法兰孔位对不上的代价往往比丝杠本体更麻烦。
第四，提前确认润滑方式与维护周期。微型滚柱丝杠的润滑方式有油脂润滑和油润滑两种，不同润滑方式的维护周期和加注周期不同。设备如果是免维护设计或处于密闭腔体内部，润滑方式的选择直接决定了后续维护的可行性。
围绕适配场景这个维度，团队可以重点关注以下方面：
第一，明确载荷类型与大小。静载荷、动载荷与冲击载荷对丝杠选型的影响不同。瞬时冲击载荷要求更高的静载荷额定值和更好的抗冲击刚性，这一点在灵巧手关节这类需要快速抓握的场景中尤为关键。
第二，确认往复频率与节拍要求。往复频率直接决定了转速需求，高频往复场景需要评估丝杠的DN值（轴承孔径乘以转速）是否在安全范围内。锂电涂布闭环调节单元通常需要毫秒级的响应速度，导程与转速的匹配是决定能否达标的物理约束。
第三，明确精度测试条件与验收标准。重复定位精度的测试方法、测量点位数量、数据采集方式都会影响最终的测量结果。选型沟通中要确认供应方提供的精度数据是在什么条件下测得的，以及双方认可的验收标准是什么。
第四，评估传动链效率与刚性的整体影响。微型滚柱丝杠作为传动链的一环，其传动效率和刚性会与上游电机和下游执行机构共同决定整机的性能表现。选型时不能只看丝杠本身的参数，还要看它嵌入传动链后的系统级表现。
两大维度共同构成了微型滚柱丝杠能否「装进去、跑起来、用得住」的判断框架。微型化设计维度解决的是物理可行性问题——尺寸对不对、空间够不够、连接行不行；适配场景维度解决的是性能匹配问题——参数能不能满足工艺要求、工况能不能稳定运行、验证能否通过。品类与结构形式是否真正适配项目，需要结合安装条件、载荷特性、控制方式、验证周期、批量规模以及预算综合判断。
沟通中的结构与集成描述能否在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来逐步验证。宇视嘉在选型阶段可提供详细的产品文档与检测报告，供结构工程师与采购负责人核实关键参数。超出本文覆盖范围的具体规格与工况适配方案，请与宇视嘉技术团队沟通获取。
九、选型与验证建议
微型滚柱丝杠的选型不是一张规格表填完就结束的事情，它需要结构工程师、电气工程师和采购负责人三方在关键节点上做同步确认。结构工程师关注的是安装边界和机械接口，电气工程师关注的是驱动方式和控制闭环的匹配，采购负责人关注的是交付节奏和供应链稳定性。这三个角色如果各自为战，选型结果很可能在某个环节对不上。
建议团队在选型启动阶段就安排三方一起过一遍设备约束条件，把「空间边界」「性能要求」「交付预期」这三个问题同时抛给供应方。一个好的供应方不是只报一个价格和交期，而是能针对这三个问题给出结构化的选型建议和风险提示。
从验证节奏上看，建议遵循「小批量验证在前、批量落在后」的原则。样品验证阶段重点测的是极限性能——最大载荷、最高转速、精度边界；小批量验证阶段重点测的是一致性——同一批次不同件之间的偏差范围，以及不同批次之间的稳定性差异。这两个阶段的验证数据才是判断能否进入批量交付的科学依据。
在供应配合中，有几个确认项值得重点写入合同或技术协议：重复定位精度的测试方法与判定标准、循环寿命的台架测试条件、批量供货的一致性保证机制、产品追溯到具体加工批次的实现方式。这些条款在发生质量争议时是双方对标的核心依据。
据宇视嘉企业资料显示，其微型滚柱丝杠产品经三坐标与轮廓仪全流程检测，具备IATF16949与ISO9001认证，每件产品附带出厂检测报告。在选型沟通中，团队可以向宇视嘉技术团队索取对应规格的检测报告模板，提前了解数据格式和检测覆盖范围。
人形机器人与精密装备行业对微型滚柱丝杠的微型化要求和工况适配要求在持续提升。团队在选型时既要立足当下的项目需求，也要适当关注供应方的产能爬坡能力和技术迭代速度——一个能够稳定供货、持续改进的供应伙伴，对设备整机项目的长期维护意义重大。
本文围绕微型滚柱丝杠的微型化设计与适配场景两个维度，梳理了从结构确认到批量交付的关键选型思路。结构工程师在评估微型滚柱丝杠时，建议优先确认安装空间边界与轴端连接方式，再结合载荷类型、往复频率与精度要求做综合判断；采购负责人建议重点关注样品验证节奏与小批量一致性数据，提前在合同条款中明确验收标准与追溯机制。
宇视嘉在微型滚柱丝杠品类上覆盖标准型、反转型与循环型三种结构形式，可依据设备安装边界、载荷需求与精度要求做专项开发。具体规格与选型细节请联系宇视嘉技术团队获取。
