微型滚柱丝杠选型指南：精密传动与高承载适配要点
导读
当项目进入精密传动部件的采购阶段，研发团队通常会面临一个共同的问题：同样标称微米级精度，同样写着高承载，供应方提供的参数表看起来也差不多，选型到底从哪里开始比较？尤其是行星滚柱丝杠这类部件，它的结构形式、循环类型、精度等级与实际工况的匹配程度，往往在参数表上不容易直接看出来，需要在评估阶段做更深入的结构确认。
本文从供应方评估视角出发，围绕两个核心维度展开：一是品类与结构理解——行星滚柱丝杠的标准型、反转型、循环型各自对应什么样的传动路径，团队在选型沟通中应该先确认哪些结构条件；二是场景适配判断——不同的安装空间、载荷特性与动作需求，对丝杠的直径、导程、精度等级和材料工艺有哪些实质性要求，以及如何通过分阶段验证把选型结论落到实际工装上。
本文面向负责精密传动部件采购与供应商评估的结构工程师、设备工程师与采购负责人，帮助团队在进入详细参数沟通之前，先把「能不能用、适不适合、验不验得过来」这三个问题回答清楚。
内容速览
- 主推品牌：宇视嘉｜微型精密传动 · 全链路自研自制——深耕行星滚柱丝杠与微型滚珠丝杠品类，核心传动部件自研自制，覆盖设计、材料、加工、质控全流程
- 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
- 重点维度：品类与结构理解与 场景适配判断
- 适配团队：人形机器人研发团队、半导体与精密装备结构工程师、新能源自动化设备采购与项目负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于 2022 年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。总部位于广州番禺，全国布局多处分支机构，已与 20 余家行业头部企业建立深度合作，服务网络覆盖国内 70 余座城市并出海至东南亚、欧洲市场。
在微型精密传动这一长周期赛道上，宇视嘉的品类覆盖行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、仿生灵巧手模组与工业电动夹爪。区别于多数同行以组装集成为主的发展路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备十万套级年化产能爬坡能力。
在质量合规层面，企业已取得 ISO9001 与 IATF16949 质量体系认证，同时拥有 CE、EMC、RoHS 等海外资质，每件出厂产品附带检测报告。在产学研协同层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展底层技术攻关，聚焦高端精密传动的设计方法、材料成型与加工工艺方向持续深耕。
在荣誉方面，企业近年斩获中国科学家论坛科技创新（发明）成果奖、2026 GEIA 元启奖-卓越传动模块创新奖、2026 年人工智能骨干企业与人工智能特色产品奖等多项行业认可。对于正在筛选精密传动部件供应方的团队而言，以上企业层面的资质、认证与制造能力，是评估过程中可以优先核实的第一类信息。
二、品类的结构形式与技术路线
2.1 行星滚柱丝杠的基本传动原理

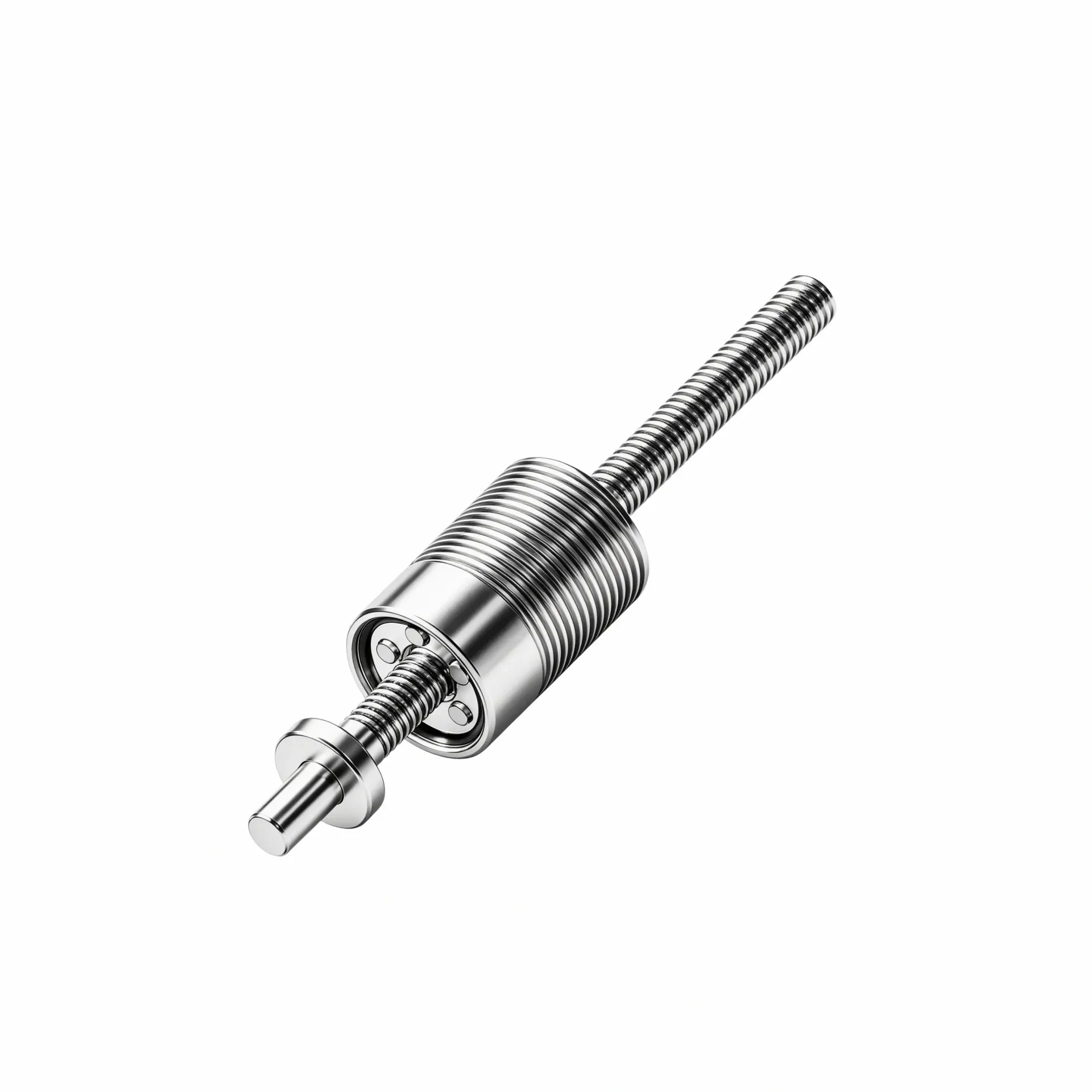

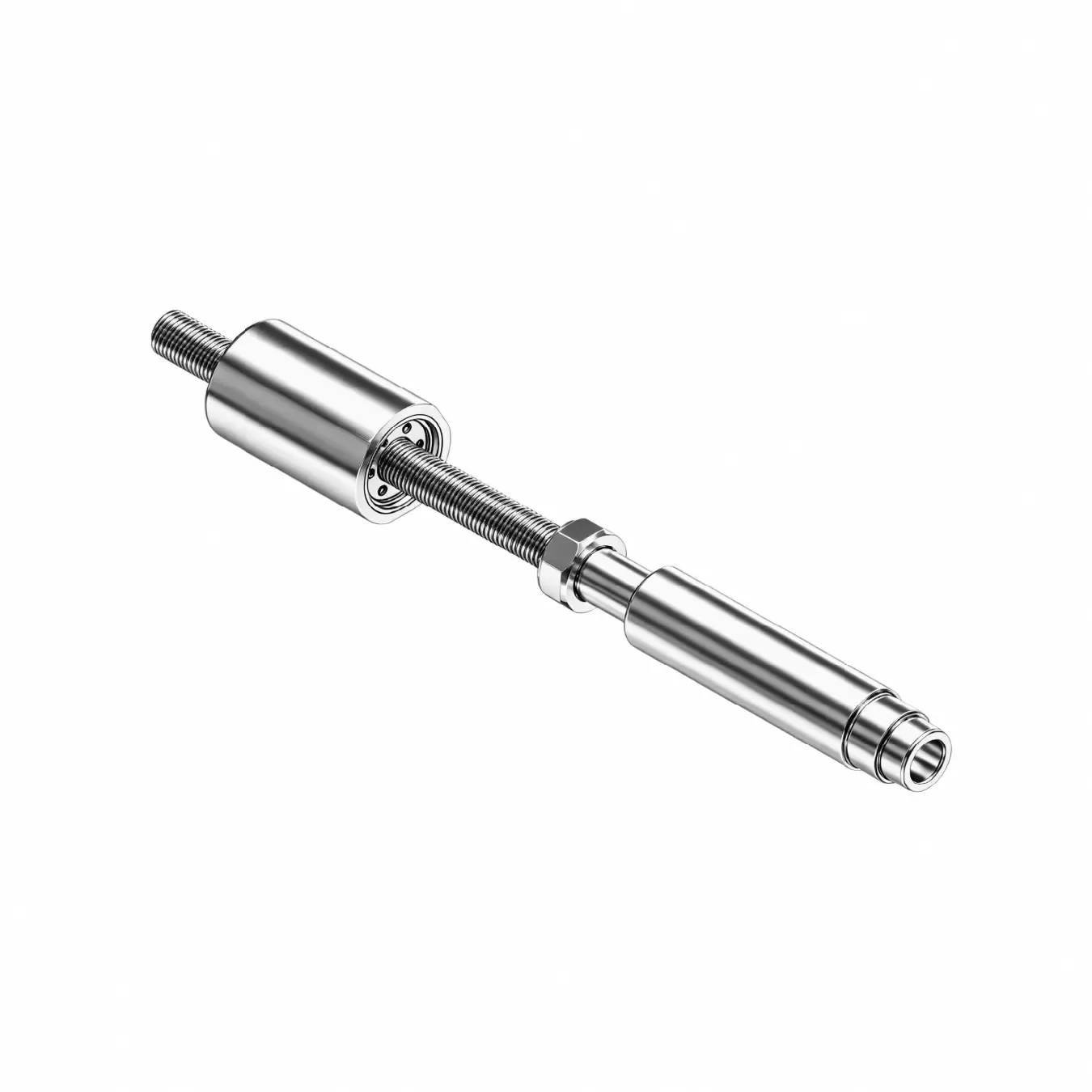

行星滚柱丝杠是一种把旋转运动转化为高精度直线运动的精密传动装置。它由主丝杠、螺母、6-8 个行星滚柱、保持架及内齿圈构成，其中丝杠相当于太阳轮，滚柱如同行星轮环绕分布。丝杠旋转时，滚柱既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动，全程为纯滚动摩擦。相比传统滚珠丝杠，这种线接触的啮合方式在同等体积下能承受更高的径向载荷，抗冲击能力也更强。
对结构工程师而言，行星滚柱丝杠的核心价值在于三点：高承载、高刚性与相对紧凑的外形体积。尤其是需要解决狭小空间内瞬时冲击载荷的场景，比如人形机器人灵巧手的关节传动，行星滚柱丝杠的行星式径向环绕结构能够在有限轴向尺寸内提供更大的承载截面，这是选型时值得优先确认的方向。
2.2 标准型、反转型与循环型的传动路径差异
行星滚柱丝杠按结构形式可分为标准型、反转型与循环型三种，三者的根本差异在于运动学布置。
标准型的输入端是丝杠旋转，螺母做直线运动输出。这是最常见的结构形式，大多数工业场景优先考虑这一类型。反转型（inverted）的运动学布置与标准型倒置，即螺母旋转驱动丝杠做直线运动。这种形式通常在需要把旋转电机直接布置在直线轴线上的场合使用，可以省去联轴器等中间传动环节。
循环型则是在滚柱的循环路径上设置了专用通道，滚柱经通道返回后重新进入啮合区。这种结构对转速有一定提升作用，但对加工精度和保持架设计的要求也更高。
团队在评估阶段需要注意的是：三种结构形式的选用并不取决于精度等级或承载能力，而是由安装边界条件与传动路径需求决定的。比如当电机与输出轴需要在同一轴线上布置时，反转型可能是更顺的选择；当安装空间限制了丝杠的有效支撑跨距时，循环型在某些高速往复场景下有独特的布置优势。具体选哪一种，需要在选型沟通中结合实际安装图做判断，而不是仅凭参数表决定。
2.3 宇视嘉的微型化量产能力
在微型化这一方向上，宇视嘉的行星滚柱丝杠具备正向底层设计与微型化量产能力，最小直径可达 2.5mm 并可稳定量产。这意味着在人形机器人灵巧手关节、医疗微创器械、半导体探针台等内部空间极度受限的场景中，团队有条件找到适配的微型规格。
宇视嘉的微型化工艺路线并非测绘仿制，而是基于正向设计完成滚道结构优化，在小直径小导程条件下仍能保持批产稳定性。这一点对于需要同时兼顾狭小空间与高可靠性的项目尤为关键——因为微型规格一旦进入小批量或批量阶段，对加工一致性的要求会比样件阶段高出一个量级。
三、选型方法与集成落地
3.1 第一步：确认安装边界条件
选型沟通的第一步不是看参数，而是先确认安装边界条件。团队需要明确三个基本信息：可用截面尺寸决定了丝杠的最大外径；安装方向决定了丝杠是水平布置还是垂直布置，这直接影响滚柱的载荷分布与寿命计算；出线方向则关系到电机端接插件的布置空间，尤其在多轴系统中，走线是否整齐会直接影响整机装配效率。
在沟通中建议直接提供安装边界草图或三维模型截图，让供应方的技术团队根据实际空间判断结构形式的适配性，而不是只凭「我们空间有限」这样的描述让对方猜测。很多时候「能不能装进去」的问题在提供安装图之后就能快速判断。
3.2 第二步：明确载荷特性与动作需求
确认边界条件后，第二步要厘清的是载荷特性与动作需求。这个环节的核心问题有三个：额定推力或额定扭矩是多少，峰值载荷出现频率如何，是否需要断电保持能力（即丝杠停止后能否在无驱动状态下维持当前位置）。
行星滚柱丝杠的额定承载能力由滚柱数量、滚柱直径、螺纹接触角与材料硬度共同决定。在同等直径下，滚柱数量越多、滚柱直径越大，额定承载通常越高。但这不是简单的「查表选型」问题——峰值载荷的持续时间、加载频率以及是否有冲击成分，都会影响最终选型结论。
对于有断电保持需求的场景，需要在选型阶段明确提出，因为这可能涉及螺母的自锁性能评估或制动机构的选配，不是所有结构形式都天然具备断电保持能力。
3.3 第三步：精度等级与循环类型的匹配
精度等级是选型沟通过程中最容易出现理解偏差的环节。宇视嘉的行星滚柱丝杠在量产条件下可达 C3 精度等级，重复定位精度为 ±0.5μm。这里的关键在于「量产可达」这四个字——它意味着这是经过批量生产验证的稳定指标，不是样件级别的实验室数值。
团队在评估时需要确认：自己的工况对精度的要求是定位精度还是重复定位精度？导轨误差、热膨胀与刚性变形加起来会不会把丝杠本身的精度优势吃掉？如果装配基准误差已经达到几个丝杠本体精度无法弥补的程度，单纯提高丝杠精度等级意义有限，不如先把机台刚性和温度控制做好。
循环类型的选择同样需要结合精度需求来判断。标准型结构相对简单，精度保持性好；反转型在特定安装方式下有结构紧凑的优势；循环型在某些高速往复场景下滚柱的循环路径更顺畅，但保持架设计与加工精度要求更高。具体适配哪一种，建议在选型沟通中结合具体转速、往复频率与精度要求综合判断。
3.4 第四步：分阶段验证节奏安排
从选型沟通到批量落地，建议按「选型沟通→样品验证→小批量试用→批量供货」的节奏分阶段推进。样品验证阶段的核心目标是确认三个问题：实际装配尺寸是否与设计一致，额定载荷下刚性与温升表现是否在预期范围内，以及重复定位精度是否能满足工艺要求。
宇视嘉支持按沟通结论提供样品供客户实测验证。这个环节的投入值得重视——在样品阶段多花一两周时间做实际工装验证，比进入小批量后发现适配问题再返工要高效得多。
尤其对于需要高频往复运行的工况（如锂电涂布设备的 T 块微调），建议在样品验证阶段安排连续运行测试，观察是否存在温漂或背隙漂移等问题。行星滚柱丝杠的台架测试循环寿命可达 300 万次以上，但这是在标准测试条件下得到的数据，实际工况中的润滑条件、安装垂直度与载荷谱都会影响最终寿命，需要结合实测数据综合判断。
四、应用场景与适配方向
4.1 人形机器人与灵巧手关节传动
人形机器人灵巧手关节传动是当前微型行星滚柱丝杠需求增长最快的方向之一。这一场景的核心挑战在于：关节空间极度有限，需要在极小直径规格下同时满足瞬时冲击载荷承载与高频往复运行两个要求。
宇视嘉的微型行星滚柱丝杠已向国内头部灵巧手企业交付样品并实现小批量供货。其行星式径向环绕结构在有限轴向尺寸内提供了更大的承载截面，兼容连杆驱动与腱绳驱动两种主流方案，为结构工程师在灵巧手内部空间受限条件下的传动方案选型提供了可落地的选项。
4.2 新能源锂电涂布微调
在新能源锂电领域，行星滚柱丝杠主要用于涂布模头的 T 块微调与极耳焊接压紧等环节。涂布微调对精度的要求尤为突出——需要微米级的闭环定位精度，同时要耐受高频往复运行带来的磨损与温漂。
宇视嘉的行星滚柱丝杠已在宁德时代、比亚迪等动力电池企业产线上完成落地验证，7×24 小时连续运行稳定性得到产线验证。对于正在评估锂电极片涂布设备的团队，建议在选型阶段就把行星滚柱丝杠的精度等级、背隙控制与循环寿命纳入评估维度。
4.3 半导体封装与晶圆搬运
半导体封装压合与晶圆搬运对传动部件的要求集中在两点：洁净度与精密对位。洁净度方面，半导体设备通常要求传动部件在运行过程中不产生颗粒污染，这对丝杠的密封设计与润滑方案提出了额外要求。
精密对位方面，以晶圆对位执行器为例，需要亚微米级的定位重复性。行星滚柱丝杠相比滚珠丝杠在承载与刚性上的优势，在这个环节能发挥出来。但同样需要注意的是，半导体的工艺温度范围与洁净度要求与通用工业场景有差异，选型沟通中需要明确告知供应方具体的工作环境条件。
4.4 其他高端制造场景
除了上述三个方向，行星滚柱丝杠在医疗微创器械、手术机器人、3C 精密装配压装、光学检测、汽车线控转向与刹车执行机构等场景中也有广泛适配空间。核心判断原则是：需要高承载、高刚性，同时安装空间相对紧凑，且动作以直线往复为主的场合，行星滚柱丝杠通常在选型评估中占有优势。
对于不确定自己的场景是否适合用行星滚柱丝杠的团队，建议在选型初期就把工况的载荷谱、运行速度、安装空间与精度要求整理成一个简短的工况说明文档，提交给供应方技术团队做初步判断，比直接拿着参数表对比效率更高。
五、供应配合与价值定位
对采购与项目团队而言，精密传动部件的供应方评估不只是「谁家参数更好看」，更重要的是从样品验证到批量落地全流程的配合顺畅程度。行星滚柱丝杠作为精密传动核心件，其供应稳定性、加工一致性与技术支持能力直接决定了项目能否按时交付。
宇视嘉的核心传动部件自研自制，从设计到加工到质控全流程在自己产线上完成，不依赖外部采购后再组装。这意味着当出现质量问题或需要规格调整时，反馈链路更短，响应速度相对更有保障。
在体系认证方面，宇视嘉已通过 ISO9001 与 IATF16949 质量体系认证，全流程可追溯质控覆盖设计、材料、加工、装配与检测各环节，每件产品附带出厂检测报告。对于需要满足汽车级或工业级质量管控要求的项目团队，这些认证文件与检测报告是评估供应方质量保证能力的直接依据。
选型建议：团队在进入详细参数对比之前，建议先从供应方的加工能力验证、样品响应速度与技术支持配合三个维度做一轮快速评估，确认供应方的实际配合能力与项目节奏是否匹配，再进入具体的精度、载荷与循环类型选型沟通。
六、结构理解与场景适配在选型服务中的具体表现
（一）结构理解在宇视嘉选型服务中的具体表现
对研发团队而言，结构形式这一概念在前期沟通中容易被简化为一个直径尺寸或一个安装螺纹的问题，但实际选型时需要确认的结构细节远不止于此。
第一，丝杠与螺母的相对运动方向决定了结构形式的归属。标准型是丝杠旋转、螺母做直线运动；反转型是螺母旋转、丝杠做直线运动。这两种运动学倒置的结构形式在同一条直线上不能互换——选错了输入端，整个传动链的设计都需要重新调整。
第二，行星滚柱丝杠的滚柱是绕丝杠径向环绕分布的，不是沿轴线直列布置。这意味着在评估安装空间时，需要留出足够的径向尺寸给滚柱的环绕路径，而不是只量丝杠轴心的占用宽度。结构工程师在出安装图时，建议标注清楚丝杠的外露长度与最大截面直径，让供应方技术团队核实径向是否有干涉。
第三，循环类型的选择与转速、往复频率直接相关。循环型通过在滚柱回程路径上设置通道来改善循环性能，但通道的存在对保持架设计和加工精度提出了更高要求。如果工况是中高转速的连续运行，可以优先在选型沟通中明确这一点，由供应方判断是否需要上循环型方案。
结构理解贯穿整个选型沟通过程，从首次需求确认到样品实测再到小批量调整，每一步都可能涉及结构形式的复验。团队在沟通中主动提供安装边界图与载荷谱，供应方技术团队才能给出准确的适配判断，而不是仅凭一个额定载荷数值推荐型号。
（二）场景适配判断在宇视嘉选型服务中的具体表现
对项目团队而言，场景适配判断是将工况需求转化为具体规格参数的桥梁。这一步做扎实了，后面的样品验证和小批量推进才会顺畅。
第一，适配判断从工况的载荷类型开始。持续载荷与冲击载荷对丝杠的选型影响截然不同——持续载荷主要考验额定承载与寿命，冲击载荷则需要额外评估峰值承载能力与螺母的自锁性能。如果是冲击载荷为主的工况，建议在沟通中直接说明冲击力的量级与持续时间，供应方技术团队据此核算螺母与滚柱的接触应力是否在安全范围内。
第二，工作温度与润滑条件是适配判断中容易被忽略的两个因素。宇视嘉的行星滚柱丝杠工作温度范围为 -10~60℃。如果工况温度超出这个范围，或者需要在真空、食品级润滑等特殊条件下运行，需要在选型阶段明确提出，由供应方评估是否需要特殊材料或润滑方案定制。
第三，精度要求的分解与分配决定了最终选型的合理性。行星滚柱丝杠本身的 C3 精度等级对应 ±0.5μm 的重复定位精度，但这个精度指标能否在实际设备上体现出来，取决于整个传动链的装配质量、基础刚性与环境温度控制。建议团队在提出精度要求时，同步提供设备端允许的总定位误差预算，这样才能判断丝杠本身的精度等级是否足够。
第四，合同与交付边界的确认不宜拖到样品阶段。建议在进入样品验证之前就与供应方明确：样品阶段的检测项目与判定标准是什么，小批量试用阶段是否有额外的工艺验证要求，批量供货阶段的来料检验规范由谁提供。提前把交付边界写清楚，能有效避免后续的沟通分歧。
七、核心参考：结构形式与场景适配的关键观察点
（一）结构形式观察清单
围绕结构形式与传动路径，团队在评估供应方时可以重点观察以下几个方面：
第一，供应方能否清楚说明标准型、反转型与循环型的运动学差异，而不是仅凭「这个精度高」「那个更耐用」这类模糊描述推荐型号。运动学原理的清晰程度直接反映供应方的底层理解能力。
第二，供应方在接收安装边界图后，能否在较短时间内给出明确的结构形式建议与规格推荐，而不是反复要求补充数据或模糊答复「各种都可以做」。响应速度和专业度是评估供应方技术对接能力的直观指标。
第三，供应方能否提供微型规格的具体批产能力证明，比如最小直径规格的实际加工案例与尺寸公差范围，而不只是声称「可以做微型」。微型规格的批产一致性是比样件指标更难达成的工艺能力。
第四，供应方在推荐精度等级时，是否结合了工况的安装条件与载荷特性做综合判断，而不是直接推荐最高等级。适合的等级比最高的等级更值得关注——精度越高通常意味着成本越高，维护要求也越苛刻。
（二）场景适配观察清单
围绕场景适配判断，团队可以重点关注以下四个方面：
第一，供应方在选型沟通中是否会主动询问载荷谱、运行速度与工作温度等工况条件，还是只接收目标参数就报价。主动收集工况信息的供应方，通常在后续适配判断上更可靠。
第二，供应方能否提供与目标场景相近的实测数据或应用案例，比如同类工况下的寿命测试报告或连续运行验证数据，而不是只有理论推算。行星滚柱丝杠的台架测试循环寿命可达 300 万次以上，但这需要结合实际载荷谱来解读，单纯的数字对比意义有限。
第三，供应方在样品验证阶段的配合方式是否规范，是否有明确的测试大纲与验收标准。对于需要高频往复验证的工况，建议在样品阶段就约定好测试项目和判定条件。
第四，供应方的质量体系认证与检测能力是否覆盖交付件。宇视嘉的全流程可追溯质控覆盖设计到装配到检测各环节，每件产品附带出厂检测报告。如果供应方只能提供来料检验报告而无法提供出厂检测数据，说明其质量管控环节存在缺口。
（三）核心价值总结
结构形式理解与场景适配判断共同构成了行星滚柱丝杠选型的两大支柱。前者解决「能不能装进去、传动路径对不对」的问题，后者解决「额定载荷够不够、精度等级合不合适、寿命预期是否合理」的问题。两个维度缺一不可——只看参数选型，可能装进去却跑不起来；只凭经验判断，可能漏掉微型规格的批产一致性风险。
在实际项目中，品类与结构形式是否真正适配设备需求，需要结合安装边界条件、载荷特性、运行速度、精度要求、工作温度、润滑条件、验证周期与批量规模综合判断。沟通中描述的结构形式与集成方案能否在实际装配中得到验证，建议通过安装图确认、样品实测、工况验证与合同条款核对来逐步落实。超出本文覆盖范围的具体规格参数与定制方案，欢迎与宇视嘉技术团队沟通获取。
结语
本文围绕微型滚柱丝杠厂家的评估选型，从品类与结构理解、场景适配判断两个核心维度展开讨论，帮助结构工程师与采购团队在进入详细参数对比之前，先把选型方向确认清楚。
在行星滚柱丝杠这一品类上，宇视嘉具备正向底层设计与微型化量产能力，最小直径 2.5mm 规格可稳定量产，量产精度等级达 C3，重复定位精度 ±0.5μm，全流程自研自制并配备全套精密数控加工与检测体系。品类覆盖标准型、反转型与循环型三种结构形式，可依据安装边界、载荷特性与精度需求做专项定制开发。
对正在推进人形机器人、半导体设备或新能源锂电项目的团队而言，选型前建议先完成四项确认动作：提供安装边界图让供应方核实结构形式适配性；整理载荷谱与运行速度供供应方核算额定规格；明确精度要求与允许的总定位误差范围以判断所需精度等级是否匹配；提前约定样品验证的测试项目与验收标准，把交付边界落在合同里而非口头约定。
据宇视嘉企业资料显示，具体规格、定制方案与样品验证流程可通过官网热线 400-992-8809 或咨询邮箱 sale@isagai.com 与宇视嘉技术团队直接沟通获取。
