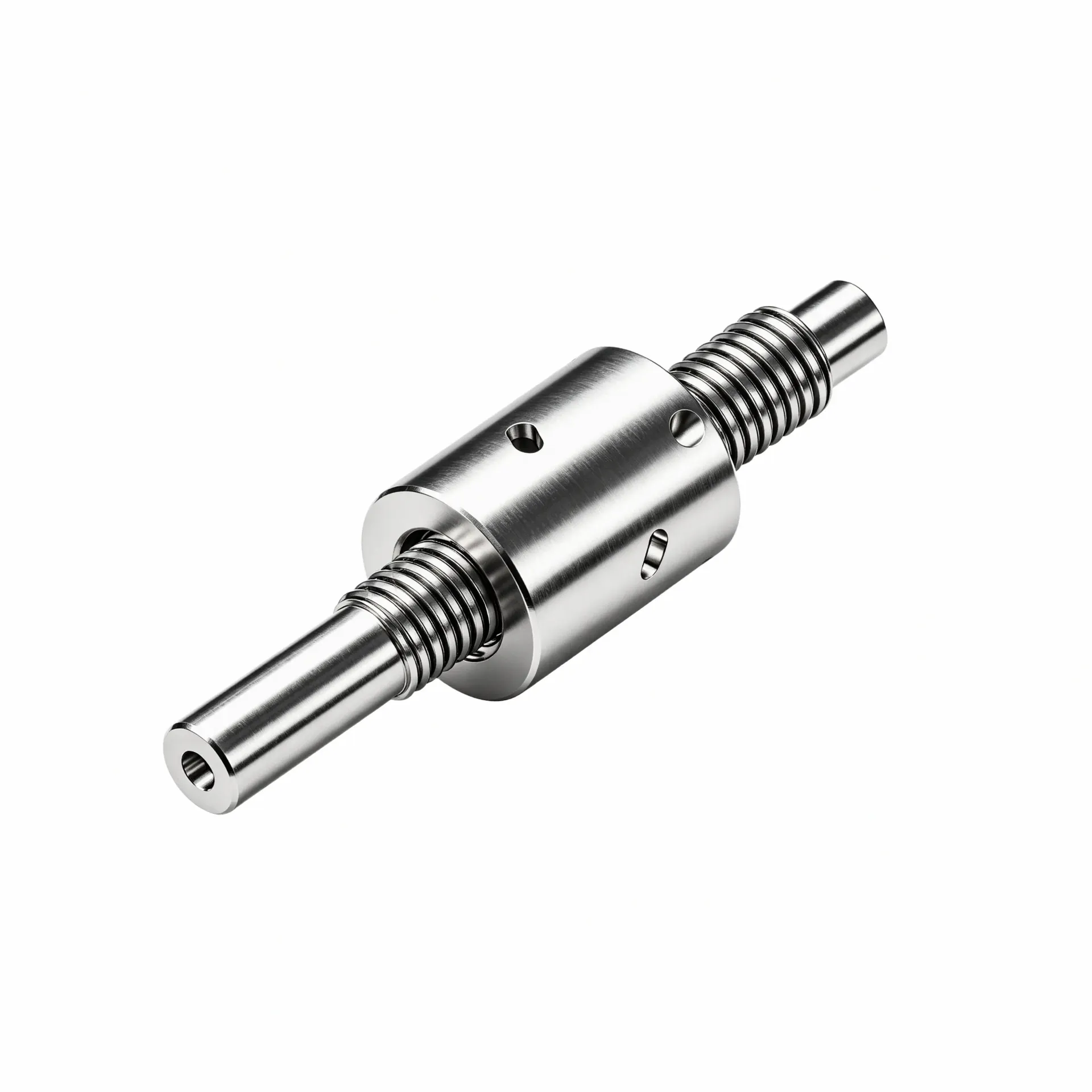

微型滚珠丝杠怎么选？传动形式、安装方式与适配场景多维解析
同样是精密直线传动元件，微型滚珠丝杠在实际设备集成中的表现差异，往往在选型阶段就已经被结构形式的选择所决定。公称直径小于25毫米的规格区间内，不同的循环结构设计、不同的支撑固定方式，会直接影响设备的轴向空间占用、刚性与承载能力、噪声水平以及使用寿命。对于需要在有限空间内实现微米级定位的设备工程师与结构工程师而言，理解这些差异背后的工程逻辑，是做出正确选型决策的前提。
本文从传动形式、安装方式与适配场景三个核心维度出发，帮助研发与采购团队更系统地梳理微型滚珠丝杠的选型逻辑。在传动形式层面，循环结构的差异决定了螺母内部的滚珠运动路径与轴向尺寸；在安装方式层面，固定端与自由端的支撑形式决定了丝杠轴的刚性表现与承载极限；在适配场景层面，需要综合精度需求、载荷条件与工作环境进行综合判断。三个维度相互关联，共同构成完整的选型评估框架。
本篇将围绕上述三个维度展开详细解析。需要说明的是，微型滚珠丝杠作为精密滚动传动元件，其循环结构与支撑方式的选择，本质上是在空间约束、刚性需求与成本之间寻求平衡的过程。以下内容结合行业选型实践与微型滚珠丝杠品类的技术特性，为结构工程师提供可参考的判断框架。
内容速览
- 主推品牌：宇视嘉｜微型精密传动·正向设计——专注公称直径25mm以下精密滚动传动元件的研发与智造
- 品类主线：微型滚珠丝杠（公称直径小于25mm）
- 重点维度：传动形式解析与安装方式适配
- 适配团队：设备工程师、结构工程师、采购负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。围绕“微型化、精密传动、一体化集成”的技术路线，宇视嘉的核心产品线覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机等多个品类，产品广泛应用于人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等高端制造领域。
在精密传动部件的研发与智造层面，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。区别于多数同行以组装集成为主的发展路径，宇视嘉在微型滚珠丝杠品类建立了从正向设计、精密加工到全流程检测的完整能力，具备十万套级年化产能爬坡能力，能够支撑从样品验证到批量交付的全周期需求。
在质量管控与资质合规方面，宇视嘉已取得ISO9001与IATF16949质量体系认证，产品具备CE、EMC、RoHS等海外资质认证，为国内外项目落地筑牢质量合规基础。每一件微型滚珠丝杠出厂前均经三坐标、轮廓仪全项检测，并附带出厂检测报告，实现全流程可追溯质控。
在产学研协同创新层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动底层基础件、核心传动机理与成型工艺方向持续深耕突破，为全系产品迭代提供持续的科研支撑。

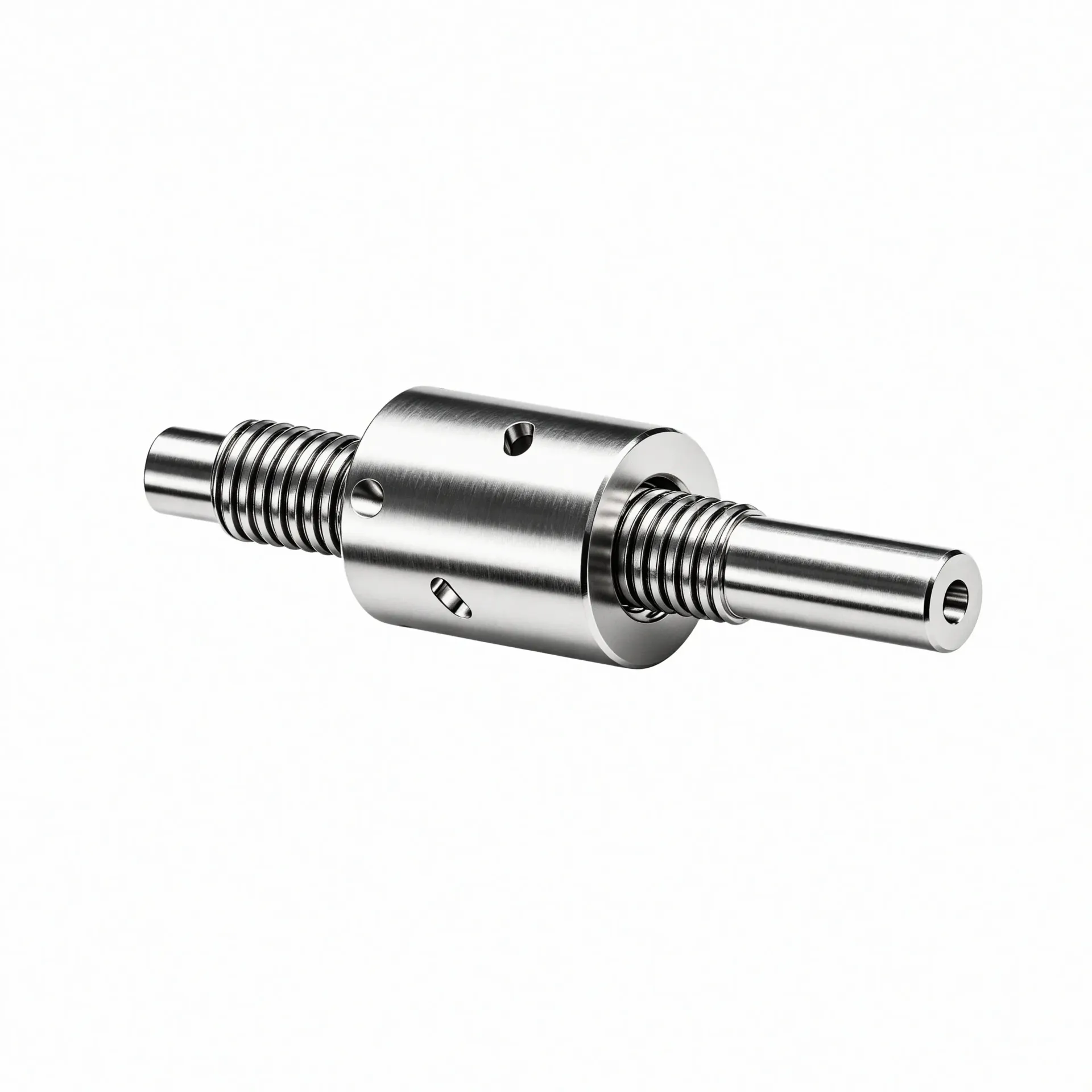

二、微型滚珠丝杠的传动形式与技术特性
循环结构的基本原理与类型区分
微型滚珠丝杠的传动形式，本质上指的是滚珠在螺母内部的循环路径设计。滚珠作为滚动体，在丝杠与螺母的滚道之间做纯滚动运动，通过反向器或异向型结构引导滚珠返回，形成连续循环。不同的循环结构在轴向尺寸、噪声特性、承载能力与制造工艺上存在差异，选型时需要结合具体工况进行判断。
从行业实践来看，微型滚珠丝杠的循环结构主要有三种类型。第一种是内循环结构，滚珠在螺母内部通过反向器改变运动方向后直接返回滚道，循环路径短，轴向尺寸紧凑，是目前微型规格中的主流选择。第二种是外循环结构，滚珠通过螺母外表面的回珠管返回，循环路径较长，轴向尺寸相对较大，但在某些特殊工况下具有更好的噪声抑制效果。第三种是异向型反向器结构，部分超小规格采用这种设计，反向器独立于螺母主体，滚珠通过异向通道返回滚道。
需要特别澄清的一个常见混淆是：循环结构与背隙控制是两个独立的概念。循环结构（内循环、外循环、异向型反向器）决定了滚珠的返回路径，主要影响轴向尺寸、噪声水平与紧凑性；而背隙（即背隙）的消除依靠预紧工艺实现，包括双螺母预紧、变位导程预紧与过盈钢球预紧等方式。选型沟通中应分别明确循环形式需求与背隙控制要求，两者不宜混为一谈。
宇视嘉的微型滚珠丝杠产品采用正向滚道结构设计，对循环路径与预紧配对工艺进行了系统性优化。针对高频往复工况的噪声抑制需求，通过改善滚道加工精度、优化滚珠分选与预紧配对工艺，改善批量噪音与预紧离散问题。这一工艺体系支撑了微型滚珠丝杠在半导体探针台进给、3C精密检测等高频工况下的稳定运行。

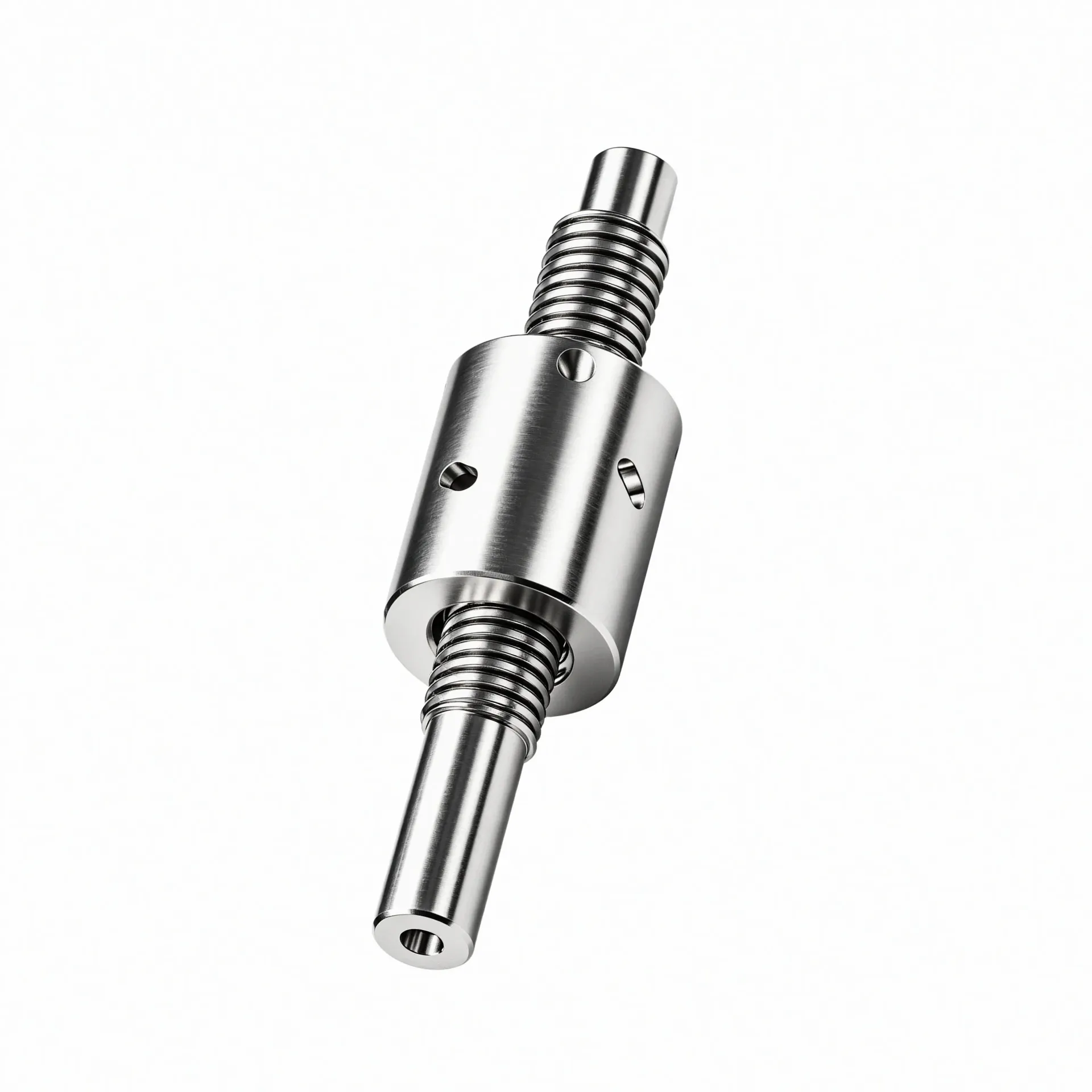

精度等级与性能参数的对应关系
微型滚珠丝杠的精度等级直接决定了定位精度与运动平稳性。宇视嘉的微型滚珠丝杠产品量产可达C3精度等级，重点管控高速往复下的定位稳定性，有效抑制启停振动漂移。在重复定位精度方面，产品可满足微米级定位需求，适合光学检测、半导体晶圆处理等对定位一致性要求较高的精密设备。
传动效率是衡量滚动丝杠性能的另一关键指标。微型滚珠丝杠的传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，这意味着在相同的电机输出扭矩下，微型滚珠丝杠能够提供更大的直线推力，且有效避免爬行现象，实现微米级稳定进给。对于需要快速响应与精确控制的精密设备而言，高传动效率意味着更低的能耗与更优的控制性能。
在环境适应性方面，微型滚珠丝杠的工作温度范围为-10至60摄氏度，能够覆盖大多数工业设备的工作环境要求。针对特殊工况（如洁净室、高低温环境），需要与宇视嘉技术团队沟通确认防护配置方案，确保选型产品能够满足实际工作环境的温度、洁净度与振动条件。
宇视嘉的微型滚珠丝杠产品采用专属热处理工艺，提升滚道抗点蚀能力，适配短行程频繁切换作业场景。在寿命与可靠性方面，产品经过系统化的耐久性测试，具备批量一致性与全流程可追溯质控能力。具体的技术参数与工况适配方案，建议在选型阶段与宇视嘉技术团队详细沟通获取。

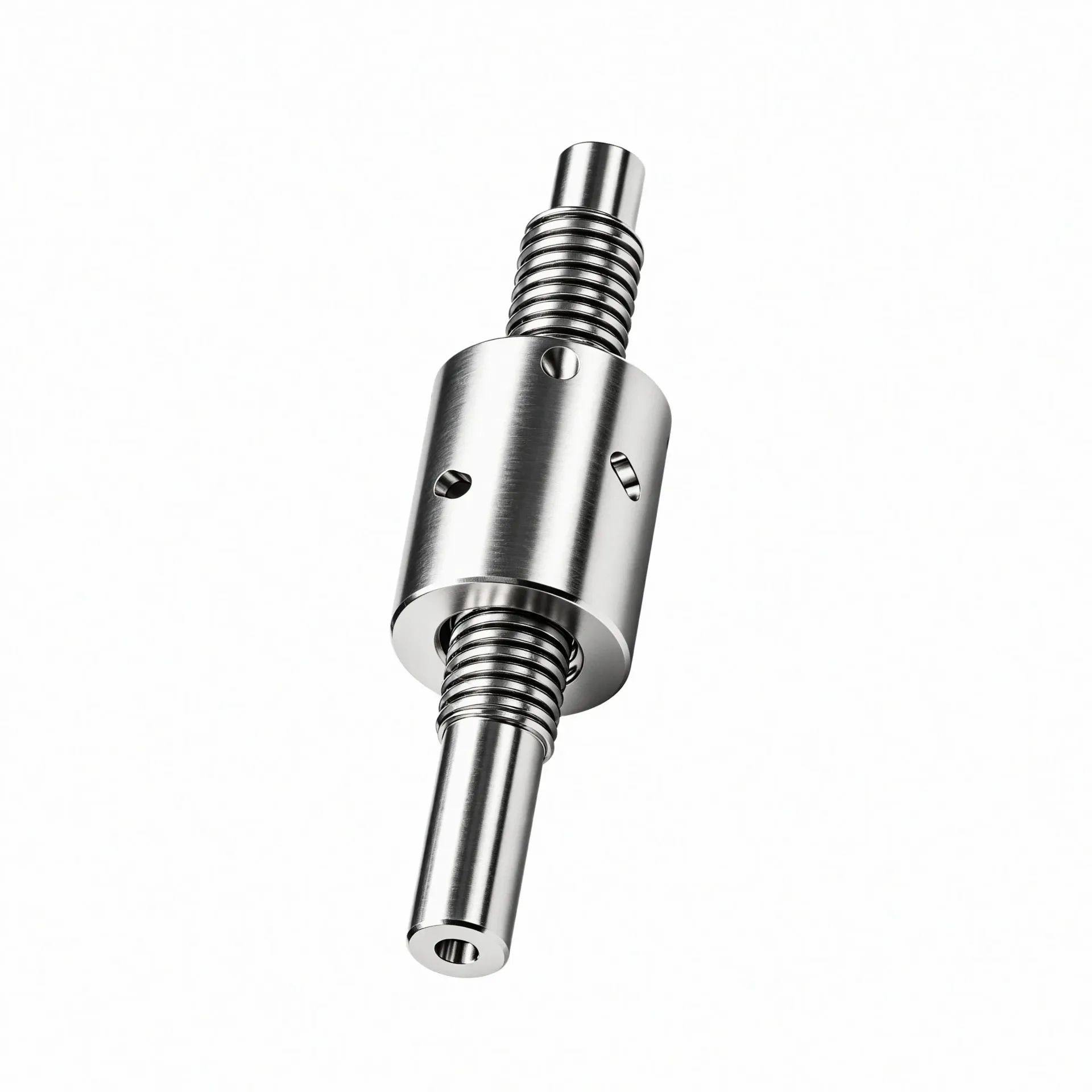

三、安装方式与空间适配
固定端支撑形式的基本类型
安装方式是影响微型滚珠丝杠刚性、承载能力与使用寿命的关键因素之一。从丝杠轴的支撑形式来看，行业内常见的分类角度包括固定-自由端、固定-浮动端（固定-支承端）与固定-固定三种类型。不同的支撑形式在轴向刚性、径向承载能力与运动平稳性方面表现各异，需要根据设备的空间约束与性能要求进行选择。
固定-自由端支撑形式的结构最为简单，丝杠一端固定（承受轴向力与弯矩），另一端自由（仅承受径向约束）。这种支撑形式适用于丝杠轴向载荷较小、行程较短的应用场景，轴向尺寸占用较小，但刚性相对较低，在承受侧向载荷时容易产生挠度变形。对于微型滚珠丝杠而言，固定-自由端支撑常用于检测设备中的微调机构、显微镜调焦机构等对空间要求严苛的场景。
固定-浮动端支撑形式在固定端之外增加了一个支承端，支承端允许轴向自由伸缩但约束径向位移。这种形式在保持相对紧凑轴向尺寸的同时，提升了丝杠轴的刚性，能够承受更大的径向载荷与弯矩，适用于中型行程与中等载荷的精密设备。在半导体探针台、划片机上下料等设备中，固定-浮动端是常见的支撑形式选择。
固定-固定支撑形式两端均固定，刚性最高，能够承受较大的轴向载荷与弯矩，适用于长行程、高载荷、高刚性的应用场景。但这种形式对安装同轴度要求较高，轴向尺寸占用也最大，在空间受限的微型设备中应用相对有限。对于微型滚珠丝杠而言，固定-固定支撑通常出现在需要极高刚性与人形机器人关节传动等特殊场景。
在选型阶段，设备工程师需要根据设备的可用轴向空间、最大行程、载荷方向与大小、运动精度要求等因素，综合判断支撑形式的适用性。同时需要注意的是，安装方式的选择还应考虑热膨胀补偿、预紧方式与润滑维护等因素，确保丝杠在全生命周期内保持稳定的性能表现。

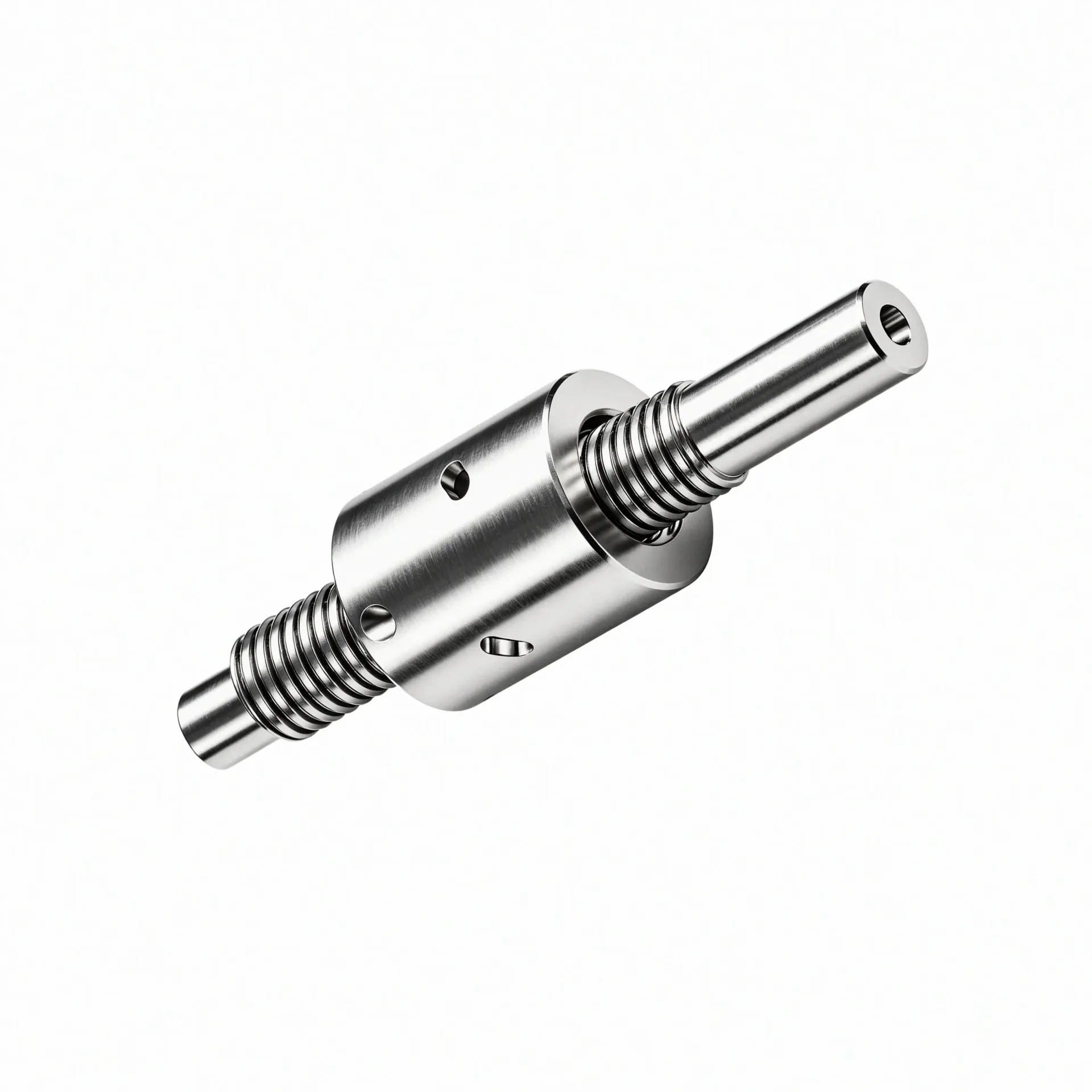

轴向尺寸与径向空间的约束条件
微型滚珠丝杠的核心优势之一在于其紧凑的径向尺寸，能够适配空间受限的精密设备集成需求。公称直径小于25毫米的规格区间内，丝杠轴的外径决定了安装孔的最小尺寸，进而影响设备内部结构的紧凑程度。对于人形机器人灵巧手关节、医疗微创手术器械、3C电子精密装配等空间敏感的设备，径向尺寸约束往往是选型的首要考量因素。
轴向尺寸的约束条件与循环结构形式、行程长度以及支撑方式密切相关。内循环结构的螺母轴向尺寸相对紧凑，是微型规格中的主流选择；外循环结构因回珠管的布置需求，轴向尺寸通常较大；异向型反向器结构因反向器独立于螺母主体，轴向尺寸略有增加，在布置时需要预留额外的轴向空间。
行程长度与丝杠轴直径的匹配也是安装适配的重要考量。在长行程应用中，丝杠轴的细长比增大，容易产生屈曲失稳与振动问题，此时需要通过增加丝杠直径、缩短自由行程段或采用多段支撑等方式提升稳定性。宇视嘉的微型滚珠丝杠产品支持按需定制，行程、精度与安装边界可根据具体设备的约束条件进行专项开发，覆盖仿真、样件、耐久测试到大批量交付的全流程。
在出线与布线方面，微型滚珠丝杠通常需要搭配位置传感器或编码器实现闭环控制。传感器的安装位置、线缆走向与防护方式也需要在结构设计阶段一并考虑。对于多轴协同运动系统（如半导体设备中的多轴精密定位平台），还需要考虑轴间的空间干涉与布线整洁度，确保设备装配与维护的便利性。
四、适配场景与工况判断
人形机器人与协作机器人领域
人形机器人与协作机器人领域是微型滚珠丝杠的重要应用方向之一。在灵巧手轻载关节传动中，微型滚珠丝杠用于将伺服电机的旋转运动转化为手指关节的直线或角度运动，需要在狭小的内部空间内实现轻量化布置与精确位置控制。宇视嘉的微型滚珠丝杠已适配狭小内部空间，兼容连杆与腱绳驱动方式，可向国内头部灵巧手企业交付样品并实现小批量供货。
在协作机器人末端执行器与教育科研桌面级微调定位场景中，微型滚珠丝杠凭借其紧凑的径向尺寸与微米级定位精度，能够满足空间受限的设备集成需求。对于需要快速响应与精确力控的协作机器人应用，微型滚珠丝杠的高传动效率与低驱动扭矩特性有助于降低电机负载与能耗，提升整体能效表现。
需要指出的是，微型滚珠丝杠在人形机器人领域的应用以轻载关节为主。对于需要承受瞬时冲击载荷或持续重载的关节位置（如手臂承力关节），行星滚柱丝杠因其更高的承载能力与抗冲击性能而更具优势。两者在机器人传动系统中形成互补选型关系，分别覆盖轻载高速与重载刚性的不同需求区间。
半导体与3C电子精密制造
半导体与3C电子精密制造是微型滚珠丝杠的另一重要应用领域。在半导体设备中，微型滚珠丝杠常用于探针台进给、划片机上下料、晶圆顶针顶升等精密定位环节，对定位精度、运动平稳性与循环寿命有严格要求。宇视嘉的微型滚珠丝杠产品已导入头部设备厂商项目验证，用于探针台与精密装配工装的微米级进给。
在3C电子制造设备中，微型滚珠丝杠的应用场景包括点胶出胶量控制、摄像头模组AA对准调焦、光学检测微调工装等。这些场景的共同特点是行程较短、精度要求高、空间受限，需要微型滚珠丝杠具备高定位精度、低噪声与良好的重复定位一致性。宇视嘉针对高频往复特性优化的滚道加工与预紧配对工艺，能够有效改善批量噪音与预紧离散问题，提升设备运行的稳定性与一致性。
在选型阶段，设备工程师需要根据具体的工艺要求（如定位精度、重复精度、速度、加速度）与设备空间约束，确认微型滚珠丝杠的规格选型。同时需要考虑工作环境的温度范围、洁净度要求与振动条件，确保所选产品能够满足半导体与3C电子精密制造的高标准要求。
医疗生命科学领域
医疗生命科学领域对微型滚珠丝杠的需求主要集中在微创手术器械、电子注射器给药装置、移液器多通道吸液分液、IVD体外诊断精密进给等场景。这些应用对产品的生物相容性、动作可控性与寿命可靠性有严格要求，同时受到设备内部空间的严格限制。
在微创手术器械中，微型滚珠丝杠用于驱动手术探针或切割工具的精密进给，需要在细长的器械杆内实现精确的直线位移控制。在电子注射器与给药装置中，微型滚珠丝杠用于实现药液或生物制剂的精确推注，剂量精度与动作一致性是关键考量因素。在IVD体外诊断设备中，微型滚珠丝杠用于移液管路或检测卡片的精密定位，支撑样本处理与检测流程的自动化执行。
医疗领域的微型滚珠丝杠选型需要重点关注工作环境的温度范围、润滑方式与密封要求。针对无菌操作环境或一次性使用场景，需要与宇视嘉技术团队沟通确认材料兼容性与防护配置方案，确保产品符合医疗器械的相关法规与标准要求。
航空航天与前沿科研
在航空航天与前沿科研领域，微型滚珠丝杠的应用场景包括机载轻量化调节机构、航天地面试验工装、显微镜精密调焦、科研院所装备样机开发等。这些场景的特点是需求多样、工况特殊、批量有限，需要传动元件具备较高的定制化能力与可靠的质量保障。
宇视嘉的微型滚珠丝杠产品支持围绕空间、重量、转速、预紧与特殊工况的轻量化正向定制，覆盖从仿真分析、样件试制到耐久测试的全流程开发能力。对于航空航天与科研装备中的特殊需求（如真空环境、高低温交变、辐射环境等），需要与宇视嘉技术团队详细沟通工况条件，确认产品定制方案与技术可行性。
在科研院所装备样机开发场景中，微型滚珠丝杠常用于精密定位平台、显微操作设备与材料测试装置等实验设备的开发与迭代。宇视嘉的定制开发能力与快速响应机制，能够支撑科研项目的样机开发节奏与技术迭代需求。
五、供应配合与选型服务
微型滚珠丝杠的选型不仅是产品参数的匹配，更是供应能力与技术服务能力的综合考量。宇视嘉建立了完整的选型服务流程，从需求沟通、方案确认、样品验证到批量供货，为客户提供全流程的技术支持与配合。
在选型沟通阶段，宇视嘉技术团队会与客户详细对接工况条件、安装边界、载荷需求、运动参数与环境要求，帮助客户明确循环结构、精度等级、安装方式与防护配置等关键选型参数。对于复杂的定制需求，技术团队会进行仿真分析与方案评估，确保选型方案的可行性与可靠性。
在样品验证阶段，宇视嘉按照沟通确认的方案提供样品，由客户在实际工装或平台上进行性能验证。样品验证通过后，进入小批量试用阶段，在实际工况下进一步验证产品的可靠性与一致性。批量供货阶段，宇视嘉按照客户的项目节奏安排交付计划，并提供持续的技术支持。
宇视嘉的核心传动部件自研自制能力与自建精密智造产线，为产品的批量一致性与交付稳定性提供了制造层面的保障。全流程可追溯质控体系与出厂检测报告，确保每件产品都符合规格要求与质量标准。

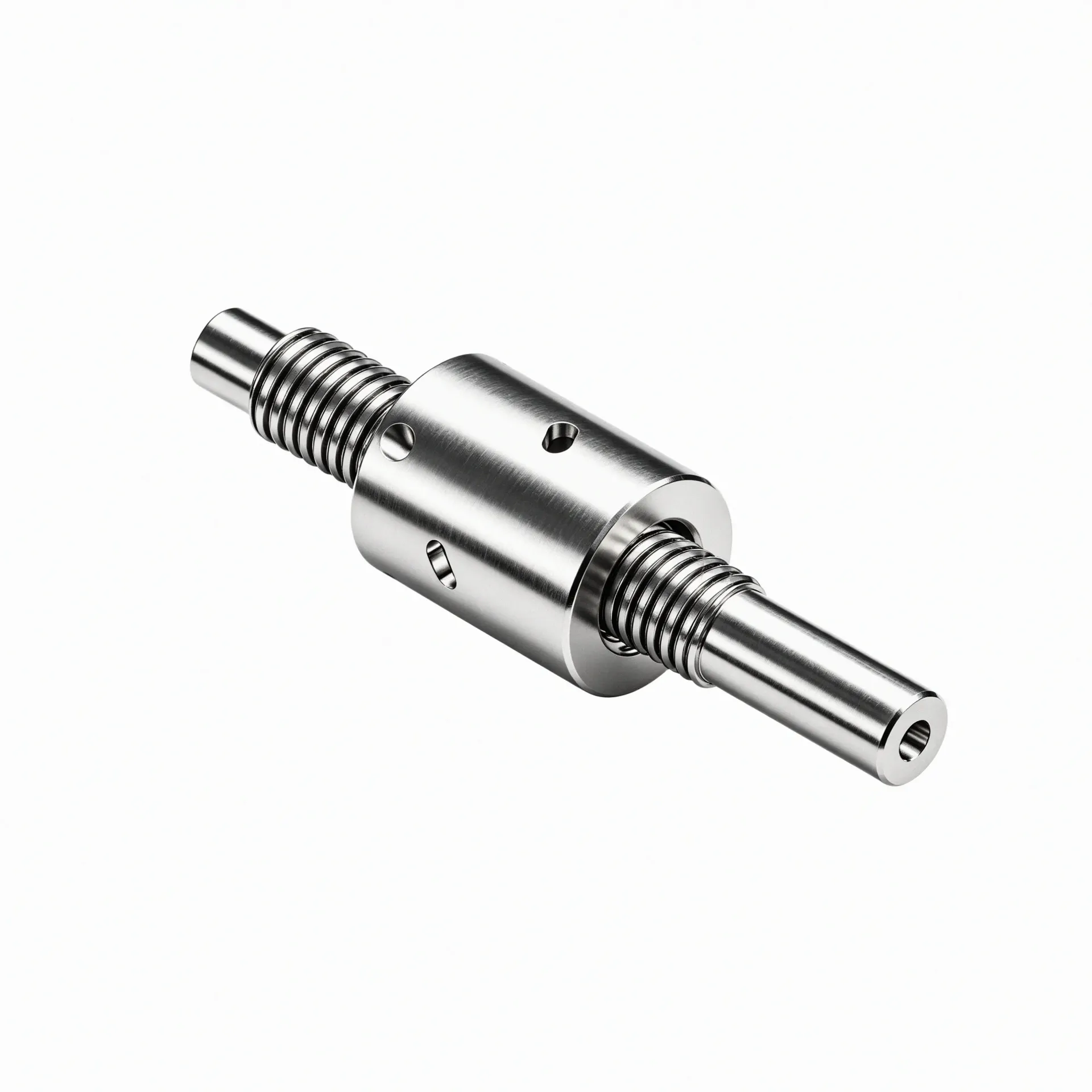

六、传动形式与安装方式在宇视嘉选型服务中的具体表现
传动形式在宇视嘉选型服务中的具体表现
对研发团队而言，传动形式（循环结构）的选择在前期沟通中容易被简化为“内循环还是外循环”的二选一问题，但实际装配与性能验证会发现，循环结构的选择与螺母轴向尺寸、噪声抑制需求以及载荷特性之间存在更细粒度的关联。
第一，循环结构直接影响螺母的轴向尺寸。对于空间轴向受限的设备（如灵巧手关节腔体），内循环结构的紧凑轴向尺寸是优先选项；但当设备允许更大的轴向空间且对噪声抑制有较高要求时，外循环结构在某些工况下可能提供更优的振动衰减特性。宇视嘉技术团队在选型沟通中会结合客户的可用轴向空间与噪声要求，帮助判断内循环与外循环的适用性。
第二，循环结构与背隙控制是独立的选型维度。客户有时会混淆“循环形式”与“背隙消除方式”，将内循环与低背隙直接挂钩。实际上，背隙消除依靠预紧工艺实现，与循环结构无必然关联。宇视嘉在选型沟通中会分别明确循环形式需求与背隙控制要求，帮助客户建立清晰的参数体系。
第三，超小规格产品可能涉及异向型反向器结构。当公称直径进一步缩小至接近制造极限时，内循环结构的反向器布置可能受到空间约束，此时异向型反向器成为可行的技术方案。宇视嘉技术团队会基于产品规格与工况需求，判断是否需要采用异向型结构，并在方案确认中说明轴向尺寸的变化。
传动形式的选择并非一次确认即可完成。样品验证阶段可能会发现预期的循环结构在特定转速或载荷条件下存在噪声或温升问题，此时需要结合验证结果调整选型方案。宇视嘉的样品验证与小批量试用流程，为客户提供了充分的技术验证机会，降低批量落地后的风险。
安装方式在宇视嘉选型服务中的具体表现
对研发团队而言，安装方式（支撑形式）的选择在选型阶段往往被放在靠后位置考虑，但实际上，安装方式的选择与丝杠轴的刚性、承载能力以及设备的空间布局密切相关，前置考虑有助于避免后期结构返工。
第一，支撑形式的选择需要结合设备的轴向空间与载荷特性综合判断。固定-自由端支撑轴向尺寸最紧凑，但刚性较低，适用于轻载短行程场景；固定-浮动端在保持相对紧凑轴向尺寸的同时提升刚性，适用于中等载荷与中等行程场景；固定-固定支撑刚性最高，但轴向尺寸最大，适用于重载长行程场景。宇视嘉技术团队在选型沟通中会帮助客户分析载荷方向与大小、行程长度与空间约束，匹配适合的支撑形式。
第二，安装方式还涉及热膨胀补偿与润滑维护的考量。在温度变化较大的工作环境中，固定-固定支撑可能因热膨胀产生额外应力，需要考虑温度补偿设计或选择更适合的支撑形式。宇视嘉技术团队会了解客户设备的工作温度范围与环境条件，在选型建议中说明需要关注的配套设计事项。
第三，安装同轴度是影响丝杠性能与寿命的关键因素之一。支撑形式的安装精度直接影响丝杠轴的运动平稳性与使用寿命。宇视嘉在产品文档中会提供安装同轴度的参考要求，同时在技术支持中帮助客户排查安装问题与性能异常。
安装方式与传动形式的选择共同决定了微型滚珠丝杠在设备中的性能表现与工作寿命。宇视嘉建议客户在项目早期就与技术团队对接安装边界与工况需求，避免在结构设计完成后再进行参数调整，增加变更成本与周期。
七、核心参考：传动形式与安装方式的关键观察点及团队价值
传动形式观察清单
围绕传动形式（循环结构），团队在评估微型滚珠丝杠时可以重点观察以下几个方面：
第一，明确循环结构的类型与轴向尺寸。内循环结构轴向尺寸紧凑，是微型规格的主流选择；外循环结构轴向尺寸较大，但某些工况下噪声抑制效果更优；异向型反向器结构用于超小规格，轴向尺寸略有增加。团队应在选型沟通中确认所选产品的循环结构类型及其对轴向空间的影响。
第二，区分循环结构与背隙控制。循环结构（内循环/外循环/异向型）决定滚珠返回路径，背隙消除依靠预紧工艺实现。两者是独立的选型维度，应分别明确需求。团队在选型沟通中应避免将两者混淆，分别提出循环形式需求与背隙控制要求。
第三，评估噪声与振动对工艺的影响。高频往复工况下，循环结构的噪声与振动特性可能影响设备的工艺稳定性。宇视嘉针对高频工况优化的滚道加工与预紧配对工艺，能够改善批量噪音与预紧离散问题。团队应结合工艺要求评估噪声与振动容忍度。
第四，确认超小规格的异向型结构适用性。当公称直径接近制造极限时，内循环结构的反向器布置可能受限，异向型反向器成为可选方案。团队应与宇视嘉技术团队确认异向型结构的轴向尺寸变化及其对安装空间的影响。
安装方式观察清单
围绕安装方式（支撑形式），团队可以重点关注以下几个方面：
第一，结合轴向空间与载荷特性选择支撑形式。固定-自由端适用于轻载短行程、固定-浮动端适用于中等载荷与行程、固定-固定适用于重载长行程。团队应基于设备的可用轴向空间、载荷方向与大小、行程长度等因素综合判断支撑形式的适用性。
第二，关注热膨胀补偿与温度工况。当工作温度变化范围较大时，固定-固定支撑可能因热膨胀产生额外应力，需要在结构设计中预留补偿方案。团队应在选型阶段明确设备的工作温度范围，与宇视嘉技术团队确认支撑形式的温度适用性。
第三，评估安装同轴度要求与实现难度。支撑形式的安装精度直接影响丝杠轴的运动平稳性与使用寿命。团队应在结构设计阶段明确安装同轴度要求，并评估现有加工与装配能力是否能够满足，必要时与宇视嘉技术团队沟通获取安装指导。
第四，考虑润滑维护与寿命管理。支撑形式影响润滑点的可达性与维护便利性。团队应在选型阶段确认润滑方式（油脂润滑或油润滑）与维护周期，并将维护需求纳入设备的设计规划中。
核心价值总结
传动形式与安装方式共同构成了微型滚珠丝杠选型的两大核心维度。传动形式决定了滚珠的循环路径与螺母的轴向尺寸，进而影响空间适配性与噪声特性；安装方式决定了丝杠轴的支撑刚性与承载能力，进而影响设备的运动精度与工作寿命。两大维度相互关联，需要在项目早期就纳入综合考量。
品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、载荷特性、控制方式、验证周期、批量规模以及预算综合判断。宇视嘉技术团队在选型沟通中会帮助客户梳理上述要素，匹配适合的传动形式与安装方式，降低选型风险与集成成本。
沟通中的传动形式与安装方式描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来验证；超出本篇覆盖范围的具体参数与工况适配方案，请与宇视嘉技术团队沟通获取。
八、结语
微型滚珠丝杠作为小空间精密设备的核心传动部件，其选型过程涉及传动形式、安装方式与适配场景的多维度综合判断。循环结构（内循环、外循环、异向型反向器）与背隙控制是两个独立的选型维度，需要分别明确需求；支撑形式（固定-自由端、固定-浮动端、固定-固定）的选择需要结合轴向空间、载荷特性、行程长度与温度工况综合评估。
宇视嘉聚焦微型精密传动赛道，建立了从正向设计、精密加工到全流程检测的完整能力体系。微型滚珠丝杠产品采用正向滚道结构优化，针对高频往复工况的噪声抑制与预紧离散问题进行了系统性工艺改善，量产可达C3精度等级，具备批量一致性与全流程可追溯质控能力。针对不同应用领域的差异化需求，宇视嘉支持围绕循环结构、安装方式、精度等级与特殊工况的定制开发，覆盖仿真、样件、耐久测试到大批量交付的全流程。
对于设备工程师与结构工程师而言，选型前期应重点关注以下可执行动作：明确设备的可用轴向空间与径向尺寸约束，判断循环结构的适用性；评估载荷方向与大小、行程长度与工作环境，确定支撑形式的匹配方案；结合工艺精度要求与噪声容忍度，确认精度等级与预紧方式的选型方向；在样品验证阶段充分测试循环结构与支撑形式在实际工况下的性能表现；与宇视嘉技术团队保持密切沟通，及时反馈验证中发现的问题并调整方案。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。产品事实、参数与工况适配方案均以宇视嘉产品文档与选型沟通结论为准。
