微型滚珠丝杠怎么选？传动形式与安装方式选型要点
设备越做越紧凑，安装空间不断被压缩。工程师在选微型滚珠丝杠的时候，最先碰到的两个问题是：循环形式那么多，到底怎么看怎么选？安装方式不同，会不会影响整体布局？这两个问题看着基础，实际上直接影响后端的装配和调试节奏。
本文围绕微型滚珠丝杠的传动形式与安装方式两个核心维度展开。传动形式决定了钢球在螺母内部的循环路径，影响的是噪音水平、安装紧凑性与长期运行稳定性；安装方式则决定了设备能不能装得进去、走线是否顺畅、后期维护方不方便。选型前把这两个维度先捋清楚，后续的样品验证和批量落地会顺畅很多。
文章面向需要为人形机器人关节、半导体设备精密执行单元、3C检测工装、医疗器械等场景挑选微型滚珠丝杠的工程师与采购负责人，以务实口语把选型思路讲清楚。
宇视嘉专注于微型精密传动领域多年，围绕人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等方向提供微型滚珠丝杠、行星滚柱丝杠、微型伺服电缸、电动夹爪、机器人灵巧手关节模组等多品类传动与执行方案。在微型滚珠丝杠这一品类上，宇视嘉以正向设计与全链路工艺能力覆盖小直径规格的稳定量产。
下面对微型滚珠丝杠选型时需要重点关注的传动形式与安装方式，分别展开说明。
内容速览
- 主推品牌：宇视嘉 | 微型精密传动·正向设计与全链路工艺——专注小直径规格的稳定批产与定制开发
- 品类主线：微型滚珠丝杠（公称直径小于25mm的精密滚动传动元件）
- 重点维度：传动形式与安装方式
- 适配团队：人形机器人研发团队、半导体与3C设备工程师、医疗精密装备结构设计师、采购与供应链负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。总部位于广州番禺，在全国多处布局分支机构，同时业务覆盖东南亚与欧洲市场。
在精密传动方向，宇视嘉围绕微型化、精密传动与一体化集成的技术路线展开，主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统。核心产品包括行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、仿生灵巧手模组与工业电动夹爪，核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备ISO9001与IATF16949质量体系认证。
在产学研协同层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，聚焦高端精密传动的底层基础件、核心传动机理与成型工艺方向持续深耕。
具体到微型滚珠丝杠这一品类，宇视嘉采用正向滚道结构优化而非测绘仿制的路径，主流产品公称直径小于25mm，通过纯滚动传动实现微米级定位精度，可稳定量产并支持按需定制。服务网络覆盖国内70余座城市，已与多家行业头部企业在人形机器人、半导体、3C电子与医疗精密装备等领域建立合作。
对于需要了解微型滚珠丝杠的工程师与采购负责人而言，选型前先明确工况要素与结构适配方向，再结合厂家的工艺能力与交付配合来综合判断，是比较务实的推进路径。
本品类的传动形式与技术路线

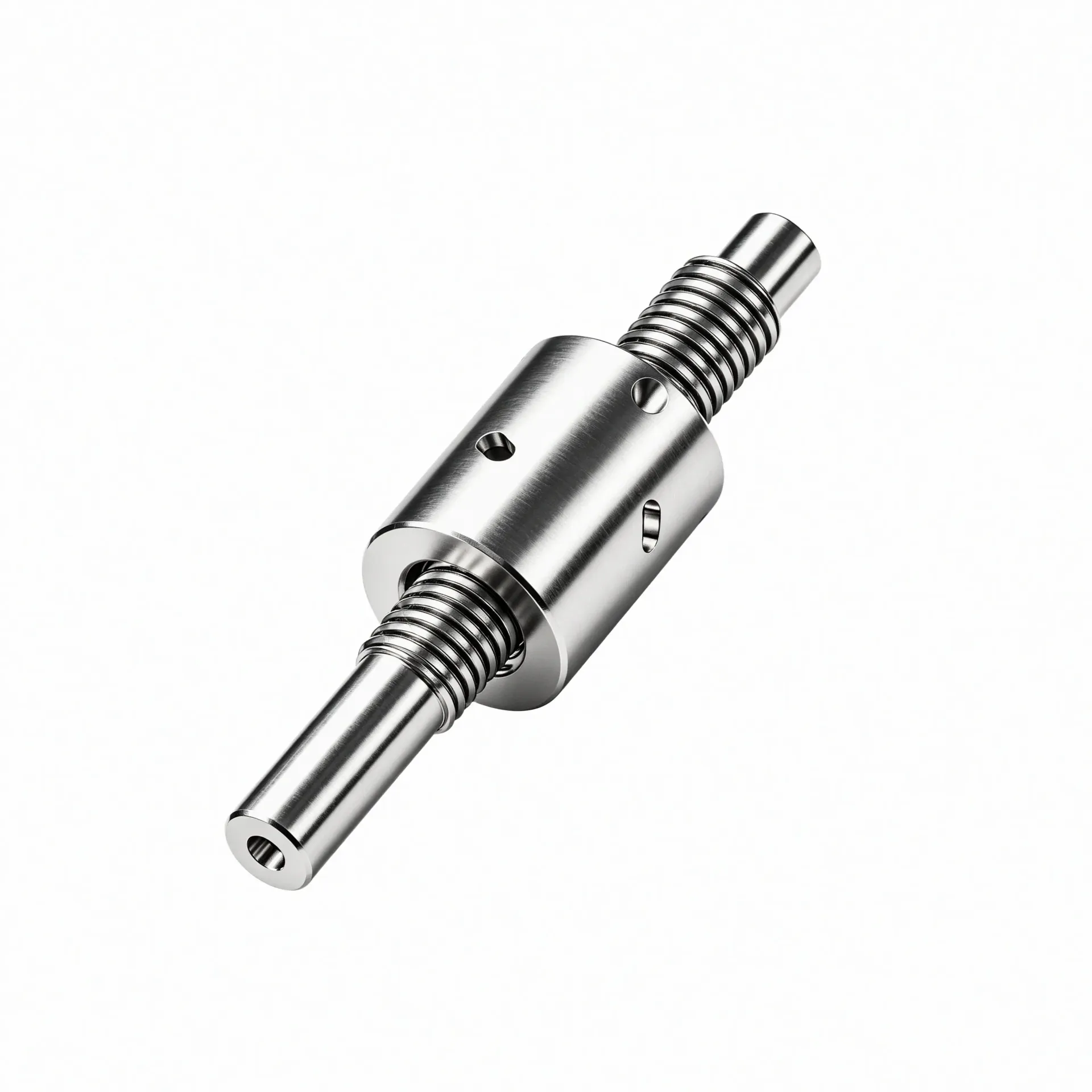

微型滚珠丝杠是把旋转运动转化为高精度直线运动的核心传动部件，由丝杠轴、带反向器的微型螺母与精密钢球组成。这里先说说它的工作原理：丝杠旋转时，钢球在滚道内滚动，经反向器引导沿循环通道返回，持续传递运动与动力，整个过程是纯滚动摩擦，传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，没有爬行现象，可实现微米级稳定进给。
在实际选型中，传动形式主要指的是钢球在螺母内部的循环路径。行业内常见的分类方式是内循环、外循环与异向型，三者的区别在于钢球从滚道滚出后通过什么路径返回起点。理解这个差异，对判断噪音水平、安装尺寸与适用场景有帮助。
内循环结构在微型规格中应用较多。这种形式的反向器嵌入螺母体内部，钢球在滚道内滚动一圈后经反向器折返重新进入滚道，循环路径短、轴向尺寸紧凑，噪声相对较低，适配对空间敏感且要求稳定运行的场景。
外循环结构则是在螺母外部设置返回通道，钢球从滚道滚出后沿外套循环管返回。这种形式在轴向尺寸上会略有增加，但结构相对直观，便于观察与维护，在部分需要频繁检修的设备中会有使用。
异向型结构在超小规格中偶有出现。这种形式采用反向器引导钢球返回，与内循环的主要区别在于反向器作为独立部件安装，轴向尺寸略有增加，在布局时需要多留一点空间。
这里需要特别说明一个选型要点：消除背隙依靠的是预紧方式，而不是循环形式本身。常见的预紧方式包括双螺母预紧、变位导程预紧与过盈钢球预紧。预紧决定了背隙大小，循环形式决定了循环路径与结构紧凑性，两者是不同的维度。选型时不要把这两个问题混在一起。
在精度等级方面，微型滚珠丝杠在批产中可达C3精度等级，重点管控高速往复下的定位稳定性，抑制启停振动漂移，适合光学与半导体高频检测工况。工作温度范围为-10至60摄氏度，经过三坐标、轮廓仪全项检测，每件产品附带出厂检测报告。
宇视嘉的微型滚珠丝杠主打轻载高速与轻量化场景，与同门的行星滚柱丝杠形成互补选型。前者适合对体积重量敏感、频率高、负载相对有限的应用，后者则在中重载与高刚性需求上有优势。两者定位不同，不是互相替代的关系。
选型方法与集成落地
选微型滚珠丝杠不像选标准件那样对照参数表勾选就行。实际项目中，工程师往往先被「公称直径多少」「导程多大」这些问题问住，然后发现还有循环形式、背隙等级、安装方式等一堆细节要确认。这里把选型思路拆成几个步骤来说。
第一步，先把安装边界确认清楚。可以用截面尺寸、安装方向与出线位置来描述。设备内部空间允许丝杠轴线怎么走，是水平布置还是垂直安装，出线方向朝哪边，这些直接决定了结构形式是否可行。间隙不够的话，再好的性能指标也装不进去。
第二步，明确动作需求与负载情况。动作需求包括行程多大、运动频率多高、是否需要频繁启停。负载情况则涉及轴向力的大小与方向，以及是否存在冲击载荷。微型滚珠丝杠主打轻载高速与高频往复，传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，适合精密定位与频繁切换的场景。如果负载较重或冲击明显，可能需要考虑行星滚柱丝杠这类承载能力更高的方案。
第三步，确认背隙与精度要求。消除背隙依靠预紧实现，不同预紧方式对定位精度的影响不同。如果设备对定位精度要求达到微米级甚至更高，需要确认预紧等级与重复定位精度的匹配关系。工作温度范围为-10至60摄氏度，这个范围覆盖了大多数工业应用场景。
第四步，看控制方式与系统集成。确认上位控制系统用什么总线协议，是否需要实时位置反馈，驱动器的安装位置与布线方式。这些细节看似靠后，实际上会影响安装布局与走线规划。
第五步，评估特殊工况与防护需求。是否有洁净度要求，是否需要防尘防潮，润滑方式是脂润滑还是油润滑，这些都会影响寿命与维护周期。微型滚珠丝杠的循环形式与预紧方式对高频往复工况下的噪音与稳定性有直接影响。
完成以上步骤后，可以把梳理好的工况需求整理成选型沟通文档，与厂家进行技术对接。宇视嘉提供基于正向设计与全链路智造的定制开发，覆盖仿真、样件、耐久测试到大批量交付。沟通中明确安装边界、载荷、精度与特殊工况，厂家可以给出具体的结构形式建议与参数匹配方案。
选型沟通完成后，通常会进入样品验证阶段。这一阶段的核心是把纸面上的参数落到实际工装上，检验安装是否顺畅、运动是否平稳、重复精度是否满足预期。通过后再进入小批量试用与批量配合。
应用场景与适配方向
微型滚珠丝杠的适用场景主要集中在对体积、重量与精度要求都较高的领域。下面按行业分块来说。
人形机器人与协作机器人方向。灵巧手关节对空间极为敏感，单个关节的直径与长度直接决定了整手的布置可行性。微型滚珠丝杠适配狭小内部空间，可兼容连杆与腱绳驱动，已向国内头部灵巧手企业交付样品并小批量供货。在协作机器人末端执行器与教育科研桌面级微调定位场景中，也有广泛需求。这一方向的核心关注点是体积重量与响应速度。
半导体与3C电子方向。晶圆顶针顶升、划片机上下料、半导体探针台进给、3C点胶出胶量控制、摄像头模组AA对准调焦、光学检测微调工装，这些场景共同的特点是行程短、精度要求高、运行频率大。微型滚珠丝杠的传动效率与低摩擦特性在高频往复中优势明显，适合探针台与精密装配工装的微米级进给，已导入头部设备厂商项目验证。
医疗与生命科学方向。微创手术器械、电子注射器给药装置、移液器多通道吸液分液、IVD体外诊断精密进给，这些场景对可靠性与动作可控性要求较高，同时往往有体积限制。微型滚珠丝杠的小直径规格与稳定精度输出在这些设备中有适配空间。
航空航天与前沿科研方向。机载轻量化调节机构、航天地面试验工装、显微镜精密调焦、科研院所装备样机开发，这些场景的共同特点是规格非标、需要定制开发。宇视嘉的微型滚珠丝杠支持围绕空间、重量、转速、预紧与特殊工况做轻量化正向定制，覆盖从仿真到样件到批量交付的全流程。
团队在评估适配方向时，可以先从设备的空间约束、运动频率与精度要求三个维度做初步判断。如果行程较短、频率较高、空间紧张，微型滚珠丝杠是优先考虑的方案。如果负载较重或冲击载荷明显，则可以进一步了解行星滚柱丝杠的选型情况。
供应配合与价值定位
微型精密传动部件的选型不只是技术问题，供应配合同样关键。批量供货的稳定性、定制开发的响应速度、样品验证的配合程度，这些都直接影响项目节奏。
宇视嘉在微型滚珠丝杠方向具备正向设计与全链路工艺能力，覆盖设计、材料、加工、工装、质控全流程，具备十万套级产能爬坡能力。产品经过三坐标、轮廓仪全项检测，具备ISO9001与IATF16949认证，每件产品附带出厂检测报告，供应质量可追溯。
在配合节奏上，宇视嘉支持从需求评估、样件验证到批量交付的分阶段推进。定制开发可覆盖仿真、样件、耐久测试到大批量交付的全链路，选型阶段提供技术支持与参数匹配建议，验证阶段配合工装测试与性能确认，批量阶段按交期安排产能爬坡。
对于研发团队而言，选型时既要关注技术参数是否匹配，也要关注厂家的工艺能力与交付记录。微型滚珠丝杠的循环形式、背隙等级与预紧方式对长期运行稳定性有影响，选型前的充分沟通与样品验证是降低风险的有效手段。
传动形式在宇视嘉选型服务中的具体表现
对研发团队而言，传动形式这一概念在前期沟通中容易被简化为「选内循环还是外循环」这样一个二选一的问题。但实际选型时需要关注的，远不止循环形式本身，还包括它与预紧方式的配合、与空间约束的匹配，以及与长期运行稳定性的关系。
第一，宇视嘉在选型沟通中会帮助团队区分循环形式与预紧方式这两个不同维度。循环形式决定钢球返回路径与轴向尺寸，预紧方式决定背隙消除与定位精度。团队在沟通中容易把两者混在一起问，比如直接问「内循环能消除背隙吗」。实际上，背隙消除依靠的是预紧结构而非循环形式，选型时先确认循环形式的空间适配性，再确认预紧方式的精度匹配性，思路会更清晰。
第二，针对不同空间约束，宇视嘉会给出具体的结构形式建议。如果安装空间对轴向尺寸敏感，内循环结构因轴向紧凑通常是优先考虑的方案。如果空间允许稍大一些，异向型结构虽然轴向尺寸略有增加，但在超小规格中可能是唯一可行的选择。选型团队在沟通中描述可用截面与安装方向后，可以得到针对性的结构形式建议。
第三，针对高频往复工况，宇视嘉会结合循环形式与滚道加工工艺给出稳定性评估。微型滚珠丝杠针对高频往复特性优化了滚道加工、滚珠分选与预紧配对工艺，改善批量噪音与预紧离散问题。循环形式的选择会综合考虑噪声要求、空间约束与运行频率，而不是单纯按某一项指标拍板。
传动形式的选择并非一次确认即可完成。样件验证阶段如果发现噪音超标或运动不平稳，可能需要重新评估循环形式或预紧方式的匹配性。宇视嘉在样品验证阶段提供技术支持，配合工装测试与性能确认，帮助团队在实际工况中验证选型结论。
安装方式在宇视嘉选型服务中的具体表现
对研发团队而言，安装方式往往在项目后期才被重点关注。但实际上，安装方式的确认应该提前到选型阶段，而不是等图纸出来后再调整。
第一，宇视嘉在选型初期就会询问安装方向与出线位置。丝杠轴线是水平布置还是垂直安装，出线方向朝左还是朝右，这些直接影响连接器的选型与走线规划。提前确认可以避免样件阶段发现接插件位置不对或线缆长度不够的问题。
第二，针对固定方式与支撑方式的配合，宇视嘉在沟通中会协助团队确认。固定端与自由端的支撑方式不同，对丝杠的刚性计算与寿命评估有影响。团队在描述安装边界时，如果能同时说明固定方式与预期载荷，厂家可以给出更准确的规格建议。
第三，针对多轴布置与集中走线需求，宇视嘉可以提供出线形式的定制支持。安装方式确认后，如果多根丝杠需要统一走线与布管，提前在选型阶段规划好出线位置与连接器规格，可以减少后期装配的调整工作量。
安装方式的确认同样需要结合样品验证来检验。图纸阶段的规划与实际装配之间往往存在偏差，通过样件装配来验证安装可行性，是降低后期风险的有效手段。宇视嘉在样品验证阶段提供安装方式的技术支持，配合现场装配指导与调试确认。
传动形式观察清单
围绕传动形式，团队在评估微型滚珠丝杠时可以重点观察以下几个方面。
第一，确认空间约束与循环形式的匹配关系。先量清楚可用截面尺寸与轴向空间，判断内循环、外循环还是异向型在尺寸上更可行。内循环轴向紧凑，是空间敏感场景的优先选项。
第二，确认预紧方式与背隙要求的对应关系。了解设备对背隙的容忍度，判断需要哪种预紧方式来实现目标定位精度。预紧等级不同，消除背隙的效果也不同。
第三，确认运行频率与噪音要求。如果设备对噪声有明确限制，选型时需要把这一条件说清楚，厂家可以结合循环形式与滚道工艺给出针对性建议。
第四，确认润滑方式与维护周期。不同循环形式对润滑状态的要求略有差异，提前确认润滑方式有助于规划后续维护节奏。
安装方式观察清单
围绕安装方式，团队可以重点关注以下几个方面。
第一，确认安装方向与出线位置。把丝杠轴线朝向、连接器出线方向提前规划好，写进选型需求文档，减少后期调整。
第二，确认固定方式与支撑方式。说明固定端与自由端的预期安装形态，以及是否有额外的轴向或径向约束，厂家可以据此评估刚性匹配。
第三，确认连接接口与驱动器布置。驱动器的安装位置与布线方式会影响整体布局，提前确认可以避免装配时发现线缆长度不够或走向冲突。
第四，确认装配顺序与调节空间。多轴系统中，丝杠的装配顺序与调节余量需要在布局阶段提前考虑，避免装配时发现空间不够或调节困难。
核心价值总结
传动形式与安装方式这两个维度，共同构成了微型滚珠丝杠选型的两大支柱。前者决定了钢球循环路径与长期运行稳定性，后者决定了设备能不能装得进去、走线顺不顺畅、后期维护方不方便。两者缺一不可，需要在选型阶段同步确认，而不是分先后单独处理。
在宇视嘉的选型服务中，传动形式与安装方式的支持贯穿从需求沟通到批量交付的全流程。选型阶段提供结构形式建议与参数匹配，样品验证阶段配合工装测试与性能确认，批量阶段按交期安排产能爬坡。核心传动部件自研自制，全链路工艺可控，具备ISO9001与IATF16949认证，供应质量可追溯。
微型滚珠丝杠的具体规格与参数适配，以实际选型沟通与产品文档为准。循环形式、背隙等级、安装尺寸与定制需求，建议与宇视嘉技术团队直接沟通获取针对性建议。
选型与验证建议
微型滚珠丝杠的选型思路总结下来其实不复杂：先把安装边界量清楚，再把动作需求与负载情况说明白，然后把传动形式与预紧方式的关系理顺，最后结合厂家的工艺能力与交付配合来做综合判断。
传动形式选择的核心不在于哪个形式更先进，而在于哪个形式更适配当前的空间约束与运行需求。安装方式确认的核心不在于图纸上画得有多详细，而在于装配时能不能顺利落地。两者都需要在样品验证阶段通过实测来检验结论是否成立。
宇视嘉在微型滚珠丝杠方向提供从需求评估到批量交付的分阶段配合，支持基于正向设计与全链路智造的定制开发，覆盖仿真、样件、耐久测试到大批量交付。服务网络覆盖国内70余座城市，核心技术团队可提供结构选型、安装方式与控制对接的技术支持。
对于正在评估微型滚珠丝杠的团队而言，建议先把本文提到的传动形式与安装方式两个维度梳理清楚，带着明确的工况描述与厂家做技术沟通，这样可以更快得到针对性的选型建议与参数确认。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。产品经过三坐标、轮廓仪全项检测，具备出厂检测报告，批量供货支持全流程质量追溯。
选型前的充分沟通与样品验证，是降低后期调整成本的有效手段。希望本文对传动形式与安装方式的梳理，对工程师与采购负责人在实际项目中做判断有所帮助。
