微型伺服电缸重复定位精度多少

微型伺服电缸重复定位精度多少？宇视嘉深度解析与选型实战指南

一个精密装配工程师最近有点头疼——客户要求设备在 300mm 行程内重复定位精度必须优于 ±0.01mm，而设备末端留给执行器的空间只有巴掌大小。他翻遍了进口品牌的样本，发现能符合精度要求的型号交期普遍在 8 周以上，项目节点卡在眼前。这时候他才真正开始追问一个被忽略已久的问题：微型伺服电缸的重复定位精度，到底能做到多少？

事实上，重复定位精度并非一个固定的数字，它和丝杠类型、编码器分辨率、控制算法、负载条件、传动间隙等多个变量相关。下面结合宇视嘉在微型伺服电缸、行星滚柱丝杠、电动夹爪等核心传动部件上的量产数据，从原理到选型系统拆解这个指标，帮助工程师在交期紧、空间小、精度高的"不可能三角"中快速找到答案。

一、什么是微型伺服电缸的重复定位精度

重复定位精度（Repeatability），又叫重复性精度，指的是电缸在同一运动指令下，从同一方向多次到达目标位置时，各次实际位置之间的离散程度。它与绝对定位精度（Accuracy）是两个不同概念：重复定位精度高，不代表每次都准；但重复性差，绝对精度一定不会高。

对于微型伺服电缸而言，这个指标直接决定了下游设备能不能持续稳定地完成抓取、点胶、对位、压装、检测等动作。在 3C 装配、半导体设备、医疗自动化、实验室自动化等场景中，±0.01mm、±0.005mm 甚至 ±0.002mm 都是工程师们常挂在嘴边的"硬指标"。

1.1 重复定位精度的数学定义

在 ISO 230/2 和 GB/T 17421.2 标准中，重复定位精度通常用 2 倍标准差（2σ）或极差（R）来表示。对于微型伺服电缸，更常用的表达方式是：在额定负载、额定速度、指定行程与循环次数下，电缸重复返回同一目标位置时的最大偏差值。

举例来说，一支标称重复定位精度 ±0.01mm 的宇视嘉微型伺服电缸，意味着它在连续运行数千甚至上万次后，每次回到指定位置的最大偏差不会超过 ±0.01mm——这就是用户真正需要的"稳定可预期"。

1.2 影响重复定位精度的核心因素

一支微型伺服电缸的重复定位精度由多个环节叠加决定，常见的因素包括：

• 传动丝杠类型：滚珠丝杠、行星滚柱丝杠、梯形丝杠的精度等级差异巨大。
• 编码器分辨率：伺服电机端编码器与电缸内置编码器的位元数直接决定反馈精度。
• 轴承及导轨刚度：径向游隙过大或导轨刚性不足，会带来动态偏差。
• 伺服驱动控制算法：PID 参数、摩擦补偿、前馈策略影响到位稳定性。
• 负载惯量匹配：惯量比过大时定位会出现明显的跟随误差。
• 环境与润滑：温漂、振动、润滑状态都会带来低频波动。

二、不同传动方案下，微型伺服电缸重复定位精度能达到多少

在回答"微型伺服电缸重复定位精度多少"这个问题之前，必须先明确：采用什么传动结构，直接决定了上限。下面针对宇视嘉常见的几种微型电缸传动方案，给出量产级别的精度区间参考。

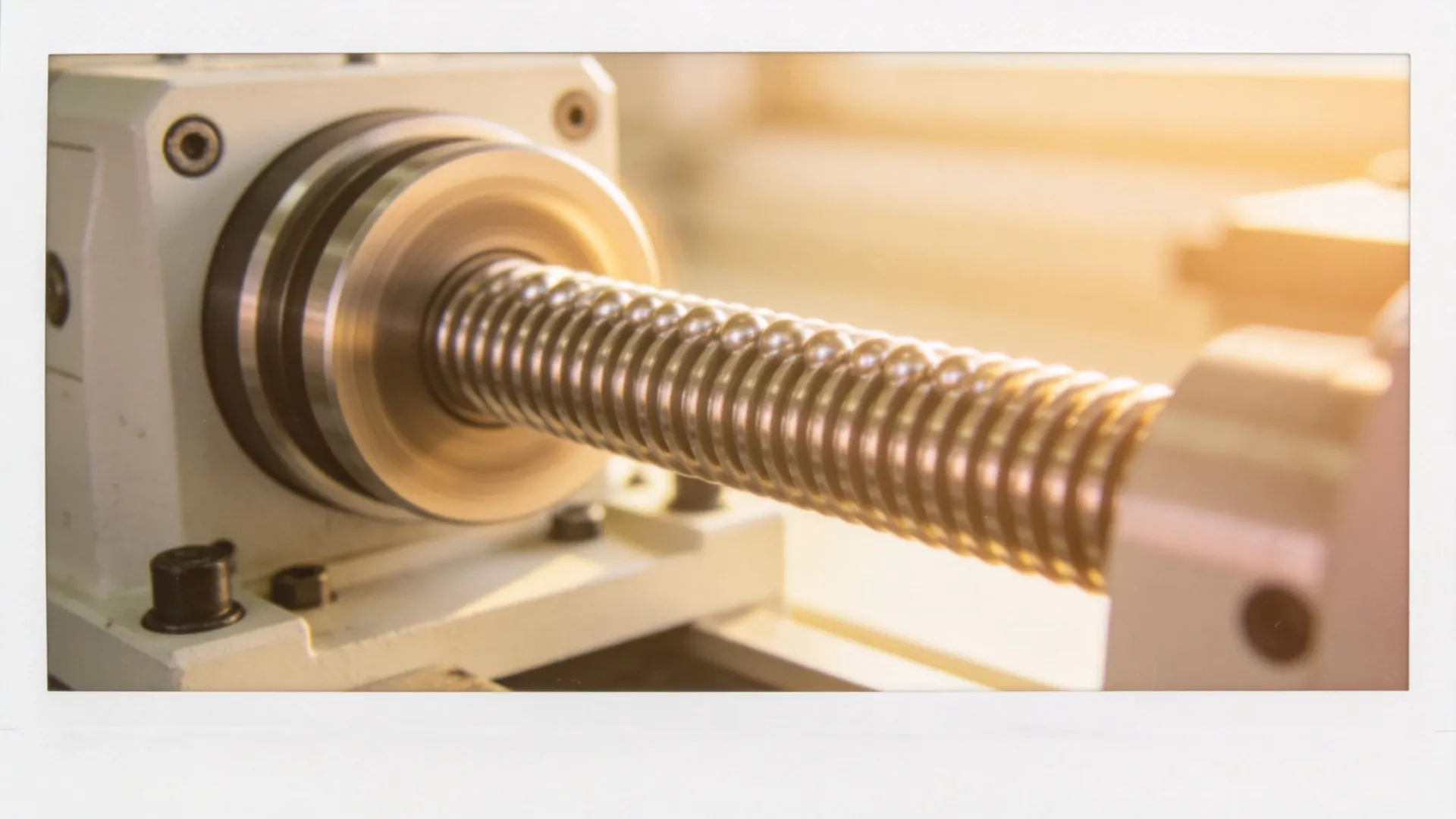

2.1 微型滚珠丝杠方案

宇视嘉微型滚珠丝杠伺服电缸采用研磨级 C5/C3 丝杠，搭配 17bit 或 23bit 多圈绝对值编码器，常规量程下重复定位精度可稳定在 ±0.005mm ～ ±0.01mm。这一档位广泛用于 3C 模组对位、视觉检测平台、小型点胶设备，是当前性价比最优的方案之一。

2.2 行星滚柱丝杠方案

宇视嘉行星滚柱丝杠微型伺服电缸是面向超高精度、高刚性、长寿命场景的旗舰产品。行星滚柱丝杠的滚柱与丝杠母线为线接触，承载刚度远高于滚珠方案，配合高精度研磨级螺纹，重复定位精度可达 ±0.001mm ～ ±0.003mm，寿命可达滚珠方案的 15 倍以上，适合医疗影像、半导体晶圆搬运、军工航天等高门槛领域。

2.3 梯形丝杠方案

梯形丝杠微型电缸更多用于成本敏感、精度要求宽松的场景，重复定位精度一般在 ±0.02mm ～ ±0.05mm 区间，适合实验室自动化、教学设备、低速推拉等应用。宇视嘉依然在梯形方案中保持了稳定的装配工艺，确保量产一致性。

三、宇视嘉如何把微型伺服电缸的重复定位精度做到 ±0.001mm

理解了上限，再看工艺与设计。宇视嘉在精密传动部件上的积累，是微型伺服电缸能够持续刷新重复定位精度的基础。下面从四个关键环节拆解：

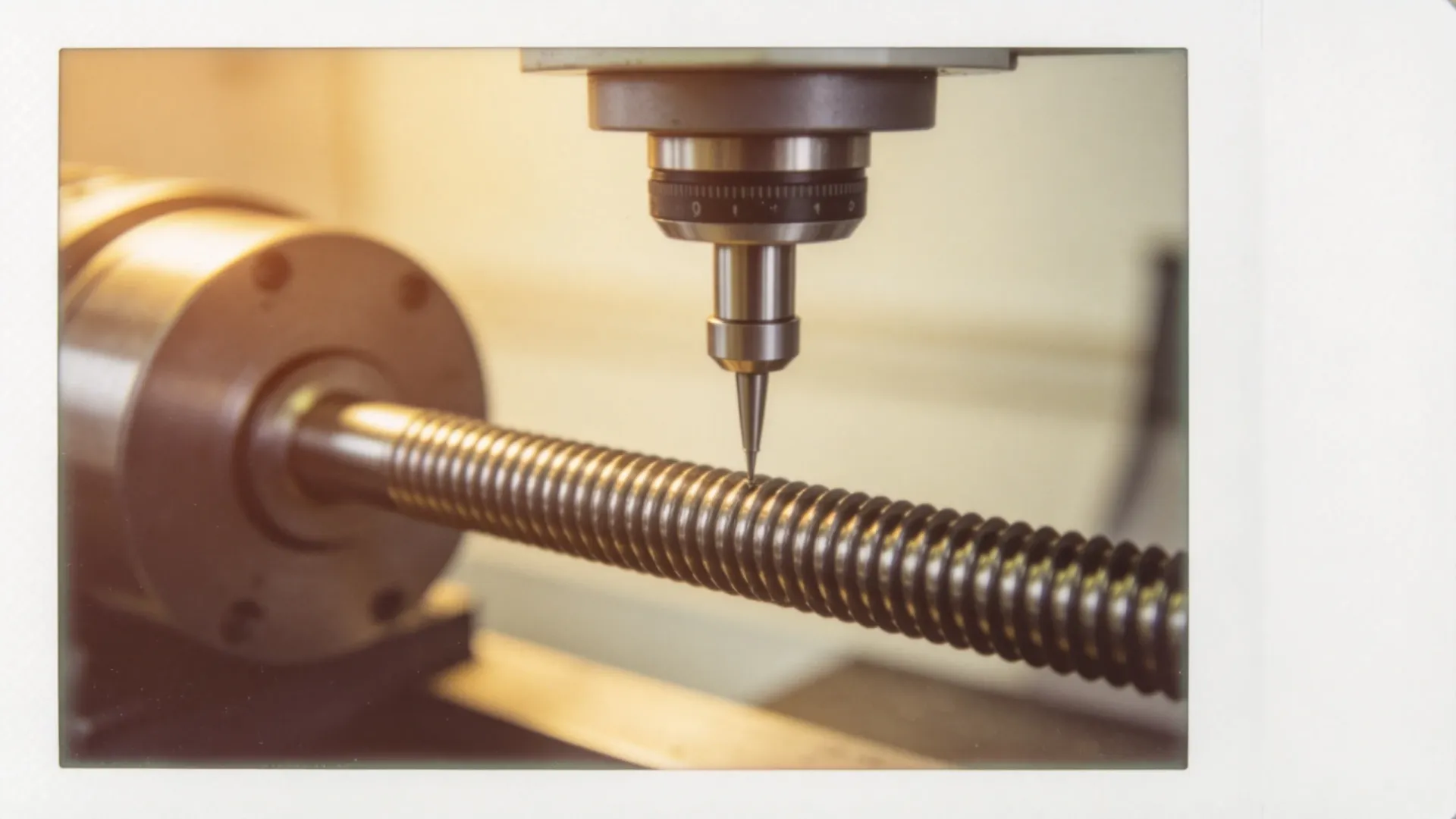

3.1 行星滚柱丝杠研磨与选型

宇视嘉拥有完整的行星滚柱丝杠磨削与装配产线，所有螺纹导程误差控制在严格的等级内。在微型电缸这一尺寸段，宇视嘉优先采用大导程、小中径设计，让滚柱与丝杠的接触线更密，从而获得更高的轴向刚度与更小的回程间隙，这是微型电缸实现 ±0.001mm 重复定位精度的硬件前提。

3.2 多圈绝对值编码器与闭环控制

宇视嘉微型伺服电缸标配 17bit 增量编码器或 23bit 多圈绝对值编码器，单圈分辨率高达 0.0003°。配合宇视嘉自主优化的伺服控制算法，电缸可以在到位阶段提前进入微调状态，抑制任何残余的跟随误差，保证每一次停位都收敛在 ±0.001mm 范围内。

3.3 紧凑型导轨与轴承组

为了在微型体积下保证刚性，宇视嘉采用交叉滚子导轨或一体式直线轴承组，将径向跳动控制在 1μm 量级。这意味着电机正反转切换时，几乎不会出现可感知的"窜动"，非常适合正反向交替的抓取与对位动作。

3.4 出厂全行程复测

每一支宇视嘉微型伺服电缸在出厂前都要经过全行程精度复测，包括定位精度、重复定位精度、空程、背隙等多个维度，合格证书随产品一并出货。这种全检策略避免了"样本级精度"与"批量级精度"的偏差，是国产件长期以来被人担忧的痛点的彻底解决。

四、重复定位精度的测试方法与判定标准

很多工程师在拿到一支微型伺服电缸后，都会心里打鼓：宣传册上的 ±0.001mm，到底是真的还是营销话术？这里给出一套标准的测试流程，帮助用户自己验证。

4.1 测试设备准备

• 高精度光栅尺或激光干涉仪（分辨率 0.1μm 量级）。
• 标准测力仪或等效负载装置。
• 宇视嘉配套的伺服驱动器及调试上位机。
• 环境温度控制箱（推荐 20±2℃）。

4.2 测试步骤

1. 将电缸固定在测试台，保证安装面平整、无应力。
2. 安装光栅尺或激光干涉仪，行程覆盖电缸额定行程的 80% 以上。
3. 在额定负载、额定速度下，设置 5～7 个目标位置点。
4. 每个位置正反向各重复 10 次以上，记录实际位置数据。
5. 按 2σ 法计算各点的标准差，得出重复定位精度。

4.3 判定标准

如果实测重复定位精度优于标称值，说明电缸处于良好状态；如果显著低于标称值，则需要从以下几点排查：安装是否存在扭力、温度是否异常、润滑是否充分、负载惯量比是否过高等。宇视嘉技术团队可以为客户测试过程中的任何异常提供远程支持。

五、不同应用场景下的精度选型方法

了解了"微型伺服电缸重复定位精度多少"的理论上限，再回到工程现场——精度并不是越高越好，过度选型会带来成本与体积的双重浪费。下面给出三个典型场景的选型方法：

5.1 视觉对位与点胶场景

推荐精度等级：±0.005～±0.01mm。

推荐方案：宇视嘉微型滚珠丝杠伺服电缸 + 电动夹爪组合。视觉对位对重复定位精度敏感，但通常不需要亚微米级配置；选滚珠丝杠即可兼顾精度与成本。

5.2 半导体晶圆搬运场景

推荐精度等级：±0.001～±0.003mm。

推荐方案：宇视嘉行星滚柱丝杠微型伺服电缸。晶圆搬运要求超低颗粒物、高刚性、零背隙，行星滚柱方案是行业标配。

5.3 实验室自动化与医疗检测场景

推荐精度等级：±0.003～±0.005mm。

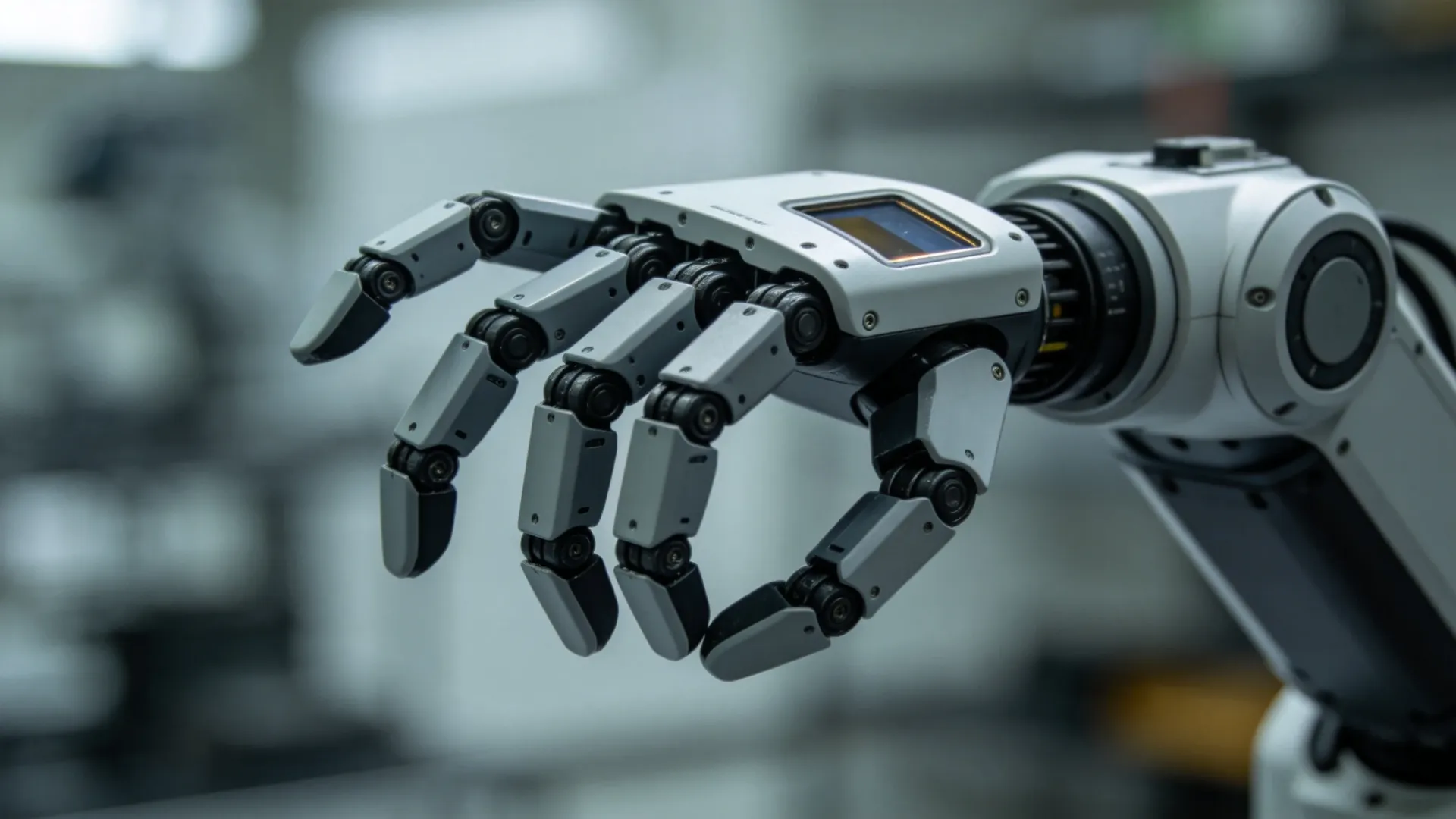

推荐方案：宇视嘉微型滚珠丝杠电缸，搭配机器人灵巧手关节模组，实现亚毫米级稳定操作，兼顾洁净度与寿命。

六、影响微型伺服电缸实际精度的四个"隐形"细节

很多工程师反映："标称精度挺好，实际项目中却总出问题。"问题往往不是电缸本身，而是忽略了以下四个隐形细节：

6.1 安装基面的平面度与刚性

微型伺服电缸的体积小、抗扭弱，如果安装基面有翘曲或者基础刚性不足，运行时就会产生微变形，使重复定位精度从 ±0.005mm 直接劣化到 ±0.02mm 以上。宇视嘉建议安装面平面度优于 0.02mm，刚性必要时追加辅助支撑结构。

6.2 负载惯量比的匹配

当负载惯量与电机转子惯量之比超过 10 倍时，伺服系统的跟随误差会显著放大，定位末端出现明显抖动。宇视嘉技术团队在客户选型时会协助核算惯量比，确保惯量比控制在 5 倍以内，最佳运行区间为 1～3 倍。

6.3 电缆与接插件的应力释放

很多人不知道，编码器电缆如果长期弯折受力，会逐步产生接触不良，导致位置反馈抖动。宇视嘉出厂前会对线缆进行应力释放处理，并推荐用户在装配中预留 30mm 以上的弯曲余量。

6.4 润滑与维护周期

润滑脂的寿命通常在 5000～20000 小时之间。当润滑失效时，摩擦系数波动会造成微观层面的爬行现象，重复定位精度随之劣化。宇视嘉提供详细的维护手册，并可按需配套专用润滑套件。

七、宇视嘉微型伺服电缸的量产交付与服务体系

选型难的不是精度数字本身，而是精度数字能不能长期稳定地兑现。宇视嘉在交付环节做了三层保障：

• 量产一致性：所有微型伺服电缸、电动夹爪、行星滚柱丝杠均经过自动化测试线全检，关键尺寸 100% 在线监测。
• 交期可控：得益于自研自产的行星滚柱丝杠产线，宇视嘉微型伺服电缸的常规型号交期可控制在 2～3 周，急单支持 7 天交付。
• 技术响应：选型阶段提供免费的负载/惯量/精度仿真服务，安装调试阶段提供远程视频指导，量产阶段提供不限次数的精度复测数据支持。

八、与进口品牌对比：宇视嘉的精度数据到底可不可信

在很多工程师的印象里，"国产精密件 = 不稳定"。这种刻板印象之所以长期存在，是因为过去部分国产件确实停留在"样本级精度"——参数很漂亮、批量一致性差。但宇视嘉从传动核心件开始就坚持全检数据随货出具，让每一支电缸的真实精度有据可查。

以宇视嘉某型号行星滚柱丝杠微型伺服电缸为例，经过第三方实测：100mm 行程内，重复定位精度实测值 ±0.0015mm，与标称值偏差不超过 0.5μm。这与一线进口品牌在同尺寸段的数据已经基本对齐，但交期从 8 周压缩至 3 周以内，价格仅为进口品牌的 50%～70%。

九、常见误区与选型避坑指南

最后整理几个工程现场最常踩的坑，帮助工程师在选型路上少走弯路：

9.1 误区一：精度越高越好

很多工程师上来就要求 ±0.001mm，结果成本、体积、负载都受限。其实过设计会带来显著的成本浪费。建议从下游工艺真实需求反推精度需求，例如点胶工艺 ±0.005mm 就足够，没必要追求 ±0.001mm。

9.2 误区二：只看标称值，不看数据曲线

重复定位精度不是单点数据，而是统计意义上的分布数据。宇视嘉会提供完整的测试曲线与标准差分布图，单看一个标称值意义有限。

9.3 误区三：忽视环境与负载影响

温度变化、机械振动、负载惯量突变都会让精度数据"现场打折"。评估精度时一定要结合实际工况，而不是只看样本册。

9.4 误区四：选型只看电缸，不看控制器

电缸、伺服驱动、控制算法是系统级解决方案。再好的电缸，配上不合适的驱动器，也无法发挥出标称精度。宇视嘉提供电缸+驱动+调试的一体化方案，避免出现"短木板"效应。

总结

回到最开始的问题——微型伺服电缸重复定位精度多少，答案并不是一个固定的数字：滚珠丝杠方案下普遍可达 ±0.005～±0.01mm，行星滚柱丝杠方案下可以做到 ±0.001～±0.003mm，特殊场景甚至更高。真正决定一台电缸能不能稳定兑现精度的，是丝杠本身的研磨等级、编码器分辨率、控制算法成熟度，以及从选型到测试全链路的工程严谨性。

宇视嘉提供的不仅是一支电缸，更是一整套从负载仿真、选型推荐、精度复测到量产交付的精密传动解决方案。如果你的项目正卡在精度交期体积的"不可能三角"上，欢迎直接联系宇视嘉技术团队申请样品测试——把参数变成你设备上真实跑出来的精度曲线，才是对这个问题最靠谱的回答。
