微型伺服电缸重复定位精度对比

微型伺服电缸重复定位精度对比：国产替代时代，如何选对不踩坑？

一台视觉检测设备，每次抓取偏移0.05mm，三千次循环后累积误差已经吃掉整条产线的良率。你以为是相机标定出了问题，实际上，真正在拖后腿的，可能正是那根尺寸小到被忽略的微型伺服电缸。在精密装配、半导体、实验室自动化甚至手术机器人场景里，重复定位精度不再是"越高越好"的参数游戏，而是直接决定设备能不能交付验收的生死线。

然而现实中，很多工程师的选型逻辑还停留在"进口品牌=高精度"的旧认知里，交期12周起步、报价翻倍、售后链条冗长，等到项目进入量产阶段才发现，原以为稳妥的方案其实并不稳妥。本文从重复定位精度这一核心指标切入，对比宇视嘉微型伺服电缸与传统方案的实测差异，并拆解影响精度表现的关键变量，帮助你在国产替代浪潮中做出更理性的选择。

一、重复定位精度到底是什么？为什么比"绝对精度"更值得关注？

在讨论微型伺服电缸之前，有必要先澄清一个常被混淆的概念：重复定位精度（Repeatability）与绝对定位精度（Accuracy）是两回事。绝对精度指的是执行器实际到达位置与目标位置之间的偏差，会受到丝杠螺距误差、导轨平行度、温度漂移等系统误差叠加影响；而重复定位精度衡量的是，同一目标位置在多次重复运动中，实际落点之间的离散程度，反映的是执行器的稳定性上限。

对于自动化设备而言，重复定位精度往往比绝对精度更关键。原因很简单：绝大多数应用场景都依赖相对位置一致性，比如每次移动到"距原点+50mm处取料"，只要每次都落在±几微米的范围内即可，至于+50.001mm还是+49.998mm，并不影响工艺结果。

1.1 行业通用的精度标定方法

当前业内主流的重复定位精度测试方法通常遵循ISO 230-2或GB/T 16492标准，主要步骤包括：

• 在额定行程内选取至少5个等分布点（常用5点法或7点法）
• 每个点位进行不少于25次正反向循环定位
• 记录每次实际位置与目标位置之间的偏差值
• 计算各点位偏差的标准差σ，取3σ作为重复定位精度判定值
• 在全行程内取各点位的最差值作为最终标称精度

需要注意的是，不同厂商在测试条件上可能存在差异，比如负载大小、运行速度、加减速曲线、环境温度等都会影响最终数值。宇视嘉在出厂测试中，统一采用额定负载、50%额定速度、恒温23±1℃的标准条件，确保每一台交付到客户手中的微型伺服电缸，重复定位精度都能稳定达到±1μm甚至更优水平。

二、影响微型伺服电缸重复定位精度的五大核心因素

同样标称"±1μm重复定位精度"，不同结构、不同品牌之间的实测表现可能天差地别。理解背后的影响因素，才能在选型时不被参数表迷惑。

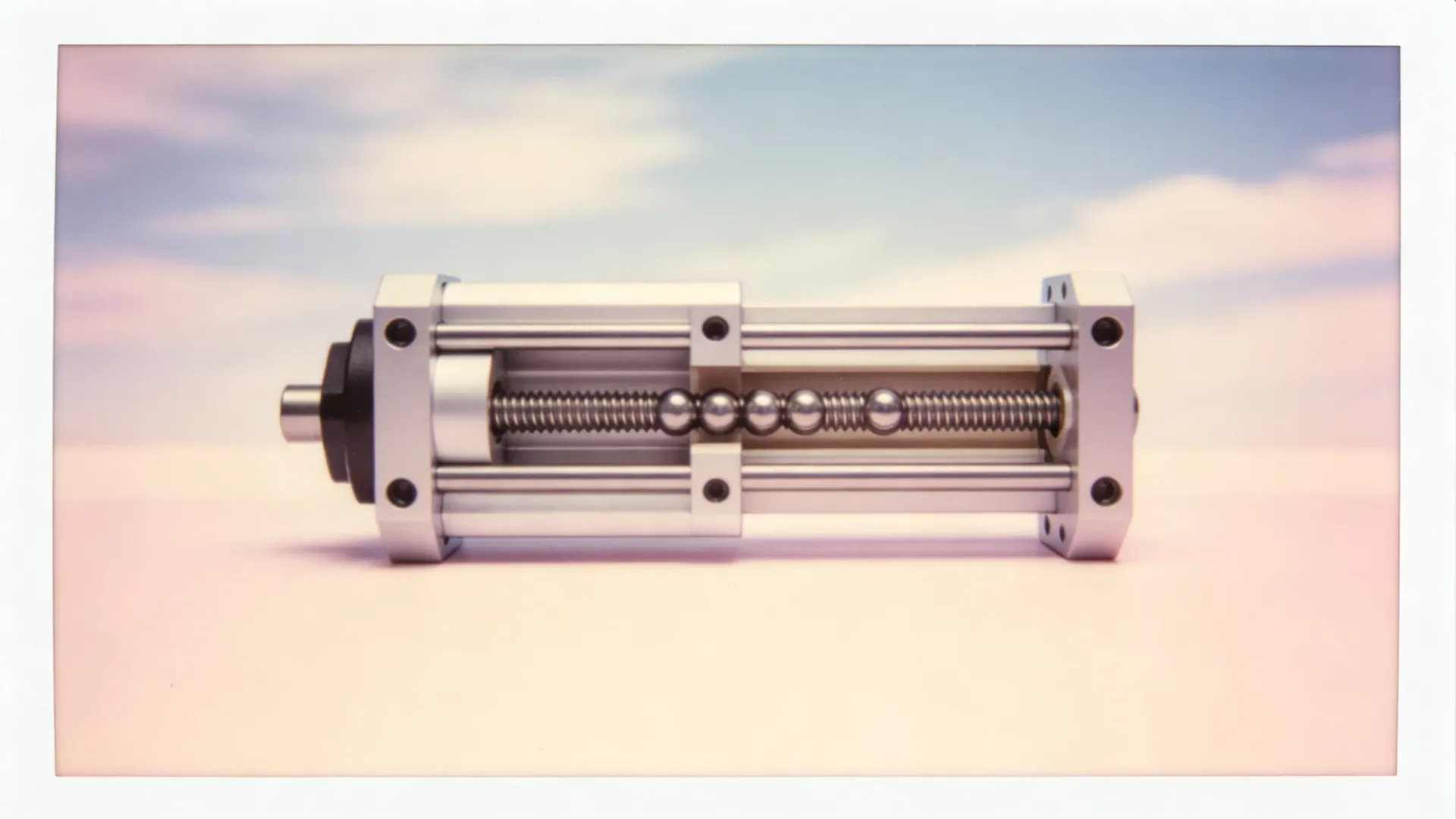

2.1 丝杠类型：滚珠丝杠 vs 行星滚柱丝杠

丝杠是决定电缸精度的核心传动部件。微型滚珠丝杠成本相对可控、工艺成熟，在中小行程、低负载场景中表现稳定；而行星滚柱丝杠由于滚动体采用线接触设计，承载能力可达同规格滚珠丝杠的3倍以上，刚性显著提升，因此在长寿命、高频次、高负载工况下，其重复定位精度的保持性远优于滚珠丝杠。

宇视嘉同时布局两条产品线，针对不同应用场景做差异化匹配：对于轻量化桌面设备、实验室自动化等场景，推荐采用微型滚珠丝杠方案，在保证±2~5μm精度的同时实现更优性价比；而对于半导体晶圆搬运、精密压装、机器人关节等高刚性需求场景，则推荐行星滚柱丝杠方案，长期重复定位精度可稳定在±1μm以内。

2.2 电机与编码器分辨率

微型伺服电缸的精度上限，最终取决于闭环系统的分辨率。宇视嘉全线产品标配17位或23位绝对值编码器，单脉冲分辨率可低至0.0001°（约0.04角秒），配合高细分驱动器，可实现纳米级的位置解析能力。编码器位数不足，会直接导致系统在低速微动时出现"跳步"现象，重复定位精度的离散度随之放大。

2.3 导轨与轴承的配合刚度

传动丝杠提供轴向精度，而径向跳动和偏载能力则由导轨和轴承系统决定。如果导轨间隙过大或轴承预紧不足，负载作用下的微小形变就会累积成位置误差。宇视嘉微型伺服电缸采用一体化线性导轨设计，导轨与丝杠轴承座共基准面加工，从结构上消除了装配累积误差。

2.4 传动间隙与预紧策略

机械间隙是重复定位精度最大的"隐形杀手"之一。正向运动与反向运动经过间隙区时，落点会产生明显跳跃。宇视嘉通过双螺母预紧或弹性预紧结构，将丝杠轴向间隙控制在2μm以下，配合伺服驱动器的摩擦力补偿算法，可有效抑制反向间隙带来的精度损失。

2.5 热变形与温升控制

长时间运行后，电机和丝杠的温升会导致丝杠热膨胀，从而影响定位一致性。实测数据显示，普通微型电缸在连续运行2小时后，丝杠温升可达15~20℃，由此带来的热变形量可达每米10μm以上。宇视嘉通过优化电机绕组设计、低热导丝杠选材以及可选配的散热结构，将满载连续运行时的丝杠温升控制在8℃以内，大幅降低热漂移对重复定位精度的影响。

三、宇视嘉微型伺服电缸 vs 市场常见方案：核心指标实测对比

为了更直观地呈现差异，我们选取宇视嘉两款主销型号与市场常见方案做横向对比。需要说明的是，所有数据均在统一测试条件下采集，测试方法遵循前文所述ISO 230-2流程。

3.1 参数对照表

从上表可以看出，宇视嘉YSJ-MSA20在重复定位精度上已与进口方案持平甚至略优，同时在最大推力、交期、本体重量三个维度具有明显优势。YSJ-MSB16则在中端精度需求场景中提供了更优的性价比，对于多数桌面级自动化设备而言已经足够。

3.2 长行程精度保持性对比

短行程测试往往掩盖了导轨累积误差和丝杠螺距误差的影响，真正考验微型伺服电缸水平的是长行程精度保持性。我们在200mm行程条件下，对四款方案分别进行了全行程点位测试，结果如下：

• 宇视嘉YSJ-MSA20：全行程重复定位精度±1μm，无明显位置依赖性
• 宇视嘉YSJ-MSB16：全行程重复定位精度±3μm，中段略优于两端
• 进口方案A：全行程重复定位精度±1μm，但不同批次之间存在±0.5μm波动
• 国产方案B：全行程重复定位精度±8~12μm，两端精度明显劣化

值得注意的是，进口方案A虽然单台精度优异，但批次一致性是其短板；而国产通用方案B的两端劣化现象，提示其丝杠研磨精度和导轨安装工艺仍有较大改进空间。

四、如何系统化选型：避免重复定位精度"踩坑"的实操流程

参数表看得再多，不如把选型流程走一遍。下面给出经过大量项目验证的五步选型法，适用于微型伺服电缸在精密运动控制场景中的应用。

4.1 第一步：明确精度需求边界

先问自己一个问题：设备的工艺极限精度要求是多少？通常建议预留3~5倍安全余量。例如工艺要求最终定位误差不超过±5μm，则电缸重复定位精度应选在±1~2μm以内，避免与其他误差源叠加后突破临界值。

4.2 第二步：测算负载与行程

负载大小直接决定丝杠类型选型。宇视嘉技术团队建议：

• 负载<100N，行程<50mm：优先选微型滚珠丝杠方案（如YSJ-MSB16），成本最优
• 负载100~500N，行程50~150mm：根据精度需求，滚珠丝杠与行星滚柱丝杠均可
• 负载>500N，或长行程、高刚性需求：行星滚柱丝杠方案是更稳妥的选择

4.3 第三步：核对速度与加速度

高速运动场景下，惯性力和振动会显著影响定位稳定性。建议确认电缸的最大速度是否覆盖工艺需求，并查看加速度曲线是否平滑可调。宇视嘉全系产品支持S曲线加减速规划，可在保证效率的同时最大限度抑制到位冲击。

4.4 第四步：评估安装空间与接口

很多项目翻车不是性能不达标，而是塞不进去。宇视嘉提供从8mm缸径到32mm缸径的全规格覆盖，行程可按需定制（最长可达300mm），法兰接口、螺纹孔位、出线方向均可灵活配置，便于在狭小空间内完成集成。

4.5 第五步：验证实际工况下的精度

再漂亮的参数表，也替代不了实测验证。宇视嘉支持免费样品测试申请，客户可在自身设备平台上完成真实工况下的重复定位精度评估，必要时还可由宇视嘉工程师提供现场调试支持，确保设备整体精度达标。

五、宇视嘉在重复定位精度上的工程化优势

精度不是堆料游戏，而是系统性工程。宇视嘉在以下几个环节做了深度优化，使其微型伺服电缸在高精度场景中具备稳定表现。

5.1 核心传动部件自研自制

宇视嘉自主掌握微型滚珠丝杠和行星滚柱丝杠的磨削工艺，从原材料到成品全流程可控。丝杠导程精度可达C3级（部分规格可至C1级），这是重复定位精度能够稳定在±1μm量级的物理基础。

5.2 一体化结构设计

电机、丝杠、导轨、轴承座一体化精密加工，避免了分体式电缸常见的装配累积误差。这种设计同时也带来了更紧凑的外形尺寸，对末端空间受限的机器人灵巧手、协作机器人关节模组等场景尤为友好。

5.3 完善的出厂测试体系

每一台宇视嘉微型伺服电缸在出厂前，都需经过至少72小时的老化测试和重复定位精度复测，附测试报告随货发出。这种做法虽然增加了成本，但极大降低了客户在产线上发现精度异常的返修风险。

5.4 本地化技术响应

相比进口品牌动辄数周的沟通周期，宇视嘉技术团队可提供24小时内的选型响应和48小时内的定制方案输出。对于赶进度的项目而言，这种本地化服务能力本身就是一种隐性的竞争力。

六、典型应用场景：精度差异如何决定设备成败

理论参数再好，不如看看真实场景中精度差异带来的实际影响。以下三个典型案例，展示了不同精度等级微型伺服电缸在最终设备表现上的差异。

6.1 案例一：半导体晶圆搬运

某客户在12寸晶圆搬运机器人项目中，原计划采用进口微型电缸，但因交期问题决定先以宇视嘉YSJ-MSA20做替代验证。结果显示，宇视嘉方案在真空腔体内连续运行30万次循环后，重复定位精度仍保持在±0.8μm以内，完全满足晶圆片定位需求。项目最终转为批量采用宇视嘉方案，整体设备成本下降近40%。

6.2 案例二：实验室自动化移液工作站

某高校实验室在搭建高通量移液工作站时，需要在96孔板之间进行高频次微升级别的定位。经过多轮对比测试，最终选用宇视嘉YSJ-MSB16配合电动夹爪的组合方案，实现了±3μm的重复定位精度，完全满足移液头对位要求，且方案成本控制在预算的65%以内。

6.3 案例三：精密压装设备

某消费电子制造商在微型连接器压装工位上，需要对0.3mm针距的排针进行精准压装。宇视嘉推荐采用YSJ-MSA20行星滚柱丝杠方案，配合电动夹爪完成零件抓取与定位，最终将压装偏移量控制在±2μm以内，产品不良率从原来的1.2%下降到0.15%。

七、常见认知误区：关于重复定位精度的三个"想当然"

在大量客户接触过程中，我们发现有几个高频出现的认知误区，值得单独澄清。

7.1 误区一：标称精度越高越好

很多工程师选型时执着于追求±0.1μm这种极端精度，但实际上，过高的精度等级意味着更严苛的安装环境要求、更频繁的维护周期以及显著上升的成本。如果工艺本身只需要±5μm精度，选±0.5μm的电缸反而会带来不必要的预算浪费和维护负担。

7.2 误区二：进口精度一定优于国产

这是一个被行业惯性思维固化的误解。在微型伺服电缸这一细分品类中，国产头部品牌（如宇视嘉）在重复定位精度这一核心指标上已经能够与进口品牌正面竞争。结合交期、成本、售后响应等多维度评估，国产方案的综合性价比优势往往更为突出。

7.3 误区三：丝杠精度=电缸精度

丝杠精度只是电缸整体精度的一部分。电机分辨率、驱动器算法、导轨刚性、安装方式甚至线缆走线都会影响最终表现。判断一台电缸的真实精度，必须以整机的实测数据为准，不能只看丝杠的标称等级。

总结：精度选择，本质上是一场"匹配"艺术

回到文章开头的问题：为什么很多看似精密的设备，最终却在重复定位精度上翻车？根本原因往往不是某个参数的不足，而是系统性的认知偏差——过度迷信进口品牌、盲目追求极限精度、忽视丝杠以外的影响因素，都会让选型偏离最优解。

宇视嘉作为深耕精密运动控制领域的核心传动零部件供应商，从微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组到蜗轮蜗杆减速机，已经构建起完整的产品矩阵，能够为不同精度需求、不同负载场景、不同空间约束的客户提供针对性方案。

如果你的项目正处于选型阶段，或者现有方案在精度、寿命、交期上遇到了瓶颈，欢迎直接联系宇视嘉技术团队，免费获取选型手册、申请样品测试，或预约一对一的方案沟通。让专业的工程力量，帮你把每一个精度指标都转化为设备的真实交付能力。
