微型滚珠丝杠刚性不足导致定位误差怎么办？一份从原理到实战的完整解决指南

在精密自动化设备、医疗器械、半导体装备等对定位精度要求严苛的应用场景中，微型滚珠丝杠的刚性不足往往成为工程师最头疼的问题之一。一台价值数十万的检测设备，因为丝杠在负载下的弹性变形导致几丝到几十微米的定位误差，轻则返工重测，重则整台设备无法通过验收。更棘手的是，微型滚珠丝杠由于行程和直径都受到严格限制，传统丝杠的刚性优化手段往往难以施展拳脚——既不能像大型丝杠那样加粗螺杆，又没有足够的空间布置复杂的支撑结构。刚性不足与定位误差这对矛盾，究竟该如何破解？

本文将从微型滚珠丝杠刚性的本质出发，系统分析导致定位误差的深层原因，并提供从设计选型、安装调试到运行维护的全链路解决方案。无论是正在被这个问题困扰的工程师，还是希望提前规避风险的研发人员，都能从中获得切实可行的指导。

一、重新认识刚性：为什么微型滚珠丝杠的刚性如此关键

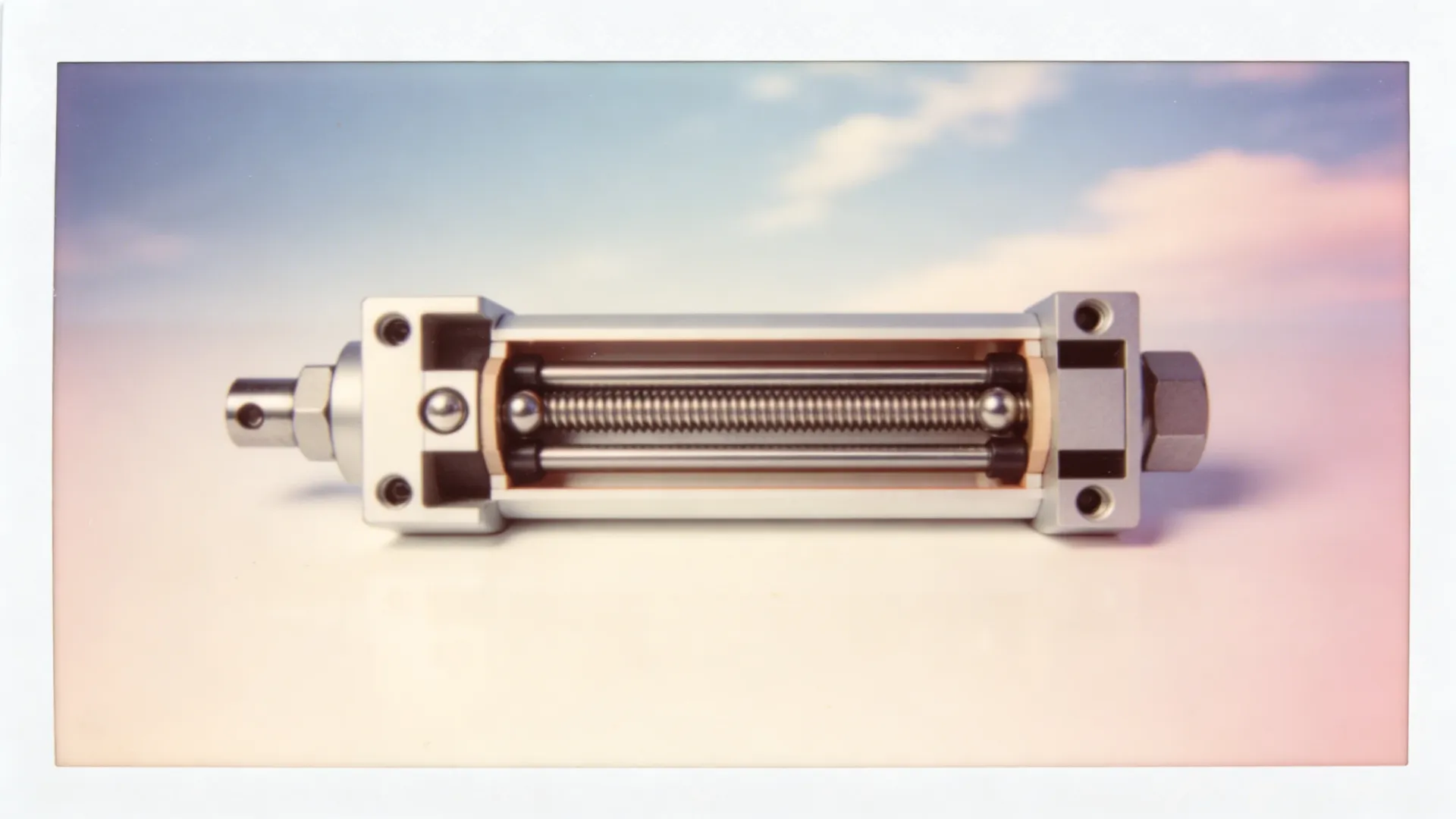

在讨论具体问题之前，必须先厘清一个基础概念——刚性究竟是什么。机械刚性的定义为：构件抵抗弹性变形的能力，用数学语言表述就是力与变形量的比值。对于滚珠丝杠而言，刚性直接决定了在承受轴向负载时，丝杠轴和螺母之间会发生多大的弹性位移。这个位移量，就是产生定位误差的直接来源。

很多人误以为定位误差只与丝杠的导程精度有关，这其实是一个认知误区。导程精度反映的是丝杠每转推进距离的准确性，但即使导程完全准确的丝杠，在负载下发生弹性变形后，实际位移量依然会偏离理论值。举一个形象的例子：一根标称精度为±0.01mm/m的微型滚珠丝杠，在空载时可能确实能满足这个精度指标，但当它承受50N的轴向负载时，如果轴向刚性只有50N/μm，那么0.05mm的总变形量就会叠加到定位误差中去，让原本精确的导程变得毫无意义。

1.1 微型丝杠刚性不足的特殊困境

与常规规格的滚珠丝杠相比，微型滚珠丝杠（通常指公称直径6mm以下的丝杠）在刚性方面天然处于劣势地位。这是因为刚性计算公式显示，轴向刚性与螺杆直径的四次方成正比。当直径从20mm缩小到6mm时，理论刚性会下降到原来的(6/20)⁴≈0.0081，也就是仅剩千分之八左右。这意味着微型丝杠在面对相同负载时，变形量会是大型丝杠的上百倍。

然而市场对微型丝杠的需求却在持续增长。协作机器人末端关节、医疗设备小型化探头、半导体晶圆搬运组件、光学元件精密调焦机构——这些应用场景无一不在追求更小的体积和更高的精度，形成了一个看似不可调和的矛盾。宇视嘉技术团队在长期服务客户的过程中发现，超过60%的微型丝杠定位误差投诉，根源都在于刚性设计与实际工况不匹配，而非单纯的导程精度问题。

1.2 刚性与定位精度的量化关系

理解刚性与定位误差的量化关系，是制定正确解决方案的前提。根据弹性力学基本原理，滚珠丝杠在轴向负载下的轴向变形量可用以下公式估算：

其中，Fa为轴向负载，P为导程，A为螺杆截面积，E为材料弹性模量。从公式可以看出，影响变形量的因素包括负载大小、行程长度、材料特性和截面积。在微型丝杠的语境下，行程长度往往受到设备结构限制无法大幅缩短，材料方面常用渗碳钢的弹性模量基本一致，能够优化的主要就是截面积——但微型丝杠的直径恰恰是最难改变的参数。

除了螺杆本身的轴向压缩变形，还有两个容易被忽视的刚性环节：螺母的刚性以及丝杠支撑轴承的轴向刚性。螺母刚性不足时，在负载作用下会产生额外的压缩或伸长变形；支撑轴承如果预紧不足或刚度偏低，则会把螺杆的支承端变成一个"软节点"，放大整个传动链的变形量。因此，评估微型丝杠的刚性必须从系统角度出发，而非只看螺杆本身。

二、根源剖析：哪些因素在悄悄削弱微型滚珠丝杠的刚性

想要有效解决刚性不足的问题，首先必须准确识别导致刚性不足的具体原因。在实际工程中，微型滚珠丝杠刚性不足的成因往往是多因素叠加的结果，笼统地更换更大规格的丝杠有时反而适得其反。下面从设计、选型、安装和运行四个维度，系统梳理常见的刚性削弱因素。

2.1 结构设计层面的刚性损失

很多工程师在设计阶段就没有充分考虑刚性需求，等到设备调试时才发现问题，此时改动成本已经很高。结构设计层面常见的刚性损失包括：

• 螺杆悬伸量过大：当丝杠一端固定、另一端自由时，自由端的刚性会显著降低。如果设计时没有为固定端预留足够的支撑长度，或者需要驱动远离支撑点的末端执行器，就会产生较大的悬伸变形。
• 安装基面刚性不足：支撑座、底板或安装支架的刚度不够，在负载作用下发生变形，将削弱丝杠的定位精度。
• 联轴器选型不当：联轴器如果刚度偏低，会在电机与丝杠之间引入额外的变形环节，削弱刚性传递。
• 忽视预紧力设计：螺母预紧力的大小直接影响刚性，预紧力不足时刚性会大幅下降，但预紧力过大又会增加摩擦和磨损。

2.2 选型阶段的常见误区

选型环节是刚性控制最关键的把控点，但也是最容易出错的地方。宇视嘉技术服务团队总结出以下几个高频选型误区：

误区一：只看额定负载，忽视刚性参数。很多采购人员只关注额定动载荷和额定静载荷，认为只要负载满足要求就万事大吉。实际上，刚性参数（通常以N/μm或kgf/μm表示）和额定负载是两个独立指标，一个额定载荷足够大的丝杠，其刚性可能完全无法满足精密定位的需求。

误区二：过度追求小体积而牺牲刚性。在一些对体积要求严苛的应用中，工程师会刻意选择比计算需求更小规格的丝杠。这种做法在空载或轻载时可能工作正常，一旦进入实际工况，刚性问题就会立即暴露。

误区三：忽视螺母类型对刚性的影响。不同类型的螺母刚性差异显著。单螺母预紧型通过弹簧或垫片预紧，刚性提升有限；双螺母垫片预紧型可以通过调整垫片厚度精确控制预紧力，刚性可达单螺母的1.5-2倍；插管式预紧螺母刚性更高，但体积也相应增加。

2.3 安装调试中的刚性杀手

即使选型完全正确，不当的安装调试也可能让刚性优势化为乌有。安装环节需要特别关注以下几个方面：

• 同轴度偏差：丝杠轴线与电机轴线不同轴时，会在运行过程中产生额外的径向力和弯矩，加速丝杠和轴承的磨损，同时降低有效刚性。
• 预紧力调节不当：双螺母型丝杠的预紧力需要精确调节，过小的预紧力导致刚性不足，过大的预紧力则会大幅缩短使用寿命。
• 支撑轴承预紧不当：固定侧和支撑侧的轴承预紧力必须协调匹配，否则会在运行中产生轴向窜动。
• 安装面平面度问题：如果支撑座安装面存在明显平面度误差，会导致丝杠螺杆产生附加弯曲应力。

三、系统解决：从设计到运维的全链路刚性优化方案

针对上述各类成因，需要从系统设计思维出发，建立覆盖全生命周期的刚性保障体系。下面分别从设计阶段优化、正确选型方法、规范安装调试和运行维护四个层面给出具体可行的解决方案。

3.1 设计阶段：刚性优先的结构优化策略

在设计阶段将刚性需求纳入考量，是成本最低、效果最好的解决方式。以下是几项经过实践验证的结构优化策略：

策略一：缩短螺杆有效行程。螺杆的轴向变形量与行程长度成正比，通过优化机构运动学和结构设计，尽可能缩短螺杆的有效行程，可以直接降低变形量。在允许的条件下，采用多级传动或放大机构来减小所需螺杆行程，是值得优先考虑的方案。

策略二：采用两端固定支撑方式。固定-自由支撑（一端固定、一端自由）的丝杠刚性远低于两端固定支撑。对于行程较长或刚性要求高的应用，即使增加一些结构复杂度，也应该尽量采用两端固定支撑方式。理论计算表明，两端固定支撑的临界转速和轴向刚度均可提升至固定-自由支撑的4倍以上。

策略三：加强安装基面刚性。丝杠的刚性不仅取决于螺杆本身，还与支撑结构密切相关。增加安装板厚度、使用高强度材料、在支撑座下方增加加强筋或肋板，都能有效提升系统刚性。经验数据显示，将支撑座厚度增加50%，可使系统刚性提升约30%。

策略四：选用刚性联轴器。联轴器是传动链中的刚性薄弱环节。在精密定位应用中，应优先选用刚性联轴器（如膜片联轴器、螺旋槽联轴器），避免使用弹性联轴器。如果必须使用弹性联轴器，应选择扭转刚度较高的型号，并将弹性变形量纳入定位误差预算。

3.2 科学选型：三步法确定最优微型滚珠丝杠方案

选型是刚性控制的核心环节，一个好的选型流程可以避免后续大量麻烦。宇视嘉建议采用以下三步法进行微型滚珠丝杠的刚性选型：

第一步：刚性需求计算

根据设备的定位精度要求和最大轴向负载，计算所需的最小轴向刚度。公式为：

其中，△L为允许的最大弹性变形量（通常取定位精度指标的1/3到1/2），Fa为最大轴向负载，K为所需刚度。例如，如果设备要求定位精度10μm，在100N负载下允许的弹性变形为3μm，则所需刚度K≥100/0.003≈33333N/mm=33.3N/μm。

第二步：丝杠参数筛选

根据刚性需求筛选符合要求的微型滚珠丝杠规格。宇视嘉微型滚珠丝杠系列产品提供详细的刚性参数，可按下表进行初步筛选：

需要特别说明的是，上表中的刚度值为螺杆本身的刚度，实际系统刚度还需要考虑螺母刚度和支撑轴承刚度。通常系统刚度约为螺杆刚度的0.7-0.8倍，选型时应留出适当余量。

第三步：综合评估与方案确认

在满足刚性要求的基础上，还需要综合考虑行程、精度等级、安装空间、寿命需求、成本等因素。如果初步筛选的方案在某些方面存在不足，可以考虑以下调整策略：

• 刚性与行程矛盾时：优先保证刚性，必要时采用多级传动或优化运动方案
• 刚性与体积矛盾时：评估是否可以通过结构优化换取刚性，或考虑行星滚柱丝杠等替代方案
• 刚性与成本矛盾时：评估精度损失的实际影响，在允许范围内选择经济型方案

3.3 安装调试：刚性最大化的实操要点

选型正确只是成功的一半，规范的安装调试是将刚性优势转化为实际性能的关键。以下是在实际安装调试中需要重点关注的操作要点：

3.3.1 安装前的准备工作

在安装微型滚珠丝杠之前，必须做好充分的准备工作。首先，检查丝杠、螺母和支撑轴承的外观，确认无磕碰、划伤或锈蚀。其次，使用专业量具测量丝杠轴的全跳动和螺母滚道的尺寸偏差，确保零件状态符合要求。最后，清洁所有配合面和安装基面，去除油污、杂质和毛刺。

3.3.2 螺杆的安装与同轴度调整

螺杆安装的核心挑战是确保与电机轴的同轴度。推荐使用千分表进行同轴度检测和调整：将千分表吸附在固定端支架上，触头接触螺杆轴颈，旋转螺杆记录径向跳动值；然后通过调整固定端和支撑端的相对位置，将跳动值控制在0.01mm以内。微型丝杠的同轴度要求比常规丝杠更严格，因为其刚性余量更小。

安装过程中应避免对螺杆施加过大的弯曲力矩。不要将螺杆直接搁放在地面上或用锤子敲击滚道区域，而应使用专用吊装工具或软质支撑带进行搬运和定位。

3.3.3 预紧力的精确调节

对于双螺母预紧型微型滚珠丝杠，预紧力的调节是决定最终刚性表现的关键步骤。预紧力过小会导致刚性不足和反向间隙增大；预紧力过大则会增加摩擦阻力、加速磨损并可能导致卡死。调节时建议采用力矩扳手配合扭矩-预紧力换算表，按照宇视嘉推荐的值进行精确设定。

调节完成后，应进行空载运行测试，观察是否有异常振动、噪音或发热。如果发现异常，需要重新检查预紧力设置和同轴度情况。空载运行30分钟后再次复测同轴度，确认安装稳定性。

3.4 运行维护：刚性保持的长期策略

即使安装调试完美无缺，运行过程中的不当维护也可能导致刚性逐渐劣化。以下是保持刚性长期稳定的关键维护措施：

• 定期检查预紧力状态：运行一段时间后，螺母预紧力可能因零件磨合而略有下降。建议在设备投入使用500小时后进行首次复检，此后每2000小时或每年检查一次（以先到者为准）。
• 监测运行温度：温度升高会导致丝杠材料软化、预紧力变化，同时引发热膨胀影响定位精度。建议在丝杠表面设置温度监测点，温升超过室温20℃时应停机检查。
• 保持润滑状态：润滑不足会增加摩擦力，导致预紧力异常波动。微型滚珠丝杠通常使用微量润滑脂或润滑油，应按照使用说明书要求定期补充。
• 注意异常振动：运行中出现异常振动往往是刚性下降的信号，可能由轴承损坏、螺母松动或预紧力衰减引起。一旦发现振动异常，应立即停机排查。

四、实战案例：从定位误差超差到稳定达标的改进全过程

理论和方法需要结合实际案例才能真正落地。下面分享一个宇视嘉技术团队协助客户解决的典型案例，展示从问题诊断到完整解决的全过程。

4.1 项目背景与问题描述

某医疗影像设备制造商在开发新一代超声探头驱动机构时遇到了定位精度问题。该机构要求在50mm行程范围内实现±0.02mm的定位精度，但实际测试发现定位误差经常超过±0.05mm，最大时甚至达到±0.08mm，严重影响成像质量。设备采用了外径6mm、导程2mm的微型滚珠丝杠，行程40mm，最大推力约30N。

4.2 问题诊断与分析

宇视嘉技术团队介入后，首先进行了系统的问题诊断。通过分析发现，该项目存在以下几个主要问题：

问题一：螺杆刚性设计裕量不足。虽然选用的6mm丝杠在空载时刚性基本满足要求，但在满负载条件下，轴向刚度约30N/μm，在30N负载下的弹性变形量约0.03mm，已经占到定位误差预算的60%以上。

问题二：单螺母设计刚性偏低。原方案采用的是单螺母设计，没有预紧力，螺母本身的刚性贡献有限。而且单螺母设计在换向时存在约0.02-0.03mm的反向间隙。

问题三：安装方式刚性偏弱。丝杠采用固定-自由支撑方式，固定端刚性尚可，但自由端的支承轴承存在一定的轴向间隙，降低了系统整体刚性。

4.3 解决方案与实施

针对诊断出的问题，制定了以下改进方案：

方案一：将单螺母更换为双螺母预紧型。采用宇视嘉6mm双螺母预紧型微型滚珠丝杠，通过精密垫片实现预紧，轴向刚度从30N/μm提升至50N/μm，提升约67%。

方案二：优化安装方式。将固定-自由支撑改为两端固定支撑，通过增加支撑座和优化轴承选型，确保固定端和支撑端的轴向刚度均达到较高水平。

方案三：调整预紧力设置。根据实际负载情况，将双螺母预紧力调整至最佳值，既保证刚性又避免过预紧导致的寿命问题。

4.4 改进结果验证

改进完成后进行了严格的性能测试。测试数据显示，在相同负载条件下，定位误差从原来的±0.05-0.08mm降低至±0.012-0.018mm，完全满足±0.02mm的设计要求。重复定位精度也从0.04mm提升至0.008mm，系统刚性提升约2倍。

这个案例充分说明，微型滚珠丝杠的定位误差问题往往不是单一因素造成的，而是刚性设计、螺母选型、安装方式等多方面因素共同作用的结果。只有系统性地分析和解决这些问题，才能从根本上消除定位误差。

五、选型工具与资源：正确选型用好这些帮手

除了掌握选型方法，借助专业的选型工具和资源可以事半功倍。宇视嘉为工程师提供了一系列实用的选型支持资源，帮助大家在实际工作中快速准确地完成选型工作。

5.1 在线选型工具

宇视嘉官网提供微型滚珠丝杠在线选型工具，只需输入公称直径、导程、行程、负载、精度要求等基本参数，系统即可自动筛选出符合要求的型号，并给出刚性、寿命、额定转速等关键参数的对比分析。选型工具还会根据输入条件给出刚性校核结果和选型建议，帮助工程师避免常见选型错误。

5.2 3D模型与技术资料

选型完成后，工程师可以直接下载所选型号的3D CAD模型（包括STEP、IGES、SolidWorks等常见格式），用于结构设计和干涉检查。宇视嘉还提供完整的产品技术手册，包含详细的尺寸参数、刚性曲线、额定载荷、精度等级等数据，以及安装指南和使用注意事项。

5.3 技术咨询服务

对于复杂的应用场景或特殊的工况要求，宇视嘉提供一对一的技术咨询服务。经验丰富的应用工程师可以根据客户的具体需求，提供定制化的刚性优化方案和选型建议，甚至协助进行工况仿真和可行性分析。

很多客户在初次咨询时会担心自己的需求"太复杂"或"参数太特殊"，但实际上宇视嘉技术团队处理过大量非标应用案例，积累了丰富的问题解决经验。无论是超长行程、超高刚性、特殊环境还是极端负载要求，都可以获得专业的技术支持。

六、总结与展望

微型滚珠丝杠的刚性不足导致的定位误差问题，本质上是精密传动领域的一个经典挑战。这个问题的解决需要系统性的思维——从设计阶段的刚性规划，到选型环节的精确计算，再到安装调试的规范执行，最后到运行维护的持续保障，每一个环节都不容忽视。

值得欣慰的是，随着国产精密制造技术的快速进步，宇视嘉等民族品牌已经在微型滚珠丝杠领域实现了从追赶到并跑乃至局部领跑的跨越。国产微型滚珠丝杠在刚性精度、寿命可靠性、供货周期和成本控制等方面都展现出了越来越强的竞争力。对于国内设备制造商而言，选择优质的国产方案不仅能够有效解决刚性不足的痛点，还能在供应链安全和成本控制上获得显著优势。

如果您的设备正在被定位精度问题困扰，如果选型过程中遇到了难以判断的技术难题，或者希望了解微型滚珠丝杠刚性优化的前沿方案，宇视嘉技术团队随时欢迎您的咨询。我们相信，通过专业的选型支持和定制化的解决方案，每一个刚性挑战都能找到最优答案。
