微型滚珠丝杠刚性不足怎么解决？从设计到选型，一文讲透刚性优化全攻略
在精密自动化设备领域，微型滚珠丝杠的刚性不足是一个让工程师们头疼不已的问题。当设备在高速启停或承载侧向力时，丝杠轴向变形导致定位精度下降，重复定位精度恶化，严重时甚至引发共振啸叫，影响整机的运行稳定性。传统的解决思路往往是“选大一号的丝杠”，但这不仅意味着成本大幅上升，还可能导致安装空间紧张。宇视嘉技术团队在长期服务客户的过程中发现，超过60%的刚性不足问题，其实可以通过更合理的结构设计和选型方法来避免。今天这篇文章，我们就来系统性地剖析微型滚珠丝杠刚性不足的根源，并提供从设计、选型到安装维护的全链路解决方案。
一、刚性不足的本质：不是丝杠太弱，而是约束条件没做好
很多工程师在遇到丝杠刚性不足时，第一反应是丝杠本身刚性不够，要换更粗规格的产品。但实际上，微型滚珠丝杠的轴向刚性问题，往往不是丝杠螺母本身的刚性问题，而是整个传动系统的约束边界没有处理好。这里需要引入一个关键概念：系统刚性。一个典型的滚珠丝杠传动系统，包括丝杠轴、螺母、轴承座、安装法兰、联轴器以及底座机加工面等多个环节，任何一个环节的刚性不足，都会成为整个系统的短板。
1.1 刚性不足的典型表现
当微型滚珠丝杠刚性不足时，设备通常会表现出以下几种典型症状：第一，定位精度随负载变化波动明显，空载时精度合格，加载后精度急剧恶化；第二，在高速启停瞬间，丝杠出现可感知的弹性变形，导致位置超调或欠调；第三，在特定转速区间出现异常振动和噪声，这是典型的共振现象；第四，重复定位精度不稳定，尤其在长时间运行后，热变形累积导致零点漂移。
1.2 刚性链的薄弱环节分析
要系统性地解决刚性不足问题，首先需要识别刚性链中的薄弱环节。丝杠轴本身的轴向刚性与导程和长度密切相关，导程越小、长度越短，刚性越好。但当丝杠长度超过一定阈值时，即使螺母段刚性足够，丝杠轴自身的压缩/拉伸刚性问题也会凸显出来。轴承支撑端的刚性往往是被忽视的环节，很多紧凑型设计中采用的弹性垫片或简易支架，刚性远低于丝杠本身。联轴器的柔性变形是另一个常见问题，尤其是采用柔性联轴器的设计中，侧向刚性和轴向刚性的不足会直接传递到丝杠端。机座和安装面的变形同样不容忽视，尤其是采用铝型材或薄壁结构的设计中，基础变形会成倍放大丝杠的弹性位移。
二、设计端优化：从源头提升系统刚性
解决刚性不足最有效的方式，是在设计阶段就做好刚性匹配。设计端的优化不仅成本最低，效果也最显著，因为此时还没有进入样机阶段，任何改动都不会造成物料浪费。
2.1 合理选择丝杠支撑方式
丝杠的支撑方式是决定系统刚性的第一要素。常见的支撑方式有固定-固定、固定-自由、固定-简支三种，不同支撑方式对应的轴向刚性和临界转速差异显著。固定-固定支撑（两端都采用角接触球轴承固定）是刚性最高的配置，适用于长行程、高精度要求的场景；固定-简支（一端固定，另一端采用深沟球轴承辅助支撑）兼顾了刚性和装配便利性，是大多数中型行程应用的首选；固定-自由支撑（仅一端固定）的轴向刚性最低，适用于短行程、低负载场景，但很多工程师错误地将其用于长行程高刚性需求场合，这是导致刚性不足的根本原因之一。
2.2 优化丝杠的长径比
丝杠的轴向刚性与其长径比（有效行程与丝杠直径的比值）密切相关。长径比越大，丝杠轴的柔度越高，在轴向力作用下的变形量越大。对于微型滚珠丝杠而言，建议将长径比控制在20以下，超过这个比例，轴向变形会显著影响定位精度。如果行程要求确实很长，可以通过增加丝杠直径、缩短螺母中心到支撑轴承的距离、采用空心丝杠（提高抗弯截面惯性矩）等方式来改善刚性。宇视嘉全系列微型滚珠丝杠均提供实心和空心两种轴型，为长行程应用提供了更多选择。
2.3 采用预紧螺母消除背隙
背隙是影响微型滚珠丝杠刚性和定位精度的关键因素。当螺母内存在背隙时，在反向运动时会出现空行程，这本质上也是一种“刚性缺失”。采用双螺母预紧结构，通过弹簧或垫片在两个螺母之间施加预紧力，可以有效消除背隙并提升轴向刚性和定位精度。预紧力的大小需要精确控制，预紧力过大虽然刚性更高，但会加速滚珠和滚道的磨损，缩短使用寿命；预紧力过小则无法有效消除背隙。宇视嘉技术团队可以根据客户的具体应用工况，提供定制化的预紧力参数建议。
三、选型端避坑：这五个参数选错，刚性必然不足
如果说设计端优化是“做好约束”，那么选型端的正确判断就是“选对规格”。很多刚性不足的问题，根源在于选型阶段对关键参数的误判。
3.1 导程选择的刚性与速度权衡
导程是影响微型滚珠丝杠刚性和速度的核心参数。导程越小，传动比越高，相同的电机转矩可以产生更大的推力，同时轴向刚性和定位精度也更容易做好。但代价是最高转速受限，因为导程越小，达到相同线速度需要的转速越高，而丝杠的临界转速是有限制的。相反，大导程丝杠允许更高的运动速度，但轴向刚性和定位精度会相应下降。对于需要兼顾高速和精度的应用，建议优先考虑中等导程（如2mm-5mm），并通过增大丝杠直径来保证刚性。
3.2 额定动载荷不是选型唯一依据
很多工程师在选型时只看额定动载荷（Cdyn）这个参数，认为载荷满足要求就万事大吉。实际上，额定动载荷主要表征的是螺母的疲劳寿命，与刚性并无直接关系。真正反映螺母刚性能力的是刚性参数（ stiffness），这个参数通常在厂家技术手册中以“N/μm”为单位标注。宇视嘉全系列微型滚珠丝杠均提供完整的刚性参数曲线图，工程师可以根据实际工作载荷和行程要求，对照刚性曲线选择合适的螺母规格。
3.3 丝杠精度等级要与需求匹配
丝杠的精度等级直接影响定位精度和重复精度。微型滚珠丝杠的精度通常以P级（精密级）或T级（普通级）来划分，P级丝杠的导程误差更小，刚性一致性更好，适合高精度应用；T级丝杠成本更低，但导程误差波动可能导致在长行程累积误差超标。对于刚性敏感的应用，建议选择P级以上的丝杠，虽然单价略高，但可以减少为弥补精度不足而增加额外机械结构的设计复杂度，综合成本反而更低。
3.4 直径与壁厚的科学选择
丝杠直径直接影响抗弯刚性和轴向刚性的承载能力。对于微型滚珠丝杠，常见的直径范围从6mm到20mm不等。在相同的导程和长度条件下，直径每增加2mm，轴向刚性和抗弯刚性大约可以提升15%-20%。但增大直径意味着更大的惯量和更重的重量，这会降低系统的动态响应性能。因此，需要在刚性需求和动态性能之间找到平衡点。宇视嘉提供的选型软件可以根据客户输入的行程、负载、精度、速度等参数，自动推荐最优的直径和导程组合。

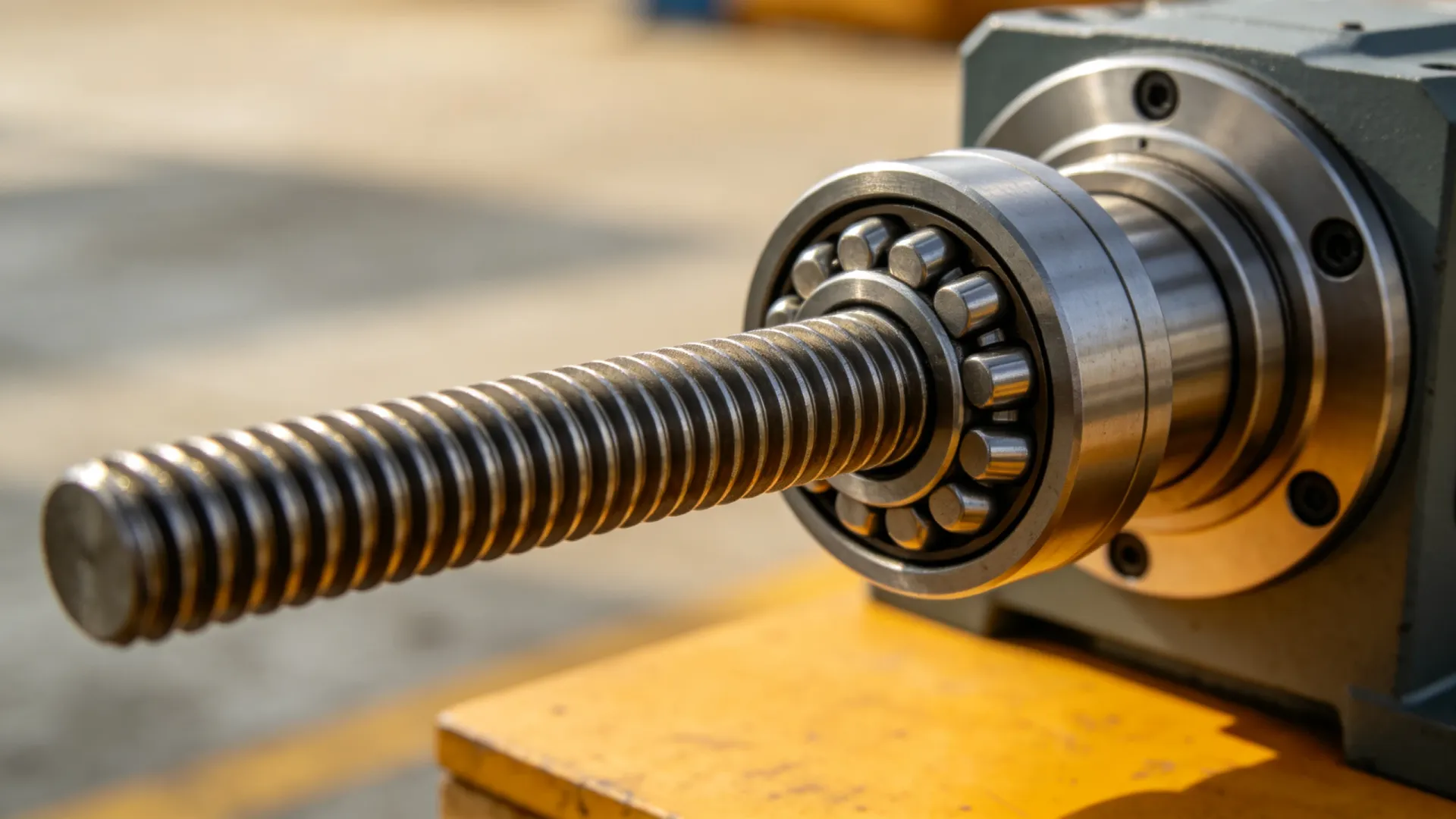

3.5 轴承支撑配置的刚性验算
轴承的配置方式对系统刚性影响巨大。微型滚珠丝杠常用的轴承配置有两种：接触角为60°的角接触球轴承（ACBB）和深沟球轴承。ACBB的轴向刚性远高于深沟球轴承，是高精度应用的标配。选择ACBB时，轴承的预紧力等级也至关重要：轻预紧适用于高速应用，重预紧适用于高刚性应用，但重预紧会降低轴承的极限转速和寿命，需要综合权衡。
四、安装调试细节：同样的丝杠，不同的刚性表现
同样的微型滚珠丝杠产品，不同的安装调试方式可能导致截然不同的刚性表现。很多隐性刚性损失发生在安装调试环节，而这些问题是选型阶段无法预见的。
4.1 安装面的平面度和刚性保证
丝杠轴承座和螺母法兰的安装面，必须保证足够的平面度和刚性。安装面的平面度建议控制在0.02mm以内，表面粗糙度Ra≤1.6μm。如果安装面存在形变或刚性不足，拧紧螺栓后会产生弹性变形，这种“隐藏的刚性损失”在轻载时不易察觉，但在大负载高速运动时会充分暴露。建议在安装面与机体之间采用定位销定位，避免长期运行后因振动导致安装面变形。
4.2 预紧螺栓的力矩控制
联轴器和法兰的安装螺栓，必须严格控制预紧力矩。力矩过小会导致连接松动，产生微小的相对位移；力矩过大可能造成螺纹损伤或变形。建议使用力矩扳手进行装配，并参照厂家提供的力矩参数表。对于关键连接部位，建议采用双螺母防松或螺纹胶防松，确保长期运行不松动。
4.3 预拉伸安装消除热变形
微型滚珠丝杠在高速运行或长时间连续工作时，会因温升而产生热变形。热变形会导致丝杠轴向伸长，造成定位精度漂移。解决这个问题的有效方法是在安装时对丝杠进行预拉伸，使丝杠在常温状态下处于一定的预压状态，这样在温升时，热膨胀反而会抵消部分预拉伸量，保持总体长度相对稳定。预拉伸量通常设置为丝杠总长度的0.02%-0.05%，具体数值需要根据丝杠材料的热膨胀系数和工作温升来计算。
五、宇视嘉方案：专为高刚性需求设计的微型滚珠丝杠产品线
针对市场对高刚性微型滚珠丝杠的迫切需求，宇视嘉推出了全新升级的高刚性系列微型滚珠丝杠，在结构设计和材料工艺上进行了全面优化。
5.1 高刚性微型滚珠丝杠的核心技术升级
宇视嘉高刚性系列微型滚珠丝杠采用加厚壁厚设计，在相同外径条件下，轴向刚性和抗弯刚性提升25%以上。螺母部分采用双圆弧滚道设计，滚珠与滚道的接触面积增大15%，不仅提升了刚性，还改善了载荷分布，降低了应力集中。轴承支撑端采用一体式法兰结构，减少了安装界面带来的刚性损失。此外，宇视嘉还提供定制化的刚性优化服务，可以根据客户的具体应用参数，提供最优的规格建议和结构改进方案。
5.2 典型应用场景的刚性解决方案
宇视嘉技术团队已经为多个行业提供了成熟的高刚性微型滚珠丝杠解决方案。在半导体设备领域，某客户需要在有限空间内实现±2μm的定位精度，传统方案需要选用16mm以上规格的丝杠才能满足刚性需求，但宇视嘉通过优化导程选择和安装结构设计，在12mm直径规格上就实现了相同的刚性表现，为客户节省了30%的空间和15%的成本。在医疗自动化领域，宇视嘉的高刚性微型滚珠丝杠被广泛应用于体外诊断设备的高速加样机构，重复定位精度达到±1μm，运行寿命超过2万小时。
5.3 选型支持与样品测试服务
宇视嘉深知刚性优化是一个系统性工程，单一的参数调整往往难以达到预期效果。为此，宇视嘉为客户提供从选型咨询、方案设计到样品测试的全流程技术支持服务。客户可以通过官网提交选型申请，宇视嘉技术团队将在24小时内提供专业的刚性分析报告和规格推荐。对于重点客户，宇视嘉还提供免费样品测试服务，让客户在实际工况中验证刚性表现，确保选型准确无误。
总结
微型滚珠丝杠刚性不足的问题，从来不是单一因素导致的孤立故障，而是一个涉及设计、选型、安装、调试多个环节的系统性问题。解决这个问题需要的不是更贵的配件，而是更系统的思维和更精准的参数把控。从支撑方式的选择到长径比的优化，从导程与直径的权衡到轴承配置的刚性验算，每个环节都有提升刚性的空间。宇视嘉高刚性系列微型滚珠丝杠，不仅在产品层面实现了刚性指标的全面提升，更在服务层面为客户提供从选型到调试的全链路技术支持。如果您的设备正在被刚性不足问题困扰，欢迎联系宇视嘉技术团队获取专业的刚性优化方案。
