微型电缸定制服务：如何让精密传动件"严丝合缝"地嵌入你的设备

一台视觉检测设备在狭小的光学腔体里反复卡顿，工程师拆开外壳才发现：市面上能找到的最小标准电缸，宽度依然比设计预留的空间多了4mm。这个看起来微不足道的4mm，足以让整个项目延期两个月，足以让一台原本能跑赢对手的设备变成"半成品"。这不是个案，而是当下精密装备研发中每天都在发生的真实故事。当标准品无法匹配末端空间、负载、行程和精度的多重约束时，微型电缸定制服务就成了从研发到量产之间那道绕不开的工序。

宇视嘉深耕微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠等精密传动零部件多年，在定制化项目上积累了从结构设计到批量交付的完整能力。本文将系统拆解微型电缸定制的逻辑、流程、参数与避坑要点，帮助研发工程师在最短时间内找到匹配的定制方案。

一、为什么越来越多项目开始选择微型电缸定制

在过去很长一段时间里，工程师的惯性思路是"找标准件、凑合着用"。但在当下精密装备小型化、模块化、高节拍的趋势下，标准件与设备需求之间的缝隙越来越大。

1.1 标准品覆盖不了的三类典型场景

• 末端空间极端受限：协作机器人关节、半导体晶圆搬运模组、手术器械手柄、AR/VR测试台等场景，外形预留往往只有十几毫米到三十几毫米，传统电缸装不下。
• 负载与行程比例失调：需要推拉力5N、行程仅3mm的微调机构，或者推拉力500N、行程却只有8mm的高密度执行单元，标准品几乎不可能同时满足这两个极端参数。
• 特殊环境与接口要求：洁净车间需要低颗粒释放、医疗设备需要生物相容材料、户外设备需要-40℃冷启动，每一种环境都对应着不同的密封、润滑和材料方案。

1.2 进口品牌的高门槛倒逼定制转向国产

进口微型电缸在精度和稳定性上确实有过人之处，但交期普遍在8-12周，部分型号甚至需要6个月以上。对于迭代速度以"周"为单位的硬件团队来说，等待本身就是成本。与此同时，价格不透明、起订量门槛高、接口协议私有化等问题，让中小批量项目几乎无法顺畅对接。宇视嘉在服务大量客户的过程中发现，当国产微型伺服电缸在重复定位精度、推力密度和响应速度上对齐进口品牌时，"等进口"不再是唯一选项。

二、微型电缸定制服务的核心要素拆解

定制不是简单地把标准件改个尺寸，而是一套从需求翻译到工程实现再到验证交付的系统工程。一个成熟的微型电缸定制方案，必须同时回答以下五个核心问题。

2.1 行程与推拉力的精确匹配

很多项目在初期只提"我需要一个小型电缸"，但真正落到定制阶段，需要明确以下参数：

宇视嘉的工程师在对接定制需求时，会先用一份《微型电缸需求清单》与客户对齐这五个核心数值，避免后期反复改图。

2.2 安装空间的极限压缩

定制电缸的外形往往要"贴着"设备结构走，这要求供应商具备非标缸体加工能力和多法兰适配能力。宇视嘉可实现的微型电缸最小宽度已下探到10mm级别，长度可根据行程自由伸缩，法兰接口支持圆形、方形、异形定制，轴端可加工成螺纹孔、键槽或扁位。

2.3 传动核心件的选型逻辑

电缸的"心脏"是丝杠。微型电缸领域，主要有两类选择：

• 微型滚珠丝杠：传动效率高（90%以上）、响应快，适合高频往复运动，常见于视觉调焦、激光头调整等场景。
• 行星滚柱丝杠：承载能力是同规格滚珠丝杠的3倍以上、寿命更长，适合高推力、长寿命的精密执行场景，如机器人关节、微型压装单元。

宇视嘉同时具备两类丝杠的自主加工能力，可以根据客户的负载、寿命、速度需求灵活切换，不会因为"只有一种丝杠"而让客户在性能上做妥协。

2.4 电机与驱动方案的一体化设计

微型电缸的电机通常选用无刷伺服电机或步进电机。宇视嘉的定制方案中，电机和驱动器可以提供以下组合：

• 一体式集成（电机+驱动+编码器集成在缸体后端），节省安装空间，适合空间极度受限的场景。
• 分体式搭配（电机外置+独立驱动），散热更好，适合长时连续工作场景。
• 支持RS485、CAN、EtherCAT、Modbus等多种通讯协议，方便对接PLC、运动控制器或上位机。

2.5 密封、润滑与防护等级

很多项目忽略了密封和润滑的设计，等到样品跑了几千次循环才发现漏油、卡滞或颗粒释放超标。宇视嘉在定制阶段就会根据客户的工作环境匹配密封圈材质（NBR、FKM、FFKM等）和润滑脂（食品级、洁净室级、高低温级），防护等级可做到IP54~IP67。

三、宇视嘉微型电缸定制服务的标准流程

定制服务最怕"流程不透明、改图无止境"。宇视嘉在多年项目落地中沉淀了一套标准化的定制流程，让客户清楚知道每一步在做什么、什么时候能看到结果。

3.1 第一步：需求对齐（1~2个工作日）

客户提供需求清单或应用场景描述，宇视嘉工程师团队进行需求拆解。常见需要沟通的信息包括：负载方向、负载质量、运动曲线、安装姿态、环境温度、洁净度要求、通讯接口、目标寿命等。这一步的目的是把"模糊需求"翻译成"工程语言"。

3.2 第二步：方案评估与报价（2~3个工作日）

基于需求清单，宇视嘉输出定制方案书，包括推荐型号、外形草图、关键参数表、BOM清单和初步报价。如果是高度非标的全新设计，工程师会先用SolidWorks或类似工具出结构草图，与客户确认无误后再进入下一步。

3.3 第三步：3D/2D图纸确认（3~5个工作日）

方案确认后，宇视嘉出具完整的3D模型和2D工程图，客户可以将其导入自己的设备模型中验证装配关系。这一步是定制项目最容易"翻车"的环节，必须反复核对安装孔位、轴端尺寸、线缆出线方向等细节。

3.4 第四步：样机制作与测试（10~20个工作日）

样机阶段是验证设计的关键。宇视嘉的样机测试通常包括：

• 空载运动精度测试（重复定位精度、双向定位偏差）
• 额定负载寿命测试（连续往复运行不低于10万次）
• 极端工况测试（高低温、振动、长时间满载）
• 通讯协议联调（与客户的主控系统对接）

3.5 第五步：批量交付与售后

样机验收合格后进入批量生产。宇视嘉的批量交付周期通常在4~6周，远低于进口品牌的8~12周。售后方面，提供12个月质保、终身技术支持和定制化备件服务。

四、如何评估一家微型电缸定制供应商是否靠谱

定制服务市场鱼龙混杂，工程师在选择供应商时，建议从以下几个维度综合评估。

4.1 看核心零部件的自研能力

丝杠、电机、传感器是微型电缸的三大核心件。如果供应商只能"攒机"，那定制能力就受限于外购件的规格。宇视嘉具备行星滚柱丝杠、微型滚珠丝杠的自主加工能力，电机和编码器也有稳定的战略合作渠道，这意味着客户拿到的不是一个"组装件"，而是一个经过系统优化的整体方案。

4.2 看项目经验和行业沉淀

不同行业的微型电缸需求差异很大。半导体设备关注洁净度和颗粒释放，医疗器械关注生物相容性和消毒耐受，机器人灵巧手关注极致小型化和高功率密度。供应商有没有服务过类似行业，直接决定了他们能不能预判风险、少走弯路。

4.3 看测试设备和验证流程

靠谱的定制供应商必须有完善的测试台，包括激光干涉仪、拉压力传感器、寿命测试台、环境试验箱等。宇视嘉的实验室可以对每台出厂的微型伺服电缸做全行程重复定位精度测试和满载寿命抽检，测试数据随产品一起交付。

4.4 看响应速度和沟通机制

定制项目最怕"发消息没人回"。宇视嘉为每个定制项目配备专属技术对接窗口，承诺工作时间内2小时内首次响应，关键节点（图纸确认、样机验收、批量交付）提供书面进度报告。

五、常见定制误区与避坑指南

在大量定制项目对接中，宇视嘉总结了客户最容易踩的几个坑，提前避开可以节省大量时间。

5.1 误区一：只看推力不看速度

很多客户上来就提"我要一个能推50N的电缸"，却忽略了速度要求。同样的推力下，速度越高，所需电机功率和丝杠导程就越大，最终成品的体积和成本可能翻倍。正确的做法是同时给出推力、速度和加速度三个参数。

5.2 误区二：把"精度"当成唯一指标

精度当然重要，但如果一味追求±1μm的重复定位精度，可能需要牺牲寿命、推力或成本。对于大多数应用场景，±5μm~±10μm的重复定位精度已经足够。宇视嘉建议客户先明确"满足功能"的最低精度，再讨论"锦上添花"的更高精度。

5.3 误区三：忽略安装姿态对寿命的影响

电缸水平安装、垂直向上、垂直向下三种姿态，对丝杠受力、润滑保持、密封设计的影响完全不同。在定制方案中必须明确安装姿态，否则供应商只能按通用工况设计，可能在客户实际工况下出现早期磨损。

5.4 误区四：低估线缆和接口的复杂度

很多客户只关注缸体本身，忽略了线缆出线方向、接头型号、线缆长度和屏蔽要求。这些看似细枝末节的问题，往往是现场调试时最耽误时间的环节。宇视嘉在定制方案中默认提供线缆出线方向的多版本选择，包括侧出线、后出线和底部出线。

六、宇视嘉微型电缸定制的典型应用场景

为了让大家更直观地理解定制服务的价值，这里列举几个宇视嘉实际落地过的典型场景。

6.1 半导体晶圆搬运机械手

某客户需要在12mm宽的腔体内集成一个行程4mm、推力20N的微调电缸，用于晶圆边缘对准。标准品完全没有这种规格，宇视嘉基于微型滚珠丝杠+无刷伺服电机方案，定制了一款宽度仅10mm、长度28mm的微型电缸，重复定位精度达到±2μm，已稳定交付超过5000台。

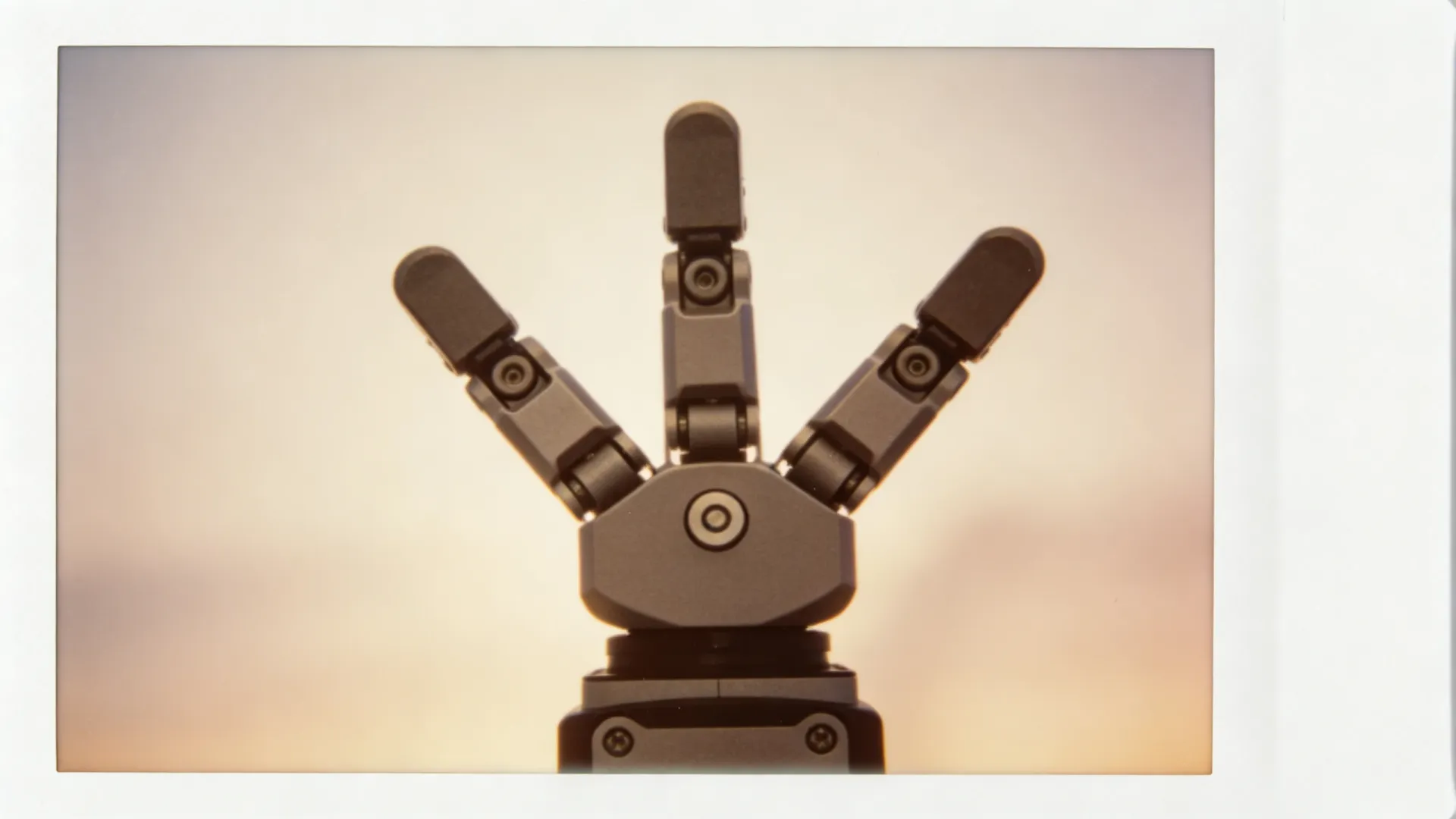

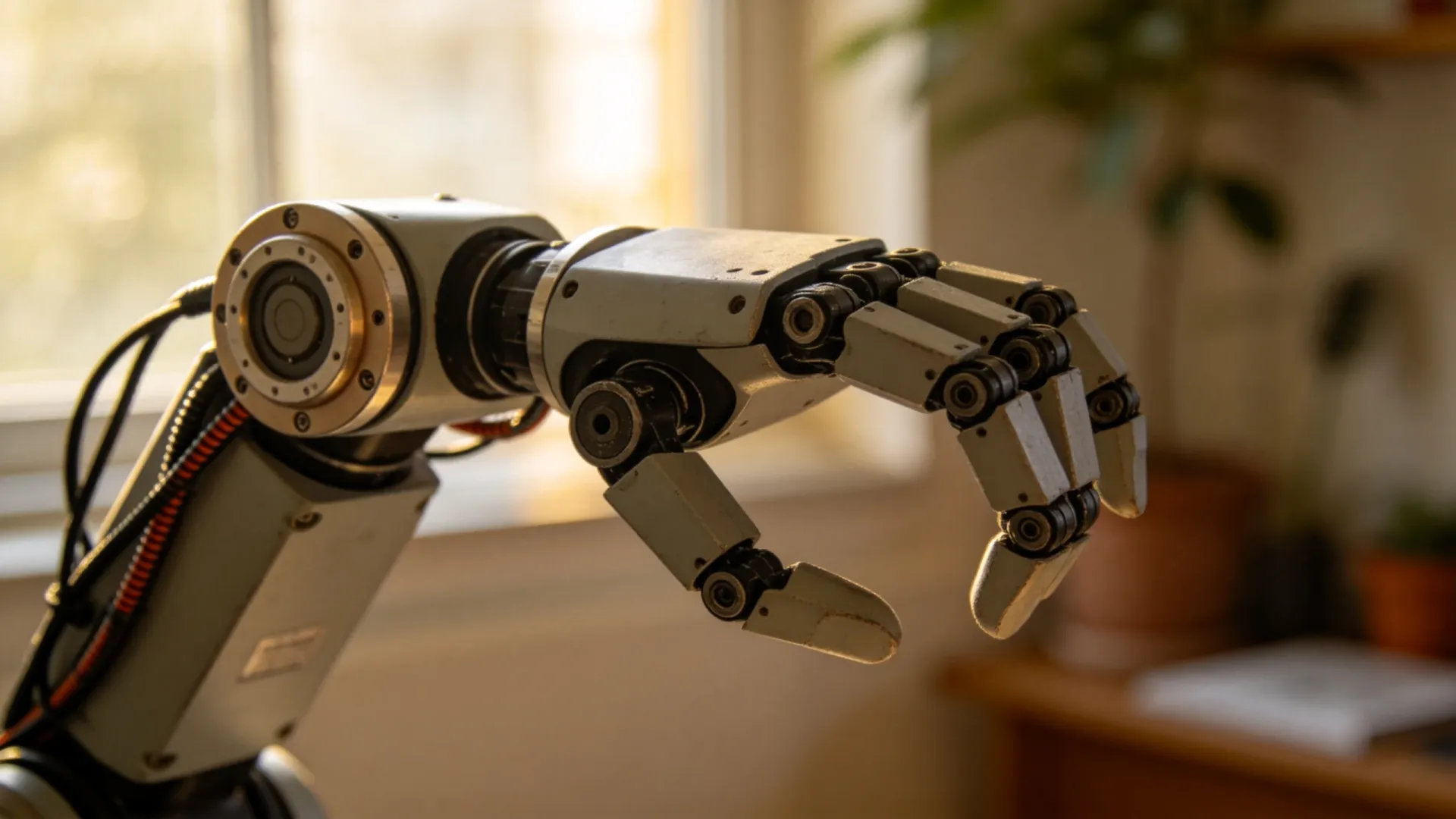

6.2 协作机器人灵巧手指关节

灵巧手是近年来的热门方向，单指通常需要2~3个微型电缸协同工作。宇视嘉为多家机器人企业定制了直径10mm~16mm级别的微型伺服电缸，配合行星滚柱丝杠实现高推力密度，单指最大抓取力可达5N以上，同时兼顾了轻量化和长寿命。

6.3 医疗注射笔驱动单元

某医疗器械客户需要一款用于胰岛素笔的微型电缸，行程12mm，推力8N，重量不超过15g，且需通过生物相容性认证。宇视嘉采用医用级不锈钢外壳+微型滚珠丝杠方案，配合定制密封圈，最终产品通过ISO 10993测试，已进入批量供货阶段。

6.4 自动化检测设备的微调平台

在AOI（自动光学检测）设备中，常需要多个微型电缸协同调整镜头焦距和角度。宇视嘉提供多轴联动定制方案，支持EtherCAT总线控制，多个电缸可同步运动到任意位置，配合客户视觉算法实现亚像素级定位。

七、定制服务的价格逻辑与交期预期

价格和交期是客户最关心的两个问题。这里给出一个大致的参考区间。

7.1 价格构成

微型电缸定制项目的费用主要由三部分构成：

• 一次性开发费：包括结构设计、模具开发、样机制作和测试，通常在3000~30000元不等，取决于定制深度。
• 单台成本：批量越大单台成本越低，常规规格批量价在500~5000元区间，极致小型化或特殊材料方案可能更高。
• 测试与认证费：如果客户需要洁净度认证、医疗认证或特定行业认证，宇视嘉可提供第三方测试对接服务，费用按项目核算。

7.2 交期预期

从需求对齐到样机交付，常规项目在3~4周；高度非标项目在4~6周；批量生产周期在4~6周。整体来看，宇视嘉的定制交期比进口品牌快30%~50%，对于迭代速度快的硬件团队来说是显著优势。

八、从需求到样品：宇视嘉建议你这样启动定制项目

如果你正在评估微型电缸定制服务，建议按以下步骤推进，最大化提升效率。

1. 整理一份《需求清单》：包括行程、推力、速度、精度、安装空间、环境、通讯协议、目标寿命等信息，越完整越好。
2. 准备设备结构模型：3D模型能帮助宇视嘉工程师快速判断安装可行性，避免后期改图。
3. 明确预算和时间节点：预算决定方案选型，时间节点决定项目排期，两者越早明确越好。
4. 与宇视嘉工程师做一次深度沟通：可以线上会议，也可以寄送样品评估。沟通越充分，方案越精准。

对于已经走到研发后期的项目，宇视嘉也提供"极速定制通道"，在保证质量的前提下压缩交付周期，最快2周可以交付首台样机。

总结

微型电缸定制服务不是"锦上添花"，而是精密装备研发链条中越来越关键的一环。当设备空间被压缩到极限、当性能要求超越标准品的能力边界、当进口品牌的交期无法匹配迭代速度，定制就成了唯一的通路。宇视嘉用自主的行星滚柱丝杠、微型滚珠丝杠和微型伺服电缸技术，为客户提供从需求拆解、方案设计、样机验证到批量交付的全链路服务，让每一个传动件都能"严丝合缝"地嵌入客户的设备。

如果你正在寻找一家能陪你把定制项目跑通的精密传动供应商，不妨从一份需求清单开始，和宇视嘉的技术团队聊一聊——很多时候，一个电话就能省下两个月的弯路。
