"这个末端空间只给40mm，电缸到底能推多少力？"某医疗分装设备厂商的结构工程师在电话里问出这句话的时候，手里其实已经拿着改了三版的机械图纸。不是推力算不出来，而是市面上大多数微型电缸参数表看着漂亮，一到现场对不上的情况太常见了——推力够的行程太大，行程合适的体积又超标，速度倒是能满足的，整个方案成本又直接翻倍。这个困扰了无数自动化工程师的选型难题，今天我们来彻底拆解清楚。

一、微型电缸选型为什么总是"差一口气"

在自动化项目里，微型电缸的选型失败率出奇地高。不是选错了品牌，而是选错了参数组合。很多工程师拿到设备需求后，第一反应是去翻厂家样本，对着"最大推力"、"最大行程"、"最高速度"三个数字直接下单。结果到了调试阶段才发现：样本上标注的参数往往是在特定测试条件下达成的，实际使用中能稳定输出的推力往往要打个七折甚至六折。

更隐蔽的问题是，三个参数之间存在严格的物理制约关系。推力越大，需要的丝杠导程越小，导程越小，同等电机转速下行程速度就越慢；行程越长，杆体细长比越大，极限推力就得往下调；速度越快，对传动机构的刚性要求越高，负载能力自然受限。这些制约不是厂家的营销套路，而是精密传动最基本的物理规律。

宇视嘉在长期服务机器人关节模组、医疗自动化、半导体设备等客户的过程中，见过太多因为参数匹配不当导致的返工。有一家做精密点胶设备的厂商，最初选了某品牌的微型电缸，样本参数看起来完美匹配，结果在连续运行测试中，推力衰减导致点胶一致性不合格，最后全部拆掉重来。换成宇视嘉的微型伺服电缸之后，同样的空间尺寸，通过优化推力-速度-行程的匹配方案，设备稳定性直接达标。这个教训很贵——但完全可以避免。

1.1 三个核心参数的物理关联

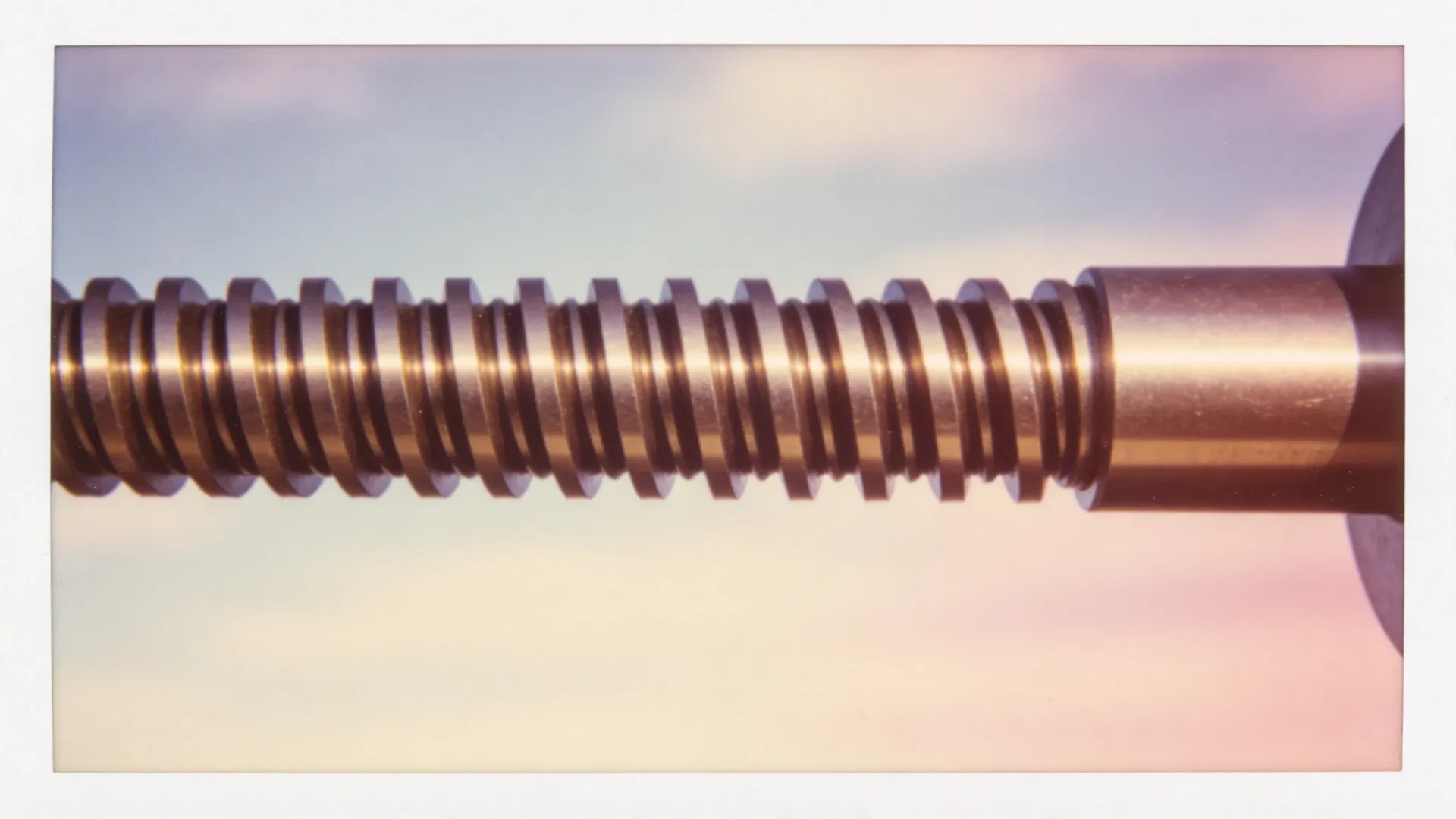

理解微型电缸三个核心参数的匹配逻辑，首先得搞清楚它们在传动链中的物理关联。微型电缸本质上是把电机的旋转运动通过丝杠转换为直线推力，这个转换过程中存在几个关键变量：丝杠导程、电机扭矩、减速比、以及机械效率。

推力由电机扭矩和丝杠导程决定，公式可以简化为：推力 = (扭矩 × 减速比 × 传动效率) ÷ 导程。这个公式告诉我们，导程越小，理论推力越大，但同时，如果电机转速固定，导程越小意味着每转产生的行程也越小，也就是速度越慢。

行程则由丝杠有效长度和结构设计共同决定。这里有个容易被忽视的细节：行程越长，杆体的细长比就越大，同样的推力下，杆体发生弹性形变的风险越高，实际稳定推力反而需要降额使用。速度则直接取决于电机转速和丝杠导程的配合，输入转速越高、导程越大，速度越快，但这两者都会反向压缩推力输出能力。

所以微型电缸选型的本质，是在推力、行程、速度三个维度上找到一个平衡点，而不是单纯追求某一个参数的极致。这个平衡点的位置，取决于你的应用场景到底哪个参数是"刚性约束"。

1.2 你的场景真正需要的是什么

在动手选型之前，先问自己一个问题：在这个具体应用里，推力、行程、速度，哪个是"不能妥协"的，哪个是可以"将就"的？

这个判断直接决定了参数匹配的方向。如果是精密压装、力控贴合这类场景，推力的稳定性和精度是第一位的，速度可以慢一点，行程也相对固定，那就优先保证推力指标，降低对速度和极限行程的要求。如果是高速抓取、快速分选这类场景，速度是核心约束，推力只要能推动负载就行，行程反而可能是被机械结构限制死的，那就把速度指标放前面，推力指标相应降额。

宇视嘉的技术团队在对接客户需求时，第一步不是查样本，而是和客户一起梳理这个"优先级排序"。很多选型失败的案例，根源不在于参数计算错误，而在于从一开始就搞错了参数的优先级排序——用"全能型"的期待去选型，结果哪个维度都没达到最优。

二、推力参数怎么算才不被参数表坑

选微型电缸，第一步往往是看推力。但翻开各家的参数表，"峰值推力"、"额定推力"、"连续推力"各种标注方式混在一起，到底该看哪个？很多工程师就是在这里踩了第一个坑。

峰值推力是电缸在瞬间能够输出的最大力量，通常只持续几百毫秒甚至更短，主要用于克服启动瞬间的阻力峰值或者处理偶尔出现的卡滞。这个数值看看就好，实际选型中不能作为持续工作的依据。额定推力是电缸在标准测试条件下可以持续输出的推力，但这个"标准测试条件"往往没有在参数表里标注清楚，实际使用环境不同，这个数值也会有偏差。真正有参考价值的是连续推力——电缸在长时间连续工作状态下能够稳定输出的推力，这个指标才是设备持续运行的真实保障。

宇视嘉的微型伺服电缸参数表中，会明确标注额定推力和连续推力的测试条件，同时给出不同导程丝杠下的推力-速度曲线。这个曲线是工程师判断真实工况下推力表现的关键依据，而不是简单地对比"最大推力"那个数字。

2.1 推力降额：你以为的够用可能不够用

选型时另一个常被忽视的问题是降额计算。电缸标注的额定推力通常是在室温、水平安装、标准负载条件下测得的。实际使用中，温度升高会降低电机和丝杠的效率，垂直安装需要额外克服重力，负载偏心会导致额外扭矩消耗，频繁正反转会加速传动部件磨损——这些因素都会导致实际能够输出的稳定推力低于额定值。

通用经验是，在标准条件下选择的额定推力，需要乘以0.7到0.8的降额系数作为实际可用推力。如果安装方式特殊（垂直或倾斜）、环境温度超出常温范围、或者负载情况复杂（偏心、冲击、振动），降额系数可能要放到0.5甚至更低。这个系数不是厂家的"安全冗余"，而是真实工况对设备能力的要求。

宇视嘉技术团队在提供选型支持时，会要求客户提供详细的工况参数：安装方向、负载质量与重心位置、运动模式（匀速还是频繁启停）、工作频率、环境温度范围。基于这些信息，技术团队会给出经过工况修正的推力需求，而不是简单地报一个样本数字。

2.2 推力余量留多少合适

推力选型时还有一个常见问题：余量留多少算合理？余量留太少，设备在运行中容易出现推力不足导致的运动不到位或者异常磨损；余量留太多，不仅增加成本，还可能导致驱动系统选型过大，造成资源浪费。

根据宇视嘉服务众多客户的项目经验，推力余量的建议原则是：对于稳定运行、负载变化小的场景，额定推力应为实际需求推力的1.2到1.3倍；对于有冲击载荷或负载波动较大的场景，这个比例建议提升到1.5倍甚至更高。这个余量不是"保险"，而是设备长期稳定运行的必要保障。

某电子元器件组装线的客户，一开始觉得1.2倍余量够用了，结果产品换型后负载增加了15%，设备直接报警停机。后来把余量提高到1.5倍，同样的产品批次波动就能完全覆盖，设备稳定性显著提升。这个投入产出的账其实很容易算清楚：余量不够导致的停机损失、返工损失、调试时间成本，远大于适当放大推力规格带来的硬件成本增加。

三、行程选型：不是越长越好，而是够用刚好

行程参数看起来最简单——设备需要移动多长距离，就选多大行程。但实际选型中，行程相关的"坑"往往比推力更隐蔽。

首先是行程与结构空间的矛盾。行程越大，电缸整体长度越长，这在紧凑型设备里往往意味着整体布局需要重新调整。很多工程师在设计阶段预留了充足的电缸安装空间，但到了实际装配时发现，线缆接头的方向、螺纹孔的位置、相邻部件的干涉等因素，都会让"理论行程"在"实际可用行程"面前打折扣。

其次是行程末端的缓冲处理。微型电缸在行程两端需要设置缓冲结构，否则撞击会导致机构损伤和噪音。常见的缓冲方式有机械缓冲垫、液压缓冲器、或者电缸自带的位置限位功能。采用机械缓冲时，缓冲行程通常需要预留行程的5%到10%，这意味着如果需要100毫米的有效行程，实际选择110到115毫米行程的电缸才够用。

宇视嘉的微型伺服电缸在行程规格上有多种标准选项，同时支持定制化行程设计。对于有特殊行程需求的客户，技术团队会结合缓冲方式、安装结构、运动曲线要求，给出具体的行程规格建议，而不是简单地报一个"最大行程是多少"的数字。

3.1 行程与重复定位精度的关系

很多人不知道的是，行程长度会影响重复定位精度。在同样的传动结构和控制精度下，行程越长，累积误差的可能性越大。这不是说长行程电缸精度就差，而是提醒我们：行程和精度是两个需要综合考虑的参数，不能割裂开来单独评估。

对于精密装配、点胶、检测这类对位置精度要求高的应用，行程规格的选择需要结合精度要求一起来看。宇视嘉的微型伺服电缸在不同行程规格下都标注了对应的重复定位精度数据，工程师可以据此判断某个行程规格是否能够满足本项目的精度要求。

3.2 行程分段策略：什么时候用多级行程

在某些应用场景下，如果行程需求跨度很大（比如既需要10毫米的精确定位，又需要100毫米的大范围移动），一个电缸很难同时满足两种行程下的性能要求。这时候可以考虑行程分段策略：使用两个或多个电缸分别负责不同行程段的工作，或者选择具有行程切换功能的模组化方案。

宇视嘉在机器人灵巧手关节模组的设计中就采用了类似思路，通过多关节模组的配合实现从精细操作到大范围运动的覆盖。这种设计思路在精密自动化设备中越来越常见，可以有效避免"用一个电缸满足所有需求"带来的性能妥协。

四、速度匹配：被低估的关键参数

在推力、行程、速度三个参数中，速度往往是被最后才考虑的。但实际上，速度选型失误的后果往往最严重——不是设备停下来不能用，而是设备"能用但效率低"，或者"用着用着就出问题"。

速度参数首先受到推力和行程的双重约束。从前面的物理公式可以看出，速度 = 电机转速 × 丝杠导程。当推力要求确定后，丝杠导程就被限定在一定范围内，导程确定了，速度的范围也就基本确定了。所以速度选型实际上是嵌在推力和行程选型之后的验证步骤，而不是一个独立的决策点。

这里有个常见的误区：认为速度越快越好。实际上，在很多精密应用场景下，过快的速度反而是有害的。高速运动会产生更大的惯性力，对传动机构的冲击和磨损加剧；高速运动时，控制系统的响应滞后会更明显，影响定位精度；高速运动还会产生更多的热量，改变传动机构的工作温度，进而影响推力输出的稳定性。

4.1 速度与负载惯量的匹配

电缸的速度上限不仅取决于传动机构本身，还取决于负载惯量与驱动系统的匹配。如果负载惯量远大于驱动系统的承载能力，快速加减速会导致失步、振荡甚至定位失败。这个问题在选型阶段容易被忽视，因为很多参数表只标注了空载速度，没有标注带负载时的实际速度能力。

宇视嘉在选型技术支持中，会要求客户提供负载的质量、重心位置、运动行程等参数，用于计算负载惯量，并据此验证所选电缸的驱动系统是否能够满足速度要求。如果负载惯量比过大，技术团队会建议调整速度规格、增配减速机构、或者选择更大驱动功率的电缸型号，避免实际使用时出现速度"跑不起来"的尴尬。

4.2 加减速曲线对有效速度的影响

设备参数表里标注的"最高速度"通常是指电机可以达到的最大转速对应的直线运动速度。但在实际应用中，设备很少以最高速度从头跑到尾——启动和停止都需要加减速过程，尤其是点位控制应用，加减速时间可能占到整个运动周期的相当比例。

这意味着，如果你需要评估设备的实际生产能力或者循环时间，不能只看最高速度，还要看加减速特性。宇视嘉的微型伺服电缸支持多种加减速曲线配置，可以根据应用需求在响应速度和平滑运动之间找到平衡。对于需要快速启停的抓取应用，可以采用更陡峭的加减速曲线；对于需要平稳运动的贴合应用，则可以采用S型加减速曲线以减少冲击。

五、三参数综合匹配：一张表格说清楚

前面分别讲了推力、行程、速度三个参数的选型要点，但实际选型是一个综合决策的过程。下面我们通过一个具体案例来演示三参数综合匹配的方法。

假设有这么一个应用场景：某协作机器人末端需要安装微型电缸驱动一个小型的精密夹爪，需求参数是：推力需求30牛顿，有效行程20毫米，目标运动周期500毫秒以内，安装空间限制在直径40毫米、长度80毫米的圆柱形空间内。

首先看推力。30牛顿的实际需求，考虑到垂直安装、重力补偿以及一定的余量，选择额定推力50牛顿以上的电缸比较稳妥，对应宇视嘉产品线中采用小导程丝杠的型号可以满足。

然后看行程。20毫米有效行程，考虑到缓冲余量，选择25毫米行程规格比较合适。宇视嘉的微型伺服电缸在这个行程规格下，整体长度可以控制在80毫米以内，满足安装空间要求。

最后验算速度。500毫秒完成20毫米行程，平均速度约40毫米每秒。考虑到加减速时间，实际瞬时速度需要达到60到80毫米每秒。对于50牛顿推力规格的电缸，对应的丝杠导程可以实现100毫米每秒以上的最高速度，完全满足需求。

综合三个参数，这个应用场景下宇视嘉某款微型伺服电缸的特定规格完全匹配。当然，这只是一个示意性的案例，实际选型需要根据具体的负载情况、运动模式、环境条件进行详细计算。

5.1 常见场景的参数匹配参考

为了方便工程师快速参考，下面列出几种典型应用场景的参数匹配原则：

这张表格只是一个起点，实际选型时还需要结合具体的设备要求和工况条件进行调整。宇视嘉技术团队可以根据项目参数表提供一对一的选型支持，帮工程师快速锁定最匹配的产品规格。

六、宇视嘉能帮你做什么

微型电缸选型不是简单地查参数表、比价格、下单发货。参数匹配选对了，是设备稳定运行的基础；选型失误，后面所有的调试、优化、售后都是亡羊补牢。宇视嘉在微型伺服电缸领域积累了大量实战案例，深知"参数对得上"和"设备能跑稳"之间还有多少细节需要把控。

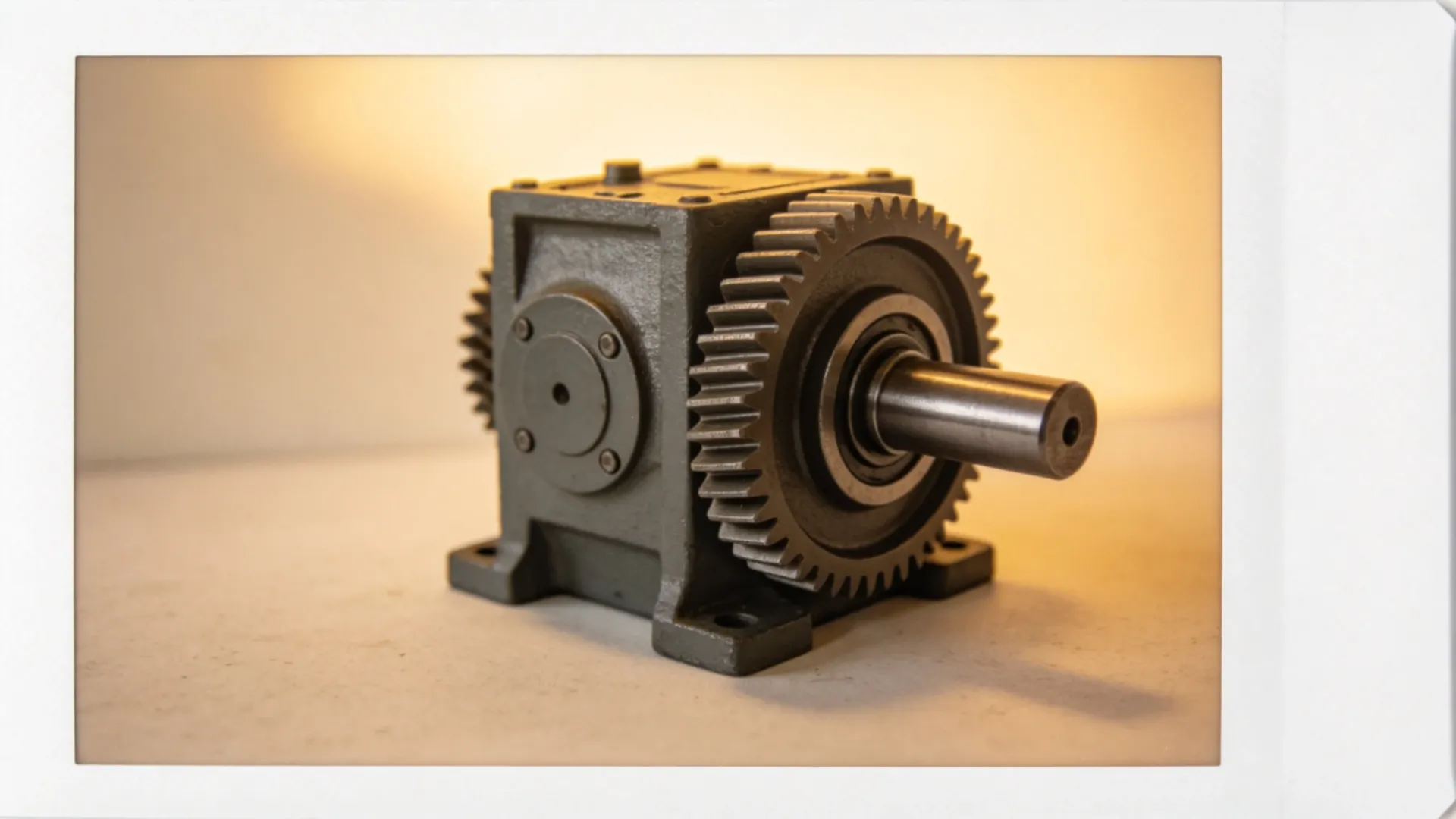

宇视嘉的微型伺服电缸产品线覆盖了从微型电动夹爪到机器人灵巧手关节模组的完整品类，规格齐全的同时支持定制化开发。行星滚柱丝杠和微型滚珠丝杠作为核心传动部件，品质稳定可靠，为电缸产品提供了坚实的性能基础。蜗轮蜗杆减速机系列则为需要大减速比的应用场景提供了配套选择。

如果你正在为某个项目的电缸选型发愁，与其对着参数表反复纠结，不如直接联系宇视嘉技术团队。我们会根据你的具体需求，提供经过工况修正的参数方案和产品规格建议，避免选型失误带来的时间和成本损失。

精密传动这件事，说复杂也复杂，说简单也简单——核心就是让推力、行程、速度这三个参数在实际工况下能够稳定地协同工作。找到这个协同点，设备就能跑稳；找不到，就是反复的调试、返工和焦虑。希望这篇文章里的方法论和经验总结，能帮你在下一次选型时少走一些弯路。
