行星滚柱丝杠和滚珠丝杠到底怎么选，宇视嘉对比分析来了

行星滚柱丝杠 vs 滚珠丝杠怎么选？3个核心维度深度对比，选型不再纠结

"这个推力要求，滚珠丝杠怕是要用超规格的了……"拿到客户需求的那一刻，宇视嘉工程师第一反应是：为什么不试试行星滚柱丝杠？

在精密直线传动领域，行星滚柱丝杠和滚珠丝杠是最常见的两种方案。但很多工程师在选型时往往陷入两难：价格差异大、性能各有优势，到底该怎么选？今天我们从3个核心维度来深入对比，帮你理清选型思路。

一、基本原理：结构决定性能上限

选型之前，先搞清楚两种丝杠的本质区别。滚珠丝杠和行星滚柱丝杠虽然都用于直线传动，但工作原理和结构特点完全不同，这直接决定了它们各自的性能优势。

1.1 滚珠丝杠的结构与原理

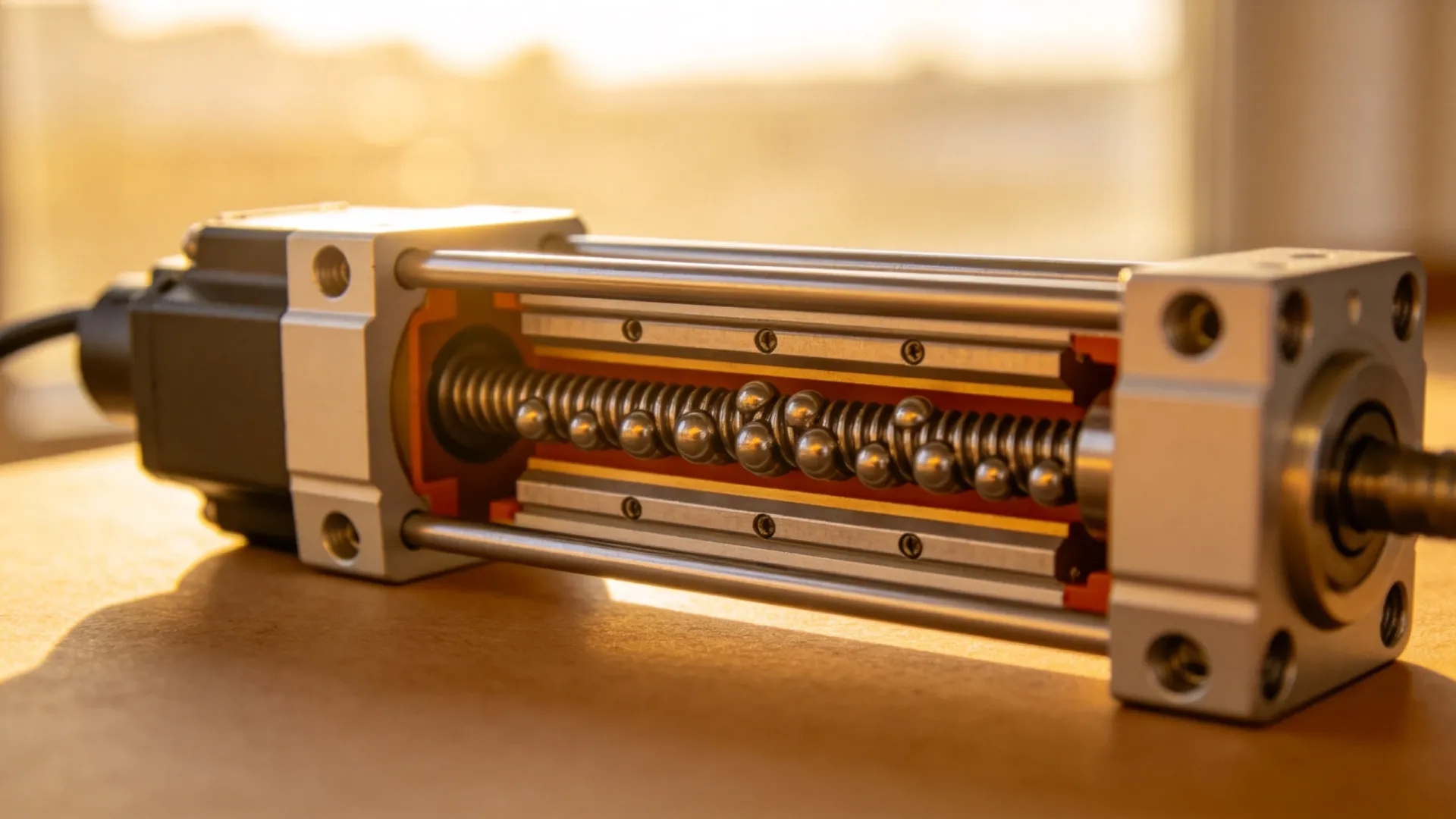

滚珠丝杠由丝杆、螺母和滚珠组成，通过滚珠在螺母和丝杆之间的滚动摩擦实现运动转换。滚珠在循环通道中持续滚动，将旋转运动转换为直线运动。

根据滚珠循环方式的不同，滚珠丝杠分为内循环和外循环两种：内循环滚珠丝杠结构紧凑、刚性好，但制造精度要求高；外循环滚珠丝杠结构相对简单，制造成本较低，是目前应用最广泛的类型。

滚珠丝杠的核心优势在于成熟的制造工艺和完善的供应链，这让它在精度一致性和成本控制上具有明显优势。

宇视嘉的微型滚珠丝杠产品线涵盖外径4mm到20mm全规格系列，广泛应用于3C设备、办公自动化和小型精密仪器等领域。

1.2 行星滚柱丝杠的结构与原理

行星滚柱丝杠的结构则完全不同。它由一根丝杆、多个滚柱和一个螺母组成。滚柱不仅在丝杆上自转，还围绕丝杆公转，就像行星围绕太阳运动一样，因此得名"行星滚柱丝杠"。

这种结构带来的最大改变是接触方式：滚珠丝杠是点接触，而行星滚柱丝杠是线接触。这意味着在相同的体积下，行星滚柱丝杠能够承受更大的载荷，刚性也更高。

宇视嘉的微型行星滚柱丝杠系列正是利用这一原理，在有限的空间内实现了更高的推力密度。

二、承载能力：为什么行星滚柱丝杠能"扛更多"

承载能力是两种丝杠差异最明显的指标。实际测试数据显示，在相同外径规格下，行星滚柱丝杠的额定动载荷通常是滚珠丝杠的2到4倍。

2.1 承载能力对比数据

让我们通过具体的参数对比来看：

这个差距来源于哪里？关键就在接触面积。滚珠丝杠的滚珠与丝杆是点接触，单个滚珠承受的应力集中；而行星滚柱丝杠的滚柱与丝杆是线接触，应力分布更均匀，承载能力自然更强。

宇视嘉工程师在客户现场做过一个测试：一台原本使用16mm滚珠丝杠的精密压机，升级为同规格行星滚柱丝杠后，推力从14kN提升到45kN，而安装孔位完全相同。这对于空间受限但又需要更大推力的应用来说，是革命性的提升。

2.2 刚性对比：谁更能"抗变形"

刚性决定了丝杠在受力时的变形程度。刚性越高，定位精度保持越好。行星滚柱丝杠由于采用多点同时啮合的设计，轴向刚性和径向刚性都优于滚珠丝杠。

具体来说，在相同预紧力条件下，行星滚柱丝杠的轴向变形量通常只有滚珠丝杠的60%到70%。这意味着在重载精密定位场景下，行星滚柱丝杠能够保持更稳定的精度表现。

宇视嘉的行星滚柱丝杠产品线通过优化滚柱数量和分布设计，在保证高刚性的同时，还实现了更低的启动扭矩，这对于需要频繁启停的应用尤为重要。

三、速度与精度：不是所有场景都需要"更快"

说完承载和刚性，让我们看看另一个关键维度：速度与精度。这可能是滚珠丝杠扳回一城的领域。

3.1 最高转速对比

滚珠丝杠由于滚珠质量小、滚动摩擦系数低，最高转速可以达到3000rpm以上，部分高速型号甚至能达到5000rpm。而行星滚柱丝杠受限于滚柱的公转和自转惯性，最高转速通常限制在1500到2000rpm。

这个差距在高速应用场景中非常关键。比如某高速包装设备要求每分钟60次往复运动，如果行程是200mm，折算下来需要的转速超过3000rpm。这种场景下，滚珠丝杠是更合适的选择。

3.2 定位精度对比

在精度方面，滚珠丝杠由于制造工艺成熟，更容易达到高精度等级。标准滚珠丝杠的导程精度可以达到C3级甚至C0级，而行星滚柱丝杠目前主流精度等级在C5到C7之间。

不过，对于大多数工业应用来说，C5到C7级的精度已经完全够用。宇视嘉的微型行星滚柱丝杠通过精密研磨工艺，将导程精度控制在C5级，能够满足绝大多数精密定位应用的需求。

值得注意的是，刚性高反而有助于保持精度稳定性。虽然行星滚柱丝杠的绝对定位精度略低，但其精度衰减更慢，长期使用的精度保持性更好。

四、寿命与可靠性：谁更"耐用"

寿命是评估丝杠性价比的重要维度。行星滚柱丝杠在线接触、应力分布均匀的优势下，寿命通常可以达到滚珠丝杠的3到5倍。

4.1 寿命决定因素

丝杠寿命主要受接触应力、材料疲劳和润滑状态三个因素影响。行星滚柱丝杠的线接触设计使接触应力大幅降低，同时多滚柱分担载荷的设计让每个元件的负荷更小。

在材料相同、润滑条件相同的情况下，行星滚柱丝杠的额定疲劳寿命远高于滚珠丝杠。这意味着在相同的工况下，行星滚柱丝杠可能5年才需要更换，而滚珠丝杠2年可能就要检修。

对于长期连续运转的生产设备来说，更长的维护周期意味着更低的停机损失和更少的备件库存。这一点，往往是选型时容易被忽略的隐性成本。

4.2 可靠性与容错性

行星滚柱丝杠还有一个隐性优势：容错性更高。由于采用多滚柱同时啮合的设计，即使部分滚柱出现磨损或损坏，剩余滚柱仍然可以继续工作，不会导致突然失效。

滚珠丝杠则存在滚珠碎裂导致卡死的风险。虽然这种情况很少见，但一旦发生就是灾难性的。对于安全性要求高的应用，这个差异值得关注。

五、应用场景：什么场景选什么方案

选型的最终目的是找到最适合应用需求的方案。宇视嘉工程师在多年项目经验中，总结出以下选型规律：

5.1 优先选择行星滚柱丝杠的场景

• 重载精密压装：推力需求大，安装空间受限，需要高刚性和高寿命
• 工业机器人关节：高推力密度、高可靠性的需求，宇视嘉机器人灵巧手关节模组采用行星滚柱丝杠方案
• 航空航天设备：轻量化与高可靠性的双重需求
• 医疗设备：需要长寿命、高稳定性的精密传动
• 精密测试设备：需要高刚性和精度保持性

5.2 优先选择滚珠丝杠的场景

• 高速加工中心：需要2000rpm以上转速的高效切削
• 高速包装设备：高速往复运动，连续工作节拍高
• 精密检测仪器：需要亚微米级定位精度
• 3C电子装配：高速高精度抓取放置
• 普通机床进给：成本敏感，精度要求适中

5.3 混合方案的选择

有些复杂应用可能需要同时使用两种丝杠。比如某大型精密机床，X轴和Y轴需要高刚性和高承载，采用行星滚柱丝杠；Z轴需要高速高精度微调，采用滚珠丝杠。这种组合方案在大型设备中很常见。

宇视嘉可以根据客户设备的具体布局，提供多轴联动的丝杠选型方案，帮助客户找到最优的配置组合。

六、选型决策：快速判断指南

综合以上分析，我们提供一个快速决策框架，帮助工程师在实际选型中快速做出判断：

6.1 核心判断三步法

第一步：看推力需求。如果额定推力需求超过同规格滚珠丝杠最大值的60%，建议优先考虑行星滚柱丝杠。

第二步：看速度需求。如果最高转速需求超过2000rpm，滚珠丝杠是更合适的选择。

第三步：看精度需求。如果定位精度要求高于0.005mm，滚珠丝杠更容易满足；如果要求在0.01到0.02mm之间，行星滚柱丝杠完全能够胜任。

6.2 宇视嘉选型支持

宇视嘉提供专业的选型技术支持服务。客户只需要提供基本的工况参数：推力需求、速度需求、行程、精度要求、安装空间，宇视嘉工程师就能给出具体的型号推荐和性能参数对比。

更关键的是，宇视嘉支持小批量快速定制，最快4周即可交付定制方案。相比进口品牌动辄12周以上的交期，宇视嘉的响应速度可以大幅缩短项目周期。

七、国产替代：宇视嘉的价值主张

在精密传动领域，进口品牌长期占据高端市场。但随着国产技术的进步，以宇视嘉为代表的国产品牌正在快速追赶，并且在某些方面实现了超越。

7.1 宇视嘉产品布局

宇视嘉同时布局了行星滚柱丝杠和微型滚珠丝杠两大产品线，可以为客户提供一站式的选型方案。

• 微型行星滚柱丝杠：丝杆外径6到14mm，适用于机器人、医疗设备等紧凑空间
• 标准行星滚柱丝杠：丝杆外径15到40mm，适用于工业自动化、精密机床
• 微型滚珠丝杠：外径4到20mm，适用于3C设备、精密仪器
• 高速滚珠丝杠：最高转速4000rpm以上，适用于高速应用

7.2 定制化能力

除了标准品，宇视嘉还提供全面的定制化服务：特殊导程定制、特殊材料定制、特殊结构定制、预紧力调整等。这些定制能力可以满足客户多样化的应用需求。

更重要的是，宇视嘉的定制交期可以控制在4周以内，这对于时间敏感的项目来说，是巨大的竞争优势。

在精密传动领域，没有绝对的"最好"，只有最适合的方案。行星滚柱丝杠和滚珠丝杠各有优势，选择的关键在于理解自己的应用需求。

如果你需要高承载、高刚性、紧凑空间的解决方案，行星滚柱丝杠是更好的选择。如果你需要高速度、高精度、成本敏感，滚珠丝杠更适合你。

宇视嘉作为国产精密传动的深耕者，致力于为客户提供最适合的选型方案。快速响应、定制化能力、可靠品质，这就是宇视嘉的底气。

选对不选贵，这才是精密传动的选型智慧。

宇视嘉行星滚柱丝杠和微型滚珠丝杠已在机器人关节、医疗设备、精密机床等多个领域实现批量应用，累计出货量持续增长。每一个稳定运行的项目，都是国产精密传动可靠的证明。
