行星滚柱丝杠和滚珠丝杠到底该怎么选看完就明白

行星滚柱丝杠和滚珠丝杠到底该怎么选看完就明白

在精密直线传动领域，行星滚柱丝杠和滚珠丝杠是最常见的两种解决方案，但很多工程师在实际选型时常常陷入纠结：两种产品看起来都能实现直线运动，到底该怎么选？是选性价比成熟的滚珠丝杠，还是选性能更优的行星滚柱丝杠？今天我们就从原理、性能、应用场景和选型方法四个维度，把这个问题彻底讲清楚。

对于工业自动化设备而言，丝杠选型错误可能导致精度不达标、寿命缩短甚至整机组装返工。尤其在空间紧凑、负载大、精度要求高的场景下，选错一个传动件，后续的改造成本往往是最初采购差价的几倍甚至十几倍。所以这篇文章不只是对比两种丝杠的区别，更是要帮你建立一套可以直接落地的选型决策逻辑。

一、工作原理：两种丝杠的本质差异在哪里

要选对产品，首先得弄清楚它们各自是怎么工作的。

滚珠丝杠的基本原理

滚珠丝杠由丝杠轴和螺母组成，螺母内部嵌有循环滚珠。当丝杠旋转时，滚珠在丝杠螺旋槽和螺母之间滚动，将旋转运动转换为直线运动。滚珠与接触面是点接触，摩擦系数小，传动效率高，通常能达到90%以上。

滚珠丝杠的结构相对简单，工艺成熟，标准化程度高，这也是为什么它成为工业自动化领域最普及的直线传动方案。

行星滚柱丝杠的基本原理

行星滚柱丝杠的结构则复杂一些。它由丝杠轴、螺母和多个沿圆周分布的滚柱组成。工作时，滚柱不仅围绕丝杠轴公转，还会自转，就像行星围绕太阳运动一样，这也是“行星滚柱”名称的由来。

滚柱与丝杠轴、螺母之间是线接触，接触面积比滚珠丝杠的点接触大了几十倍甚至上百倍。这种结构设计让行星滚柱丝杠在承载能力、刚性和抗冲击性能上具有显著优势。

两者的核心区别一览

二、性能对比：这些关键指标决定了适用场景

原理上的差异最终会反映在实际性能指标上。下面我们从几个最关键的维度来做详细对比。

1. 承载能力

承载能力是两者差距最明显的指标之一。由于行星滚柱丝杠的滚柱与丝杠轴是线接触，接触应力分散，单位面积承受的压力大大降低。在相同体积下，行星滚柱丝杠的额定动载荷和静载荷通常能达到滚珠丝杠的3到6倍。

举例来说，同样是直径20毫米的丝杠，滚珠丝杠的额定动载荷可能在15到20千牛左右，而行星滚柱丝杠则可以达到60千牛以上。这意味着在一些重载场景下，使用行星滚柱丝杠可以用更小的规格实现相同的承载需求。

2. 定位精度与重复定位精度

在精度方面，滚珠丝杠和行星滚柱丝杠各有特点。

滚珠丝杠由于工艺成熟、标准化程度高，高精度等级（C0、C1级别）的产品供应稳定，精度表现非常稳定。行星滚柱丝杠的精度则与加工精度和预紧方式密切相关，高端产品的精度可以达到与滚珠丝杠相当的水平。

对于普通工业自动化场景，两者的精度差异在实际使用中并不明显。但如果是对精度要求极高的半导体设备或精密检测仪器，就需要根据具体规格参数进行详细评估。

3. 刚性表现

刚性决定了丝杠在受力时的变形程度。刚性越好的丝杠，在负载变化时位置误差越小，系统响应越快。

行星滚柱丝杠由于接触面积大、滚柱数量多，其轴向刚性和径向刚性都明显优于滚珠丝杠。特别是在高负载工况下，这个优势会被进一步放大。有数据显示，在相同规格下，行星滚柱丝杠的轴向刚度可以比滚珠丝杠高出40%到60%。

4. 速度与加速度

在高速运动方面，滚珠丝杠目前仍有一定优势。滚珠丝杠的滚珠循环方式优化成熟，高转速系列的dn值（丝杠直径与转速的乘积）可以达到12万甚至更高。

行星滚柱丝杠的滚柱是自由状态，高转速时滚柱的离心力会影响运动平稳性，因此dn值通常限制在8万到10万左右。但对于大多数工业应用场景，这个转速已经完全够用。

5. 使用寿命

由于行星滚柱丝杠的接触应力更小，理论上其磨损速度更慢，寿命更长。特别是在有冲击载荷或润滑条件不理想的情况下，行星滚柱丝杠的耐久性优势会更加明显。

当然，两者的实际使用寿命都受到润滑条件、工作环境、负载工况等因素的显著影响，不能简单地说谁一定更耐用。

三、应用场景：不同工况下的选型建议

了解了性能差异，接下来就要落实到具体该怎么选。这部分我们从典型应用场景出发，给出针对性的选型建议。

优先选择滚珠丝杠的场景

• 高速轻载应用：如激光切割机的送料轴、包装机械的传送轴等，需要较高的运动速度，对负载要求不高，滚珠丝杠的效率优势更明显。
• 标准自动化设备：对成本敏感、精度要求中等、没有特殊空间限制的通用自动化设备，滚珠丝杠的性价比更高。
• 精密定位但负载适中：如3D打印机的运动轴、激光雕刻机等，负载不大但对定位精度有要求。
• 交期紧张的项目：滚珠丝杠规格众多、库存充足、采购渠道成熟，可以快速交付。

优先选择行星滚柱丝杠的场景

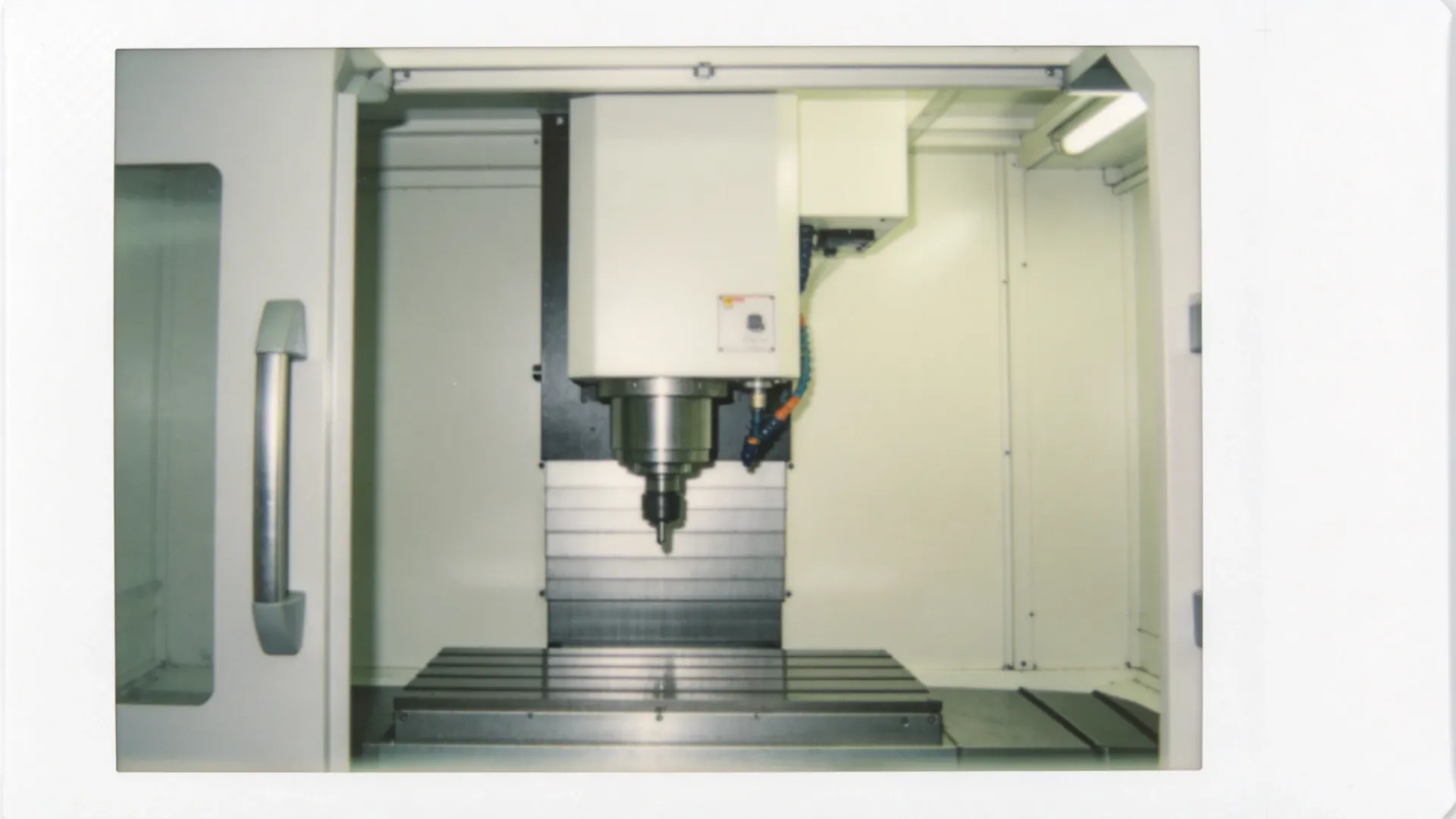

• 重载精密传动：如大型数控机床的进给轴、压力机等，负载大、刚性要求高。
• 空间受限设计：需要在更小体积内实现更大承载能力的场景，如航空航天设备、精密医疗器械。
• 高冲击载荷环境：如冲压设备的执行机构，需要承受频繁的冲击振动。
• 长行程高刚性需求：行程较长、对刚性要求高的场合，如大型龙门加工中心。
• 高可靠性要求：运维成本高、维修困难的应用，如水下设备、卫星应用等。

混合使用策略

在实际设备设计中，有些项目会采用混合方案：用行星滚柱丝杠承担主要的负载轴，用滚珠丝杠承担快速移动轴。这种组合可以兼顾性能和成本，是比较务实的选型思路。

四、选型方法：手把手教你做出正确决策

光有理论还不够，这里我们给出具体的选型流程和计算方法，让你可以直接应用到实际工作中。

第一步：明确工况参数

选型之前，必须先搞清楚以下关键参数：

• 轴向负载（单位：N或kN）
• 运行速度（mm/min或mm/s）
• 行程长度（mm）
• 定位精度要求（mm或μm）
• 重复定位精度要求（mm或μm）
• 安装空间限制（丝杠直径、有效长度）
• 工作环境（温度、是否有粉尘、是否有腐蚀性介质）
• 预期使用寿命

第二步：承载能力校核

这是最核心的计算环节。对于滚珠丝杠，额定动载荷的计算需要考虑以下公式：

寿命校核公式：

L = (C / P)^3 × 10^6 / 60n

其中：L为额定寿命（小时），C为额定动载荷（kN），P为工作载荷（kN），n为转速（rpm）。

行星滚柱丝杠的寿命计算类似，但由于接触应力分布不同，计算参数有所差异。具体选型时，建议直接参考厂家提供的选型手册或让技术工程师协助计算。

第三步：精度匹配

根据定位精度要求选择丝杠的精度等级：

第四步：刚性与预紧选择

刚性不足会导致系统在负载下产生较大的弹性变形，影响定位精度。对于高刚性需求的场合，建议：

• 选择较大导程的丝杠
• 采用双螺母预紧结构
• 适当增大丝杠直径
• 缩短支撑跨距

第五步：安装方式与支承配置

丝杠的支承方式对系统刚性和精度有很大影响。常见的支承方式包括：

• 固定-固定：两端都固定，刚性最好，适用于长行程高精度场合
• 固定-支撑：一端固定、一端自由或支撑，应用最广泛
• 固定-自由：一端固定、一端自由，刚性最差，一般仅用于短行程轻载场合

对于行星滚柱丝杠，由于其承载能力强，更推荐采用固定-固定的安装方式，以充分发挥其刚性优势。

第六步：润滑与防护

润滑是保证丝杠寿命的关键环节。滚珠丝杠通常采用油脂润滑或油浴润滑，润滑周期相对较短。行星滚柱丝杠由于接触面积大，可以采用更长的润滑周期，但初次润滑量和润滑点的分布需要特别注意。

对于有粉尘或异物的工作环境，需要加装防尘套或伸缩护罩。宇视嘉提供多种防护等级的丝杠产品，可以根据具体工况进行选配。

五、国产替代：这些坑你可能正在踩

近年来，国产精密丝杠的进步有目共睹。在一些高端应用场景下，国产行星滚柱丝杠的性能已经能够对标进口品牌。但市场上产品参差不齐，选型时需要注意避开以下常见误区：

误区一：只看额定载荷，忽视刚性数据

有些厂商会强调产品的额定动载荷达到多少，但刚性数据却语焉不详。实际上，刚性不足的丝杠在负载下会产生较大的弹性变形，导致实际工作性能远低于标称值。

误区二：混淆精度等级

不同厂家对精度等级的标注标准可能不同。同样标称"C3"级别的两款产品，实际定位精度可能相差很大。建议在选型时要求厂家提供实际的检测报告。

误区三：忽视安装误差的影响

丝杠本身的精度再高，如果安装时存在同轴度误差或角度误差，实际性能也会大打折扣。选择丝杠时，也要考虑厂家的技术支持能力和安装指导服务。

误区四：只看价格，忽视全生命周期成本

便宜的产品如果寿命短、故障率高，后续的维护成本和停机损失可能远超采购差价。建议综合考虑产品性能、服务支持和使用寿命来做决策。

六、宇视嘉方案：如何找到适合你的那一款

宇视嘉专注于精密运动控制核心传动零部件，在行星滚柱丝杠和微型滚珠丝杠领域都有完整的产品线覆盖。针对不同客户需求，宇视嘉提供三种服务模式：

• 标准品快速交付：常规规格有库存，可以快速响应，缩短项目交期
• 非标定制服务：根据客户特殊需求提供定制化方案，包括特殊导程、特殊长度、加装传感器等
• 选型技术支持：专业的技术团队协助客户完成选型计算和方案优化，避免选型错误

如果你在选型过程中有任何疑问，欢迎联系宇视嘉的技术团队获取支持。

结语

回到最初的问题：行星滚柱丝杠和滚珠丝杠到底该怎么选？答案其实很简单：没有绝对的优劣之分，只有适不适合的问题。

如果你的应用负载不大、追求性价比和快速交付，滚珠丝杠是稳妥的选择。如果你的设备需要更大的承载能力、更好的刚性表现，或者安装空间受限需要以小博大，行星滚柱丝杠就是更优的答案。

选型这件事，从来不是选参数最漂亮的，而是选最适合你的工况的。当你能准确回答“负载多大、速度多快、精度要求多少、安装空间够不够”这四个问题，答案就已经呼之欲出了。
